一种园林树木移植设备的制作方法

本实用新型涉及园艺工具技术领域，具体为一种园林树木移植设备。

背景技术：

园林树木移植在园林绿化工程中是一项基本的作业，主要是对园林树木进行的一种保护性移植，随着城市绿化建设的飞速发展，人们对城市景观绿地建设的质量要求也越来越高，园林树木移植能够在短时间内提高园林绿地的生态效益，优化绿地结构，改善环境，在移植过程中，现有的园林树木移植设备不便于工作人员对移植树木的固定，不便于工作人员对移植树木的放置。

为此，提出一种园林树木移植设备。

技术实现要素：

本实用新型的目的在于提供一种园林树木移植设备，方便了工作人员对移植树木的固定，方便了工作人员对移植树木的放置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林树木移植设备，包括底板，所述底板的一侧外表面固定安装有竖板，所述竖板的一侧外表面靠近上方的位置固定安装有两个圆杆，所述底板的上端外表面固定安装有第一固定板，所述第一固定板的一侧外表面开设有两个螺孔，所述底板的上端外表面开设有两个第一滑槽，两个所述第一滑槽的内部均滑动连接有第一滑块，两个所述第一滑块的上端外表面固定安装有第二固定板，所述底板的内部活动安装有活动板，所述活动板的前后两端均固定安装有第二滑块，两个所述第二滑块的一端外表面均滑动连接有第二滑槽，两个所述第二滑槽均与底板固定连接。

通过将两个第一滑块卡入两个第一滑槽的内部，通过第一滑槽和第一滑块移动第二固定板，直至第一固定板和第二固定板分别与移植树木的两侧贴合，第一固定板和第二固定板均为弧形板，使第一固定板和第二固定板与树木的两侧更加贴合，旋转第二固定板活动安装的两个螺栓，直至两个螺栓与第一固定板上的两个螺孔螺接，进而可固定移植树木，方便了工作人员对移植树木的固定，工作人员握住圆杆，底板下的万向轮将底板移动到移植坑的上方，活动板也位于移植坑的上方，工作人员将插销从圆环和圆孔中取出，握住握把，将活动板通过第二滑块和第二滑槽从底板的内部移出，将螺栓旋转至与螺孔脱离，将第二固定板下的两个第一滑块从两个第一滑槽中移出，移植树木即可落入移植坑内，方便了工作人员对移植树木的放置。

优选的，所述底板的下端外表面活动安装有四个万向轮，所述万向轮的一侧外表面设置有锁扣，锁扣可以锁死万向轮。

方便了工作人员对移植树木的移动。

优选的，所述第一固定板和第二固定板均为弧形板，且第一固定板和第二固定板的大小规格均相同。

第一固定板和第二固定板均为弧形板，使第一固定板和第二固定板与树木的两侧更加贴合。

优选的，所述第二固定板的一侧外表面活动安装有两个螺栓，两个所述螺栓与两个螺孔位于同一水平面。

方便了第一固定板和第二固定板的固定。

优选的，所述两个第一滑块和两个第一滑槽均为倒t型。

避免了第一滑块在第一滑槽的内部滑动时从第一滑槽中脱离。

优选的，所述活动板的一侧外表面靠近中间的位置固定安装有握把。

方便了工作人员通过握住握把将活动板从底板的内部抽出。

优选的，所述活动板的上端外表面开设有圆孔，所述底板的一侧外表面靠近下方的位置固定安装有圆环，所述圆孔和圆环的内部活动安装有插销，插销为l型。

方便了工作人员对活动板的固定。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过底板的上端外表面固定安装第一固定板，第一固定板的一侧外表面开设两个螺孔，底板的上端外表面开设两个第一滑槽，两个第一滑槽的内部均滑动连接第一滑块，两个第一滑块的上端外表面固定安装第二固定板，第二固定板的一侧外表面活动安装两个螺栓，两个螺栓与两个螺孔位于同一水平面，工作人员将两个第一滑块卡入两个第一滑槽的内部，通过第一滑槽和第一滑块移动第二固定板，直至第一固定板和第二固定板分别与移植树木的两侧贴合，第一固定板和第二固定板均为弧形板，使第一固定板和第二固定板与树木的两侧更加贴合，旋转第二固定板活动安装的两个螺栓，直至两个螺栓与第一固定板上的两个螺孔螺接，进而可固定移植树木，方便了工作人员对移植树木的固定；

2、本实用新型，通过底板的下端外表面活动安装四个万向轮，万向轮的一侧外表面设置锁扣，锁扣可以锁死万向轮，底板的一侧外表面固定安装竖板，竖板的一侧外表面靠近上方的位置固定安装两个圆杆，底板的内部活动安装活动板，活动板的一侧外表面靠近中间的位置固定安装握把，活动板的前后两端均固定安装第二滑块，两个第二滑块的一端外表面均滑动连接第二滑槽，两个第二滑槽均与底板固定连接，活动板的上端外表面开设圆孔，底板的一侧外表面靠近下方的位置固定安装圆环，圆孔和圆环的内部活动安装插销，插销为l型，工作人员握住圆杆，底板下的万向轮将底板移动到移植坑的上方，活动板也位于移植坑的上方，工作人员将插销从圆环和圆孔中取出，握住握把，将活动板通过第二滑块和第二滑槽从底板的内部移出，将螺栓旋转至与螺孔脱离，将第二固定板下的两个第一滑块从两个第一滑槽中移出，移植树木即可落入移植坑内，方便了工作人员对移植树木的放置。

附图说明

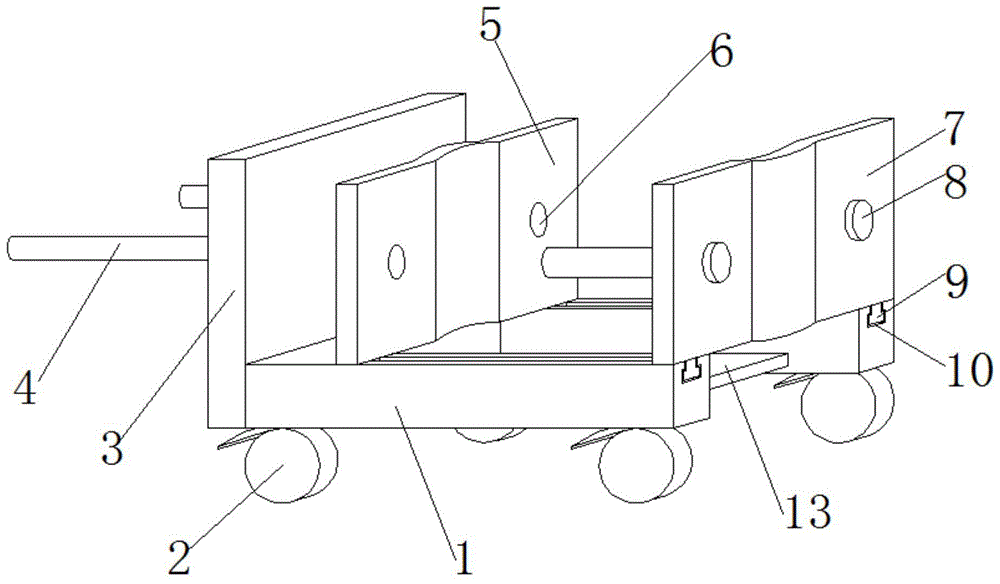

图1为本实用新型的结构示意图；

图2为本实用新型的第二固定板与螺栓的相结合视图；

图3为本实用新型的底板与第一固定板的相结合视图；

图4为本实用新型的活动板与第二滑块的相结合视图。

图中：1、底板；2、万向轮；3、竖板；4、圆杆；5、第一固定板；6、螺孔；7、第二固定板；8、螺栓；9、第一滑块；10、第一滑槽；11、第二滑槽；12、第二滑块；13、活动板；14、握把；15、圆孔；16、圆环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种园林树木移植设备，如图1、图2和图3所示，包括底板1，所述底板1的一侧外表面固定安装有竖板3，所述竖板3的一侧外表面靠近上方的位置固定安装有两个圆杆4，所述底板1的上端外表面固定安装有第一固定板5，所述第一固定板5的一侧外表面开设有两个螺孔6，所述底板1的上端外表面开设有两个第一滑槽10，两个所述第一滑槽10的内部均滑动连接有第一滑块9，两个所述第一滑块9的上端外表面固定安装有第二固定板7；

如图1、图3和图4所示，所述底板1的内部活动安装有活动板13，所述活动板13的前后两端均固定安装有第二滑块12，两个所述第二滑块12的一端外表面均滑动连接有第二滑槽11，两个所述第二滑槽11均与底板1固定连接。

通过采用上述技术方案，将两个第一滑块9卡入两个第一滑槽10的内部，通过第一滑槽10和第一滑块9移动第二固定板7，直至第一固定板5和第二固定板7分别与移植树木的两侧贴合，第一固定板5和第二固定板7均为弧形板，使第一固定板5和第二固定板7与树木的两侧更加贴合，旋转第二固定板7活动安装的两个螺栓8，直至两个螺栓8与第一固定板5上的两个螺孔6螺接，进而可固定移植树木，方便了工作人员对移植树木的固定，工作人员握住圆杆4，底板1下的万向轮2将底板1移动到移植坑的上方，活动板13也位于移植坑的上方，工作人员将插销从圆环16和圆孔15中取出，握住握把14，将活动板13通过第二滑块12和第二滑槽11从底板1的内部移出，将螺栓8旋转至与螺孔6脱离，将第二固定板7下的两个第一滑块9从两个第一滑槽10中移出，移植树木即可落入移植坑内，方便了工作人员对移植树木的放置。

具体的，如图1和图3所示，所述底板1的下端外表面活动安装有四个万向轮2，所述万向轮2的一侧外表面设置有锁扣，锁扣可以锁死万向轮2。

通过采用上述技术方案，方便了工作人员对移植树木的移动。

具体的，如图1和图2所示，所述第一固定板5和第二固定板7均为弧形板，且第一固定板5和第二固定板7的大小规格均相同。

通过采用上述技术方案，第一固定板5和第二固定板7均为弧形板，使第一固定板5和第二固定板7与树木的两侧更加贴合。

具体的，如图1和图2所示，所述第二固定板7的一侧外表面活动安装有两个螺栓8，两个所述螺栓8与两个螺孔6位于同一水平面。

通过采用上述技术方案，方便了第一固定板5和第二固定板7的固定。

具体的，如图1和图2所示，所述两个第一滑块9和两个第一滑槽10均为倒t型。

通过采用上述技术方案，避免了第一滑块9在第一滑槽10的内部滑动时从第一滑槽10中脱离。

具体的，如图3和图4所示，所述活动板13的一侧外表面靠近中间的位置固定安装有握把14。

通过采用上述技术方案，方便了工作人员通过握住握把14将活动板13从底板1的内部抽出。

具体的，如图3和图4所示，所述活动板13的上端外表面开设有圆孔15，所述底板1的一侧外表面靠近下方的位置固定安装有圆环16，所述圆孔15和圆环16的内部活动安装有插销，插销为l型。

通过采用上述技术方案，方便了工作人员对活动板13的固定。

本实施例中值得说明的是第二固定板7的移动原理。

工作原理：通过将两个第一滑块9卡入两个第一滑槽10的内部，通过第一滑槽10和第一滑块9移动第二固定板7，直至第一固定板5和第二固定板7分别与移植树木的两侧贴合，第一固定板5和第二固定板7均为弧形板，使第一固定板5和第二固定板7与树木的两侧更加贴合，旋转第二固定板7活动安装的两个螺栓8，直至两个螺栓8与第一固定板5上的两个螺孔6螺接，进而可固定移植树木，方便了工作人员对移植树木的固定，工作人员握住圆杆4，底板1下的万向轮2将底板1移动到移植坑的上方，活动板13也位于移植坑的上方，工作人员将插销从圆环16和圆孔15中取出，握住握把14，将活动板13通过第二滑块12和第二滑槽11从底板1的内部移出，将螺栓8旋转至与螺孔6脱离，将第二固定板7下的两个第一滑块9从两个第一滑槽10中移出，移植树木即可落入移植坑内，方便了工作人员对移植树木的放置。

使用方法：使用时，首先，工作人员将移植树木放置在活动板13上，将两个第一滑块9卡入两个第一滑槽10的内部，通过第一滑槽10和第一滑块9移动第二固定板7，直至第一固定板5和第二固定板7分别与移植树木的两侧贴合，第一固定板5和第二固定板7均为弧形板，使第一固定板5和第二固定板7与树木的两侧更加贴合，旋转第二固定板7活动安装的两个螺栓8，直至两个螺栓8与第一固定板5上的两个螺孔6螺接，进而可固定移植树木，方便了工作人员对移植树木的固定，其次，工作人员握住圆杆4，底板1下的万向轮2将底板1移动到移植坑的上方，活动板13也位于移植坑的上方，工作人员将插销从圆环16和圆孔15中取出，握住握把14，将活动板13通过第二滑块12和第二滑槽11从底板1的内部移出，工作人员将螺栓8旋转至与螺孔6脱离，将第二固定板7下的两个第一滑块9从两个第一滑槽10中移出，移植树木即可落入移植坑内，方便了工作人员对移植树木的放置，最后，工作人员握住圆杆4，通过万向轮2将底板1移动至移植坑的一侧，工作人员在移植坑内填上土壤，树木的移植即可完成。

安装方法：

第一步、将移植树木放置在活动板13上，将两个第一滑块9卡入两个第一滑槽10的内部，通过第一滑槽10和第一滑块9移动第二固定板7，直至第一固定板5和第二固定板7分别与移植树木的两侧贴合；

第二步、旋转第二固定板7活动安装的两个螺栓8，直至两个螺栓8与第一固定板5上的两个螺孔6螺接；

第三步、握住圆杆4，底板1下的万向轮2将底板1移动到移植坑的上方；

第四步、将插销从圆环16和圆孔15中取出，握住握把14，将活动板13通过第二滑块12和第二滑槽11从底板1的内部移出，工作人员将螺栓8旋转至与螺孔6脱离，将第二固定板7下的两个第一滑块9从两个第一滑槽10中移出，即完成安装。
