一种牡丹花种植箱的制作方法

本实用新型涉及牡丹花种植技术领域，具体为一种牡丹花种植箱。

背景技术：

牡丹是芍药科、芍药属植物，为多年生落叶灌木，花色泽艳丽，玉笑珠香，风流潇洒，富丽堂皇，素有“花中之王”的美誉，在栽培类型中，主要根据花的颜色，可分成上百个品种，有数千年的自然生长和1500多年的人工栽培历史，现在，有越来越多种植牡丹花的设备，种植箱就是其中的一种。

中国专利公布了一种带防风装置的牡丹花种植箱(公开号：cn206821395u)，包括种植箱种植箱底部设有木板，木板上置有土壤，种植箱一侧内壁设有ph计，且ph计置于土壤中，种植箱顶部设有挂杆，且通过挂钩固定连接，种植箱四角安装有转动装置，转动装置上端安装有透明挡风罩，转动装置与透明挡风罩连接处下端安装有滑竿，滑竿中间安装有定位扣，且滑竿与定位扣滑动连接。

现有的牡丹花种植箱在种植时，需要将种植槽中多余的水分排出，防止牡丹花的根基腐烂，并且牡丹花的浇水需要根据实际情况进行选择，装置内部的牡丹花种植板在需要移动时，需要具有方便拆卸的特点，以方便使用者进行更换和保养种植板，同时在日常种植，需要能够防止发生晃动或者移动，以提高牡丹花种植的质量。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种牡丹花种植箱，解决了现有的牡丹花种植箱在种植时，需要将种植槽中多余的水分排出，防止牡丹花的根基腐烂，并且牡丹花的浇水需要根据实际情况进行选择，装置内部的牡丹花种植板在需要移动时，需要具有方便拆卸的特点，以方便使用者进行更换和保养种植板，同时在日常种植，需要能够防止发生晃动或者移动，以提高牡丹花种植的质量的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种牡丹花种植箱，包括移动台，所述移动台的一侧固定连接有侧连接台，且移动台和侧连接台的下表面均固定连接有万向轮，所述移动台的上表面固定连接有种植箱，所述种植箱的前表面通过合页铰接有转动门，且种植箱的内部固定连接有滴灌管，所述种植箱内部位于滴灌管的下侧滑动连接有种植板，且种植箱内部位于种植板的下侧滑动连接有集水板，所述侧连接台的上表面固定连接蓄水箱，所述蓄水箱上表面的边缘开设有开口，且蓄水箱的上表面固定连接有水泵，所述水泵的进水口通过法兰固定连接有抽水管，且水泵的出水口通过法兰固定连接有出水管，所述种植箱的侧面固定连接有水平状的散水管，所述出水管与散水管连通。

优选的，所述种植箱的侧壁均为透明玻璃材质的构件，所述滴灌管、种植板和集水板在种植箱内部的数量不少于三组，且滴灌管均与散水管连通。

优选的，所述出水管为一种回形形状的构件，且出水管的出水口与蓄水箱连通。

优选的，所述种植箱的内壁固定连接有滑槽板，且种植箱内壁位于滑槽板的上侧固定连接有固定板，所述固定板下表面的两端均固定连接有固定杆，且固定板的下侧设置有连接板，所述连接板上表面的两端均固定连接有滑动杆，所述滑动杆滑动连接在固定杆的内部，所述固定板与连接板之间固定连接有连接弹簧。

优选的，所述种植板两侧的边缘均固定连接有滑轮，且种植板的上表面开设有种植槽，所述种植槽的底部均匀开设有出水孔。

优选的，所述连接板的下表面固定连接有多个卡杆，所述滑槽板的上表面开设有多个第一固定孔，所述种植板上表面的两侧边缘均开设有第二固定孔，所述卡杆贯穿第一固定孔且底端位于第二固定孔的内部。

本实用新型提供了一种牡丹花种植箱。与现有的技术相比具备以下有益效果：

(1)、该牡丹花种植箱，通过种植箱内部位于种植板的下侧滑动连接有集水板，水泵的进水口通过法兰固定连接有抽水管，且水泵的出水口通过法兰固定连接有出水管，种植箱的侧面固定连接有水平状的散水管，出水管与散水管连通，种植箱的侧壁均为透明玻璃材质的构件，滴灌管、种植板和集水板在种植箱内部的数量不少于三组，且滴灌管均与散水管连通，出水管为一种回形形状的构件，且出水管的出水口与蓄水箱连通，种植板的上表面开设有种植槽，种植槽的底部均匀开设有出水孔，本装置通过滴灌管对牡丹花实施滴灌种植，并且出水管中的循环流动，在对滴灌管供水的同时可以防止内部水压过大，并且通过种植槽中的出水孔，可以将土壤中多余的水分排出到集水板上，在节约水资源的同时可以防止浇水过多，导致牡丹花的根茎腐烂的问题。

(2)、该牡丹花种植箱，通过种植箱的内壁固定连接有滑槽板，且种植箱内壁位于滑槽板的上侧固定连接有固定板，固定板下表面的两端均固定连接有固定杆，且固定板的下侧设置有连接板，连接板上表面的两端均固定连接有滑动杆，滑动杆滑动连接在固定杆的内部，固定板与连接板之间固定连接有连接弹簧，种植板两侧的边缘均固定连接有滑轮，连接板的下表面固定连接有多个卡杆，滑槽板的上表面开设有多个第一固定孔，种植板上表面的两侧边缘均开设有第二固定孔，卡杆贯穿第一固定孔且底端位于第二固定孔的内部，种植板通过滑槽板进行滑动，可以便于使用者对种植板进行更换和保养，并且种植板通过卡杆与滑槽板进行固定，在种植时，可以防止种植板发生移动。

附图说明

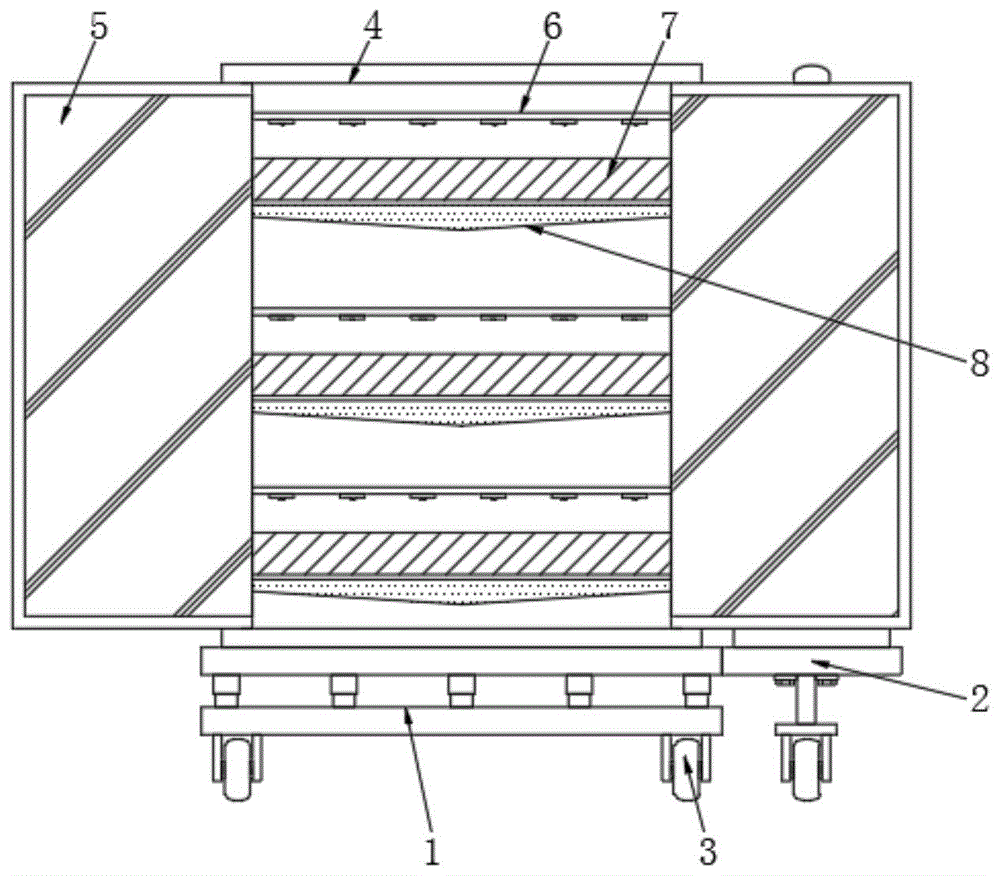

图1为本实用新型的结构示意图；

图2为本实用新型中种植箱的侧视图；

图3为本实用新型中种植箱的局部剖视图；

图4为本实用新型中种植板的俯视图。

图中：1、移动台；2、侧连接台；3、万向轮；4、种植箱；5、转动门；6、滴灌管；7、种植板；8、集水板；9、蓄水箱；10、开口；11、水泵；12、抽水管；13、出水管；14、散水管；15、滑槽板；16、第一固定孔；17、固定板；18、固定杆；19、滑动杆；20、连接弹簧；21、滑轮；22、种植槽；23、出水孔；24、第二固定孔；25、连接板；26、卡杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：包括移动台1，移动台1的一侧固定连接有侧连接台2，且移动台1和侧连接台2的下表面均固定连接有万向轮3，移动台1的上表面固定连接有种植箱4，种植箱4的内壁固定连接有滑槽板15，且种植箱4内壁位于滑槽板15的上侧固定连接有固定板17，固定板17下表面的两端均固定连接有固定杆18，且固定板17的下侧设置有连接板25，连接板25上表面的两端均固定连接有滑动杆19，滑动杆19滑动连接在固定杆18的内部，固定板17与连接板25之间固定连接有连接弹簧20，种植箱4的前表面通过合页铰接有转动门5，且种植箱4的内部固定连接有滴灌管6，种植箱4内部位于滴灌管6的下侧滑动连接有种植板7，种植板7两侧的边缘均固定连接有滑轮21，且种植板7的上表面开设有种植槽22，种植槽22的底部均匀开设有出水孔23，出水孔23的直径可根据需要进行选择，只需防止土壤从出水孔23中泄露即可，连接板25的下表面固定连接有多个卡杆26，滑槽板15的上表面开设有多个第一固定孔16，种植板7上表面的两侧边缘均开设有第二固定孔24，卡杆26贯穿第一固定孔16且底端位于第二固定孔24的内部，种植板7通过滑槽板15进行滑动，可以便于使用者对种植板7进行更换和保养，并且种植板7通过卡杆26与滑槽板15进行固定，在种植时，可以防止种植板7发生移动，且种植箱4内部位于种植板7的下侧滑动连接有集水板8，集水板8可通过滑槽板15或者其他方式与种植箱4进行连接，种植箱4的侧壁均为透明玻璃材质的构件，滴灌管6、种植板7和集水板8在种植箱4内部的数量不少于三组，且滴灌管6均与散水管14连通，侧连接台2的上表面固定连接蓄水箱9，蓄水箱9上表面的边缘开设有开口10，且蓄水箱9的上表面固定连接有水泵11，水泵11的进水口通过法兰固定连接有抽水管12，抽水管12的蓄水箱9的连接部分设置有密封圈，且水泵11的出水口通过法兰固定连接有出水管13，出水管13为一种回形形状的构件，且出水管13的出水口与蓄水箱9连通，种植箱4的侧面固定连接有水平状的散水管14，出水管13与散水管14连通，本装置通过滴灌管6对牡丹花实施滴灌种植，并且出水管13中的循环流动，在对滴灌管6供水的同时可以防止内部水压过大，并且通过种植槽22中的出水孔23，可以将土壤中多余的水分排出到集水板8上，在节约水资源的同时可以防止浇水过多，导致牡丹花的根茎腐烂的问题。

工作时，将牡丹花移植到种植板7的种植槽22中，再将转动门5打开，然后将连接板25拉起，连接板25在被拉动时，会通过滑动杆19沿着固定杆18滑动，并且会压缩连接弹簧20，并且会带动卡杆26从第一固定孔16中脱离，然后将种植板7对准滑槽板15，然后通过滑轮21滑进种植箱4中，随后松开连接板25，连接板25在连接弹簧20的带动下，会带动卡杆26贯穿第一固定孔16，并且卡进种植箱4的第二固定孔24中，重复上述步骤，将种植箱4和集水板8依次安装好，通过开口10忘蓄水箱9中倒水，随后启动水泵11，水泵11通过抽水管12将蓄水箱9中的水抽到出水管13中，水在出水管13中循环流动，并且水在经过散水管14时，会有部分水在水压的作用下进入到散水管14中，散水管14中的水在水压的持续作用下，会将水分散到滴灌管6中，对牡丹花进行滴灌，当种植槽22中的水分过多时，多余的水分或通过出水孔23滴落到集水板8中。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
