一种养殖克氏原螯虾自动足量喂食的设备的制作方法

本实用新型涉及喂食设备技术领域，具体为一种养殖克氏原螯虾自动足量喂食的设备。

背景技术：

克氏原螯虾，肉味鲜美，营养丰富，深受广大消费者的青睐。虾壳富含钙、磷、铁等重要营养元素，可加工成饲料添加剂，也可加工成甲壳质等工业重要原料，广泛应用于农业、食品、医药、烟草、造纸和印染领域。其中甲壳质的应用范围最为广泛，在工业上可做布料、衣物、染料、纸张和水处理等；在农业上可做杀虫剂、植物抗病毒剂；渔业上做养鱼饲料；化妆品美容剂、毛发保护、保湿剂等；医疗用品上可做隐形眼镜、人工皮肤、缝合线、人工透析膜和人工血管等，所以对克氏原螯虾的培养需要为克氏原螯虾提供足量的食物，但现有技术中在喂食上存在着缺陷，例如：

现有技术中克氏原螯虾的喂食设备由于结构的缺陷在均匀喂食上存在着不足，使得在喂食时所添加的量不足，并且添加的量不能均匀的添加给克氏原螯虾，使得克氏原螯虾的生长不均等，影响克氏原螯虾的生长，故而无法满足现有技术所需。

技术实现要素：

本实用新型的目的在于提供一种养殖克氏原螯虾自动足量喂食的设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种养殖克氏原螯虾自动足量喂食的设备，包括箱体、固定箱和限位板，所述箱体底端外围固定焊接有固定箱，所述固定箱一侧底端镶嵌有出料口，所述箱体内壁底端固定焊接有限位板，所述限位板下表面开设有凹槽，所述限位板内镶嵌有电机，所述电机动力输出端贯穿限位板固定焊接有限位块，所述限位块位于凹槽轴心处，所述限位块两侧均固定焊接有旋转板，所述限位板上表面对应旋转板上表面镶嵌有下料管。

优选的，所述固定箱一侧固定焊接有固定板，所述下料管一端贯穿固定板，所述固定箱底端与水平面呈七度角。

优选的，所述箱体上表面轴心处开设有进料口，所述固定箱底端固定焊接有支腿，所述支腿底端与固定板底端处在同一水平面内。

优选的，所述箱体上表面开设有螺纹孔，所述螺纹孔内螺纹连接有盖帽，所述盖帽上表面轴心处固定焊接有手柄。

优选的，所述电机的型号为yds63。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过在凹槽内设置旋转板，需要添加物料时电机旋转四分之一圈，这时能使限位块带动旋转板转动四分之一圈，使得箱体内的物料从下料管处流入到固定箱内，这时物料从出料口处流下，由电机在单位时间内的转速相同的效果能使物料均匀的流入到固定箱内，此时物料能均等的从出料口流出，能避免出现克氏原螯虾生长不均匀的情况，以防影响克氏原螯虾的生长，大大增加了装置的使用效率，并且在添加物料时能有足量的物料流下，保证克氏原螯虾的食量。

附图说明

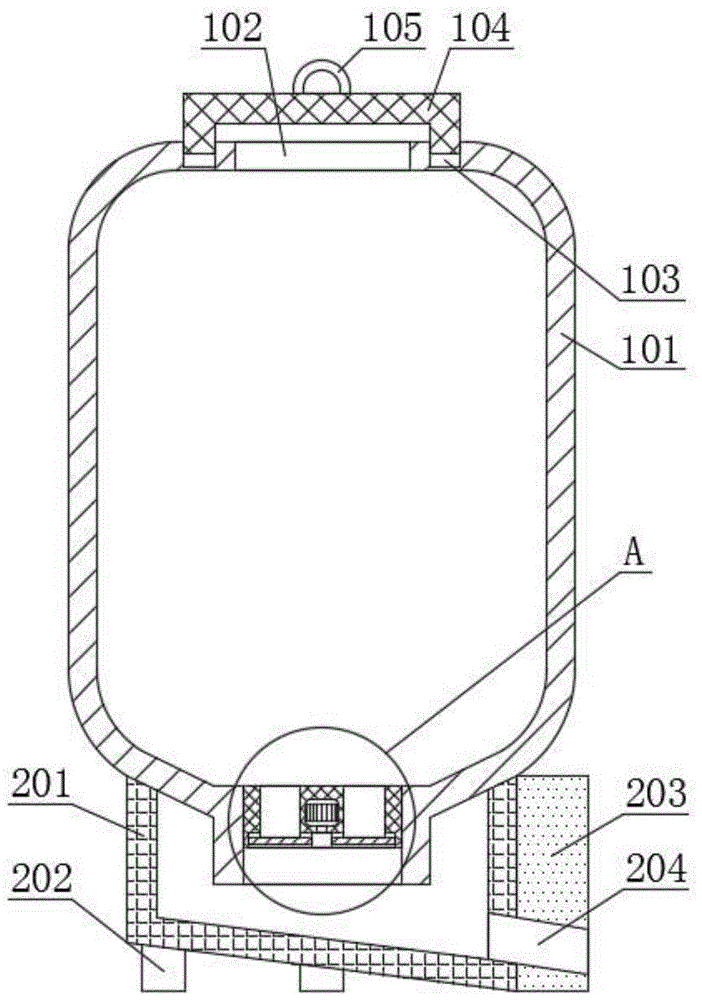

图1为本实用新型的主视剖切图；

图2为本实用新型图1中a区域的放大示意图；

图3为本实用新型限位板的结构示意图。

图中：101-箱体；102-进料口；103-螺纹孔；104-盖帽；105-手柄；201-固定箱；202-支腿；203-固定板；204-出料口；301-限位板；302-电机；303-限位块；304-旋转板；305-凹槽；306-下料管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种养殖克氏原螯虾自动足量喂食的设备，包括箱体101、固定箱201和限位板301，所述箱体101底端外围固定焊接有固定箱201，所述固定箱201一侧底端镶嵌有出料口204，所述箱体101内壁底端固定焊接有限位板301，所述限位板301下表面开设有凹槽305，所述限位板301内镶嵌有电机302，所述电机302动力输出端贯穿限位板301固定焊接有限位块303，所述限位块303位于凹槽305轴心处，所述限位块303两侧均固定焊接有旋转板304，所述限位板301上表面对应旋转板304上表面镶嵌有下料管306，在电机302的作用下能自动的从箱体101内下料至固定箱201内。

所述固定箱201一侧固定焊接有固定板203，所述下料管306一端贯穿固定板203，在固定板203的作用下能增加装置的稳定性，以防装置产生倾倒的情况，所述固定箱201底端与水平面呈七度角，所述箱体101上表面轴心处开设有进料口102，所述固定箱201底端固定焊接有支腿202，所述支腿202底端与固定板203底端处在同一水平面内，增加装置的稳定性，所述箱体101上表面开设有螺纹孔103，所述螺纹孔103内螺纹连接有盖帽104，所述盖帽104上表面轴心处固定焊接有手柄105，所述电机302的型号为yds63。

工作原理：在使用时使用手柄105将盖帽104取下，这时将食物添加剂放入箱体101内，在给克氏原螯虾提供食物时开启电机302，此时电机302带动限位块303使旋转板304转动，这时旋转板304旋转四十五度，此时箱体101内的物料从下料管306内流出进入到固定箱201内，然后物料从出料口204处流出，由电机302在单位时间内的转速相同的作用能使物料均匀的流入到固定箱201内，能避免出现克氏原螯虾生长不均匀的情况，以防影响克氏原螯虾的生长，并且通过下料管306的设置会有足量的物料从下料管306处流入到固定箱201内，大大增加了装置的使用效率，并且在添加物料时能有足量的物料流下，保证克氏原螯虾的食量，同时箱体101底端呈弧形结构，能保证箱体101内的物料流下。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种养殖克氏原螯虾自动足量喂食的设备，包括箱体(101)、固定箱(201)和限位板(301)，其特征在于：所述箱体(101)底端外围固定焊接有固定箱(201)，所述固定箱(201)一侧底端镶嵌有出料口(204)，所述箱体(101)内壁底端固定焊接有限位板(301)，所述限位板(301)下表面开设有凹槽(305)，所述限位板(301)内镶嵌有电机(302)，所述电机(302)动力输出端贯穿限位板(301)固定焊接有限位块(303)，所述限位块(303)位于凹槽(305)轴心处，所述限位块(303)两侧均固定焊接有旋转板(304)，所述限位板(301)上表面对应旋转板(304)上表面镶嵌有下料管(306)。

2.根据权利要求1所述的一种养殖克氏原螯虾自动足量喂食的设备，其特征在于：所述固定箱(201)一侧固定焊接有固定板(203)，所述下料管(306)一端贯穿固定板(203)，所述固定箱(201)底端与水平面呈七度角。

3.根据权利要求1所述的一种养殖克氏原螯虾自动足量喂食的设备，其特征在于：所述箱体(101)上表面轴心处开设有进料口(102)，所述固定箱(201)底端固定焊接有支腿(202)，所述支腿(202)底端与固定板(203)底端处在同一水平面内。

4.根据权利要求1所述的一种养殖克氏原螯虾自动足量喂食的设备，其特征在于：所述箱体(101)上表面开设有螺纹孔(103)，所述螺纹孔(103)内螺纹连接有盖帽(104)，所述盖帽(104)上表面轴心处固定焊接有手柄(105)。

5.根据权利要求1所述的一种养殖克氏原螯虾自动足量喂食的设备，其特征在于：所述电机(302)的型号为yds63。

技术总结
本实用新型公开了一种养殖克氏原螯虾自动足量喂食的设备，包括箱体、固定箱和限位板，所述箱体底端外围固定焊接有固定箱，所述固定箱一侧底端镶嵌有出料口，所述箱体内壁底端固定焊接有限位板，所述限位板下表面开设有凹槽；本实用新型通过设置旋转板，需要添加物料时电机带动限位块使旋转板转动四分之一圈，使得箱体内的物料从下料管处流入到固定箱内，这时物料从出料口处流下，此时物料能均匀的流入到固定箱内，此时物料能均等的从出料口流出，能避免出现克氏原螯虾生长不均匀的情况，以防影响克氏原螯虾的生长，大大增加了装置的使用效率，并且在添加物料时能有足量的物料流下，保证克氏原螯虾的食量。

技术研发人员：朱长健
受保护的技术使用者：安徽因泰生物科技有限公司
技术研发日：2019.07.03
技术公布日：2020.04.14
