一种农业物联网技术的蔬菜大棚的制作方法

本实用新型涉及一种农业物联网技术的蔬菜大棚。

背景技术：

蔬菜大棚是一种具有出色的保温性能的框架覆膜结构，它出现使得人们可以吃到反季节蔬菜。一般蔬菜大棚使用竹结构或者钢结构的骨架，上面覆上一层或多层保温塑料膜，这样就形成了一个温室空间。外膜很好地阻止内部蔬菜生长所产生的二氧化碳的流失，使棚内具有良好的保温效果。

但是，现有技术中，蔬菜大棚的结构不够稳定，也不便于进行观察，操作也方便

因此，如何提供一种结构稳定，方便观察，操作方便的农业物联网技术的蔬菜大棚，是本实用新型要决解的技术问题。

技术实现要素：

针对现有技术的上述缺陷和问题，本实用新型目的是提供了一种结构稳定，方便观察，操作方便的农业物联网技术的蔬菜大棚。

为了达到上述目的，本实用新型提供如下技术方案

一种农业物联网技术的蔬菜大棚，包含大棚主体结和控制装置，所述控制装置用于控制大棚主体结构内部的环境，通过对所述环境的调节，促进所述大棚主体结构内部蔬菜的生长，其中：

所述大棚主体结构包含支撑架结构和透明薄膜结构，所述透明薄膜结构位于所述支撑架结构的外侧，两者相互紧贴，所述支撑架结构包含拱形支架和用于固定所述拱形支架的横架，所述横架上设有均匀排列的喷嘴，且所述横架为一端封闭带有空腔结构，所述横架远离封闭端的一侧连接肥料箱，所述透明薄膜结构由第一薄膜层，第二薄膜层和第三薄膜层组成，所述第二薄膜层位于所述第一薄膜层和所述第三薄膜层之间，且与所述第一薄膜层和所述第三薄膜层相互紧贴，所述第一薄膜层和所述第二薄膜层分别设有第一通孔和第二通孔，所述第一通孔和所述第二通孔一一对应。

进一步，所述控制装置包含第一控制器，第二控制器，第三控制器，第一电机和搅拌器，所述第一控制器与第一电机相连，所述第一电机通转轴与所述第三薄膜层连接，所述第二控制器位于所述肥料箱与所述横架连接处，所述搅拌器位于所述肥料箱内，且所述第三控制器通过电性导线控制所述搅拌器。

进一步，所述第一通孔的孔径大于所述第二通孔的孔径。

进一步，所述控制装置还包含传感器，处理器，通讯设备，存储器和移动终端，所述传感器用于测量所述大棚主体结内部的湿度，所述处理器用于处理所述传感器检测的数据，所述通讯设备用于将所述处理器处理的数据上传给移动终端，所述存储器用于存储所述处理器处理的数据。

进一步，所述移动终端包含手机、笔记本电脑。

进一步，所述第一控制器，所述第二控制器和所述第三控制器均由可编程控制器。

进一步，所述横架表面设有防水层，所述防水层与所述横架表面相互紧贴，且两者粘性连接。

本实用新型相对于现有技术而言，本实用新型由于包含大棚主体结和控制装置，所述控制装置用于控制大棚主体结构内部的环境，通过对所述环境的调节，促进所述大棚主体结构内部蔬菜的生长，所述大棚主体结构包含支撑架结构和透明薄膜结构，所述透明薄膜结构位于所述支撑架结构的外侧，两者相互紧贴，所述支撑架结构包含拱形支架和用于固定所述拱形支架的横架，所述横架上设有均匀排列的喷嘴，大棚主体结构包含支撑架结构和透明薄膜结构，所述透明薄膜结构位于所述支撑架结构的外侧，两者相互紧贴，从而确保大棚主体结构更加的稳定，并且，所述透明薄膜结构由第一薄膜层，第二薄膜层和第三薄膜层组成，所述第二薄膜层位于所述第一薄膜层和所述第三薄膜层之间，且与所述第一薄膜层和所述第三薄膜层相互紧贴，所述第一薄膜层和所述第二薄膜层分别设有第一通孔和第二通孔，所述第一通孔和所述第二通孔一一对应，因此，通过第一通孔和第二通孔进行观察。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

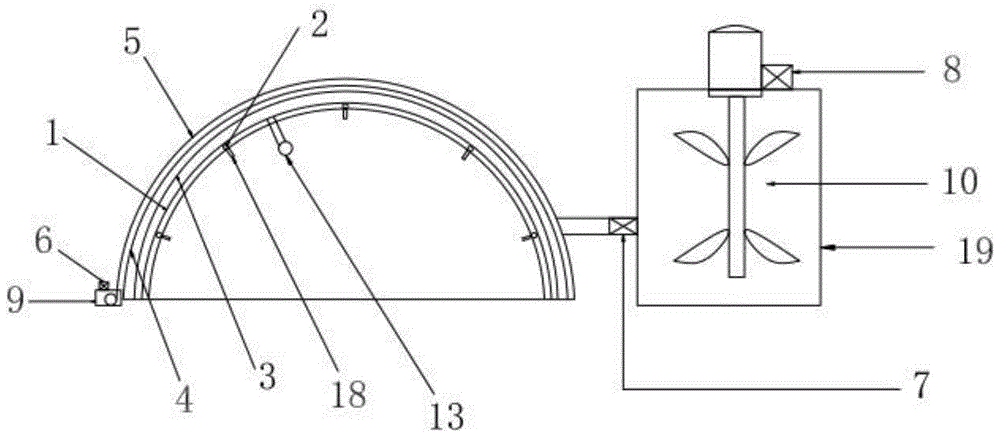

图1是本实用新型农业物联网技术的蔬菜大棚的结构图。
