宠物寄存装置粪便清理结构的制作方法

本实用新型属于宠物寄存的技术领域，具体涉及宠物寄存装置粪便清理结构。

背景技术：

目前大多数城市宠物已经成为家庭重要成员，大多数饲主要每天带着宠物外出放风。有时候，饲主和宠物外出途中，需要进入超市购买物品，而宠物由于超市不准入内，则只能寄存在超市外的宠物寄存装置中。宠物寄存装置的一大问题就是宠物粪便清理麻烦，需要清洁员定时把宠物笼内的粪便清扫出来，然后用水冲洗笼子，流出来的水也不好收集，时常会让宠物寄存笼附近地面都是水。

技术实现要素：

本实用新型要解决的技术问题是针对背景技术中提到的问题，提供一种清洁方便、不会在宠物寄存笼附近残留冲洗水的宠物寄存装置粪便清理结构。

为解决上述技术问题，本实用新型采用的技术方案为：

宠物寄存装置粪便清理结构，其中：包括若干个上下叠放的宠物寄存笼，宠物寄存笼的背面设置有一通水管，宠物寄存笼包括寄存笼本体和前门，前门开设在寄存笼本体的正面，用于开闭寄存笼本体，寄存笼本体内的空间分为宠物安置空间和底部排泄物处理空间，底部排泄物处理空间的底部为倾斜面，从宠物寄存笼前面向下倾斜至宠物寄存笼后面，寄存笼本体前端的下部开设有插口，插口横向设置，从寄存笼本体左端延伸至右端，插口位于前门的下方，寄存笼本体后端的下部开设有在竖直方向上具有一定长度的后端槽，后端槽横向设置，从寄存笼本体左端延伸至右端，底部排泄物处理空间与后端槽连通，寄存笼本体内两侧壁上设置有横向插槽和斜向插槽，横向插槽从宠物寄存笼的中部水平延伸至宠物寄存笼的后部，且横向插槽后端伸入后端槽内的上部位置，斜向插槽从宠物寄存笼的中部倾斜向下延伸至宠物寄存笼的后部，且斜向插槽后端伸入后端槽内的下部位置，一插板能从插口插入宠物寄存笼中，且当插板插至宠物寄存笼中部时，通过上下晃动选择进入横向插槽或斜向插槽中，当插板从横向插槽插入且插板插入至后端槽内的上部位置处固定时，插板以上空间为宠物安置空间，插板以下空间为底部排泄物处理空间，插板从斜向插槽插入且插板插入至后端槽内的下部位置处固定时，插板下部贴于底部排泄物处理空间的底部，插板为网孔板，通水管与后端槽密封连通，通水管的下端与一外接的排污管连接，排污管用于将通水管注入的水和排泄物排出。

为优化上述技术方案，采取的具体措施还包括：

上述的通水管的主管体为宽度与宠物寄存笼宽度相同的扁平管，通水管下端收敛，并通过法兰与排污管连接。

上述的寄存笼本体的下方设置有物品存放空间，物品存放空间前部开设有存放开关门。

上述的宠物寄存笼为不锈钢笼。

上述的插板为不锈钢板或塑料板。

上述的前门和存放开关门上均设置有锁，锁用于锁住前门和存放开关门使其无法打开。

上述的通水管为塑料管。

本实用新型的宠物寄存装置粪便清理结构，在宠物寄存装置后方设计了通水管，同时在寄存笼本体中设计了宠物安置空间和底部排泄物处理空间，宠物关宠物安置空间，宠物产生的尿液会漏到底部排泄物处理空间并顺着底部排泄物处理空间的底部流入通水管中，宠物产生的粪便会留在插板上，需要清理时，清理人员只需要将插板从横向插槽抽出，再插入斜向插槽中，用水冲洗插板，将插板上的粪便冲入通水管中即可，本实用新型通过设置横向插槽和斜向插槽，让插板可以在水平状态和倾斜状态切换，无需将插板整个拿出，清洁方便，粪便也无需从笼中取出，直接冲入通水管，因此，水也不会溅出宠物寄存笼，不会在宠物寄存笼附近残留冲洗水。

附图说明

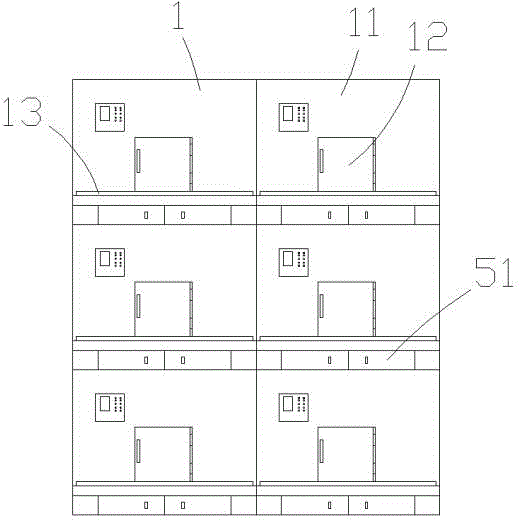

图1是本实用新型的正面图；

图2是图1的侧剖图；

图3是图2的a-a剖视图；

图4是图2的b-b剖视图；

图5是插板从斜向插槽插入的示意图。

其中的附图标记为：宠物寄存笼1、寄存笼本体11、前门12、插口13、后端槽14、横向插槽15、斜向插槽16、通水管2、插板3、排污管4、物品存放空间5、存放开关门51。

具体实施方式

下面结合附图对本实用新型的技术方案作详细说明。

本实用新型的宠物寄存装置粪便清理结构，其中：包括若干个上下叠放的宠物寄存笼1，宠物寄存笼1的背面设置有一通水管2，宠物寄存笼1包括寄存笼本体11和前门12，前门12开设在寄存笼本体11的正面，用于开闭寄存笼本体11，寄存笼本体11内的空间分为宠物安置空间和底部排泄物处理空间，底部排泄物处理空间的底部为倾斜面，从宠物寄存笼1前面向下倾斜至宠物寄存笼1后面，寄存笼本体11前端的下部开设有插口13，插口13横向设置，从寄存笼本体11左端延伸至右端，插口13位于前门12的下方，寄存笼本体11后端的下部开设有在竖直方向上具有一定长度的后端槽14，后端槽14横向设置，从寄存笼本体11左端延伸至右端，底部排泄物处理空间与后端槽14连通，寄存笼本体11内两侧壁上设置有横向插槽15和斜向插槽16，横向插槽15从宠物寄存笼1的中部水平延伸至宠物寄存笼1的后部，且横向插槽15后端伸入后端槽14内的上部位置，斜向插槽16从宠物寄存笼1的中部倾斜向下延伸至宠物寄存笼1的后部，且斜向插槽16后端伸入后端槽14内的下部位置，一插板3能从插口13插入宠物寄存笼1中，且当插板3插至宠物寄存笼1中部时，通过上下晃动选择进入横向插槽15或斜向插槽16中，当插板3从横向插槽15插入且插板3插入至后端槽14内的上部位置处固定时，插板3以上空间为宠物安置空间，插板3以下空间为底部排泄物处理空间，插板3从斜向插槽16插入且插板3插入至后端槽14内的下部位置处固定时，插板3下部贴于底部排泄物处理空间的底部，插板3为网孔板，通水管2与后端槽14密封连通，通水管2的下端与一外接的排污管4连接，排污管4用于将通水管2注入的水和排泄物排出。

实施例中，通水管2的主管体为宽度与宠物寄存笼1宽度相同的扁平管，通水管2下端收敛，并通过法兰与排污管4连接。

实施例中，寄存笼本体11的下方设置有物品存放空间5，物品存放空间5前部开设有存放开关门51。

实施例中，宠物寄存笼1为不锈钢笼。

实施例中，插板3为不锈钢板或塑料板。

实施例中，前门12和存放开关门51上均设置有锁，锁用于锁住前门12和存放开关门51使其无法打开。

实施例中，通水管2为塑料管。

本实用新型的使用方法如下：本装置如图1所示，放置在商场、超市等人流量大不适合宠物入内的场合，安装本装置时需要就近加装排污管4，以便本装置与排污管道连通，使用时，插板3插在横向插槽15中，如图2所示，饲主将宠物关进寄存笼本体11中，宠物可以插板3上活动，饲主可以将狗绳等物品放入对应的物品存放空间5中，关好前门12和物品存放开关门51就可以离开了。本实用新型的宠物寄存笼1和一般的宠物寄存笼一样需要专门的工作人员进行清扫，但是清扫难度会显著降低，宠物会将粪便拉在插板3上，而尿液则透过插板3的网孔流动到底部排泄物处理空间的底部，然后再经后端槽14进入通水管2，再进入排污管4，当宠物从寄存笼本体11中放出后，清洁人员再清理宠物粪便，清洁人员将插板3抽出些许，使插板3从横向插槽15退出，然后倾斜插板3将插板3插入斜向插槽16，此时再用水枪冲洗插板3，将插板3上的粪便经后端槽14冲入通水管2，再进入排污管4。在冲洗过程中，水不会从宠物寄存笼1前方溅出，可以保证宠物寄存笼1附近的场地清洁，冲洗完毕后，清洁人员再将插板3插入横向插槽15中即可。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，应视为本实用新型的保护范围。
