一种桥梁集成式桥墩绿化带雨水收集灌溉机构及其实施方法与流程

本发明涉及桥梁技术领域，具体是涉及一种桥梁集成式桥墩绿化带雨水收集灌溉机构。

背景技术：

桥梁指的是为道路跨越天然或人工障碍物而修建的建筑物，它架设在江河湖海上，使车辆行人等能顺利通行，桥梁一般由上部结构、下部结构和附属构造物组成，上部结构主要指桥跨结构和支座系统，下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等，桥梁按照结构体系划分，有梁式桥、拱桥、刚架桥、悬索承重（悬索桥、斜拉桥）四种基本体系，其中一种桥梁集成式桥墩下设有绿化带，该绿化带通常都是需要通过工人定期进行浇水，需要耗费大量的人工并且浪费水源，并且常规的桥墩的排水管一般都是直接进入下水道，无法对雨水进行收集并二次利用，因此，我们提出了一种桥梁集成式桥墩绿化带雨水收集灌溉机构及其实施方法，以便于解决上述提出的问题。

技术实现要素：

本发明所要解决的技术问题是提供一种桥梁集成式桥墩绿化带雨水收集灌溉机构，该技术方案能够对桥梁通过排水管排下的雨水进行收集，并且能够通过收集后的雨水将桥墩下的绿化带进行自动灌溉，减少工人的劳动力并且能够使雨水得到利用，节约了水源。

为解决上述技术问题，本发明提供以下技术方案：一种桥梁集成式桥墩绿化带雨水收集灌溉机构，包括桥墩和绿化带，还包括雨水收集机构和灌溉机构，所述雨水收集机构包括控制器、雨水收集水箱和水泵，雨水收集箱固定安装在桥墩下端一侧，雨水收集箱的顶部设有收集管，收集管的一侧设有下水管，下水管的一端与收集管的内部连通，控制器固定安装在雨水收集箱的顶部，水泵设置在雨水收集箱的下端一侧，水泵与雨水收集箱的内部连通，灌溉机构包括双向驱动组件和两个升降水平移动组件，两个升降水平移动组件分别设置在绿化带的两侧，两个升降水平移动组件相邻的底部两端分别通过连接板固定连接，双向驱动组件呈水平位于两个升降水平移动组件之间，双向驱动组件设置在其中一个连接板上，双向驱动组件的输出端分别与每个升降水平移动组件的内部传动连接，每个升降移动组件的输出端分别设有能够水平移动的移动板，每个移动板上分别设有喷头，每个喷头的内部分别通过水管与水泵的工作端连通，控制器分别与雨水收集水箱、水泵、收集管、下水管、双向驱动组件和两个升降水平移动组件的内部电连接。

优选地，所述雨水收集水箱的内部设有水位传感器，该水位传感器与控制器电连接。

优选地，所述收集管上设有第一电磁阀，下水管上设有第二电磁阀，第一电磁阀和第二电磁阀分别与控制器电连接。

优选地，每个所述升降水平移动组件均包括底架、底部滑轨、升降板、第一螺纹杆、第二螺纹杆、两个第一丝杆滑块和两个升降连杆，底架呈水平设置在绿化带的一侧，底架的两端一侧分别与每个连接板的一端固定连接，底部滑轨呈水平固定安装在底架的顶部，底部滑轨的内部两端分别设有轴承座，第一螺纹杆和第二螺纹杆均呈水平设置在两个轴承座之间，第一螺纹杆的一端与第二螺纹杆的一端固定连接，第一螺纹杆和第二螺纹杆的一端分别能够转动的插设于每个轴承座的内圈并且向外延伸，第一螺纹杆和第二螺纹杆上的螺纹呈反向设置，两个第一丝杆滑块对称设置在底部滑轨的内部，两个第一丝杆滑块分别与第一螺纹杆和第二螺纹杆的螺纹连接，每个第一丝杆滑块的顶部分别设有第一铰接座，升降板呈水平设置在底部滑轨的上方，升降板的底部中心处设有两个对称设置的第二铰接座，每个升降连杆的一端分别与每个第一铰接座铰接设置，每个升降连杆的另一端分别与每个第二铰接座铰接设置。

优选地，每个所述底部滑轨的两端分别设有呈竖直设置的竖直滑轨，每个竖直滑轨的底部分别与底架的顶部固定连接，升降板的两端分别设有能够在每个竖直滑轨内部滑动的限位滑块。

优选地，所述双向驱动组件包括驱动箱、双轴电机、两个第一锥齿和两个第二锥齿，驱动箱呈水平固定安装在其中一个连接板上，双轴电机呈水平固定安装在驱动箱的内部中心处，双轴电机的两个输出端分别向每个底部滑轨的一端一侧方向延伸，双轴电机的两个输出端分别设有呈水平设置的旋转轴，每个旋转轴的一端分别能够转动的穿过每个底部轨道的外壁与内壁向每个底部轨道的内部延伸，每个第二锥齿分别呈竖直固定安装在每个第一螺纹杆的延伸端，每个第一锥齿分别呈竖直固定安装在每个旋转轴的延伸端，每个第一锥齿分别与每个第二锥齿啮合设置，控制器与双轴电机电连接。

优选地，每个所述升降水平移动组件还均包括移动套杆、第三螺纹杆、第二丝杆滑块、旋转电机和两个轴承套，移动套杆呈水平设置在升降板的上方，移动套杆的两端分别通过固定套与升降板的顶部固定连接，两个轴承套分别固定安装在移动套杆的内部两端，第三螺纹杆呈水平设置在移动套杆的内部，第三螺纹杆的两端分别能够转动的插设于每个轴承套的内圈并且向外延伸，旋转电机呈水平位于移动套杆的一端，旋转电机的底部与升降板的顶部固定连接，旋转电机的输出端与第三螺纹杆的一端固定连接，第二丝杆滑块设置在第三螺纹杆上，第二丝杆滑块与第三螺纹杆螺纹连接，第二丝杆滑块靠近绿化带的一侧设有向移动套杆外部延伸的移动架，移动套杆上设有用于避让移动架移动的条形穿口，每个移动架的一端分别与可拆卸连接，控制器与旋转电机电连接。

优选地，每个所述喷头分别包括调节板和灌溉喷洒头，连接架的延伸端设有u型安装座，调节板的一端通过螺栓与u型安装座可拆卸连接，灌溉喷头通过支套与调节板的顶部固定连接，灌溉喷头的一端与水管连通。

一种桥梁集成式桥墩绿化带雨水收集灌溉机构的实施方法，该实施方法包括以下步骤：

第一步，桥墩设有排水管，通过收集管的一端与排水管连通，再通过收集管将雨水收集到雨水收集水箱的内部，通过水位传感器能够检测雨水收集水箱内的水位；

第二步，当雨水收集水箱内的水位足够后，控制器控制第一电磁阀关闭，下水管的一端可与地下排水管连通，通过下水管将多余的雨水直接排出；

第三步，灌溉前，通过人工手动调节调节板进行翻转角度，直至将灌溉喷洒头翻转到适合的角度通过螺栓将其固定；

第四步，控制器控制双轴电机，双轴电机带动每个旋转轴旋转，每个旋转轴分别带动第一锥齿旋转，每个第一锥齿分别带动每个第二锥齿旋转，每个第二锥齿分别带动每个第一螺纹杆旋转；

第五步，通过第一螺纹杆和第二螺纹杆旋转分别带动每个第一丝杆滑块相向移动，每个丝杆滑块分别带动每个升降连杆的下端相向运动，通过每个升降连杆的另一端与升降板上的每个第二铰接座铰接设置，使升降板进行升降，直至升降板带动喷头升降到指定的高度停止，当升降板在进行升降时，设置的限位滑块和每个竖直滑轨起到限位移动的作用；

第六步，当升降板带动喷头升降到需要的高度后，控制器打来水泵启动喷头进行灌溉，控制器同时控制旋转电机旋转，旋转电机带动第三螺纹杆旋转，第三螺纹杆带动第二丝杆通过移动架沿着条形穿口进行水平移动，同时带动喷头沿着绿化带的一侧进行水平移动式进行灌溉。

本发明与现有技术相比具有的有益效果是：一种桥梁集成式桥墩绿化带雨水收集灌溉机构，该技术方案能够对桥梁通过排水管排下的雨水进行收集，并且能够通过收集后的雨水将桥墩下的绿化带进行自动灌溉，减少工人的劳动力并且能够使雨水得到利用，节约了水源。

附图说明

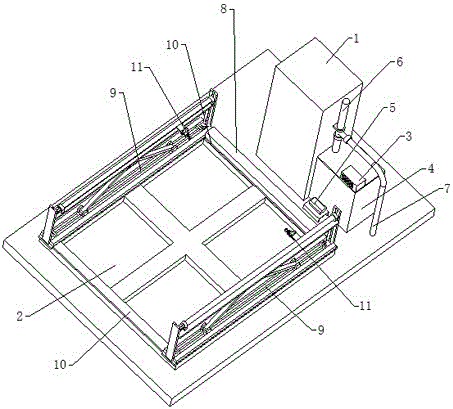

图1为本发明的立体机构示意图；

图2为本发明的俯视图；

图3为本发明的雨水收集水箱的局部俯视图；

图4为本发明的图3中沿a-a处的剖视图；

图5为本发明的局部立体结构示意图；

图6为本发明的图5中b处放大图；

图7为本发明的图5中c处放大图；

图8为本发明的侧视图；

图9为本发明的图8中沿d-d处的剖视图。

图中标号为：1-桥墩；2-绿化带；3-控制器；4-雨水收集水箱；5-水泵；6-收集管；7-下水管；8-双向驱动组件；9-升降水平移动组件；10-连接板；11-喷头；12-水位传感器；13-第一电磁阀；14-第二电磁阀；15-底架；16-底部滑轨；17-升降板；18-第一螺纹杆；19-第二螺纹杆；20-第一丝杆滑块；21-升降连杆；22-第一铰接座；23-第二铰接座；24-竖直滑轨；25-限位滑块；26-驱动箱；27-双轴电机；28-第一锥齿；29-第二锥齿；30-旋转轴；31-移动套杆；32-第三螺纹杆；33-第二丝杆滑块；34-旋转电机；35-轴承套；36-移动架；37-条形穿口；38-调节板；39-灌溉喷洒头；40-u型安装座。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“前”、“后”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

参照图1至9所示的一种桥梁集成式桥墩绿化带雨水收集灌溉机构，包括桥墩1和绿化带2，还包括雨水收集机构和灌溉机构，所述雨水收集机构包括控制器3、雨水收集水箱4和水泵5，雨水收集箱固定安装在桥墩1下端一侧，雨水收集箱的顶部设有收集管6，收集管6的一侧设有下水管7，下水管7的一端与收集管6的内部连通，控制器3固定安装在雨水收集箱的顶部，水泵5设置在雨水收集箱的下端一侧，水泵5与雨水收集箱的内部连通，灌溉机构包括双向驱动组件8和两个升降水平移动组件9，两个升降水平移动组件9分别设置在绿化带2的两侧，两个升降水平移动组件9相邻的底部两端分别通过连接板10固定连接，双向驱动组件8呈水平位于两个升降水平移动组件9之间，双向驱动组件8设置在其中一个连接板10上，双向驱动组件8的输出端分别与每个升降水平移动组件9的内部传动连接，每个升降移动组件的输出端分别设有能够水平移动的移动板，每个移动板上分别设有喷头11，每个喷头11的内部分别通过水管与水泵5的工作端连通。

所述雨水收集水箱4的内部设有水位传感器12，该水位传感器12与控制器3电连接，桥墩1设有排水管，通过收集管6的一端与排水管连通，再通过收集管6将雨水收集到雨水收集水箱4的内部，通过水位传感器12能够检测雨水收集水箱4内的水位。

所述收集管6上设有第一电磁阀13，下水管7上设有第二电磁阀14，第一电磁阀13和第二电磁阀14分别与控制器3电连接，当雨水收集水箱4内的水位足够后，控制器3控制第一电磁阀13关闭，下水管7的一端可与地下排水管连通，通过下水管7将多余的雨水直接排出。

每个所述升降水平移动组件9均包括底架15、底部滑轨16、升降板17、第一螺纹杆18、第二螺纹杆19、两个第一丝杆滑块20和两个升降连杆21，底架15呈水平设置在绿化带2的一侧，底架15的两端一侧分别与每个连接板10的一端固定连接，底部滑轨16呈水平固定安装在底架15的顶部，底部滑轨16的内部两端分别设有轴承座，第一螺纹杆18和第二螺纹杆19均呈水平设置在两个轴承座之间，第一螺纹杆18的一端与第二螺纹杆19的一端固定连接，第一螺纹杆18和第二螺纹杆19的一端分别能够转动的插设于每个轴承座的内圈并且向外延伸，第一螺纹杆18和第二螺纹杆19上的螺纹呈反向设置，两个第一丝杆滑块20对称设置在底部滑轨16的内部，两个第一丝杆滑块20分别与第一螺纹杆18和第二螺纹杆19的螺纹连接，每个第一丝杆滑块20的顶部分别设有第一铰接座22，升降板17呈水平设置在底部滑轨16的上方，升降板17的底部中心处设有两个对称设置的第二铰接座23，每个升降连杆21的一端分别与每个第一铰接座22铰接设置，每个升降连杆21的另一端分别与每个第二铰接座23铰接设置，通过第一螺纹杆18和第二螺纹杆19旋转分别带动每个第一丝杆滑块20相向移动，每个丝杆滑块分别带动每个升降连杆21的下端相向运动，通过每个升降连杆21的另一端与升降板17上的每个第二铰接座23铰接设置，使升降板17进行升降，直至升降板17带动喷头11升降到指定的高度停止。

每个所述底部滑轨16的两端分别设有呈竖直设置的竖直滑轨24，每个竖直滑轨24的底部分别与底架15的顶部固定连接，升降板17的两端分别设有能够在每个竖直滑轨24内部滑动的限位滑块25，当升降板17在进行升降时，设置的限位滑块25和每个竖直滑轨24起到限位移动的作用。

所述双向驱动组件8包括驱动箱26、双轴电机27、两个第一锥齿28和两个第二锥齿29，驱动箱26呈水平固定安装在其中一个连接板10上，双轴电机27呈水平固定安装在驱动箱26的内部中心处，双轴电机27的两个输出端分别向每个底部滑轨16的一端一侧方向延伸，双轴电机27的两个输出端分别设有呈水平设置的旋转轴30，每个旋转轴30的一端分别能够转动的穿过每个底部轨道的外壁与内壁向每个底部轨道的内部延伸，每个第二锥齿29分别呈竖直固定安装在每个第一螺纹杆18的延伸端，每个第一锥齿28分别呈竖直固定安装在每个旋转轴30的延伸端，每个第一锥齿28分别与每个第二锥齿29啮合设置，控制器3与双轴电机27电连接，控制器3控制双轴电机27，双轴电机27带动每个旋转轴30旋转，每个旋转轴30分别带动第一锥齿28旋转，每个第一锥齿28分别带动每个第二锥齿29旋转，每个第二锥齿29分别带动每个第一螺纹杆18旋转。

每个所述升降水平移动组件9还均包括移动套杆31、第三螺纹杆32、第二丝杆滑块33、旋转电机34和两个轴承套35，移动套杆31呈水平设置在升降板17的上方，移动套杆31的两端分别通过固定套与升降板17的顶部固定连接，两个轴承套35分别固定安装在移动套杆31的内部两端，第三螺纹杆32呈水平设置在移动套杆31的内部，第三螺纹杆32的两端分别能够转动的插设于每个轴承套35的内圈并且向外延伸，旋转电机34呈水平位于移动套杆31的一端，旋转电机34的底部与升降板17的顶部固定连接，旋转电机34的输出端与第三螺纹杆32的一端固定连接，第二丝杆滑块33设置在第三螺纹杆32上，第二丝杆滑块33与第三螺纹杆32螺纹连接，第二丝杆滑块33靠近绿化带2的一侧设有向移动套杆31外部延伸的移动架36，移动套杆31上设有用于避让移动架36移动的条形穿口37，每个移动架36的一端分别与可拆卸连接，控制器3与旋转电机34电连接，当升降板17带动喷头11升降到需要的高度后，控制器3打来水泵5启动喷头11进行灌溉，控制器3同时控制旋转电机34旋转，旋转电机34带动第三螺纹杆32旋转，第三螺纹杆32带动第二丝杆通过移动架36沿着条形穿口37进行水平移动，同时带动喷头11沿着绿化带2的一侧进行水平移动式进行灌溉。

每个所述喷头11分别包括调节板38和灌溉喷洒头39，连接架的延伸端设有u型安装座40，调节板38的一端通过螺栓与u型安装座40可拆卸连接，灌溉喷头11通过支套与调节板38的顶部固定连接，灌溉喷头11的一端与水管连通，灌溉前，通过人工手动调节调节板38进行翻转角度，直至将灌溉喷洒头39翻转到适合的角度通过螺栓将其固定。

一种桥梁集成式桥墩绿化带雨水收集灌溉机构的实施方法，该实施方法包括以下步骤：

第一步，桥墩1设有排水管，通过收集管6的一端与排水管连通，再通过收集管6将雨水收集到雨水收集水箱4的内部，通过水位传感器12能够检测雨水收集水箱4内的水位；

第二步，当雨水收集水箱4内的水位足够后，控制器3控制第一电磁阀13关闭，下水管7的一端可与地下排水管连通，通过下水管7将多余的雨水直接排出；

第三步，灌溉前，通过人工手动调节调节板38进行翻转角度，直至将灌溉喷洒头39翻转到适合的角度通过螺栓将其固定；

第四步，控制器3控制双轴电机27，双轴电机27带动每个旋转轴30旋转，每个旋转轴30分别带动第一锥齿28旋转，每个第一锥齿28分别带动每个第二锥齿29旋转，每个第二锥齿29分别带动每个第一螺纹杆18旋转；

第五步，通过第一螺纹杆18和第二螺纹杆19旋转分别带动每个第一丝杆滑块20相向移动，每个丝杆滑块分别带动每个升降连杆21的下端相向运动，通过每个升降连杆21的另一端与升降板17上的每个第二铰接座23铰接设置，使升降板17进行升降，直至升降板17带动喷头11升降到指定的高度停止，当升降板17在进行升降时，设置的限位滑块25和每个竖直滑轨24起到限位移动的作用；

第六步，当升降板17带动喷头11升降到需要的高度后，控制器3打来水泵5启动喷头11进行灌溉，控制器3同时控制旋转电机34旋转，旋转电机34带动第三螺纹杆32旋转，第三螺纹杆32带动第二丝杆通过移动架36沿着条形穿口37进行水平移动，同时带动喷头11沿着绿化带2的一侧进行水平移动式进行灌溉。
