一种畜牧业用圈养室清洁装置的制作方法

本发明涉及畜牧业技术领域，具体为一种畜牧业用圈养室清洁装置。

背景技术：

目前，在对家禽的饲养存在一个缺陷。例如圈养的家禽，由于牲口喂养场内部环境比较难以清洁，所造成的环境较差，所以导致周围一直存在难闻的气味等现象，所以需要工人每天都需要对地面进行清洗，对于大型场所，不仅仅清洗的劳动强度大，而且效率比较低下，局限性比较大。

技术实现要素：

本发明的目的在于提供一种畜牧业用圈养室清洁装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种畜牧业用圈养室清洁装置，包括底部支撑基板，所述底部支撑基板的上表面安装一液体储存壳体，所述液体储存壳体上表面的中心设置有与其一体式结构的支撑壳体，所述支撑壳体的顶部设置有与其一体式结构的涡轮安装外壳，所述涡轮安装外壳顶部中心设置有与其一体式结构的限位壳体，所述液体储存壳体的内部设置有液体储存空间，所述液体储存壳体侧面的底部设置有与其一体式结构的主进液管道，所述主进液管道一端的内部设置有主管道连接端口，所述主进液管道的内部设置有连通主管道连接端口和液体储存空间的主进液孔，所述液体储存壳体的侧面套接一空气环形阵列式喷射机构，所述涡轮安装外壳的内部设置有涡轮安装空间，所述液体储存壳体、支撑壳体、涡轮安装外壳和限位壳体的内部均设置有旋转轴安装孔，所述液体储存空间和旋转轴安装孔的内部安装有水流传递旋转驱动机构，位于所述涡轮安装空间的轴体上安装一主涡轮，所述水流传递旋转驱动机构的顶部安装一水流环形阵列式旋转喷水机构，所述涡轮安装外壳的侧面在对立部位分别设置有与其一体式结构的主进气管道和主排气管道，所述主进气管道和主排气管道的内部分别设置有主进气孔和主排气孔，所述主排气孔和空气环形阵列式喷射机构之间通过一主连接管道连接。

进一步地，所述空气环形阵列式喷射机构包括空气环形阵列式喷射机构用环形外壳、空气环形阵列式喷射机构用中心孔、空气环形阵列式喷射机构用环形孔、空气环形阵列式喷射机构用进气管道、空气环形阵列式喷射机构用管道连接端口、空气环形阵列式喷射机构用进气孔、空气环形阵列式喷射机构用排气管道和空气环形阵列式喷射机构用排气孔；所述空气环形阵列式喷射机构用环形外壳的中心设置有连通空气环形阵列式喷射机构用环形外壳上下端面的空气环形阵列式喷射机构用中心孔，所述空气环形阵列式喷射机构用环形外壳在位于空气环形阵列式喷射机构用环形外壳侧面和空气环形阵列式喷射机构用中心孔之间部位的内部设置有一环形的空气环形阵列式喷射机构用环形孔，所述空气环形阵列式喷射机构用环形外壳的上表面设置有与其一体式结构的空气环形阵列式喷射机构用进气管道，所述空气环形阵列式喷射机构用进气管道的内部设置有空气环形阵列式喷射机构用管道连接端口，所述空气环形阵列式喷射机构用环形外壳的内部设置有连通空气环形阵列式喷射机构用管道连接端口和空气环形阵列式喷射机构用环形孔的空气环形阵列式喷射机构用进气孔，所述空气环形阵列式喷射机构用环形外壳的侧面设置有多个与其一体式结构的空气环形阵列式喷射机构用排气管道，每个所述空气环形阵列式喷射机构用排气管道的内部均设置有空气环形阵列式喷射机构用排气孔，所述空气环形阵列式喷射机构用排气孔的一端连通空气环形阵列式喷射机构用环形孔，所述空气环形阵列式喷射机构用排气孔的另一端连通空气环形阵列式喷射机构用环形外壳外界。

进一步地，多个所述空气环形阵列式喷射机构用排气管道关于所述空气环形阵列式喷射机构用环形外壳的轴心线为圆心呈环形阵列设置。

进一步地，所述空气环形阵列式喷射机构用环形外壳通过空气环形阵列式喷射机构用中心孔卡接在液体储存外壳的侧面，且所述空气环形阵列式喷射机构用管道连接端口与主连接管道连接。

进一步地，所述水流传递旋转驱动机构包括水流传递旋转驱动机构用活塞板、水流传递旋转驱动机构用旋转轴、水流传递旋转驱动机构用连接板、水流传递旋转驱动机构用环形环形凹槽结构、水流传递旋转驱动机构用环形密封圈、水流传递旋转驱动机构用中心孔、水流传递旋转驱动机构用螺栓孔、水流传递旋转驱动机构用第一轴承、水流传递旋转驱动机构用第二轴承、水流传递旋转驱动机构用第一密封圈和水流传递旋转驱动机构用第二密封圈；所述水流传递旋转驱动机构用活塞板的一端面中心设置有与其一体式结构的水流传递旋转驱动机构用旋转轴，所述水流传递旋转驱动机构用旋转轴的一端设置有与其一体式结构的水流传递旋转驱动机构用连接板，所述水流传递旋转驱动机构用活塞板的侧面设置有多个水流传递旋转驱动机构用环形环形凹槽结构，每个所述水流传递旋转驱动机构用环形环形凹槽结构的内部均安装一水流传递旋转驱动机构用环形密封圈，所述水流传递旋转驱动机构用活塞板、水流传递旋转驱动机构用旋转轴和水流传递旋转驱动机构用连接板的中心均设置有水流传递旋转驱动机构用中心孔，所述水流传递旋转驱动机构用连接板的内部设置有多个用于连接的水流传递旋转驱动机构用螺栓孔，所述水流传递旋转驱动机构用旋转轴在位于所述水流传递旋转驱动机构用活塞板一端的轴体上安装一水流传递旋转驱动机构用第一轴承，所述水流传递旋转驱动机构用中心孔另一端的轴体上安装一水流传递旋转驱动机构用第二轴承，所述水流传递旋转驱动机构用旋转轴在位于所述水流传递旋转驱动机构用第一轴承和水流传递旋转驱动机构用第二轴承之间的轴体上安装有两对立的水流传递旋转驱动机构用第一密封圈和水流传递旋转驱动机构用第二密封圈。

进一步地，所述水流传递旋转驱动机构用活塞板安装在液体储存空间的内部，所述水流传递旋转驱动机构用旋转轴安装在旋转轴安装孔的内部，所述水流传递旋转驱动机构用连接板通过插入到水流传递旋转驱动机构用螺栓孔内部的螺栓与水流环形阵列式旋转喷水机构固定连接。

进一步地，所述水流传递旋转驱动机构用第一轴承安装在旋转轴安装孔的一端，所述水流传递旋转驱动机构用第二轴承安装在旋转轴安装孔的另一端，所述水流传递旋转驱动机构用第一密封圈和水流传递旋转驱动机构用第二密封圈在安装后，位于涡轮安装空间的两侧。

进一步地，所述水流环形阵列式旋转喷水机构包括水流环形阵列式旋转喷水机构用空心外壳、水流环形阵列式旋转喷水机构用液体流动空间、水流环形阵列式旋转喷水机构用排液管道、水流环形阵列式旋转喷水机构用排液孔、水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构、水流环形阵列式旋转喷水机构用密封垫圈、水流环形阵列式旋转喷水机构用流动孔和水流环形阵列式旋转喷水机构用螺纹孔；所述水流环形阵列式旋转喷水机构用空心外壳的内部设置有水流环形阵列式旋转喷水机构用液体流动空间，所述水流环形阵列式旋转喷水机构用空心外壳的侧面设置有多个与其一体式结构的水流环形阵列式旋转喷水机构用排液管道，所述水流环形阵列式旋转喷水机构用排液管道的内部设置有水流环形阵列式旋转喷水机构用排液孔，所述水流环形阵列式旋转喷水机构用空心外壳底部的中心设置有水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构，所述水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构的内部安装一水流环形阵列式旋转喷水机构用密封垫圈，所述水流环形阵列式旋转喷水机构用密封垫圈和水流环形阵列式旋转喷水机构用空心外壳的底部中心设置有水流环形阵列式旋转喷水机构用流动孔，所述水流环形阵列式旋转喷水机构用空心外壳的底表面设置有多个用于连接的水流环形阵列式旋转喷水机构用螺纹孔。

进一步地，多个所述水流环形阵列式旋转喷水机构用排液管道关于所述水流环形阵列式旋转喷水机构用空心外壳的轴心线为圆心呈环形阵列设置，且所述水流环形阵列式旋转喷水机构用排液管道的轴心线与水平面呈45°-60°夹角。

进一步地，所述水流环形阵列式旋转喷水机构用螺纹孔与插入到水流传递旋转驱动机构用螺栓孔内部的螺栓之间通过螺栓连接，且所述水流环形阵列式旋转喷水机构用流动孔与水流传递旋转驱动机构用中心孔连通。

与现有技术相比，本发明的有益效果是：本发明利用强大的空气气压驱动部件快速旋转，再将注入的液体以360°旋转的趋势喷射出，水流在360°形式的喷射，能够将周围的粪便彻底清洁，清洁度高，而且，在水流喷射的同时，用于驱动的风力能够均匀的向周围喷射，从而将位于地面的积水吹散，达到更好的清洁效果，而且，该装置具有空气环形阵列式喷射机构，能够将用于驱动过后的空气以环形阵列式向外喷射，有效利用了风力，而且具有风力清洗功能，此外，该装置具有水流传递旋转驱动机构，既能够将水流进行运输，又能够起到旋转力度的传递作用，另外，该装置具有水流环形阵列式旋转喷水机构，能够将强大的水流在360°旋转的趋势喷射，实现360°的喷水，提高了清洁面积，实用性强。

附图说明

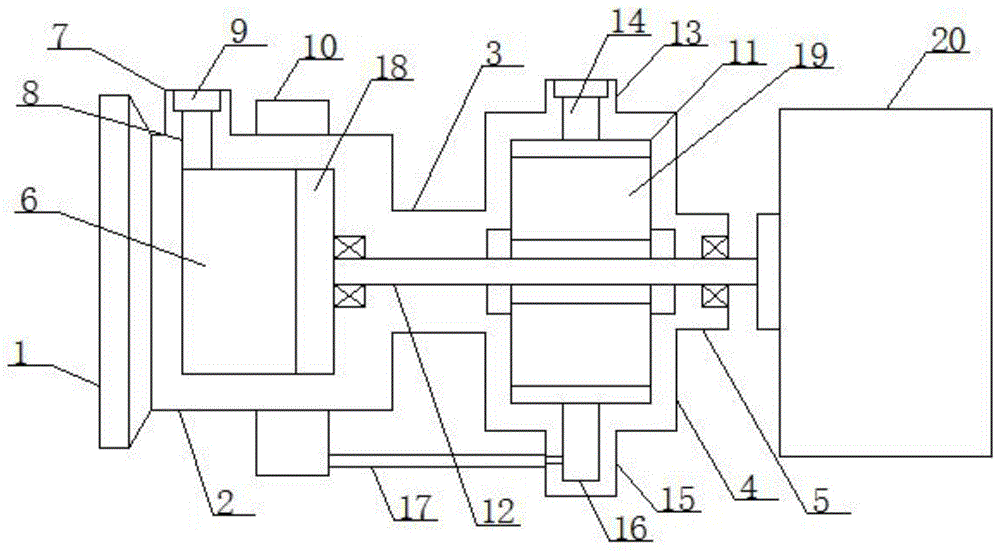

图1为本发明一种畜牧业用圈养室清洁装置的全剖结构示意图；

图2为本发明一种畜牧业用圈养室清洁装置中空气环形阵列式喷射机构的结构示意图；

图3为本发明一种畜牧业用圈养室清洁装置中水流传递旋转驱动机构的结构示意图；

图4为本发明一种畜牧业用圈养室清洁装置中水流环形阵列式旋转喷水机构的结构示意图；

图中：1，底部支撑基板、2，液体储存壳体、3，支撑壳体、4，涡轮安装外壳、5，限位壳体、6，液体储存空间、7，主进液管道、8，主进液孔、9，主管道连接端口、10，空气环形阵列式喷射机构、101，空气环形阵列式喷射机构用环形外壳、102，空气环形阵列式喷射机构用中心孔、103，空气环形阵列式喷射机构用环形孔、104，空气环形阵列式喷射机构用进气管道、105，空气环形阵列式喷射机构用管道连接端口、106，空气环形阵列式喷射机构用进气孔,107，空气环形阵列式喷射机构用排气管道,108，空气环形阵列式喷射机构用排气孔、11，涡轮安装空间、12，旋转轴安装孔、13，主进气管道、14，主进气孔、15，主排气管道、16，主排气孔、17，主连接管道、18，水流传递旋转驱动机构、181，水流传递旋转驱动机构用活塞板,182，水流传递旋转驱动机构用旋转轴,183，水流传递旋转驱动机构用连接板,184，水流传递旋转驱动机构用环形环形凹槽结构,185，水流传递旋转驱动机构用环形密封圈,186，水流传递旋转驱动机构用中心孔,187，水流传递旋转驱动机构用螺栓孔,188，水流传递旋转驱动机构用第一轴承,189，水流传递旋转驱动机构用第二轴承、1810，水流传递旋转驱动机构用第一密封圈、1811，水流传递旋转驱动机构用第二密封圈、19，主涡轮、20，水流环形阵列式旋转喷水机构、201，水流环形阵列式旋转喷水机构用空心外壳,202，水流环形阵列式旋转喷水机构用液体流动空间,203，水流环形阵列式旋转喷水机构用排液管道、204，水流环形阵列式旋转喷水机构用排液孔,205，水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构,206，水流环形阵列式旋转喷水机构用密封垫圈,207，水流环形阵列式旋转喷水机构用流动孔,208，水流环形阵列式旋转喷水机构用螺纹孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明提供的一种实施例：包括底部支撑基板1，所述底部支撑基板1的上表面安装一液体储存壳体2，所述液体储存壳体2上表面的中心设置有与其一体式结构的支撑壳体3，所述支撑壳体3的顶部设置有与其一体式结构的涡轮安装外壳4，所述涡轮安装外壳4顶部中心设置有与其一体式结构的限位壳体5，所述液体储存壳体2的内部设置有液体储存空间6，所述液体储存壳体2侧面的底部设置有与其一体式结构的主进液管道7，所述主进液管道7一端的内部设置有主管道连接端口9，所述主进液管道7的内部设置有连通主管道连接端口9和液体储存空间6的主进液孔8，所述液体储存壳体2的侧面套接一空气环形阵列式喷射机构10，所述涡轮安装外壳4的内部设置有涡轮安装空间11，所述液体储存壳体2、支撑壳体3、涡轮安装外壳4和限位壳体5的内部均设置有旋转轴安装孔12，所述液体储存空间6和旋转轴安装孔12的内部安装有水流传递旋转驱动机构18，位于所述涡轮安装空间11的轴体上安装一主涡轮19，所述水流传递旋转驱动机构18的顶部安装一水流环形阵列式旋转喷水机构20，所述涡轮安装外壳4的侧面在对立部位分别设置有与其一体式结构的主进气管道13和主排气管道15，所述主进气管道13和主排气管道15的内部分别设置有主进气孔14和主排气孔16，所述主排气孔16和空气环形阵列式喷射机构10之间通过一主连接管道17连接。

请参阅图2，所述空气环形阵列式喷射机构10包括空气环形阵列式喷射机构用环形外壳101、空气环形阵列式喷射机构用中心孔102、空气环形阵列式喷射机构用环形孔103、空气环形阵列式喷射机构用进气管道104、空气环形阵列式喷射机构用管道连接端口105、空气环形阵列式喷射机构用进气孔106、空气环形阵列式喷射机构用排气管道107和空气环形阵列式喷射机构用排气孔108；所述空气环形阵列式喷射机构用环形外壳101的中心设置有连通空气环形阵列式喷射机构用环形外壳101上下端面的空气环形阵列式喷射机构用中心孔102，所述空气环形阵列式喷射机构用环形外壳101在位于空气环形阵列式喷射机构用环形外壳101侧面和空气环形阵列式喷射机构用中心孔102之间部位的内部设置有一环形的空气环形阵列式喷射机构用环形孔103，所述空气环形阵列式喷射机构用环形外壳101的上表面设置有与其一体式结构的空气环形阵列式喷射机构用进气管道104，所述空气环形阵列式喷射机构用进气管道104的内部设置有空气环形阵列式喷射机构用管道连接端口105，所述空气环形阵列式喷射机构用环形外壳101的内部设置有连通空气环形阵列式喷射机构用管道连接端口105和空气环形阵列式喷射机构用环形孔103的空气环形阵列式喷射机构用进气孔106，所述空气环形阵列式喷射机构用环形外壳101的侧面设置有多个与其一体式结构的空气环形阵列式喷射机构用排气管道107，每个所述空气环形阵列式喷射机构用排气管道107的内部均设置有空气环形阵列式喷射机构用排气孔108，所述空气环形阵列式喷射机构用排气孔108的一端连通空气环形阵列式喷射机构用环形孔103，所述空气环形阵列式喷射机构用排气孔108的另一端连通空气环形阵列式喷射机构用环形外壳101外界；多个所述空气环形阵列式喷射机构用排气管道107关于所述空气环形阵列式喷射机构用环形外壳101的轴心线为圆心呈环形阵列设置；所述空气环形阵列式喷射机构用环形外壳101通过空气环形阵列式喷射机构用中心孔102卡接在液体储存外壳2的侧面，且所述空气环形阵列式喷射机构用管道连接端口105与主连接管道17连接，其主要作用是：由于空气环形阵列式喷射机构用管道连接端口105与主连接管道17连接，所以驱动过后的空气会通过空气环形阵列式喷射机构用管道连接端口105进入，进入后，经过空气环形阵列式喷射机构用排气管道107排出，由于多个所述空气环形阵列式喷射机构用排气管道107关于所述空气环形阵列式喷射机构用环形外壳101的轴心线为圆心呈环形阵列设置，所以该气体会向周围发散，起到吹散作用。

请参阅图3，所述水流传递旋转驱动机构18包括水流传递旋转驱动机构用活塞板181、水流传递旋转驱动机构用旋转轴182、水流传递旋转驱动机构用连接板183、水流传递旋转驱动机构用环形环形凹槽结构184、水流传递旋转驱动机构用环形密封圈185、水流传递旋转驱动机构用中心孔186、水流传递旋转驱动机构用螺栓孔187、水流传递旋转驱动机构用第一轴承188、水流传递旋转驱动机构用第二轴承189、水流传递旋转驱动机构用第一密封圈1810和水流传递旋转驱动机构用第二密封圈1811；所述水流传递旋转驱动机构用活塞板181的一端面中心设置有与其一体式结构的水流传递旋转驱动机构用旋转轴182，所述水流传递旋转驱动机构用旋转轴182的一端设置有与其一体式结构的水流传递旋转驱动机构用连接板183，所述水流传递旋转驱动机构用活塞板181的侧面设置有多个水流传递旋转驱动机构用环形环形凹槽结构184，每个所述水流传递旋转驱动机构用环形环形凹槽结构184的内部均安装一水流传递旋转驱动机构用环形密封圈185，所述水流传递旋转驱动机构用活塞板181、水流传递旋转驱动机构用旋转轴182和水流传递旋转驱动机构用连接板183的中心均设置有水流传递旋转驱动机构用中心孔186，所述水流传递旋转驱动机构用连接板183的内部设置有多个用于连接的水流传递旋转驱动机构用螺栓孔187，所述水流传递旋转驱动机构用旋转轴182在位于所述水流传递旋转驱动机构用活塞板181一端的轴体上安装一水流传递旋转驱动机构用第一轴承188，所述水流传递旋转驱动机构用中心孔186另一端的轴体上安装一水流传递旋转驱动机构用第二轴承189，所述水流传递旋转驱动机构用旋转轴182在位于所述水流传递旋转驱动机构用第一轴承188和水流传递旋转驱动机构用第二轴承189之间的轴体上安装有两对立的水流传递旋转驱动机构用第一密封圈1810和水流传递旋转驱动机构用第二密封圈1811；所述水流传递旋转驱动机构用活塞板181安装在液体储存空间6的内部，所述水流传递旋转驱动机构用旋转轴182安装在旋转轴安装孔12的内部，所述水流传递旋转驱动机构用连接板183通过插入到水流传递旋转驱动机构用螺栓孔187内部的螺栓与水流环形阵列式旋转喷水机构20固定连接；所述水流传递旋转驱动机构用第一轴承188安装在旋转轴安装孔12的一端，所述水流传递旋转驱动机构用第二轴承189安装在旋转轴安装孔12的另一端，所述水流传递旋转驱动机构用第一密封圈1810和水流传递旋转驱动机构用第二密封圈1811在安装后，位于涡轮安装空间11的两侧，其主要作用是：由于水流传递旋转驱动机构用活塞板181安装在液体储存空间6的内部，所述水流传递旋转驱动机构用旋转轴182安装在旋转轴安装孔12的内部，所述水流传递旋转驱动机构用连接板183通过插入到水流传递旋转驱动机构用螺栓孔187内部的螺栓与水流环形阵列式旋转喷水机构20固定连接；所述水流传递旋转驱动机构用第一轴承188安装在旋转轴安装孔12的一端，所述水流传递旋转驱动机构用第二轴承189安装在旋转轴安装孔12的另一端，所述水流传递旋转驱动机构用第一密封圈1810和水流传递旋转驱动机构用第二密封圈1811在安装后，位于涡轮安装空间11的两侧，所以该装置具有旋转作用，同时液体能够通过水流传递旋转驱动机构用中心孔186能够传递水流的作用，主涡轮19能够带动水流环形阵列式旋转喷水机构20旋转，在旋转的前提下，将液体排出。

请参阅图4，所述水流环形阵列式旋转喷水机构20包括水流环形阵列式旋转喷水机构用空心外壳201、水流环形阵列式旋转喷水机构用液体流动空间202、水流环形阵列式旋转喷水机构用排液管道203、水流环形阵列式旋转喷水机构用排液孔204、水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构205、水流环形阵列式旋转喷水机构用密封垫圈206、水流环形阵列式旋转喷水机构用流动孔207和水流环形阵列式旋转喷水机构用螺纹孔208；所述水流环形阵列式旋转喷水机构用空心外壳201的内部设置有水流环形阵列式旋转喷水机构用液体流动空间202，所述水流环形阵列式旋转喷水机构用空心外壳201的侧面设置有多个与其一体式结构的水流环形阵列式旋转喷水机构用排液管道203，所述水流环形阵列式旋转喷水机构用排液管道203的内部设置有水流环形阵列式旋转喷水机构用排液孔204，所述水流环形阵列式旋转喷水机构用空心外壳201底部的中心设置有水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构205，所述水流环形阵列式旋转喷水机构用密封垫圈安装凹槽结构205的内部安装一水流环形阵列式旋转喷水机构用密封垫圈206，所述水流环形阵列式旋转喷水机构用密封垫圈206和水流环形阵列式旋转喷水机构用空心外壳201的底部中心设置有水流环形阵列式旋转喷水机构用流动孔207，所述水流环形阵列式旋转喷水机构用空心外壳201的底表面设置有多个用于连接的水流环形阵列式旋转喷水机构用螺纹孔208；多个所述水流环形阵列式旋转喷水机构用排液管道203关于所述水流环形阵列式旋转喷水机构用空心外壳201的轴心线为圆心呈环形阵列设置，且所述水流环形阵列式旋转喷水机构用排液管道203的轴心线与水平面呈45°-60°夹角；所述水流环形阵列式旋转喷水机构用螺纹孔208与插入到水流传递旋转驱动机构用螺栓孔187内部的螺栓之间通过螺栓连接，且所述水流环形阵列式旋转喷水机构用流动孔207与水流传递旋转驱动机构用中心孔186连通，其主要作用是：由于多个所述水流环形阵列式旋转喷水机构用排液管道203关于所述水流环形阵列式旋转喷水机构用空心外壳201的轴心线为圆心呈环形阵列设置，且所述水流环形阵列式旋转喷水机构用排液管道203的轴心线与水平面呈45°-60°夹角；所述水流环形阵列式旋转喷水机构用螺纹孔208与插入到水流传递旋转驱动机构用螺栓孔187内部的螺栓之间通过螺栓连接，且所述水流环形阵列式旋转喷水机构用流动孔207与水流传递旋转驱动机构用中心孔186连通，所以该装置能够在旋转的前提下向地面喷射水流。

具体使用方式：本发明工作中，将该装置的底部支撑基座1放置到卷扬室地面的中心部位，然后将一水泵的排水口和主进液管道7之间通过软管连接，再将一空气压缩机的的排气口和主进气管道13之间通过一软管连接，工作时，同时打开水泵和空气压缩机，在空气压缩机的作用下，空气不断经过主涡轮19，由于空气的流动性，会带动水流传递旋转驱动机构18旋转，同时，水流也会通过水流传递旋转驱动机构18进入到水流环形阵列式旋转喷水机构20的内部，而水流会在水流环形阵列式旋转喷水机构20旋转的前提下，喷射向地面，从而对地面形成冲击力，对地面进行清洁作用，用于驱动的风力进入到空气环形阵列式喷射机构10的内部，再喷射出，从而对地面形成冲击力，能够将残留地面的水流进行吹干，从而进行高效的清洁作用。
