一种城市绿化用土壤修复装置的制作方法

本实用新型属于城市绿化技术领域，具体涉及一种城市绿化用土壤修复装置。

背景技术：

随着我国工业生产规模的不断扩大和城市化的快速发展，大量重金属进入土壤，受重金属污染的土壤会导致土壤的理化及生物特性发生变异，对赖以生存的动植物等产生刺激和生物毒理，在改变土壤环境生态系统的同时土壤中积累的重金属会通过食物链富集最终对人类健康产生危害，除此之外，受重金属污染的土壤还会对长期直接暴露于污染土壤的居民产生较大的致癌风险，严重威胁居民的身体健康，因此对城市绿化用土壤修复装置的需求愈加强烈。

现有的技术存在以下问题：

现有的土壤修复工作，大部分是使用人工进行施加药剂修复，且人工施加药剂经常会出现投加不均匀、混合不均匀等情况，不仅会浪费药剂，而且效率较低，使用尤为不便。

技术实现要素：

为解决上述背景技术中提出的问题。本实用新型提供了一种城市绿化用土壤修复装置，具有修复土壤简单方便，利于控制的特点。

为实现上述目的，本实用新型提供如下技术方案：一种城市绿化用土壤修复装置，包括支撑架，所述支撑架的顶部固定连接有限位杆，位于右侧的所述限位杆的顶部固定连接有第一固定板，位于左侧的所述限位杆的顶部固定连接有第二固定板，所述限位杆的外侧套接有减震弹簧，所述减震弹簧的一端固定连接有安装板，所述安装板的底侧中央位置处固定连接有安装座，所述安装座的一侧设有振动电机，所述安装板的顶部中央位置处固定连接有固定座，所述固定座的一侧固定连接有碎土筒，所述碎土筒的前端固定连接有驱动电机，所述第二固定板的顶部固定连接有水泵，所述碎土筒的顶部连通有投料斗。

优选的，所述第一固定板的顶部固定连接有控制面板，且所述控制面板通过电源线电性连接于外界电源，且所述振动电机、驱动电机与水泵依次通过电线电性连接于控制面板。

优选的，所述驱动电机的主轴末端固定连接有碎土刀架，且所述碎土刀架的另一端转动连接于碎土筒。

优选的，所述碎土筒的后端内侧开设有出料口，所述碎土筒的后端固定连接有连接板。

优选的，所述水泵的输出端与输入端均连通有水管，所述水泵的输入端通过水管贯穿连通于储药箱，所述水泵的输出端通过水管连通有喷头。

与现有技术相比，本实用新型的有益效果是：

通过设置的振动电机、减震弹簧、碎土刀架与喷头等，使用碎土刀架可对土壤进行打碎，水泵与喷头配合使用喷洒药剂，方便了药剂与打碎后的土壤混合，且使用振动电机工作，利用减震弹簧进行减震，利于碎土筒振动，此设置使用简单，且保证了碎土筒内的土壤与药剂的混合更加充分，防止了土壤修复不完全造成环境污染，另外，修复后的土壤，可在振动电机的工作下，经出料口与连接板输出碎土筒，便于后续处理工作的进行。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

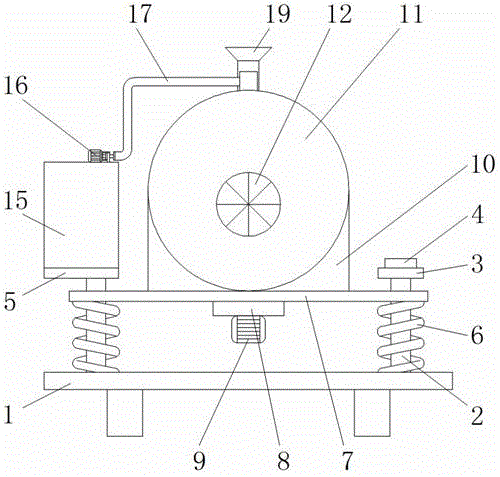

图1为本实用新型的结构示意图；

图2为本实用新型中的碎土刀架的安装结构示意图；

图中：1、支撑架；2、限位杆；3、第一固定板；4、控制面板；5、第二固定板；6、减震弹簧；7、安装板；8、安装座；9、振动电机；10、固定座；11、碎土筒；12、驱动电机；13、碎土刀架；14、连接板；15、储药箱；16、水泵；17、水管；18、喷头；19、投料斗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

请参阅图1-2，本实用新型提供以下技术方案：一种城市绿化用土壤修复装置，包括支撑架1，支撑架1的顶部固定连接有限位杆2，位于右侧的限位杆2的顶部固定连接有第一固定板3，位于左侧的限位杆2的顶部固定连接有第二固定板5，限位杆2的外侧套接有减震弹簧6，减震弹簧6的一端固定连接有安装板7，安装板7的底侧中央位置处固定连接有安装座8，安装座8的一侧设有振动电机9，安装板7的顶部中央位置处固定连接有固定座10，固定座10的一侧固定连接有碎土筒11，碎土筒11的前端固定连接有驱动电机12，第二固定板5的顶部固定连接有水泵16，碎土筒11的顶部连通有投料斗19。

本实施方案中：使用碎土刀架13可对土壤进行打碎，水泵16与喷头18配合使用喷洒药剂，方便了药剂与打碎后的土壤混合，且使用振动电机9工作，利用减震弹簧6进行减震，利于碎土筒11振动，保证了碎土筒11内的土壤与药剂的混合更加充分，利于土壤的修复，另外，修复后的土壤，可在振动电机9的工作下，经出料口与连接板14输出碎土筒11，便于后续处理工作的进行。

具体的，第一固定板3的顶部固定连接有控制面板4，且控制面板4通过电源线电性连接于外界电源，且振动电机9、驱动电机12与水泵16依次通过电线电性连接于控制面板4；利于使用控制面板4进行控制，方便了土壤修复工作的进行。

具体的，驱动电机12的主轴末端固定连接有碎土刀架13，且碎土刀架13的另一端转动连接于碎土筒11；使用驱动电机12带动碎土刀架13转动，可对土壤进行打碎，利于对土壤进行修复。

具体的，碎土筒11的后端内侧开设有出料口，碎土筒11的后端固定连接有连接板14；出料口与连接板14配合，方便了将修复后的土壤输送出碎土筒11。

具体的，水泵16的输出端与输入端均连通有水管17，水泵16的输入端通过水管17贯穿连通于储药箱15，水泵16的输出端通过水管17连通有喷头18；使用呈均匀等间距设置的喷头18进行喷洒药剂，利于对打碎后的土壤进行修复。

本实用新型的工作原理及使用流程：将被污染的土壤经投料斗19投入到碎土筒11内，使用控制面板4控制用电器进行工作，利用振动电机9通过安装座8带动安装板7进行振动，利用安装板7带动碎土筒11进行振动，在碎土筒11振动的同时，使用减震弹簧6进行减震，进一步的在碎土筒11振动的同时，使用驱动电机12带动碎土刀架13对土壤进行打碎，并且使用水泵16与水管17进行抽取储药箱15内的药剂，经喷头18喷洒，利于对打碎后的土壤进行修复，且碎土筒11的振动不仅保证了土壤的修复，而且利用出料口与连接板14可将修复的土壤输送出碎土筒11。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种城市绿化用土壤修复装置，包括支撑架（1），其特征在于：所述支撑架（1）的顶部固定连接有限位杆（2），位于右侧的所述限位杆（2）的顶部固定连接有第一固定板（3），位于左侧的所述限位杆（2）的顶部固定连接有第二固定板（5），所述限位杆（2）的外侧套接有减震弹簧（6），所述减震弹簧（6）的一端固定连接有安装板（7），所述安装板（7）的底侧中央位置处固定连接有安装座（8），所述安装座（8）的一侧设有振动电机（9），所述安装板（7）的顶部中央位置处固定连接有固定座（10），所述固定座（10）的一侧固定连接有碎土筒（11），所述碎土筒（11）的前端固定连接有驱动电机（12），所述第二固定板（5）的顶部固定连接有水泵（16），所述碎土筒（11）的顶部连通有投料斗（19）。

2.根据权利要求1所述的一种城市绿化用土壤修复装置，其特征在于：所述第一固定板（3）的顶部固定连接有控制面板（4），且所述控制面板（4）通过电源线电性连接于外界电源，且所述振动电机（9）、驱动电机（12）与水泵（16）依次通过电线电性连接于控制面板（4）。

3.根据权利要求1所述的一种城市绿化用土壤修复装置，其特征在于：所述驱动电机（12）的主轴末端固定连接有碎土刀架（13），且所述碎土刀架（13）的另一端转动连接于碎土筒（11）。

4.根据权利要求1所述的一种城市绿化用土壤修复装置，其特征在于：所述碎土筒（11）的后端内侧开设有出料口，所述碎土筒（11）的后端固定连接有连接板（14）。

5.根据权利要求1所述的一种城市绿化用土壤修复装置，其特征在于：所述水泵（16）的输出端与输入端均连通有水管（17），所述水泵（16）的输入端通过水管（17）贯穿连通于储药箱（15），所述水泵（16）的输出端通过水管（17）连通有喷头（18）。

技术总结
本实用新型属于城市绿化技术领域，尤其为一种城市绿化用土壤修复装置，包括支撑架，所述支撑架的顶部固定连接有限位杆，位于右侧的所述限位杆的顶部固定连接有第一固定板，位于左侧的所述限位杆的顶部固定连接有第二固定板，所述限位杆的外侧套接有减震弹簧，所述减震弹簧的一端固定连接有安装板，所述安装板的底侧中央位置处固定连接有安装座，所述安装座的一侧设有振动电机，使用碎土刀架可对土壤进行打碎，水泵与喷头配合使用喷洒药剂，方便了药剂与打碎后的土壤混合，且使用振动电机工作，利用减震弹簧进行减震，利于碎土筒振动，此设置使用简单，且保证了碎土筒内的土壤与药剂的混合更加充分，防止了土壤修复不完全造成环境污染。

技术研发人员：韦文祥
受保护的技术使用者：南安市祁兴机械贸易有限公司
技术研发日：2020.01.14
技术公布日：2020.11.27
