一种宠物用便盆的制作方法

[0001]
本实用新型涉及一种宠物用品技术领域，具体是一种宠物用便盆。


背景技术：

[0002]
宠物指人们为了精神目的，而不是为了经济目的而豢养的生物。传统的宠物是指哺乳纲或鸟纲的动物，养着用于玩赏和作伴。实际生活中的宠物包括鱼纲、爬行纲、两栖纲、昆虫，甚至植物，用于观赏、作伴、舒缓人们的精神压力。随着人们生活品质的提高，饲养宠物的人数也在逐渐增多，特别是饲养宠物狗的人数，为了增加居家的洁净度，防止宠物狗随地大小便，需要使用盆边。
[0003]
但是现有技术中，多数宠物用便盆无法减少宠物狗的液体排泄物与外界的接触面积，使得液体排泄物的异味易散发，由于宠物狗的小便次数远远大于大便次数，需要使用者经常进行清理，增加了劳动强度。


技术实现要素：

[0004]
本实用新型的目的在于提供一种宠物用便盆，以解决上述背景技术中提出的问题。
[0005]
为实现上述目的，本实用新型提供如下技术方案：
[0006]
一种宠物用便盆，包括盒体，所述盒体的顶部设置有通孔，所述盒体的内部中间固定连接有隔板，所述隔板将盒体的内部从上至下依次分隔为收集室和储存室，且隔板的中间开设有连接孔，所述收集室的内部上侧设置有过滤网，且收集室的两侧对称设置有滑槽，所述过滤网的顶部固定连接有竖轴，且过滤网的两侧对称固定连接有滑块，所述盒体两侧外部的上部贯穿有进液管，且盒体前侧的下部贯穿有排液管。
[0007]
作为本实用新型进一步的方案：所述通孔与收集室连通，所述收集室与储存室通过连接孔连通，所述隔板主视的竖截面为“v”字形状，所述隔板的一侧与水平面成15
°
夹角。
[0008]
作为本实用新型再进一步的方案：所述过滤网与收集室相适配，所述滑槽的顶部与盒体顶部的外部连通，滑槽与滑块相适配，所述滑块处于滑槽的内部，且滑块与滑槽通过滑动连接。
[0009]
作为本实用新型再进一步的方案：所述进液管处于盒体内部的一端与收集室连通，所述排液管处于盒体内部的一端与储存室连通。
[0010]
作为本实用新型再进一步的方案：所述盒体的底部固定连接有支脚，所述支脚设置有四个，四个所述支脚分别设置在盒体底部的四个角处。
[0011]
作为本实用新型再进一步的方案：所述盒体的顶部固定连接有挡板，所述挡板的两侧外壁对称固定连接有把手，所述挡板俯视的横截面为“n”字形状，所述挡板设置在盒体顶部的外沿处，且挡板与盒体相适配。
[0012]
与现有技术相比，本实用新型的有益效果是：通过收集室、储存室、隔板和连接孔之间的配合使用，实现了对宠物液体排泄物的收集与储存，减少了液体排泄物与外界接触
的面积，即减少了异味的散发，即可减少人们的劳动强度，且通过通孔、竖轴、滑槽、滑块、隔板、连接孔、进液管和排液管之间的配合使用，方便对宠物的固体和液体排泄物进行清理，增加了该便盆使用的便捷性。
附图说明
[0013]

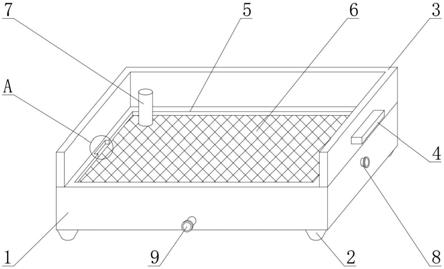

图1为一种宠物用便盆的结构示意图。
[0014]
图2为一种宠物用便盆中主视图的剖面图。
[0015]
图3为一种宠物用便盆中a放大的结构示意图。
[0016]
图中标记：1、盒体；2、支脚；3、挡板；4、把手；5、通孔；6、过滤网；7、竖轴；8、进液管；9、排液管；10、隔板；11、收集室；12、储存室；13、连接孔；14、滑槽；15、滑块。
具体实施方式
[0017]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0018]
请参阅图1～3，本实用新型实施例中，一种宠物用便盆，包括盒体1，盒体1的底部固定连接有支脚2，支脚2设置有四个，四个支脚2分别设置在盒体1底部的四个角处，盒体1的顶部固定连接有挡板3，挡板3的两侧外壁对称固定连接有把手4，挡板3俯视的横截面为“n”字形状，挡板3设置在盒体1顶部的外沿处，且挡板3与盒体1相适配，盒体1的顶部设置有通孔5，盒体1的内部中间固定连接有隔板10，隔板10将盒体1的内部从上至下依次分隔为收集室11和储存室12，且隔板10的中间开设有连接孔13，通孔5与收集室11连通，收集室11与储存室12通过连接孔13连通，隔板10主视的竖截面为“v”字形状，隔板10的一侧与水平面成15
°
夹角，收集室11的内部上侧设置有过滤网6，且收集室11的两侧对称设置有滑槽14，过滤网6的顶部固定连接有竖轴7，且过滤网6的两侧对称固定连接有滑块15，过滤网6与收集室11相适配，滑槽14的顶部与盒体1顶部的外部连通，滑槽14与滑块15相适配，滑块15处于滑槽14的内部，且滑块15与滑槽14通过滑动连接，盒体1两侧外部的上部贯穿有进液管8，且盒体1前侧的下部贯穿有排液管9，进液管8处于盒体1内部的一端与收集室11连通，排液管9处于盒体1内部的一端与储存室12连通。
[0019]
本实用新型的工作原理是：在使用过程中，宠物可以可以在过滤网6上进行排泄，固体排泄物被阻挡至过滤网6的上侧，液体排泄物穿过过滤网6进入收集室11，通过隔板10使液体排泄物向连接孔13处流动，最后穿过连接孔13进入储存室12，既能对液体排泄物进行收集储存，又能减少了液体排泄物与外界的接触面积，减少了异味的散发，当需要对该便盆进行清理时，通过对竖轴7施加一个向上的力，使滑块15从滑槽14内部移出，即可将过滤网6通过通孔5取出，对固体排泄物进行清理，然后通过进液管8输送清洗水，清洗水进入收集室11，然后再通过连接孔13进入储存室，最后通过排液管9排出，实现了对液体排泄物的清理，增加了清理的便捷性。
[0020]
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进
行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
