一种畜牧业用无污染饲料槽的制作方法

1.本实用新型涉及畜牧业技术领域，具体为一种畜牧业用无污染饲料槽。


背景技术：

2.随着社会的进步，人们的生活水平越来越高，人们对食物的需求也越来越大，其中人们对肉类的需求也越来越高了，这就直接导致了畜牧业快速的发展，然而养殖户在喂养牲畜时所用的饲料槽存在清理不便和牲畜未吃完的饲料无法处理，只能倒掉，会对环境造成污染，因此设计了一种畜牧业用无污染饲料槽。


技术实现要素：

3.本实用新型的目的在于提供一种畜牧业用无污染饲料槽，以解决上述背景技术中提出的清理不便和牲畜未吃完的饲料无法处理，只能倒掉，会对环境造成污染的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种畜牧业用无污染饲料槽，包括搅拌箱、食物槽、饮水槽、防护箱和蓄水池，所述搅拌箱的正面固定安装有开关，所述搅拌箱内壁的右侧固定安装有斜面安装板，所述斜面安装板的顶端开设有空腔，所述空腔的内部固定安装有轴承，所述搅拌箱的右侧开设有第二通孔，所述搅拌箱的右侧通过合页铰接安装有活动盖板，且活动盖板与第二通孔相互配合，所述防护箱右侧的搅拌箱顶端固定安装有入料口，所述入料口的顶端设置有密封塞，所述搅拌箱的顶端开设有第一通孔，所述搅拌箱的顶端固定安装有防护箱，所述防护箱的内部固定安装有电机，所述电机的底端固定安装有搅拌轴，且搅拌轴通过第一通孔延伸至空腔内部的轴承上，所述食物槽的右侧开设有第四通孔，所述蓄水池的左侧开设有第三通孔，所述第三通孔的左侧连接有斜管，且斜管的左侧延伸至第四通孔的内部，所述食物槽的左侧开设有第五通孔，所述搅拌箱的一侧开设有第七通孔，所述饮水槽的左侧开设有第六通孔，且第六通孔、第七通孔和第五通孔相连通，所述第六通孔、第七通孔和第五通孔的内部皆插入有连接管。
5.优选的，所述搅拌箱内部的底端设置有斜面结构。
6.优选的，所述搅拌轴在搅拌箱内部的顶端固定安装有刮边叶，且刮边叶与搅拌箱的内壁相互配合。
7.优选的，所述蓄水池左侧的内壁上开设有滑轨，所述滑轨的内部活动安装有滑块，所述滑块与滑轨组成了一种滑动结构，所述滑块的右侧固定安装有挡板。
8.优选的，所述密封塞的顶端固定连接有连接线，且连接线远离密封塞的一端通过固定板固定安装于搅拌箱上。
9.优选的，所述开关的输出端通过导线与电机的输入端电连接。
10.与现有技术相比，本实用新型的有益效果是：
11.1、通过设置有斜管、挡板、滑轨、滑块、第三通孔、第四通孔、连接管、第五通孔、第七通孔和第六通孔，使得食物槽内部的饲料残渣方便清理，且饲料残渣还会得到有效的利用，十分的环保。
12.2、通过设置有刮边叶，使得搅拌箱在对饲料进行搅拌时其内壁上不至于有依附物，进一步的使得饲料搅拌的更加完全，十分具有实用性。
13.3、通过设置有连接线，使得密封塞被固定连接于搅拌箱上，防止密封塞丢失，通过设置有斜面结构，使得搅拌箱在对饲料搅拌完毕后的饲料可通过这个斜面结构滑动至食物槽的内部，十分具有实用性。
附图说明

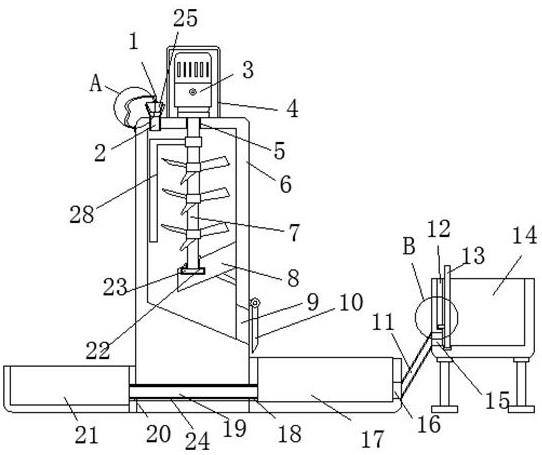

14.图1为本实用新型的结构正视剖面示意图；
15.图2为本实用新型的结构正视示意图；
16.图3为本实用新型的图1中a处结构局部放大示意图；
17.图4为本实用新型的图1中b处结构局部放大示意图。
18.图中：1、连接线；2、入料口；3、电机；4、防护箱；5、第一通孔；6、搅拌箱；7、搅拌轴；8、斜面安装板；9、第二通孔；10、活动盖板；11、斜管；12、滑轨；13、挡板；14、蓄水池；15、第三通孔；16、第四通孔；17、食物槽；18、第五通孔；19、连接管；20、第六通孔；21、饮水槽；22、空腔；23、轴承；24、第七通孔；25、密封塞；26、滑块；27、开关；28、刮边叶。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供的一种实施例：
21.一种畜牧业用无污染饲料槽，包括搅拌箱6、食物槽17、饮水槽21、防护箱4和蓄水池14，搅拌箱6的正面固定安装有开关27，搅拌箱6内壁的右侧固定安装有斜面安装板8，斜面安装板8的顶端开设有空腔22，空腔22的内部固定安装有轴承23，搅拌箱6的右侧开设有第二通孔9，搅拌箱6的右侧通过合页铰接安装有活动盖板10，且活动盖板10与第二通孔9相互配合，搅拌箱6内部的底端设置有斜面结构，被搅拌完毕后的饲料因为重力流动至食物槽17的内部。
22.防护箱4右侧的搅拌箱6顶端固定安装有入料口2，入料口2的顶端设置有密封塞25，密封塞25的顶端固定连接有连接线1，且连接线1远离密封塞25的一端通过固定板固定安装于搅拌箱6上，防止密封塞25丢失。
23.搅拌箱6的顶端开设有第一通孔5，搅拌箱6的顶端固定安装有防护箱4，防护箱4的内部固定安装有电机3，电机3的底端固定安装有搅拌轴7，且搅拌轴7通过第一通孔5延伸至空腔22内部的轴承23上，述蓄水池14左侧的内壁上开设有滑轨12，滑轨12的内部活动安装有滑块26，滑块26与滑轨12组成了一种滑动结构，滑块26的右侧固定安装有挡板13，使得工作人员可通过这个滑动结构将13抽离。
24.食物槽17的右侧开设有第四通孔16，蓄水池14的左侧开设有第三通孔15，第三通孔15的左侧连接有斜管11，且斜管11的左侧延伸至第四通孔16的内部，搅拌轴7在搅拌箱6内部的顶端固定安装有刮边叶28，且刮边叶28与搅拌箱6的内壁相互配合，使得搅拌箱6在
对饲料进行搅拌时其内壁上不至于有依附物。
25.食物槽17的左侧开设有第五通孔18，搅拌箱6的一侧开设有第七通孔24，饮水槽21的左侧开设有第六通孔20，且第六通孔20、第七通孔24和第五通孔18相连通，第六通孔20、第七通孔24和第五通孔18的内部皆插入有连接管19，使得食物槽17内部的饲料残渣方便清理，且饲料残渣还会得到有效的利用，不至于浪费，十分的环保。
26.工作原理：当工作人员需要喂养牲畜时，首先对连接线1施力，从而带动密封塞25从入料口2中脱离，这时工作人员打开开关27，当开关27被打开后电机3会高速转动，电机3高速转动会带动搅拌轴7进行高速转动，这时工作人员只需将需要搅拌的饲料通过入料口2放入搅拌箱6的内部即可，搅拌箱6内部的搅拌轴7高速转动随之将饲料搅拌完毕，当饲料搅拌完毕后，因为搅拌箱6底端设置有斜面结构，所以被搅拌完毕后的饲料会因为重力流动至食物槽17的内部，当牲畜在食物槽17内部食用完毕后，食物槽17内部的残留物需要清理时，这时工作人员只需通过对蓄水池14内部进行加水，当蓄水池14内部的水盛满后，工作人员只需通过滑轨12和滑块26所组成的滑动结构将挡板13抽离，这时蓄水池14内部的水会从第三通孔15内部流入斜管11内部，在蓄水池14内部的水因为重力势能，加上斜管11设置成斜的，其内部的水会高速的对食物槽17的内部进行清理，其内部的残留物也会从连接管19内流入饮水槽21的内部，这时牲畜可在饮水槽21的内部进行喝水。
27.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
