一种海参养殖用饵料自动化投喂系统的制作方法

本发明涉及海参养殖技术领域，具体为一种海参养殖用饵料自动化投喂系统。

背景技术：

海参，属海参纲，是生活在海边至8000米的海洋棘皮动物，距今已有六亿多年的历史，海参以海底藻类和浮游生物为食，全身长满肉刺，广布于世界各海洋中。我国南海沿岸种类较多，约有二十余种海参可供食用，海参同人参、燕窝、鱼翅齐名，是世界八大珍品之一；

海参在养殖过程中，需要对养殖池进行饵料投喂工作，现有投喂方法多为人工投喂，费时费力，中国专利cn110063285a公开了一种海参养殖池全自动饵料投喂系统，它包括若干料缸，若干料缸的顶面均设置有送料管一，送料管一的另一端管口与磨料机相连；料缸上安装有搅拌机；若干料缸之间设置有连通管；

该投喂系统可进行饵料的自动化投喂，但是该投喂系统功能单一，不能根据实际需求对养殖池进行饵料的定量投喂，且该投喂系统无法保障养殖池内均匀投喂，投喂效果不理想，使用不方便。

技术实现要素：

针对现有技术的不足，本发明提供了一种海参海参养殖用饵料自动化投喂系统，解决了现有装置无法定量投喂，投喂不均匀的问题。

为实现以上目的，本发明通过以下技术方案予以实现：一种海参养殖用饵料自动化投喂系统，包括粉碎箱以及养殖池，其特征在于，所述养殖池两侧安装有一对电动导轨，一对所述电动导轨上安装有一对电动滑块，一对所述电动滑块之间安装有支架，所述支架上安装有出料管，所述出料管两侧沿长度方向均匀布设有若干分流管，若干所述分流管上安装有若干喷头，所述粉碎箱内安装有粉碎混合单元，所述粉碎箱下方安装有定量输料单元，所述定量输料单元与所述出料管连通。

优选的，所述粉碎混合单元包括粉碎结构以及混合结构。

优选的，所述粉碎结构包括设于所述粉碎箱左侧上方的进料斗，所述粉碎箱内且位于所述进料斗下方处设有一对粉碎辊，所述粉碎箱侧壁上方设有进料管，所述粉碎箱下方设有混合腔，所述混合腔下方安装有第一输料管。

优选的，所述第一输料管上安装有第一电磁阀。

优选的，所述混合结构包括设于所述粉碎箱上壁的驱动电机，所述驱动电机驱动端安装有主动轮，所述粉碎箱上壁开设有安装孔，所述安装孔内通过轴承转动安装有转杆，所述转杆上端安装有从动轮且下端伸入所述混合腔，所述主动轮与所述从动轮之间安装有皮带，所述转杆下端安装有若干搅拌杆。

优选的，所述定量输料单元包括输料结构以及出料结构。

优选的，所述输料结构包括输料通道，所述输料通道内活动安装有输料杆，所述输料杆上沿长度方向安装有螺旋板，所述输料通道一侧安装有旋转电机，所述旋转电机驱动端穿过所述输料通道侧壁与所述输料杆一端固定连接，所述输料通道靠近所述旋转电机一侧的上端与所述第一输料管连通，所述输料通道另一端下方安装有第二输料管，所述第二输料管上安装有第二电磁阀。

优选的，所述出料结构包括与所述第二输料管连接的上层出料箱，所述上层出料箱下方安装有下层出料箱，所述下层出料箱侧壁安装有支板，所述支板上方安装有伺服电机，所述下层出料箱内安装有转筒，所述转筒一端与所述伺服电机驱动端固定连接，另一端与所述下层出料箱内壁活动连接，所述转筒侧壁呈圆形阵列状布设有两对盛料槽，所述盛料槽内设有盛料板，所述盛料板下方安装有压力传感器，所述下层出料箱下壁设有出料口，所述出料口处安装有导料管，所述导料管另一端连接有伸缩管，所述伸缩管另一端与所述出料管连通。

优选的，所述导料管上安装有输料泵。

优选的，下层出料箱宽度大于所述上层出料箱宽度。

有益效果

本发明提供一种海参养殖用饵料自动化投喂系统，具备以下有益效果:本系统结构紧凑，功能完善，通过粉碎辊可对饵料进行粉碎，并通过进料管加入其他辅料，通过转杆带动搅拌杆转动实现预混合，预混合完毕的饵料进入输料通道，在输料杆以及螺旋板的转动下，饵料进行二次混合后挤出，饵料下落至盛料槽内，经过压力传感器进行定量输送送，电动导轨配合电动滑块可带动分流管以及喷头沿养殖池方向平移，从而实现投喂的均匀程度，提高投喂效果，给人们的使用带来了方便。

附图说明

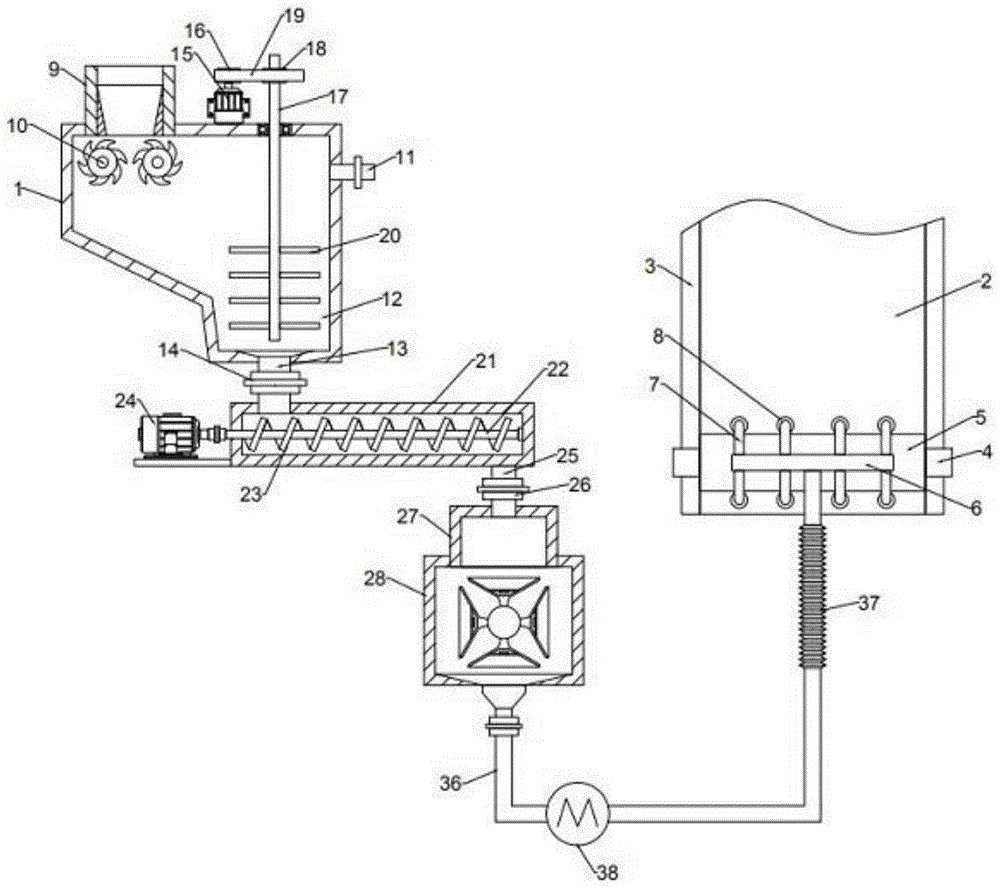

图1为本发明的结构示意图。

图2为本发明的出料结构侧视示意图。

图3为本发明的局部放大示意图。

图4为本发明第二实施例的投喂路线图。

图中：1、粉碎箱；2、养殖池；3、电动导轨；4、电动滑块；5、支架；6、出料管；7、分流管；8、喷头；9、进料斗；10、粉碎辊；11、进料管；12、混合腔；13、第一输料管；14、第一电磁阀；15、驱动电机；16、主动轮；17、转杆；18、从动轮；19、皮带；20、搅拌杆；21、输料通道；22、输料杆、23、螺旋板；24、旋转电机；25、第二输料管；26、第二电磁阀；27、上层出料箱；28、下层出料箱；29、支板；30、伺服电机；31、转筒；32、盛料槽；33、盛料板；34、压力传感器；35、出料口；36、导料管；37、伸缩管；38、输料泵；39、出料总管；40、第一控制阀；41、第一养殖池；42、第二控制阀；43、第二养殖池。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种海参养殖用饵料自动化投喂系统，包括粉碎箱1以及养殖池2，其特征在于，所述养殖池2两侧安装有一对电动导轨3，一对所述电动导轨3上安装有一对电动滑块4，一对所述电动滑块4之间安装有支架5，所述支架5上安装有出料管6，所述出料管6两侧沿长度方向均匀布设有若干分流管7，若干所述分流管7上安装有若干喷头8，所述粉碎箱1内安装有粉碎混合单元，所述粉碎箱1下方安装有定量输料单元，所述定量输料单元与所述出料管6连通；所述粉碎混合单元包括粉碎结构以及混合结构；所述粉碎结构包括设于所述粉碎箱1左侧上方的进料斗9，所述粉碎箱1内且位于所述进料斗9下方处设有一对粉碎辊10，所述粉碎箱1侧壁上方设有进料管11，所述粉碎箱1下方设有混合腔12，所述混合腔12下方安装有第一输料管13；所述第一输料管13上安装有第一电磁阀14；所述混合结构包括设于所述粉碎箱1上壁的驱动电机15，所述驱动电机15驱动端安装有主动轮16，所述粉碎箱1上壁开设有安装孔，所述安装孔内通过轴承转动安装有转杆17，所述转杆17上端安装有从动轮18且下端伸入所述混合腔12，所述主动轮16与所述从动轮18之间安装有皮带19，所述转杆17下端安装有若干搅拌杆20；所述定量输料单元包括输结构以及出料结构；所述输料结构包括输料通道21，所述输料通道21内活动安装有输料杆22，所述输料杆22上沿长度方向安装有螺旋板23，所述输料通道21一侧安装有旋转电机24，所述旋转电机24驱动端穿过所述输料通道21侧壁与所述输料杆22一端固定连接，所述输料通道21靠近所述旋转电机24一侧的上端与所述第一输料管13连通，所述输料通道21另一端下方安装有第二输料管25，所述第二输料管25上安装有第二电磁阀26；所述出料结构包括与所述第二输料管25连接的上层出料箱27，所述上层出料箱27下方安装有下层出料箱28，所述下层出料箱28侧壁安装有支板29，所述支板29上方安装有伺服电机30，所述下层出料箱28内安装有转筒31，所述转筒31一端与所述伺服电机30驱动端固定连接，另一端与所述下层出料箱28内壁活动连接，所述转筒31侧壁呈圆形阵列状布设有两对盛料槽32，所述盛料槽32内设有盛料板33，所述盛料板33下方安装有压力传感器34，所述下层出料箱28下壁设有出料口35，所述出料口35处安装有导料管36，所述导料管36另一端连接有伸缩管37，所述伸缩管37另一端与所述出料管6连通；所述导料管36上安装有输料泵38；下层出料箱28宽度大于所述上层出料箱27宽度。

通过本领域技术人员，将本案中的零部件依次进行连接，具体连接以及操作顺序，应参考下述工作原理，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程。

实施例1：根据图1-3可知，在使用时，将需要粉碎的主料通过进料斗9放入粉碎箱1内，主料经过一对粉碎辊10粉碎后下落至混合腔12内，再将辅料由进料管11输送至混合腔12内，启动驱动电机15，驱动电机15带动主动轮16转动，带动皮带19以及从动轮18转动，使转杆17带动搅拌杆20转动对饵料进行混合，混合完毕后打开第一电磁阀14，饵料经过第一输料管13进入输料通道21内，旋转电机24带动输料杆22以及螺旋板23转动，此时饵料被挤压并向第二输料管25处运动，打开第二电磁阀26，饵料经过第二输料管25下落至盛料槽32内，并堆积在盛料板33上方，可根据实际需求提前设定所需饵料重量，当达到设定重量时，第二电磁阀26关闭，伺服电机30带动转动顺时针旋转90°，从而使盛料槽32内的饵料继续下落，在输料泵38的作用下，饵料经过导料管36、伸缩管37进入出料管6内，最终由若干分流管7上的喷头8喷出，此时电动滑块4带动支架5以及出料管6沿养殖池2长度方向运动，实现均匀投料。

实施例2：根据图4可知，本系统可应用于多个养殖池，可通过调整管路实现，当位于竖直方向上的盛料槽内盛装指定重量的饵料后，第二电磁阀关闭，伺服电机带动转筒转动90度，此时顶端的盛料槽转至右侧水平状态，而原本位于左侧水平状态的盛料槽转动至顶端竖直状态，此时第二电磁阀打开，饵料继续下落，同样达到设定重量后，停止第二电磁阀，此时位于右侧水平状态的盛料槽内部的饵料下落后，可输送至出料总管39，打开第一控制阀40，关闭第二控制阀42，可完成第一养殖池41的投喂，投喂完毕后，关闭第一控制阀40，打开第二控制阀42，伺服电机再次带动转筒旋转90度，此时可完成第二养殖池43的投喂，以此类推，可投喂多个养殖池，其余实施例与实施例1相同。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
