一种生姜种植用喷洒装置及喷洒方法与流程

1.本发明涉及生姜种植技术领域，尤其涉及一种生姜种植用喷洒装置及喷洒方法。


背景技术：

2.生姜属多年生草本植物，开有黄绿色花并有刺激性香味的根茎，根茎肥厚，多分枝，有芳香及辛辣味，土壤的湿度对生姜的生长起着至关重要的作用，为了提高生姜的产量，在生姜种植期间需要用到灌溉装置对生姜进行浇水。
3.生姜灌溉一般采用漫灌或者喷灌，但是漫灌需要大量的水，且容易导致生姜烂根，而采用喷灌时，水大部分会落在生姜的枝叶上，并有很多部分的水在生姜的枝叶上挥发，进而导致浪费了大量的水资源，所以需要设计生姜种植用喷洒装置及喷洒方法。


技术实现要素：

4.本发明的目的是为了解决现有技术中生姜喷洒水资源浪费较多的问题，而提出的一种生姜种植用喷洒装置及喷洒方法。
5.为了实现上述目的，本发明采用了如下技术方案：一种生姜种植用喷洒装置，包括导轨和安装支架，还包括：固定连接在所述安装支架顶部的连接板，所述连接板通过滚轮与导轨滑动相连；固定连接在所述安装支架底部的安装架；通过限位板滑动连接在所述安装架上的第一伸缩水管，所述限位板上螺纹连接有定位螺栓；固定连接在所述第一伸缩水管输出管侧壁上的第二伸缩水管；固定连接在所述第二伸缩水管输出端的喷水头；固定连接第二伸缩水管输出端的安装柱；固定连接在所述安装柱底部的喷气头；所述喷气头内开设有气槽，所述喷气头上开设有与气槽相连通的高压喷孔；设置在所述安装支架上的驱动部，用于驱动滚轮转动。
6.为了便于使安装支架移动，优选地，所述驱动部包括固定连接在所述安装支架顶部的电机，所述连接板上转动连接有传动轴，所述传动轴与滚轮固定相连，所述电机的输出轴与传动轴通过带轮组同步转动。
7.为了便于对水和气进行输送，优选地，所述安装支架上固定连接有活塞筒，所述活塞筒内滑动连接有活塞板，所述活塞板上固定连接有连杆，所述安装支架上设置有传动机构，所述传动机构的两端分别与传动轴和连杆相连。
8.为了便于使活塞板往复升降，优选地，所述传动机构包括固定连接在所述安装支架上的变速箱，所述变速箱的输入轴与传动轴通过齿轮组同步转动，所述安装支架上转动连接有转轴，所述转轴与变速箱的输出端固定相连，所述转轴上固定连接有凸轮，所述连杆的顶部固定连接有连接座，所述连接座滑动连接在凸轮的滑槽上。
9.为了便于使喷水头靠近生姜，优选地，所述第一伸缩水管包括第一套筒，所述限位板固定连接在第一套筒上，所述限位板滑动连接在安装架上，所述第一套筒上滑动连接有第一水管，所述第一水管的顶部固定连接有第一挡板，所述第一挡板上开设有与第一水管相连通的第一锥形孔，所述第一水管上套有第一弹簧，所述第一弹簧的两端分别与第一套
筒和第一挡板相抵。
10.为了便于使喷水头靠近生姜，进一步的，所述第二伸缩水管包括固定连接在第一水管侧壁上的第二套筒，所述第二套筒上滑动连接有第二水管，所述喷水头固定连接在第二水管上，所述第二水管上固定连接有第二挡板，所述第二挡板上开设有与第二水管相连通的第二锥形孔，所述第二水管上套有第二弹簧，所述第二弹簧的两端分别与第二套筒和第二挡板相抵。
11.为了便于活塞筒吸水和排水，优选地，所述安装支架上固定连接有集流管，所述集流管与活塞筒底部的进水端相连，所述安装支架上固定连接有分流管，所述分流管与活塞筒底部的输出端固定相连，所述分流管通过排水管与第一套筒相连通。
12.为了加速水与农药或者与肥料混合，优选地，所述集流管的输入端固定连接有安装箱，所述安装箱的底部开设有进水孔，所述安装箱上转动连接有安装轴，所述安装轴延伸至安装箱内固定连接有涡轮叶片，所述安装轴延伸至安装箱外固定连接有搅拌杆。
13.为了便于送气，优选地，所述活塞筒的顶部开设有进气孔和排气孔，所述安装支架上固定连接有第一气管，所述第一气管与排气孔相连，所述第一气管上固定连接有支气管，所述第一水管的底部固定连接有第三套筒，所述第三套筒上滑动连接有第二气管，所述第二气管通过波纹管与支气管相连通，所述第二气管与喷气头固定相连，且与喷气头相连通。
14.一种生姜种植喷洒方法，包括以下步骤：步骤一：使安装支架在导轨上滑动；步骤二：将水送入第一伸缩水管中，使第一伸缩水管伸长，然后使第二伸缩水管伸长，使喷水头靠近生姜的根部；步骤三：通过活塞筒与活塞板吸取水沟内部的水，并将水喷向生姜的根部；步骤四：通过活塞筒和活塞板产生气流，向种植生姜的田垄吹送高压气流，在田垄的表面开设倾斜的凹槽。
15.与现有技术相比，本发明提供了一种生姜种植用喷洒装置，具备以下有益效果：1、该生姜种植用喷洒装置，通过使第一水管和第二水管伸长，使喷水头靠近生姜的根部，使水可以喷射到种植生姜的田垄上，从而避免喷射的水被生姜的枝叶遮住，从而避免水在生姜枝叶上挥发导致地面吸收到的水量减少，且通过直接将水喷向种植生姜的田垄上，从而便于生姜吸收的同时还可以减少用水量，从而节省水资源。
16.2、该生姜种植用喷洒装置，通过向田垄坡面喷射高压气流，在坡面上吹出一道道凹槽，利用这些气槽储存从田垄表面留下的水，水通过凹槽内部渗入田垄内部供生姜吸收，从而避免水大量流入田垄之间的凹道内，从而避免生姜无法吸收足够的水导致生姜产量降低，且吹出的气流对喷出的水施加压力，加速水向土壤内部渗透，加速内部泥土湿润。
17.3、该生姜种植用喷洒装置，在吸水的过程中通过涡轮叶片带动安装轴以及搅拌杆转动，加速水沟中水与农药或者与肥料混合。
附图说明

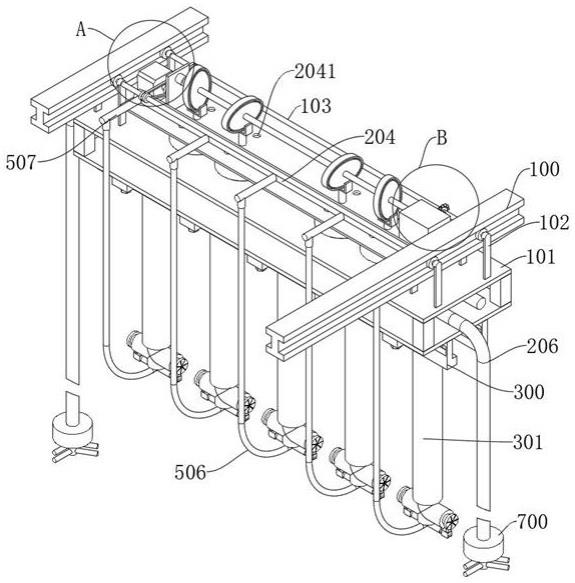

18.图1为本发明提出的一种生姜种植用喷洒装置的结构示意图；图2为本发明提出的一种生姜种植用喷洒装置的主剖视图；图3为本发明提出的一种生姜种植用喷洒装置的局部剖视图一；
图4为本发明提出的一种生姜种植用喷洒装置安装箱的结构示意图；图5为本发明提出的一种生姜种植用喷洒装置的局部剖视图二；图6为本发明提出的一种生姜种植用喷洒装置安装支架的结构示意图；图7为本发明提出的一种生姜种植用喷洒装置图1中a部分的结构示意图；图8为本发明提出的一种生姜种植用喷洒装置图1中b部分的结构示意图。
19.图中：100、导轨；101、安装支架；102、连接板；1021、滚轮；103、传动轴；104、电机；105、带轮组；106、变速箱；107、齿轮组；108、转轴；109、凸轮；200、活塞筒；201、活塞板；202、连杆；203、连接座；204、第一气管；2041、进气孔；205、分流管；206、集流管；300、安装架；301、第一套筒；3011、排水管；302、限位板；303、定位螺栓；304、第一水管；3041、第一挡板；305、第一弹簧；400、第二套筒；401、第二水管；402、喷水头；403、第二挡板；404、第二弹簧；500、安装柱；501、喷气头；502、气槽；503、高压喷孔；504、第三套筒；505、第二气管；506、波纹管；507、支气管；700、安装箱；701、进水孔；702、安装轴；703、涡轮叶片；704、搅拌杆。
具体实施方式
20.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
21.在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
22.实施例：参照图1-图8，一种生姜种植用喷洒装置，包括导轨100和安装支架101，还包括：固定连接在安装支架101顶部的连接板102，连接板102通过滚轮1021与导轨100滑动相连；固定连接在安装支架101底部的安装架300；通过限位板302滑动连接在安装架300上的第一伸缩水管，限位板302上螺纹连接有定位螺栓303；固定连接在第一伸缩水管输出管侧壁上的第二伸缩水管；固定连接在第二伸缩水管输出端的喷水头402；固定连接第二伸缩水管输出端的安装柱500；固定连接在安装柱500底部的喷气头501；喷气头501内开设有气槽502，喷气头501上开设有与气槽502相连通的高压喷孔503；设置在安装支架101上的驱动部，用于驱动滚轮1021转动，驱动部包括固定连接在安装支架101顶部的电机104，连接板102上转动连接有传动轴103，传动轴103与滚轮1021固定相连，电机104的输出轴与传动轴103通过带轮组105同步转动，安装支架101上固定连接有活塞筒200，活塞筒200内滑动连接有活塞板201，活塞板201上固定连接有连杆202，安装支架101上设置有传动机构，传动机构的两端分别与传动轴103和连杆202相连，传动机构包括固定连接在安装支架101上的变速箱106，变速箱106的输入轴与传动轴103通过齿轮组107同步转动，安装支架101上转动连接有转轴108，转轴108与变速箱106的输出端固定相连，转轴108上固定连接有凸轮109，连杆202的顶部固定连接有连接座203，连接座203滑动连接在凸轮109的滑槽上，第一伸缩水管包括第一套筒301，限位板302固定连接在第一套筒301上，限位板302滑动连接在安装架300上，第一套筒301上滑动连接有第一水管304，第一水管304的顶部固定连接有第一挡板3041，第一挡板3041上开设有与第一水管304相连通的第一锥形孔，第一水管304上套有第一弹簧305，第一弹簧305的两端分别与第一套筒301和第一挡板3041相抵，第二伸缩水管包
括固定连接在第一水管304侧壁上的第二套筒400，第二套筒400上滑动连接有第二水管401，喷水头402固定连接在第二水管401上，第二水管401上固定连接有第二挡板403，第二挡板403上开设有与第二水管401相连通的第二锥形孔，第二水管401上套有第二弹簧404，第二弹簧404的两端分别与第二套筒400和第二挡板403相抵，安装支架101上固定连接有集流管206，集流管206与活塞筒200底部的进水端相连，安装支架101上固定连接有分流管205，分流管205与活塞筒200底部的输出端固定相连，分流管205通过排水管3011与第一套筒301相连通，集流管206的输入端固定连接有安装箱700，安装箱700的底部开设有进水孔701，安装箱700上转动连接有安装轴702，安装轴702延伸至安装箱700内固定连接有涡轮叶片703，安装轴702延伸至安装箱700外固定连接有搅拌杆704，活塞筒200的顶部开设有进气孔2041和排气孔，安装支架101上固定连接有第一气管204，第一气管204与排气孔相连，第一气管204上固定连接有支气管507，第一水管304的底部固定连接有第三套筒504，第三套筒504上滑动连接有第二气管505，第二气管505通过波纹管506与支气管507相连通，第二气管505与喷气头501固定相连，且与喷气头501相连通。
23.参照图1、图2、图5、图6和图7，通过固定螺栓将导轨100固定在大棚的顶部，然后将安装支架101安装在导轨100上，在大棚内部两侧的边缘位置开设两条水沟，然后将安装箱700放入水沟内，然后启动电机104，电机104的输出轴通过带轮组105使传动轴103转动，传动轴103使滚轮1021转动，从而使安装支架101在导轨100上移动，从而便于对成排种植的生姜进行浇灌。
24.参照图6，松开定位螺栓303，使限位板302可以在安装架300上滑动，从而便于调节多组第一套筒301之间的间距，使其可以根据生姜种植的行距进行调节，从而便于对不同行距的生姜进行喷洒。
25.参照图1-图8，传动轴103转动使滚轮1021转动的同时，通过齿轮组107使变速箱106的输入轴转动，通过变速箱106内的齿轮放大扭矩，变速箱106的输出端使转轴108高速转动，转轴108使凸轮109转动，凸轮109通过连接座203使连杆202往复升降，从而拖动活塞板201往复升降，活塞筒200底部的进水口与排水口出均设置有单向阀，活塞板201往复升降时活塞筒200内部往复产生正压和负压，负压依次传入集流管206、安装箱700，通过安装箱700底部的进水孔701将水沟内部的水（浇灌水、肥水、药水）吸入安装箱700内，使其通过集流管206进入活塞筒200内部，然后通过正压送入分流管205中进行分流，使其通过排水管3011排入第一套筒301内，由于第一挡板3041上开设有上窄下宽的第一锥形孔，因此水进入第一套筒301内部后会推动第一水管304下降，第一水管304下降时会使第一弹簧305收缩，第一水管304下降将喷水头402送至地面上，水流入第一水管304的底部分流进入两个第二套筒400内，推动第二挡板403滑动，使第二弹簧404收缩，使喷水头402靠近生姜的根部，同时，水通过第二挡板403上的第二锥形孔进入第二水管401内以及进入喷水头402内，最后从喷水头402喷出，喷向生姜的根部，从而完成对生姜进行喷洒，在本发明中通过使第一水管304和第二水管401伸长，使喷水头402靠近生姜的根部，使水可以喷射到种植生姜的田垄上，从而避免喷射的水被生姜的枝叶遮住，从而避免水在生姜枝叶上挥发导致地面吸收到的水量减少，且通过直接将水喷向种植生姜的田垄上，从而便于生姜吸收的同时还可以减少用水量，从而节省水资源。
26.参照图1-图8，活塞筒200在抽水的同时，活塞筒200内部位于活塞板201上方的空
间内部也会往复产生正压或者负压，负压通过进气孔2041吸取外部空气，活塞筒200顶部的进气孔2041与排气孔上均设置有单向阀，活塞筒200内部的空气通过正压送入第一气管204中，在第一气管204中分流进入支气管507中，然后通过波纹管506或者伸缩气管进入第三套筒504中，通过第二气管505进入气槽502中，通过高压喷孔503转换成高压气流吹向种植生姜的田垄坡面，在坡面上吹出一道道凹槽，利用这些气槽502储存从田垄表面留下的水，水通过凹槽内部渗入田垄内部供生姜吸收，从而避免水大量流入田垄之间的凹道内，从而避免生姜无法吸收足够的水导致生姜产量降低，且吹出的气流对喷出的水施加压力，加速水向土壤内部渗透，加速内部泥土湿润。
27.参照图4，在安装箱700吸水的同时，水通过涡轮叶片703进入集流管206的同时会推动涡轮叶片703转动，涡轮叶片703使安装轴702转动，安装轴702使搅拌杆704转动，从而对水沟中的肥料和水以及水和农药进行搅拌，从而加速肥料与水和水与农药混合。
28.一种生姜种植喷洒方法，包括以下步骤：步骤一：启动电机104，电机104的输出轴通过带轮组105使传动轴103转动，传动轴103使滚轮1021转动，从而使安装支架101在导轨100上滑动；步骤二：将水送入第一伸缩水管中，使第一伸缩水管内部的水压增大，利用水压使第一伸缩水管伸长，然后水进入第二伸缩水管中，从而使第二伸缩水管内部的水压增大，使第二伸缩水管伸长，使喷水头402靠近生姜的根部；步骤三：通过活塞筒200与活塞板201吸取水沟内部的水，持续将水送入第一伸缩水管和第二伸缩水管中，从而使水通过喷头喷出，并将水喷向生姜的根部；步骤四：通过活塞筒200和活塞板201产生气流，向种植生姜的田垄吹送高压气流，在田垄的表面开设倾斜的凹槽。
29.以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
