一种果园施肥机的制作方法

1.本发明属于农业机械技术领域，具体涉及一种果园施肥机。


背景技术：

2.农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等，而施肥装置即是用于在农业生产过程中进行施肥的机械；在果园种植中，施肥为促进果树产量的一个重要环节之一；目前果园的开沟施肥基本上采用一人开沟一人将肥料撒施在沟内并覆盖，劳动强度大，工作效率低；为了提高工作效率，会使用开沟机开好沟，并将肥料撒施在沟内，再通过人工或回填机覆盖，如需用回填机，需增加机械的投入；另外，肥料置于沟中再覆盖，导致肥料聚集，根部吸收不均匀，其中氮肥施入过多会让作物的生长期延长，主要表现在细胞壁薄，植株柔软，易倒伏和病害侵袭，磷肥施入过多会导致作物黄化，从而肥料不与土壤均匀混合，会发生“肥害”；土壤回填后，土壤松弛，加剧了土壤中的水分流失。因此，对于上述问题的解决就尤为重要。


技术实现要素：

3.本发明克服现有技术的不足，提供了一种工作效率高、防止“肥害”和避免土壤水分流失的果园施肥机。
4.为达上述目的，本发明所采用的技术方案是：一种果园施肥机，包括拖拉机本体、第一减速箱、主开沟刀、辅开沟刀和弧段护罩，拖拉机本体能够传动第一减速箱，第一减速箱靠近土地的一端通过输出轴传动主开沟刀，主开沟刀对应位置的第一减速箱底部固定设有辅开沟刀，主开沟刀对应位置的第一减速箱中部设有弧段护罩，主开沟刀和辅开沟刀相互配合用于开沟，第一减速箱上固定设有承压平台，承压平台上从左到右依次设有施肥装置、回填装置和施压装置，施肥装置能够将肥料投放在沟两侧的土壤上，回填装置能够将沟两侧的土壤和肥料均匀混合后置于沟中，施压装置能够将回填到沟中的土壤及肥料压实，施肥装置能够在承压平台上前后往返滑动，施肥装置上方设有第二减速箱，第二减速箱固定安装在拖拉机本体的手扶杆上，第二减速箱侧部的输出端套设有第一齿轮，第一减速箱远离土地的一端通过输出轴传动第二齿轮，第二齿轮与输出轴接触面之间设有电磁离合器，第一齿轮与第二齿轮之间通过链条传动，第一齿轮与第二齿轮之间的链条能够传动第三齿轮，第三齿轮套设在曲轴上，曲轴通过第一组轴承座安装在承压平台上，施肥装置包括肥料箱、延伸箱、第一绞龙轴、第一绞龙叶、单向轴承、驱动齿轮、驱动齿条、支撑体和搅拌杆，肥料箱对应位置的承压平台上设有缺口，肥料箱安装在缺口中，肥料箱与缺口接触面之间的缺口上设有滑槽，肥料箱与缺口接触面之间的肥料箱上设有滑块，滑块置于滑槽，肥料箱与曲轴之间通过连杆连接，肥料箱内置搅拌杆，搅拌杆由第二减速箱驱动，肥料箱底部两侧连通延伸箱，肥料箱底部内置第一绞龙轴，第一绞龙轴两端均延伸置于延伸箱且贯穿延伸箱在端部套设有驱动齿轮，驱动齿轮与第一绞龙轴端部之间设有单向轴承，驱动齿轮啮
合驱动齿条，驱动齿条安装在支撑体上，支撑体固定安装在承压平台底部，置于延伸箱中的第一绞龙轴上设有相互对称的第一绞龙叶，延伸箱底部均匀分布设有排料孔。
5.进一步的，回填装置包括覆土罩、第二绞龙轴、第二绞龙叶、中心轴、轴承套、第一传动齿轮、第二传动齿轮、第三传动齿轮、传动轴、第四齿轮、弧段双向齿条、内传动齿轮、外传动齿轮、蜗轮、蜗杆和电机，覆土罩内置第二绞龙轴，第二绞龙轴上设有相互对称的第二绞龙叶，第二绞龙轴中心设有第一传动齿轮，第一传动齿轮通过链条传动第二传动齿轮，第二传动齿轮套设在中心轴上，第二传动齿轮与中心轴接触面之间设有轴承套，中心轴两端设有第二组轴承座和第三组轴承座，第二组轴承座安装在覆土罩顶部，第三组轴承座安装在承压平台底部，第二传动齿轮通过链条传动第三传动齿轮，第三传动齿轮套设在传动轴上，传动轴通过第四组轴承座安装在承压平台顶部，传动轴其中一端套设有第四齿轮，第四齿轮通过链条传动第一齿轮，覆土罩上设有向承压平台方向延伸的弧段双向齿条，弧段双向齿条贯穿承压平台，弧段双向齿条内侧对应位置的承压平台上转动设有内传动齿轮，弧段双向齿条外侧对应位置的承压平台上转动设有外传动齿轮，外传动齿轮同轴设有蜗轮，蜗轮啮合蜗杆，蜗杆通过第五组轴承座安装在承压平台上，蜗杆由电机传动。
6.进一步的，施压装置包括圧土罩、圧土辊、导向套、升降座、缓冲弹簧、摆杆、移动座、正反牙丝杠、把手、伸缩杆和t型支撑座，正反牙丝杠通过第六组轴承座安装在承压平台底部，正反牙丝杠上对称螺纹连接设有一组移动座，正反牙丝杠其中一端设有把手，移动座上均铰接有摆杆，摆杆均铰接在升降座上，升降座置于导向套内，导向套安装在圧土罩顶部中心位置，升降座与圧土罩之间设有缓冲弹簧，圧土罩内置圧土辊，圧土罩顶部两侧固定设有t型支撑座，t型支撑座顶部转动连接伸缩杆，伸缩杆垂直贯穿承压平台。
7.进一步的，t型支撑座与伸缩杆接触面之间的t型支撑座顶部设有u型槽，伸缩杆置于u型槽，伸缩杆与u型槽接触面之间的u型槽侧部设有长条沉孔，伸缩杆与u型槽接触面之间的伸缩杆侧部设有凸起，凸起置于长条沉孔中。
8.与现有技术相比，本发明的优点是：施肥装置能够将肥料投放在沟两侧的土壤上，而不是直接投放在沟内，能够避免肥料堆积，防止发生“肥害”的情况，同时能够在承压平台上前后往返滑动，能够使肥料多层次的投放在土壤上，实现投放均匀；回填装置能够将沟两侧的土壤和肥料均匀混合后置于沟中，使肥料均匀分布在土壤中，调整上下位置时，蜗杆驱动蜗轮，蜗轮能够驱动同轴的外传动齿轮，外传动齿轮驱动弧段双向齿条，弧段双向齿条携带覆土罩围绕中心轴转动，从而实现回填装置上下位置的调整，内传动齿轮配合外传动齿轮，防止弧段双向齿条在与外传动齿轮传动过程中分离，提高传动的稳定性；施压装置能够将回填到沟中的土壤及肥料压实，压实的土壤能够减少自身水分的流失，从而锁住水分；地面中出现倾斜的地方，t型支撑座和伸缩杆相互配合，使施压装置能左右摆动，摆动时，会以正反牙丝杠为中心，正反牙丝杠会携带移动座在第六组轴承座上转动，在转动过程中，移动座不会在丝杠上移动，从而不会改变施压装置的上下位置也能使圧土辊与地面吻合，发生转动时，t型支撑座同步转动，t型支撑座会推拉升降杆垂直上下移动，使升降杆上的凸起在t型支撑座上的长条沉孔中移动，保证施压装置的稳定性。
附图说明

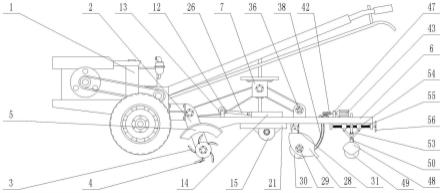

9.图1为本发明一种果园施肥机的结构示意主视图。
10.图2为本发明一种果园施肥机的结构示意后视图。
11.图3为本发明一种果园施肥机的结构示意主视剖视图。
12.图4为图3所示本发明一种果园施肥机的a向放大结构示意图。
13.图5为本发明一种果园施肥机的主开沟刀和辅开沟刀进行开沟的结构示意图。
14.图6为本发明一种果园施肥机的施肥装置的结构示意图，其中示出了肥料撒施在沟两侧的土壤上。
15.图7为本发明一种果园施肥机的回填装置的结构示意图，其中示出了肥料与土壤均匀混合回填到沟中。
16.图8为本发明一种果园施肥机的施压装置的结构示意图，其中示出了圧土辊在呈水平状的土地上运行。
17.图9为本发明一种果园施肥机的施压装置的结构示意图，其中示出了圧土辊在呈倾斜状的土地上运行，正反牙丝杠会以第六组轴承座为中心转动。
18.在图中，1.拖拉机本体，2.第一减速箱，3.主开沟刀，4.辅开沟刀，5.弧段护罩，6.承压平台，7.第二减速箱，8.第一齿轮，9.第二齿轮，10.电磁离合器，11.第三齿轮，12.曲轴，13.第一组轴承座，14.肥料箱，15.延伸箱，16.第一绞龙轴，17.第一绞龙叶，18.单向轴承，19.驱动齿轮，20.驱动齿条，21.支撑体，22.搅拌杆，23.缺口，24.滑槽，25.滑块，26.连杆，27.排料孔，28.覆土罩，29.第二绞龙轴，30.第二绞龙叶，31.中心轴，32.轴承套，33.第一传动齿轮，34.第二传动齿轮，35.第三传动齿轮，36.传动轴，37.第四齿轮，38.弧段双向齿条，39.内传动齿轮，40.外传动齿轮，41.蜗轮，42.蜗杆，43.电机，44.第二组轴承座，45.第三组轴承座，46.第四组轴承座，47.第五组轴承座，48.圧土罩，49.圧土辊，50.导向套，51.升降座，52.缓冲弹簧，53.摆杆，54.移动座，55.正反牙丝杠，56.把手，57.伸缩杆，58.t型支撑座，59.第六组轴承座，60.u型槽，61.长条沉孔，62.凸起。
具体实施方式
19.下面给出的实施例拟对本发明作进一步说明，但不能理解为是对本发明保护范围的限制，本领域技术人员根据本发明内容对本发明的一些非本质的改进和调整，仍属于本发明的保护范围。
20.除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。
21.在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”、“第四”、“第五”、“第六”仅用于描述目的，而不能理解为指示或暗示相对重要性。
22.在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本
发明中的具体含义。
23.如图1-图5所示的一种果园施肥机，包括拖拉机本体1、第一减速箱2、主开沟刀3、辅开沟刀4和弧段护罩5，拖拉机本体1能够传动第一减速箱2，第一减速箱2靠近土地的一端通过输出轴传动主开沟刀3，主开沟刀3对应位置的第一减速箱2底部固定设有辅开沟刀4，主开沟刀3对应位置的第一减速箱2中部设有弧段护罩5，在图5中，主开沟刀3和辅开沟刀4相互配合能够对土地进行开沟，弧段护罩5能够将主开沟刀3和辅开沟刀4开沟出来的土壤置于开好沟的两侧，第一减速箱2上固定设有承压平台6，承压平台6上从左到右依次设有施肥装置、回填装置和施压装置，施肥装置、回填装置和施压装置之间相互配合，施肥装置能够将肥料投放在沟两侧的土壤上，而不是直接投放在沟内，能够避免肥料堆积，防止发生“肥害”的情况，回填装置能够将沟两侧的土壤和肥料均匀混合后置于沟中，使肥料均匀分布在土壤中，施压装置能够将回填到沟中的土壤及肥料压实，压实的土壤能够减少自身水分的流失，从而锁住水分，施肥装置能够在承压平台6上前后往返滑动，能够使肥料多层次的投放在土壤上，实现投放均匀，施肥装置上方设有第二减速箱7，第二减速箱7固定安装在拖拉机本体1的手扶杆上，第二减速箱7侧部的输出端套设有第一齿轮8，第一减速箱2远离土地的一端通过输出轴传动第二齿轮9，第二齿轮9与输出轴接触面之间设有电磁离合器10，第一齿轮8与第二齿轮9之间通过链条传动，第一齿轮8与第二齿轮9之间的链条能够传动第三齿轮11，通过开启或关闭电磁离合器10能够控制第二齿轮9驱动第一齿轮8和第三齿轮11，第三齿轮11套设在曲轴12上，曲轴12通过第一组轴承座13安装在承压平台6上，如图6所示，施肥装置包括肥料箱14、延伸箱15、第一绞龙轴16、第一绞龙叶17、单向轴承18、驱动齿轮19、驱动齿条20、支撑体21和搅拌杆22，肥料箱14对应位置的承压平台6上设有缺口23，缺口23的长度大于肥料箱14的长度，肥料箱14安装在缺口23中，肥料箱14与缺口23接触面之间的缺口23上设有滑槽24，肥料箱14与缺口23接触面之间的肥料箱14上设有滑块25，滑块25置于滑槽24，肥料箱14与曲轴12之间通过连杆26连接，随着曲轴12的持续转动，曲轴12驱动连杆26，连杆26能够推拉肥料箱14在缺口23中往返的移动，肥料箱14内置搅拌杆22，搅拌杆22由第二减速箱7驱动，搅拌杆22能够对肥料箱14的肥料进行搅拌，使结块的肥料粉碎，同时防止肥料板结，肥料箱14底部两侧连通延伸箱15，肥料箱14底部内置第一绞龙轴16，第一绞龙轴16两端均延伸置于延伸箱15且贯穿延伸箱15在端部套设有驱动齿轮19，驱动齿轮19与第一绞龙轴16端部之间设有单向轴承18，驱动齿轮19啮合驱动齿条20，驱动齿条20安装在支撑体21上，支撑体21固定安装在承压平台6底部，置于延伸箱15中的第一绞龙轴16上设有相互对称的第一绞龙叶17，延伸箱15底部均匀分布设有排料孔27，驱动齿轮19与驱动驱动齿条20啮合，驱动齿轮19会随着肥料箱14在缺口23中往返的移动，驱动齿条20通过支撑体21固定在承压平台6上是静止不动的，从而驱动齿轮19往返移动在驱动齿条20的作用下会围绕自身轴线转动，驱动齿轮19转动能够驱动第一绞龙轴16，第一绞龙轴16转动能够驱动自身上对称设置的第一绞龙叶17，第一绞龙叶17能够将肥料通过肥料箱14传输到延伸箱15，最终肥料通过延伸箱15上的排料孔27排出，另外，由于驱动齿轮19与第一绞龙轴16端部之间设有单向轴承18，就能够实现驱动齿轮19驱动第一绞龙轴16沿同一方向转动，且为间隔转动，避免了肥料持续的进入到延伸箱15中，有效的防止堵塞。
24.如图7所示，回填装置包括覆土罩28、第二绞龙轴29、第二绞龙叶30、中心轴31、轴承套32、第一传动齿轮33、第二传动齿轮34、第三传动齿轮35、传动轴36、第四齿轮37、弧段
双向齿条38、内传动齿轮39、外传动齿轮40、蜗轮41、蜗杆42和电机43，覆土罩28内置第二绞龙轴29，第二绞龙轴29上设有相互对称的第二绞龙叶30，第二绞龙叶30对应的置于沟两侧上方，第二绞龙叶30能够将土壤和肥料推动到沟中，在推动过程中，土壤和肥料能够实现混合，第二绞龙轴29中心设有第一传动齿轮33，第一传动齿轮33通过链条传动第二传动齿轮34，第二传动齿轮34套设在中心轴31上，第二传动齿轮34与中心轴31接触面之间设有轴承套32，中心轴31两端设有第二组轴承座44和第三组轴承座45，第二组轴承座44安装在覆土罩28顶部，第三组轴承座45安装在承压平台6底部，第二传动齿轮34通过链条传动第三传动齿轮35，第三传动齿轮35套设在传动轴36上，传动轴36通过第四组轴承座46安装在承压平台6顶部，传动轴36其中一端套设有第四齿轮37，第四齿轮37通过链条传动第一齿轮8，在图3和图4中，覆土罩28上设有向承压平台6方向延伸的弧段双向齿条38，弧段双向齿条38贯穿承压平台6，弧段双向齿条38与中心轴31同轴，弧段双向齿条38内侧对应位置的承压平台6上转动设有内传动齿轮39，弧段双向齿条38外侧对应位置的承压平台6上转动设有外传动齿轮40，外传动齿轮40同轴设有蜗轮41，蜗轮41啮合蜗杆42，蜗杆42通过第五组轴承座47安装在承压平台6上，蜗杆42由电机43传动，当回填装置进行上下位置调整时，启动电机43，电机43驱动蜗杆42，蜗杆42驱动蜗轮41，蜗轮41能够驱动同轴的外传动齿轮40，外传动齿轮40驱动弧段双向齿条38，弧段双向齿条38携带覆土罩28围绕中心轴31转动，从而实现回填装置上下位置的调整，内传动齿轮39配合外传动齿轮40，防止弧段双向齿条38在与外传动齿轮40传动过程中分离，提高传动的稳定性，另外，蜗轮41蜗杆42传动的最主要特点就是传动比大，有良好的自锁性，在调整好回填装置位置后，关闭电机43即可。
25.如图8和图9所示，施压装置包括圧土罩48、圧土辊49、导向套50、升降座51、缓冲弹簧52、摆杆53、移动座54、正反牙丝杠55、把手56、伸缩杆57和t型支撑座58，正反牙丝杠55通过第六组轴承座59安装在承压平台6底部，正反牙丝杠55上对称螺纹连接设有一组移动座54，正反牙丝杠55其中一端设有把手56，移动座54上均铰接有摆杆53，摆杆53均铰接在升降座51上，升降座51置于导向套50内，导向套50安装在圧土罩48顶部中心位置，在图1中，调整施压装置上下位置时，转动把手56，把手56驱动正反牙丝杠55，正反牙丝杠55驱动移动座54相互靠拢和远离，移动座54相互靠拢使摆杆53之间的夹角变小，从而摆杆53会推动升降座51，升降座51推动圧土罩48向地面方向移动，实现向下调节，移动座54相互远离使摆杆53之间的夹角变大，从而摆杆53会拉动升降座51，升降座51拉动圧土罩48向承压平台6方向移动，实现向上调节，升降座51与圧土罩48之间设有缓冲弹簧52，能缓冲冲击力，延长施压装置的使用寿命，圧土罩48内置圧土辊49，圧土辊49能够对沟内的土壤进行压实，圧土罩48顶部两侧固定设有t型支撑座58，t型支撑座58顶部转动连接伸缩杆57，伸缩杆57垂直贯穿承压平台6，t型支撑座58和伸缩杆57相互配合，使施压装置不能前后摆动；t型支撑座58与伸缩杆57接触面之间的t型支撑座58顶部设有u型槽60，伸缩杆57置于u型槽60，伸缩杆57与u型槽60接触面之间的u型槽60侧部设有长条沉孔61，伸缩杆57与u型槽60接触面之间的伸缩杆57侧部设有凸起62，凸起62置于长条沉孔61中，在图9中，如地面中出现倾斜的地方，t型支撑座58和伸缩杆57相互配合，使施压装置能左右摆动，摆动时，会以正反牙丝杠55为中心，正反牙丝杠55会携带移动座54在第六组轴承座59上转动，在转动过程中，移动座54不会在正反牙丝杠55上移动，从而不会改变施压装置的上下位置也能使圧土辊49与地面吻合，发生转动时，t型支撑座58同步转动，t型支撑座58会推拉伸缩杆57垂直上下移动，使伸缩杆
57上的凸起62在t型支撑座58上的长条沉孔61中移动，保证施压装置的稳定性。
