一种果树种植用挖坑设备的制作方法

1.本实用新型涉及果树种植技术领域，具体为一种果树种植用挖坑设备。


背景技术：

2.水果中含有多种维生素和无机盐，有很多人体生长发育和营养必需的物质，据营养学家研究，每人每年需要70～80kg果品，才能满足人体正常需要，因此水果是人们生活中必不可少的食物，而在果树的种植中，需要挖掘种植坑，来栽培果树苗。
3.而在现有的果树种植中，是通过人手动的用铲子来挖掘种植坑，不仅费时费力，增加人的工作负担，种植的效率低下，同时手动挖掘的种植坑也是深浅不一，无法保证果树正常生长。


技术实现要素：

4.(一)解决的技术问题
5.本实用新型针对现有技术的不足，本实用新型提供了一种果树种植用挖坑设备，具备省时省力，提高种植工作效率，保证果树正常生长的优点，解决了手动挖掘费时费力，种植效率低，果树生存率低的问题。
6.(二)技术方案
7.为实现上述目的，提供如下技术方案：一种果树种植用挖坑设备，包括移动推板，移动推板上部固定连接有固定框，固定框左侧滑动连接有滑动块，滑动块左侧固定连接有挖掘机构，移动推板上部固定连接有存土机构，移动推板下表面开设有挖掘孔；
8.挖掘机构包括传土框、挖掘电机、挖掘杆、安插筒、出土口，传土框上部固定连接有挖掘电机，传土框内壁活动连接有挖掘杆，传土框底部固定连通有安插筒，传土框左侧开设有出土口，挖掘杆底端固定连接有旋齿头。
9.优选的，存土机构包括存土框、限位框、拉杆、限位弹簧、滑动挡块，存土框内部固定连接有限位框，限位框外表面滑动连接有拉杆，拉杆外侧绕设有限位弹簧，拉杆右端活动连接有滑动挡块，滑动挡块底部与存土框滑动连接，存土框底部开设有漏口，存土框的设置便于存放土壤，拉动拉动杆带动滑动挡块移动，使得漏口被打开，土壤会通过漏口掉落进坑中。
10.优选的，挖掘杆上端与挖掘电机底部固定连接，固定框内部活动连接有螺纹杆，固定框上部固定连接有调整电机，螺纹杆上端与调整电机底部固定连接，安插筒底部设置为斜片，挖掘电机带动挖掘杆转动，开始传输土壤，在通过调整电机带动螺纹杆开始转动。
11.优选的，螺纹杆外侧螺纹连接有移动块，固定框左侧开设有滑槽，移动块左侧与传土框右侧固定连接，移动块外侧与滑槽内壁滑动连接。移动块沿着滑槽进行移动，带动滑动块进行移动，滑动块会带动挖掘机构进行移动。
12.优选的，存土框内部固定连接有斜板，拉杆外侧固定连接有挤压板，挤压板外侧与限位框内壁滑动连接，限位弹簧左右两端分别与限位框内壁和挤压板外侧相抵接，拉动拉
杆会带动挤压板进行移动，挤压板会挤压带限位弹簧，通过挤压板与限位弹簧的设置，便于滑动挡块复原。
13.优选的，移动推板上部固定连接有水箱，水箱内部设置有水泵，水泵外部连通有出水管，安插筒内壁固定连接有出水口，出水管上端与出水口连通，启动水泵工作，抽水管开始抽取水箱中的水，水经过抽水管进入出水口中，流向种植坑中，便于对果树的浇水和施肥。
14.(三)有益效果
15.与现有技术相比，本实用新型提供了一种果树种植用挖坑设备，具备以下有益效果：
16.1、该果树种植用挖坑设备，通过挖掘电机带动挖掘杆转动，挖掘杆带动旋齿头开始转动，挖掘杆将挖掘的土壤向上传送进传土框内，在通过调整电机带动螺纹杆转动，移动块会带动滑动块进行移动，而滑动块可以快速调整挖掘机构的上下位置，从而来提高种植的工作效率，且可以快速调整挖掘的深度，便于对不同果树的种植。
17.2、该果树种植用挖坑设备，通过手动的拉动拉杆，拉杆会向着远离存土框方向开始移动，限位杆会带动滑动挡块进行移动，使得土壤可以快速通过漏孔掉落进种植坑内，在通过挤压板与限位弹簧的设置，便于滑动挡块复原，再通过水泵开始抽取水箱中的水，从而达到了可以快速的进行施肥和填土作用。
附图说明

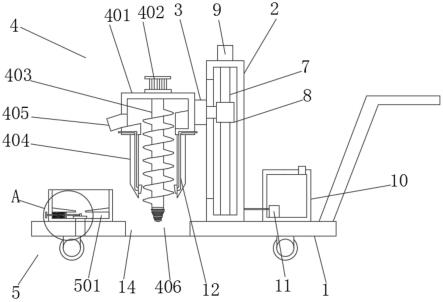

18.图1为本实用新型主体结构示意图；
19.图2为本实用新型图1中a区域放大结构示意图；
20.图3为本实用新型立体结构示意图。
21.图中：1、移动推板；2、固定框；3、滑动块；4、挖掘机构；401、传土框；402、挖掘电机；403、挖掘杆；404、安插筒；405、出土口；406、旋齿头；5、存土机构；501、存土框；502、限位框；503、拉杆；504、限位弹簧；505、滑动挡块；6、斜板；7、螺纹杆；8、移动块；9、调整电机；10、水箱；11、水泵；12、出水管。
具体实施方式
22.下面将结合实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是一部分实施例，而不是全部的实施例。基于中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于保护的范围。
23.实施例1，如图1-3所示，一种果树种植用挖坑设备，通过调整电机9带动螺纹杆7开始转动，移动块8会带动滑动块3进行移动，滑动块3会带动挖掘机构4进行移动，然后挖掘电机402带动挖掘杆403转动，挖掘杆403带动旋齿头406开始转动，挖掘杆403将挖掘的土壤向上传送进传土框401内，土壤会通过出土框进入存土框501内，从而来提高种植的工作效率，且可以快速调整挖掘的深度，便于对不同果树的种植。
24.实施例2，如图1和图2所示，挖掘完成后，启动水泵11开始抽取水箱10中的水，水从出水口进入种植坑内，然后手动地拉动拉杆503，拉杆503会向着远离存土框501方向开始移
动，限位杆会带动滑动挡块505进行移动，使得土壤可以快速通过漏孔掉落进种植坑内，在通过挤压板与限位弹簧504的设置，使得滑动挡块505可以复原，便于对果树进行填土作用。
25.工作原理：一种果树种植用挖坑设备，推动移动推板1移动到挖坑的地面上，通过控制调整电机9，使得安插筒404与旋齿头406接触到地面，然后启动挖掘电机402带动挖掘杆403开始转动，挖掘杆403带动旋齿头406开始对着地面进行挖掘，旋齿头406可以快速地打碎土壤，安装筒底部的斜片可便于安装筒安插进土壤中，挖掘杆403将挖掘的土壤向上传送进传土框401内，在通过的螺纹杆7转动，而移动块8与滑槽为滑动连接，螺纹杆7的转动使得与其螺纹连接的移动块8开始产生转动，而移动块8会带动滑动块3进行移动，而滑动块3可以快速调整挖掘机构4的上下位置，从而来提高种植的工作效率，且可以快速调整挖掘的深度，便于对不同果树的种植。
26.传土框401内的土壤会通过出土口405进入存土框501中，当挖掘完成后，启动水泵11工作，抽水管开始抽取水箱10中的水，水经过抽水管进入出水口中，流向种植坑中，便于对果树的浇水和施肥，然后将果树种植进挖掘的种植坑中，然后需要进行填土，将漏口处移动到种植坑出，然后手动地拉动拉杆503，拉杆503会向着远离存土框501方向开始移动，带动挤压板在限位框502内移动，挤压板会挤压到达限位弹簧504，限位杆会带动滑动挡块505进行移动，使得漏孔没打开，在通过斜板6的设置，使得土壤可以快速通过漏孔掉落进种植坑内，对果树进行填土作用。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，的范围由所附权利要求及其等同物限定。
