一种畜牧兽医用病畜隔离装置的制作方法

1.本技术涉及畜牧兽医领域，尤其是一种畜牧兽医用病畜隔离装置。


背景技术：

2.兽医是指给动物进行疾病预防、诊断并治疗的医生。具体说来说，兽医是利用医学方法促进动物(包括野生动物和家禽家畜水生动物)机体与微生物和自然环境相互协调的一类工作者。
3.隔离装置的密封门关闭时缺乏加固结构，容易造成病畜的逃出，隔离装置内部不易恒定温度，不易对粪便和杂质进行清洁处理，影响病畜的隔离，且装置内部排出的气体带有异味，不经过净化处理直接排放，容易造成空气的污染。因此，针对上述问题提出一种畜牧兽医用病畜隔离装置。


技术实现要素：

4.在本实施例中提供了一种畜牧兽医用病畜隔离装置用于解决现有技术中隔离装置的密封门关闭时缺乏加固结构，容易造成病畜的逃出，隔离装置内部不易对粪便和杂质进行清洁处理，影响病畜的隔离卫生，且装置内部排出的气体带有异味，不经过净化处理直接排放，容易造成空气的污染的问题。
5.根据本技术的一个方面，提供了一种畜牧兽医用病畜隔离装置，包括隔离箱、隔离机构和净化机构，所述隔离箱一侧通过转轴安装有密封门，所述密封门上嵌合有观察板；所述隔离机构包括调温箱、喷淋板和水箱，所述调温箱固接在隔离箱内壁上，所述调温箱内部固接有加热管，所述调温箱底部设置有喷淋板，所述喷淋板与水箱连通，所述水箱固接在隔离箱外侧壁上；所述净化机构安装在隔离箱侧壁上，且所述净化机构位于隔离箱远离密封门的一侧，所述密封门与辅助块卡合连接，所述辅助块固接在隔离箱顶部。
6.进一步地，所述密封门为l型，所述密封门顶部与辅助块之间安装有螺栓，所述辅助块远离密封门的一侧通过磁性连接有限位块，所述限位块的高度大于辅助块，所述限位块与密封门卡合连接。
7.进一步地，所述限位块与固定块之间通过弹簧连接，所述固定块固接在隔离箱顶部，所述弹簧内部套接有滑竿，所述滑竿两端分别固接在固定块和辅助块上，且滑竿贯穿限位块，所述限位块与隔离箱顶部之间滑动连接。
8.进一步地，所述隔离箱内壁上固接有两个连接块，所述连接块与密封门内侧卡合连接，所述密封门与隔离箱之间转动连接，且所述密封门的高度大于隔离箱，所述隔离箱侧壁上开设有排污口，所述排污口上方设置有水槽。
9.进一步地，所述隔离箱内腔底部固接有导向板，所述导向板为斜面，所述导向板顶部安装有滤板，所述滤板一侧搭接有保护外壳，所述保护外壳内部安装有喷淋板，所述喷淋板固接在隔离箱内壁上。
10.进一步地，所述保护外壳与隔离箱内腔之间滑动连接，所述保护外壳一端贯穿隔
离箱侧壁后套接在丝杠上，所述丝杠安装在隔离箱侧壁上，所述丝杠顶部固接有伺服电机的输出轴，所述伺服电机固接在隔离箱上。
11.进一步地，所述水箱顶部固接有水泵，所述水泵通过水管与喷淋板末端连接，所述水泵位于两个丝杠之间。
12.进一步地，所述净化机构包括换气口、抽风机和净化箱，所述隔离箱内壁上开设换气口，所述换气口与抽风机连通，所述抽风机通过风管与净化箱连接，所述抽风机和净化箱均固接在隔离箱上。
13.进一步地，所述净化箱内腔底部固接有第二吸附层，所述第二吸附层的厚度大于滤网，所述滤网位于第二吸附层和吸附板之间，所述吸附板顶部搭接有第一吸附层。
14.进一步地，所述第一吸附层顶部卡合有干燥板，所述干燥板的厚度小于第一吸附层，所述干燥板上方设置有出气口，所述净化箱侧壁被出气口贯穿。
15.通过本技术上述实施例，采用了隔离机构和净化机构，解决了隔离装置的密封效果不理想，容易造成病畜的逃出，隔离装置内部不易对粪便和杂质进行清洁处理，影响病畜的隔离卫生，且装置内部排出的气体带有异味，容易造成空气的污染的问题，取得了密封装置带有加固结构病畜不易逃出，带有加热和冲洗结构，利于病畜隔离，可对排出的气体进行净化，减少空气污染的效果。
附图说明
16.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

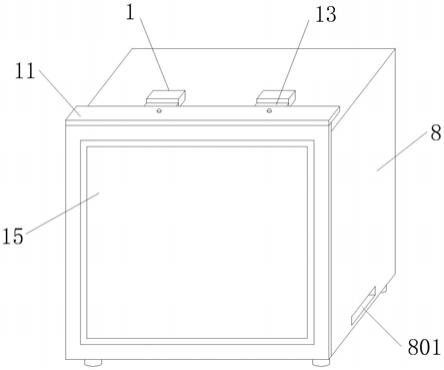

17.图1为本技术一种实施例的立体结构示意图；
18.图2为本技术一种实施例的整体结构示意图；
19.图3为本技术一种实施例的保护外壳结构安装示意图；
20.图4为本技术一种实施例的水箱结构安装示意图；
21.图5为本技术一种实施例的净化箱内部结构示意图。
22.图中：1、固定块；2、连接块；3、调温箱；4、水槽；5、滤板；6、喷淋板；7、导向板；8、隔离箱；801、排污口；9、保护外壳；10、换气口；11、密封门；12、加热管；13、限位块；14、辅助块；15、观察板；16、水箱；17、水泵；18、伺服电机；19、抽风机；20、净化箱；2001、干燥板；2002、吸附板；2003、第一吸附层；2004、第二吸附层。
具体实施方式
23.为了使本技术领域的人员更好地理解本技术方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分的实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本技术保护的范围。
24.需要说明的是，本技术的说明书和权利要求书及上述附图中的术语“第一”、“第
二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本技术的实施例。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。
25.在本技术中，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本技术及其实施例，并非用于限定所指示的装置、元件或组成部分必须具有特定方位，或以特定方位进行构造和操作。
26.并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言，可以根据具体情况理解这些术语在本技术中的具体含义。
27.此外，术语“安装”、“设置”、“设有”、“连接”、“相连”、“套接”应做广义理解。例如，可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
28.需要说明的是，在不冲突的情况下，本技术中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本技术。
29.请参阅图1-5所示，一种畜牧兽医用病畜隔离装置，包括隔离箱8、隔离机构和净化机构，所述隔离箱8一侧通过转轴安装有密封门11，所述密封门11上嵌合有观察板15，便于通过观察板15观察病畜的状态；所述隔离机构包括调温箱3、喷淋板6和水箱16，所述调温箱3固接在隔离箱8内壁上，所述调温箱3内部固接有加热管12，所述调温箱3底部设置有喷淋板6，所述喷淋板6与水箱16连通，所述水箱16固接在隔离箱8外侧壁上，便于隔离机构保证隔离箱8内部的温度恒定和环境卫生；所述净化机构安装在隔离箱8侧壁上，且所述净化机构位于隔离箱8远离密封门11的一侧，所述密封门11与辅助块14卡合连接，所述辅助块14固接在隔离箱8顶部，便于对隔离箱8内部排出的空气进行净化。
30.所述密封门11为l型，所述密封门11顶部与辅助块14之间安装有螺栓，所述辅助块14远离密封门11的一侧通过磁性连接有限位块13，所述限位块13的高度大于辅助块14，所述限位块13与密封门11卡合连接，便于对密封门11的关闭进行加固；所述限位块13与固定块1之间通过弹簧连接，所述固定块1固接在隔离箱8顶部，所述弹簧内部套接有滑竿，所述滑竿两端分别固接在固定块1和辅助块14上，且滑竿贯穿限位块13，所述限位块13与隔离箱8顶部之间滑动连接，便于限位块13移动调节；所述隔离箱8内壁上固接有两个连接块2，所述连接块2与密封门11内侧卡合连接，所述密封门11与隔离箱8之间转动连接，且所述密封门11的高度大于隔离箱8，所述隔离箱8侧壁上开设有排污口801，所述排污口801上方设置有水槽4，便于污水从排污口801排出；所述隔离箱8内腔底部固接有导向板7，所述导向板7为斜面，所述导向板7顶部安装有滤板5，所述滤板5一侧搭接有保护外壳9，所述保护外壳9内部安装有喷淋板6，所述喷淋板6固接在隔离箱8内壁上，便于保护外壳9对喷涂6遮挡保护；所述保护外壳9与隔离箱8内腔之间滑动连接，所述保护外壳9一端贯穿隔离箱8侧壁后套接在丝杠上，所述丝杠安装在隔离箱8侧壁上，所述丝杠顶部固接有伺服电机18的输出
轴，所述伺服电机18固接在隔离箱8上，便于丝杠对保护外壳9的位置进行调节；所述水箱16顶部固接有水泵17，所述水泵17通过水管与喷淋板6末端连接，所述水泵17位于两个丝杠之间，便于水泵17将水箱16内部的水送入喷淋板6内；所述净化机构包括换气口10、抽风机19和净化箱20，所述隔离箱8内壁上开设换气口10，所述换气口10与抽风机19连通，所述抽风机19通过风管与净化箱20连接，所述抽风机19和净化箱20均固接在隔离箱8上，便于抽风机19加速隔离箱8内部的空气交换；所述净化箱20内腔底部固接有第二吸附层2004，所述第二吸附层2004的厚度大于滤网，所述滤网位于第二吸附层2004和吸附板2002之间，所述吸附板2002顶部搭接有第一吸附层2003，便于对空气初步净化吸附；所述第一吸附层2003顶部卡合有干燥板2001，所述干燥板2001的厚度小于第一吸附层2003，所述干燥板2001上方设置有出气口，所述净化箱20侧壁被出气口贯穿，便于提高对空气的净化效果。
31.本技术在使用时，本技术中出现的电器元件在使用时均外接连通电源和控制开关，首先将病畜放在隔离箱8内的滤板5上，关闭密封门11，在密封门11和辅助块14之间安装螺栓，利用外接的控制开关给辅助块14内部的电磁铁通电，限位块13在磁性的作用下向辅助块14移动，在滑竿上滑动，弹簧拉伸，限位块13与密封门11卡合限位，水槽4可为病畜供水、供食，抽风机19利用换气口10对隔离箱8内部抽气，新鲜空气从隔离箱8左侧壁上的通孔进入，废气进入净化箱20内，被带有活性炭颗粒的第二吸附层2004初步吸附，经过滤网后被带有纳米除味剂的吸附板2002再次吸附，第一吸附层2003为海绵材质，干燥板2001内部填充有干石灰，且侧壁上开设有通孔，可对净化箱20内部的水分进行吸收，经过净化后的空气排出，加热管12上的加热丝可调节隔离箱8内部的温度，当需要对隔离箱8内部清洁时，伺服电机18带动丝杠转动，保护外壳9上移漏出喷淋板6，水泵17向喷淋板6内供水，对滤板5和导向板7分别冲洗，通过外接的控制器可控制上下两排的喷头分别使用，冲洗产生的废水通过排污口801排出，在排污口801底部放置收集装置，可对排出的废水进行收集，可减少隔离箱8内部的杂质和粪便残留。
32.本技术的有益之处在于：
33.1.本技术操作简单，隔离箱8顶部带有限位结构，可在密封门11关闭时进行加固，避免病畜打开密封门11逃出，通过透明的观察板15可观察病畜状态，实现对病畜的有效隔离；
34.2.本技术结构合理，隔离箱8内部的温度和空气可分别进行调节和更换，便于病畜的生存，净化箱20内部带有多重吸附结构，可对隔离箱8内部的异味进行吸附净化，减少排放的气体污染；
35.3.保护外壳9可对喷淋板6遮挡保护，喷淋板6内可增强对隔离箱8内部的冲洗强度，减少粪便在导向板7上堆积造成的细菌滋生和污染，保证病畜的隔离期间的卫生。
36.涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本技术保护的内容也不涉及对于软件和方法的改进。
