一种农业技术用种子通风装置的制作方法

1.本实用新型涉及农业技术领域，具体来说，涉及一种农业技术用种子通风装置。


背景技术：

2.种子是种子植物的胚珠经受精后长成的结构，培育好的种子会放在储存箱内进行储存，种子堆积在储存箱内由于储存箱内的空气流动性不好，通风性不好，可能会造成种子发霉的情况出现，影响使用，同时现在的一些装置在使用时，装置内部不具有防尘过滤网堵塞报警功能，当防尘过滤网堵塞时不及时进行清理影响使用，针对上述问题提出一种农业技术用种子通风装置。


技术实现要素：

3.针对相关技术中的问题，本实用新型提出一种农业技术用种子通风装置，以克服现有相关技术所存在的上述技术问题。
4.本实用新型的技术方案是这样实现的：
5.一种农业技术用种子通风装置，包括储存箱、箱门、控制器、报警器和通风箱，所述箱门与储存箱铰链连接，所述控制器与储存箱固定连接，所述报警器与储存箱固定连接，所述通风箱与储存箱固定连接，所述通风箱外侧设有第一通风组件，所述第一通风组件包括第一通风管、第一纱网、第二通风管和第二纱网，所述通风箱外侧设有第二通风组件，所述第二通风组件包括第三通风管和第三纱网，所述通风箱内侧中央位置固定连接有支撑杆，所述支撑杆左端面固定连接有通风风机。
6.进一步的，所述第一通风管与通风箱相连通，所述第一通风管贯穿储存箱，所述第一通风管与储存箱固定连接，所述第一纱网与第一通风管固定连接，所述第二通风管贯穿储存箱，所述第二通风管与储存箱固定连接，所述第二纱网与第二通风管固定连接。
7.进一步的，所述第三通风管与通风箱相连通，所述第三通风管贯穿储存箱，所述第三通风管与储存箱固定连接，所述第三纱网与第三通风管固定连接。
8.进一步的，所述通风箱上设有堵塞报警组件，所述堵塞报警组件包括连接杆、压力传感器和连接绳，所述连接杆与支撑杆固定连接，所述压力传感器与通风箱固定连接，所述连接杆外侧滑动连接有挡板，所述挡板与通风箱滑动连接，所述挡板外侧滑动连接有防尘过滤网，所述防尘过滤网与通风箱滑动连接。
9.进一步的，所述挡板与支撑杆之间的连接杆外侧套附有支撑弹簧，所述支撑弹簧的一端与支撑杆固定连接，所述支撑弹簧的另一端与挡板固定连接。
10.进一步的，所述连接绳与通风箱固定连接，所述连接绳的另一端固定连接有限位杆，所述限位杆贯穿通风箱，所述限位杆与通风箱滑动连接，所述限位杆与防尘过滤网滑动连接。
11.本实用新型提供了一种农业技术用种子通风装置,本实用新型的有益效果如下：
12.1、本实用新型中，通过设置的通风箱、第一通风管、第一纱网、第二通风管、第二纱
网、第三通风管、第三纱网、支撑杆和通风风机，使用时通过控制器控制通风风机转动，通风风机转动牵引的气体的一部分通过第一通风管对储存箱内部进行吹气通风，另一部分气体通过第三通风管，在第三通风管上开设的第三纱网处对储存箱内部堆积的种子进行吹气通风，从而使用时能够对储存箱内部堆积的种子进行通风，不会出现发霉的情况；
13.2、本实用新型中，通过设置的报警器、连接杆、压力传感器、挡板、防尘过滤网、支撑弹簧、连接绳和限位杆，使用过程中当防尘过滤网出现堵塞时，通过防尘过滤网的风阻会变大，防尘过滤网会带动挡板向左滑动，挡板会压缩支撑弹簧，当挡板接触挤压压力传感器,压力传感器感受到压力时，压力传感器通过控制器控制报警器报警，能够在防尘过滤网堵塞时报警提醒，然后工作人员把限位杆从通风箱内部拔出，在支撑弹簧弹力的作用下把防尘过滤网从通风箱内部弹出，对防尘过滤网进行清理，清理好之后在通风箱内部推动防尘过滤网，然后把限位杆插入到通风箱内部对防尘过滤网进行限位，把防尘过滤网安装好，从而使用时可以在防尘过滤网堵塞时报警提醒，能够及时清理防尘过滤网，不影响使用。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

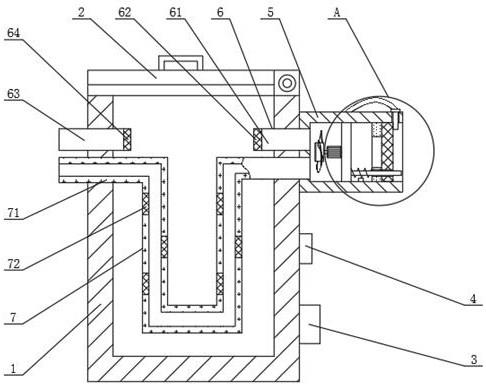

15.图1是根据本实用新型实施例的一种农业技术用种子通风装置的整体结构示意图；
16.图2是根据本实用新型实施例的一种农业技术用种子通风装置的图1的a处结构示意图。
17.图中：1-储存箱、2-箱门、3-控制器、4-报警器、5-通风箱、6-第一通风组件、61-第一通风管、62-第一纱网、63-第二通风管、64-第二纱网、7-第二通风组件、71-第三通风管、72-第三筛网、8-支撑杆、9-堵塞报警组件、91-连接杆、92-压力传感器、93-挡板、94-防尘过滤网、95-支撑弹簧、96-连接绳、97-限位杆、10-通风风机。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.下面，结合附图以及具体实施方式，对本实用新型做出进一步的描述：
20.实施例一：
21.请参阅图1-2，根据本实用新型实施例的一种农业技术用种子通风装置，包括储存箱1、箱门2、控制器3、报警器4和通风箱5，箱门2与储存箱1铰链连接，控制器3与储存箱1固定连接，报警器4与储存箱1固定连接，通风箱5与储存箱1固定连接，通风箱5外侧设有第一通风组件6，第一通风组件6包括第一通风管61、第一纱网62、第二通风管63和第二纱网64，通风箱5外侧设有第二通风组件7，第二通风组件7包括第三通风管71和第三纱网72，通风箱
5内侧中央位置固定连接有支撑杆8，支撑杆8左端面固定连接有通风风机10。
22.第一通风管61与通风箱5相连通，第一通风管61贯穿储存箱1，第一通风管61与储存箱1固定连接，第一纱网62与第一通风管61固定连接，第二通风管63贯穿储存箱1，第二通风管63与储存箱1固定连接，第二纱网64与第二通风管63固定连接，第一纱网62和第二纱网64能够防止种子进入到第一通风管61和第二通风管63内，第三通风管71与通风箱5相连通，第三通风管71贯穿储存箱1，第三通风管71与储存箱1固定连接，第三纱网72与第三通风管71固定连接。
23.进行通风时控制器3控制通风风机10转动，通风风机10转动牵引的气体的一部分通过第一通风管61对储存箱1内部进行吹气通风，另一部分气体通过第三通风管71，在第三通风管71上开设的第三纱网72处对储存箱1内部堆积的种子进行吹气通风，从而使用时能够对储存箱1内部堆积的种子进行通风，不会出现发霉的情况。
24.实施例二：
25.请参阅图1-2，根据本实用新型实施例的一种农业技术用种子通风装置，包括储存箱1、箱门2、控制器3、报警器4和通风箱5，箱门2与储存箱1铰链连接，控制器3与储存箱1固定连接，报警器4与储存箱1固定连接，通风箱5与储存箱1固定连接，通风箱5外侧设有第一通风组件6，第一通风组件6包括第一通风管61、第一纱网62、第二通风管63和第二纱网64，通风箱5外侧设有第二通风组件7，第二通风组件7包括第三通风管71和第三纱网72，通风箱5内侧中央位置固定连接有支撑杆8，支撑杆8左端面固定连接有通风风机10。
26.通风箱5上设有堵塞报警组件9，堵塞报警组件9包括连接杆91、压力传感器92和连接绳96，连接杆91与支撑杆8固定连接，压力传感器92与通风箱5固定连接，连接杆91外侧滑动连接有挡板93，挡板93与通风箱5滑动连接，挡板93外侧滑动连接有防尘过滤网94，防尘过滤网94与通风箱5滑动连接，挡板93与支撑杆8之间的连接杆91外侧套附有支撑弹簧95，支撑弹簧95的一端与支撑杆8固定连接，支撑弹簧95的另一端与挡板93固定连接，连接绳96与通风箱5固定连接，连接绳96的另一端固定连接有限位杆97，限位杆97贯穿通风箱5，限位杆97与通风箱5滑动连接，限位杆97与防尘过滤网94滑动连接。
27.使用过程中当防尘过滤网94出现堵塞时，通过防尘过滤网94的风阻会变大，防尘过滤网94会带动挡板93向左滑动，挡板93会压缩支撑弹簧95，当挡板93接触挤压压力传感器92,压力传感器92感受到压力时，压力传感器92通过控制器3控制报警器4报警，能够在防尘过滤网94堵塞时报警提醒，然后工作人员把限位杆97从通风箱5内部拔出，在支撑弹簧95弹力的作用下把防尘过滤网94从通风箱5内部弹出，对防尘过滤网94进行清理，清理好之后在通风箱5内部推动防尘过滤网94，然后把限位杆97插入到通风箱5内部对防尘过滤网94进行限位，把防尘过滤网94安装好，从而使用时可以在防尘过滤网94堵塞时报警提醒，能够及时清理防尘过滤网94，不影响使用。
28.为了方便理解本实用新型的上述技术方案，以下就本实用新型在实际过程中的工作原理或者操作方式进行详细说明。
29.在实际应用时，在使用时该装置内所有电器的电源均为外接电源，使用时把箱门2打开，在储存箱1内部放入种子，把种子加入到第三通风管71顶部处停止加入，然后关闭箱门2，通过控制器3设置定时对储存箱1内的种子进行通风，进行通风时控制器3控制通风风机10转动，通风风机10转动牵引的气体的一部分通过第一通风管61对储存箱1内部进行吹
气通风，另一部分气体通过第三通风管71，在第三通风管71上开设的第三纱网72处对储存箱1内部堆积的种子进行吹气通风，从而使用时能够对储存箱1内部堆积的种子进行通风，不会出现发霉的情况，使用过程中当防尘过滤网94出现堵塞时，通过防尘过滤网94的风阻会变大，防尘过滤网94会带动挡板93向左滑动，挡板93会压缩支撑弹簧95，当挡板93接触挤压压力传感器92,压力传感器92感受到压力时，压力传感器92通过控制器3控制报警器4报警，能够在防尘过滤网94堵塞时报警提醒，然后工作人员把限位杆97从通风箱5内部拔出，在支撑弹簧95弹力的作用下把防尘过滤网94从通风箱5内部弹出，对防尘过滤网94进行清理，清理好之后在通风箱5内部推动防尘过滤网94，然后把限位杆97插入到通风箱5内部对防尘过滤网94进行限位，把防尘过滤网94安装好，从而使用时可以在防尘过滤网94堵塞时报警提醒，能够及时清理防尘过滤网94，不影响使用。
30.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
