一种茶叶种植用茶叶修剪设备的制作方法

1.本实用新型涉及茶叶种植相关技术领域，具体为一种茶叶种植用茶叶修剪设备。


背景技术：

2.在茶叶的种植过程中，需要经过修剪，茶树才能焕发出新的生机，才能更好地进行后续的生长和发展，从具体上来说，修剪的目的是使茶树有良好的树势和宽阔的采摘面，培养具有矮、壮、宽、匀的茶蓬，提高茶叶产量和品质，进而需要使用到茶叶修剪设备。
3.但常使用的修剪设备还存在一些缺陷，常使用的修剪设备需要手持进行茶叶的修剪，且由于修剪设备整体有一定重量，进而导致长时间修剪造成大量人力的浪费，且增加使用者的劳动量，因此需要提出一种便于使用的茶叶种植用茶叶修剪设备。


技术实现要素：

4.本实用新型的目的在于提供一种茶叶种植用茶叶修剪设备，以解决上述背景技术中提出的不方便进行使用导致大量人力的浪费的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种茶叶种植用茶叶修剪设备，包括修剪盒，所述修剪盒的一侧固定连接有挡板，且修剪盒的内部转动安装有转柱，所述转柱的外壁固定连接有齿轮，且齿轮的外部啮合有齿链带，所述齿链带的外壁固定连接有用于修剪茶叶的锯齿带，所述修剪盒的顶部一侧固定安装有驱动电机，且驱动电机的一侧设置有用于提供电量的移动电源；
6.所述修剪盒的一侧固定安装有把手，且修剪盒的底部固定连接有支撑架，所述支撑架的底部固定安装有限位杆，且支撑架的中部底侧固定安装有用于调节修剪高度的液压杆，所述液压杆的底部固定连接有支撑底盒；
7.所述支撑底盒的底部设置有辅助滚轮，所述支撑底盒的一侧固定连接有连接板，且连接板的一侧内部固定安装有微型电机，所述微型电机的转轴外壁转动连接有连接带，且连接带的一侧内壁转动连接有固定柱，所述固定柱的外部固定安装有用于推动设置移动的主滚轮。
8.优选的，所述挡板的一侧开设有清理口，且锯齿带设置在挡板的清理口内部，所述锯齿带通过齿链带与齿轮转动连接，且齿轮对称设置在齿链带的内部两侧，所述齿轮通过转柱与修剪盒转动连接。
9.优选的，所述驱动电机的外部固定安装有固定盒，且驱动电机的转轴与转柱固定连接，所述驱动电机的固定盒固定安装在修剪盒的顶部一侧。
10.优选的，所述支撑架对称设置在修剪盒的底部，且限位杆对称安装在支撑架的底部，所述限位杆的外壁与支撑底盒的内壁移动连接，且支撑底盒为空心结构，所述辅助滚轮对称安装在支撑底盒的底部。
11.优选的，所述辅助滚轮的内壁通过轴承转动安装有固定杆，且固定杆固定安装在支撑底盒的底部内壁，所述连接板固定安装在支撑底盒的一侧，且连接板呈弯折弧形板结
构。
12.优选的，所述微型电机固定安装在连接板的一侧内部，且固定柱转动安装在连接板的另一侧内部，所述固定柱通过轴承与连接板转动连接，且主滚轮固定安装在固定柱的两端。
13.优选的，所述微型电机的转轴通过连接带与固定柱转动连接，且连接带设置在连接板的一侧，所述连接带的一侧内壁与固定柱的外壁转动连接。
14.与现有技术相比，本实用新型的有益效果是：该茶叶种植用茶叶修剪设备；
15.1.该茶叶修剪设备，通过辅助滚轮、连接带和固定柱等结构的设置，方便设备的移动，进而避免使用者手持修剪设备进行茶叶的修剪，从而避免人力的浪费，且减少使用者的劳动量，给使用者带来便利；
16.2.该茶叶修剪设备，通过锯齿带、限位杆和液压杆的设置，方便将茶叶进行自动修剪，同时通过限位杆和液压杆等结构的设置，方便将设备的修剪高度进行调节，从而增加设备的适用性，且增加设备的使用价值。
附图说明

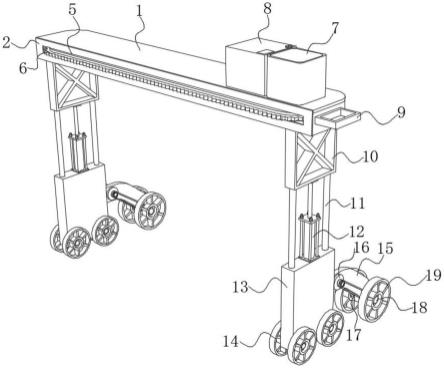

17.图1为本实用新型整体结构示意图；
18.图2为本实用新型齿轮和齿链带的连接结构示意图；
19.图3为本实用新型辅助滚轮和主滚轮的位置结构示意图；
20.图4为本实用新型连接带和固定柱的连接结构示意图。
21.图中：1、修剪盒；2、挡板；3、转柱；4、齿轮；5、齿链带；6、锯齿带；7、驱动电机；8、移动电源；9、把手；10、支撑架；11、限位杆；12、液压杆；13、支撑底盒；14、辅助滚轮；15、连接板；16、微型电机；17、连接带；18、固定柱；19、主滚轮。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-4，本实用新型提供一种技术方案：一种茶叶种植用茶叶修剪设备，包括修剪盒1、挡板2、转柱3、齿轮4、齿链带5、锯齿带6、驱动电机7、移动电源8、把手9、支撑架10、限位杆11、液压杆12、支撑底盒13、辅助滚轮14、连接板15、微型电机16、连接带17、固定柱18和主滚轮19；
24.修剪盒1的一侧固定连接有挡板2，且修剪盒1的内部转动安装有转柱3，转柱3的外壁固定连接有齿轮4，且齿轮4的外部啮合有齿链带5，齿链带5的外壁固定连接有用于修剪茶叶的锯齿带6，修剪盒1的顶部一侧固定安装有驱动电机7，且驱动电机7的一侧设置有用于提供电量的移动电源8，挡板2的一侧开设有清理口，且锯齿带6设置在挡板2的清理口内部，锯齿带6通过齿链带5与齿轮4转动连接，且齿轮4对称设置在齿链带5的内部两侧，齿轮4通过转柱3与修剪盒1转动连接，驱动电机7的外部固定安装有固定盒，且驱动电机7的转轴与转柱3固定连接，驱动电机7的固定盒固定安装在修剪盒1的顶部一侧，根据图1和图2，在
对茶叶树的顶部进行修剪时，移动电源8为驱动电机7提供电力，然后驱动电机7通过转柱3带动齿轮4转动，进而将齿链带5带动锯齿带6旋转，从而将茶叶树的枝叶进行修剪，且挡板2的设置方便将修剪后的枝叶阻挡在修剪盒1的外部，避免枝叶进入修剪盒1内部影响齿链带5和锯齿带6的转动使用；
25.修剪盒1的一侧固定安装有把手9，且修剪盒1的底部固定连接有支撑架10，支撑架10的底部固定安装有限位杆11，且支撑架10的中部底侧固定安装有用于调节修剪高度的液压杆12，液压杆12的底部固定连接有支撑底盒13，支撑架10对称设置在修剪盒1的底部，且限位杆11对称安装在支撑架10的底部，限位杆11的外壁与支撑底盒13的内壁移动连接，且支撑底盒13为空心结构，辅助滚轮14对称安装在支撑底盒13的底部，根据图1和图4，在调节修剪高度时，液压杆12将支撑架10向上推动或向下拉动，进而将顶部修剪盒1及内部结构进行移动，从而对修剪高度进行调节，同时支撑架10的移动将限位杆11带动在支撑底盒13内部移动，从而将支撑架10的移动位置进行限位；
26.支撑底盒13的底部设置有辅助滚轮14，支撑底盒13的一侧固定连接有连接板15，且连接板15的一侧内部固定安装有微型电机16，微型电机16的转轴外壁转动连接有连接带17，且连接带17的一侧内壁转动连接有固定柱18，固定柱18的外部固定安装有用于推动设置移动的主滚轮19，辅助滚轮14的内壁通过轴承转动安装有固定杆，且固定杆固定安装在支撑底盒13的底部内壁，连接板15固定安装在支撑底盒13的一侧，且连接板15呈弯折弧形板结构，微型电机16固定安装在连接板15的一侧内部，且固定柱18转动安装在连接板15的另一侧内部，固定柱18通过轴承与连接板15转动连接，且主滚轮19固定安装在固定柱18的两端，微型电机16的转轴通过连接带17与固定柱18转动连接，且连接带17设置在连接板15的一侧，连接带17的一侧内壁与固定柱18的外壁转动连接，根据图1、图3和图4，在进行修剪时，将修剪盒1底部两侧的辅助滚轮14和主滚轮19等结构放置在茶叶树的两侧，然后微型电机16通过连接带17带动固定柱18进行转动，进而将主滚轮19转动，且主滚轮19的转动将设备整体推到，同时配合辅助滚轮14的使用，方便设备的移动，进而为设备的移动提供动力，只需使用者在一旁通过把手9扶持设备，调节方向即可，从而减少人力的浪费。
27.工作原理：在使用该茶叶种植用茶叶修剪设备时，将修剪盒1底部两侧的辅助滚轮14和主滚轮19等结构放置在茶叶树的两侧，然后微型电机16通过连接带17带动固定柱18转动，使得主滚轮19进行转动，从而将设备整体推到，同时配合辅助滚轮14的使用，方便设备的移动，进而为设备的移动提供动力，同时使用者在一旁通过把手9扶持设备，调节移动方向，然后移动电源8为驱动电机7提供电力，驱动电机7通过转柱3带动齿轮4转动，进而将齿链带5带动锯齿带6旋转，从而将茶叶树的顶部枝叶进行修剪，且挡板2的设置方便将修剪后的枝叶阻挡在修剪盒1的外部，在调节修剪高度时，通过液压杆12将支撑架10推拉，进而将顶部修剪盒1及内部结构进行移动，从而对修剪高度进行调节，同时限位杆11的设置顶部对支撑架10进行限位。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
