一种可重复利用的折扇式果实遮光装置

1.本实用新型属于水果种植技术领域，更具体地，涉及一种可重复利用的环保折扇式果实遮光装置。


背景技术：

2.日灼病是在很多水果上广泛发生的一种生理失调症。发生严重的水果有葡萄、苹果、石榴等，发生范围遍布于热带、亚热带以及温带地区。果实日灼病发生严重时会使果实出现大小不等的坏死斑块，使果实失去食用价值。中等程度的日灼会使果面出现黄色、褐色、白色斑块，极大地降低果实的外观和内在品质。由此，果实日灼病往往会造成重大的经济损失。2000年山东一些地区红地球葡萄出现大面积的严重日灼，果实发病率达到15％～33％，最高超过60％，造成了严重的经济损失；2003年新疆红地球葡萄日灼病发生严重，危害面积和产量均超过30％，损失惨重。
3.强烈的光照对果面温度的升高有直接和间接的影响，是日灼病发生的主要影响因素。套袋栽培和喷洒防护剂是防止葡萄等水果日灼病的重要举措，但是套袋工作量大，往往是一次性使用，造成资源浪费，丢弃后又会造成环境污染。而喷洒防护剂如石灰之后的果实很难清洗，很大程度上影响了果实外观品质。因此急需寻找一种解决果实日灼病的新装置。


技术实现要素：

4.为解决上述问题，本实用新型提供了一种造价低廉，使用方便，效果良好的防止果实日灼病的可循环使用装置，提高果实品质，该装置使用以下的技术方案实现：
5.一种可重复利用的折扇式果实遮光装置，包括折叠式环形反光膜，所述折叠式环形反光膜设置有褶皱，类似于折扇的褶皱结构，与折扇明显不同的是，该遮光装置可展开至360度，从而形成一圆形，其中：扎口绳固定设置于折叠式环形反光膜的内侧边缘，所述折叠式环形反光膜的两端最边缘褶皱正面设置有条形魔术贴，正面的其中一端的条形魔术贴为毛面魔术贴，另一端的条形魔术贴为勾面魔术贴。
6.所述折叠式环形反光膜的两端最边缘褶皱背面设置有圆形魔术贴,背面的其中一端的圆形魔术贴为毛面魔术贴，另一端的圆形魔术贴为勾面魔术贴。
7.进一步地，折叠式环形反光膜的两端最边缘褶皱比中间位置的褶皱稍长，具体地，最边缘褶皱的上端的水平高度高于中间位置的褶皱的水平高度，最边缘褶皱的下端的水平高度低于中间位置的褶皱的水平高度，圆形魔术贴设置于最边缘褶皱的高于中间位置的褶皱的水平高度的位置以及最边缘褶皱的低于中间位置的褶皱的水平高度的位置。
8.进一步地，所述扎口绳为软质绳。
9.进一步地，所述折叠式环形反光膜的长度和宽度与果实体积及形状相适应。
10.进一步地，所述折叠式环形反光膜展开后形成的圆形的直径，需大于果实最长横径。
11.进一步地，所述折叠式环形反光膜的颜色为银色、灰色、蓝色、红色中的任意一种，
其具体的颜色依据需要日照情况和果实种类设定不同的颜色。
12.本实用新型的折扇式果实遮光装置，其折叠式环形反光膜的具体方向和位置根据需要随时调节，灵活方便。以往套袋方式虽然也可以一定程度上防止日灼病的发生，但是操作繁琐，不易根据需要随时调节。而本装置使用方便，使用过程中折扇式环形反光膜的具体方向和位置根据光照方向和光照强度随时调节，日光强时用于遮挡，日光弱时向上收起不会使得果实接受日光不足降低果实品质。
13.装置可改变光的传播途径，将强烈的直射光散射到各个方向，成为柔和的漫射光，降低对植株的伤害。所述折叠式环形反光膜的褶皱密度可根据需要调整，褶皱可以使得反射光射向多个方向，充分避免反光膜反射同一方向的过强光线伤害到植株的其他组织部分。
14.本装置节约资源，保护环境。传统的果实套袋无法重复利用，浪费了材料又污染了环境。本实用新型一种可重复利用的折扇式果实遮光装置，使用方便，收纳便捷，可以多次循环使用，节约成本，保护环境免遭污染。
附图说明

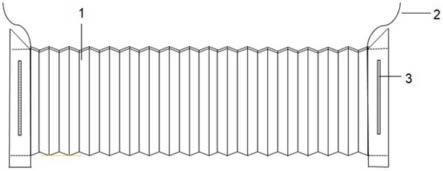

15.图1为新型实施例展开后平放的正面结构示意图。
16.图2为新型实施例环状粘贴后平放的结构示意图。
17.图3为新型实施例展开后平放的背面结构示意图。
18.图4为新型实施例折叠收纳后的状态图。
19.图5为新型实施例在果园使用中需要遮荫时结构示意图。
20.图6为新型实施例在果园使用中不需要遮荫时结构示意图。
21.图中标号说明：
22.1、折叠式环形反光膜；2、扎口绳；3、条形魔术贴；4、圆形魔术贴。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1和图3，图中示出了一种可重复利用的折扇式果实遮光装置，所述装置由折叠式环形反光膜1、收口用的两头可拉的扎口绳2、折叠式环形反光膜1的折叠两端最边缘褶皱正反两面的魔术贴组成。
25.所述折叠式环形反光膜1可根据需要日照情况和果实种类设定不同的颜色,如银色、灰色、蓝色、红色等，折叠式环形反光膜1的长度和宽度也可根据果实体积及形状进行选择，本实施例中，折叠式环形反光膜1选用蓝色，膜宽度8cm。折叠式环形反光膜1的褶皱密度根据材料及果实形状进行调整。褶皱可以使得反射光射向多个方向，充分避免反光膜反射同一方向的过强光线伤害到植株的其他组织部分。
26.扎口绳2位于折叠式环形反光膜1的内侧边缘，可选择软质的化学纤维绳、软质的天然纤维绳或金属丝，本实施例中，质地选择软质绳较佳。
27.对于折叠式环形反光膜1两端最边缘褶皱处的正反两面均设有魔术贴，具体地，设置于折叠式环形反光膜1正面的魔术贴为膜折叠两端最边缘褶皱正面的粘合成环的条形魔术贴 3，在膜的正面，所述折叠式环形反光膜1一端的魔术贴设有毛面，另一端设有勾面，使用时拉开上下两端的魔术贴，反向旋转两面粘贴即可。
28.设置于折叠式环形反光膜1两端最边缘褶皱的背面设置有用于折叠收纳的圆形魔术贴 4，在膜的背面的上侧或下侧，所述折叠式环形反光膜1一端的圆形魔术贴4设有毛面，另一端圆形魔术贴4设有勾面，即在膜的上侧，如果其左端设置为毛面的圆形魔术贴4，则其右端设置为勾面的圆形魔术贴4，反之，如果其左端设置为勾面的圆形魔术贴4，则其右端设置为毛面的圆形魔术贴4，而在膜的下侧位置，圆形魔术贴4的种类设置不受膜的上侧圆形魔术贴4种类设置的限制，其左右的任意一端设置为毛面的圆形魔术贴4，另一端设置为勾面的圆形魔术贴4。另一方面，设置有圆形魔术贴4的所在的位置，即边缘褶皱的纵向长度长于位于折叠式环形反光膜1的中间位置褶皱的纵向长度，如图1和3所示，设置有圆形魔术贴4的边缘褶皱的上下两端均凸出于折叠式环形反光膜1中间位置褶皱的上下端的水平位置，使用完毕之后再折叠粘贴上下两端的圆形魔术贴4收纳。图2所示，圆形魔术贴4位于凸出于折叠后的圆形的位置处，此时，毛面的圆形魔术贴4和勾面的圆形魔术贴4分布在相对处。
29.为了实现较好的遮光效果，如图2所示，所述折叠式环形反光膜1展开后圆形的直径，需略大于果实最长横径，参阅图5在遮光使用过程中圆环形可调整为平面圆形也可调整为伞形，具体方向和位置根据光照方向确定，需要遮光时，图5所示，使折叠式环形反光膜1的阴影完全遮挡果实，图6所示，不需要遮光时可以调节折叠式环形反光膜1的方向成为倒置伞形，使果实接受阳光，提升果实品质。
30.使用时先拉开反面上下两端的圆形魔术贴4，再反向旋转两面粘贴正面的条形魔术贴 3，使之成为环状缠绕果柄。最后将软质绳系在果实上方，因质地较软，不会划伤果实或叶片等。
31.使用完毕后，先解开软质扎口绳2，然后拉开正面的条形魔术贴3，再顺原来的褶皱折叠压实，利用反面上下两端的圆形魔术贴4粘贴收纳，图4所示，最后将软质绳缠绕固定。收纳后体积小，易于存放。
32.本装置节约资源，保护环境，折叠式环形反光膜1的具体方向和位置根据需要,如根据太阳方位和辐射强度等条件随时调节，灵活方便。装置可改变光的传播途径，将强烈的直射光散射到各个方向，成为柔和的漫射光，降低对植株的伤害。
33.以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
