一种养殖废水农田灌溉装置的制作方法

1.本实用新型涉及农田灌溉技术领域，特别涉及一种养殖废水农田灌溉装置。


背景技术：

2.养殖废水农田灌溉装置在农田灌溉中是不可或缺的一样设备，其目的是为了节约水源，使灌溉更方便，在现有的养殖废水农田灌溉装置技术中至少有以下弊端，1、养殖废水处理不够彻底，较大的污物得不到很好的沉淀，容易造成环境污染和管道的堵塞，废水的利用率也不是很高，2、灌溉装置在灌溉中不能很有效的控制水流的大小，使水泵的工作状态不是很稳定，不能起到随心意的灌溉使用。故此，我们推出一种新的养殖废水农田灌溉装置。


技术实现要素：

3.本实用新型的主要目的在于提供一种养殖废水农田灌溉装置，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型采取的技术方案为：
5.一种养殖废水农田灌溉装置，包括废水处理箱上端后部固定安装有排气孔，所述废水处理箱左端固定安装有进水口，所述废水处理箱右端上部固定安装有出水口，所述废水处理箱前端密封安装有污物清理口，所述出水口右端固定连接有软管，所述软管右端固定连接有灌溉装置，所述灌溉装置上端固定安装有水泵控制器，所述灌溉装置右端下部固定连接有灌溉出水口，所述灌溉装置下端固定安装两个支座。
6.优选的，所述进水口内部左侧固定连接有过滤网，所述废水处理箱内固定安装有一号回流板，所述废水处理箱内通过一号回流板分隔为初次沉淀箱和二次沉淀箱，所述废水处理箱内右壁固定连接有二号回流板。
7.优选的，所述一号回流板为l型结构，所述二号回流板和一号回流板之间互不接触，所述二号回流板位于出水口的下方。
8.优选的，所述灌溉装置包括灌溉箱，所述灌溉箱上端前部活动连接有灌溉箱清理口，所述灌溉箱前端和后端均固定连接有提手，所述灌溉箱下端固定连接有底板，所述底板上端固定连接有两个支脚，两个所述支脚上端共同固定连接水泵，所述水泵输出端设置有出水端口。
9.优选的，所述灌溉出水口通过出水端口与水泵的输出端固定连接，所述水泵控制器与水泵之间电性连接，所述底板和两个支座之间固定连接。
10.优选的，所述灌溉出水口外表面上部设置有开关，所述灌溉出水口内部设置有阀球。
11.与现有技术相比，本实用新型具有如下有益效果：
12.1、本实用新型中，通过设置过滤网、初次沉淀箱和二次沉淀箱，两个沉淀箱上方均固定安装有回流板，可以更好地将沉积物留在沉淀箱里，经过发酵，沉淀物可以用作肥料，
发酵产生的气体也可以当做燃料，过滤后的废水也可以直接给农田灌溉，还不会堵塞管道，大大提升了废水的利用率，也减少了废水对环境的污染；
13.2、本实用新型中，通过设有分流阀，可以在灌溉的过程中给予水流大小的控制，灌溉箱上端的水泵控制器也可以很好的控制水泵输出的功率，水泵控制器加上分流阀的配合，可以很好的控制整体水流的大小，使灌溉装置在工作中的状态更加。
附图说明

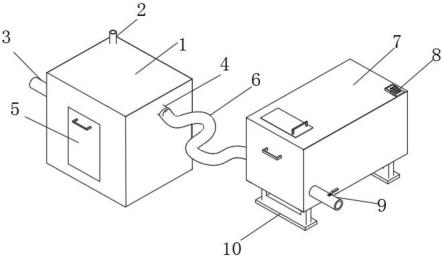

14.图1为本实用新型一种养殖废水农田灌溉装置的整体安装示意图；
15.图2为本实用新型一种养殖废水农田灌溉装置的废水处理箱的整体结构示意图；
16.图3为本实用新型一种养殖废水农田灌溉装置的灌溉装置整体结构示意图；
17.图4为本实用新型一种养殖废水农田灌溉装置的灌溉出水口的剖切结构示意图。
18.图中：1、废水处理箱；2、排气孔；3、进水口；31、过滤网；4、出水口；5、污物清理口；6、软管；7、灌溉装置；8、水泵控制器；9、灌溉出水口；10、支座；11、初次沉淀箱；12、一号回流板；13、二次沉淀箱；14、二号回流板；70、灌溉箱；71、灌溉箱清理口；72、提手；73、底板；74、水泵；75、支脚；76、出水端口；91、开关；92、阀球。
具体实施方式
19.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
20.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
21.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
22.实施例
23.请参阅图1-4，本实用新型提供一种技术方案：
24.一种养殖废水农田灌溉装置，包括废水处理箱1，其特征在于：所述废水处理箱1上端后部固定安装有排气孔2，所述废水处理箱1左端固定安装有进水口3，所述废水处理箱1右端上部固定安装有出水口4，所述废水处理箱1 前端密封安装有污物清理口5，所述出水口4右端固定连接有软管6，所述软管6右端固定连接有灌溉装置7，所述灌溉装置7上端固定安装有水泵控制器 8，所述灌溉装置7右端下部固定连接有灌溉出水口9，所述灌溉装置7下端固定安装两个支座10。
25.本实施例中，所述进水口3内部左侧固定连接有过滤网31，所述废水处理箱1内固定安装有一号回流板12，所述废水处理箱1内通过一号回流板12 分隔为初次沉淀箱11和二
次沉淀箱13，所述废水处理箱1内右壁固定连接有二号回流板14，所述一号回流板12为l型结构，所述二号回流板14和一号回流板12之间互不接触，所述二号回流板14位于出水口4的下方，一号回流板12和二号回流板14的安装，可以使污水在初次沉淀箱11和二次沉淀箱 13中完成多次沉淀，多次的沉淀可以使废水中的大颗粒物不容易堵塞管道，也不会污染环境。
26.本实施例中，所述灌溉装置7包括灌溉箱70，所述灌溉箱70上端前部活动连接有灌溉箱清理口71，所述灌溉箱70前端和后端均固定连接有提手72，所述灌溉箱70下端固定连接有底板73，所述底板73上端固定连接有两个支脚75，两个所述支脚75上端共同固定连接水泵74，所述水泵74输出端设置有出水端口76，所述灌溉出水口9通过出水端口76与水泵74的输出端固定连接，所述水泵控制器8与水泵74之间电性连接，所述底板73和两个支座 10之间固定，所述灌溉出水口9外表面上部设置有开关91，所述灌溉出水口 9内部设置有阀球92，所述灌溉出水口9可以通过上端的开关来控制灌溉中水流的大小，使水流可以平稳灌溉，让灌溉装置7的工作状态更加稳定。
27.需要说明的是，本实用新型为一种养殖废水农田灌溉装置，在使用过程中，首先废水通过进水口3过滤掉较大的杂物，进入到废水处理箱1中，在初次沉淀池11中沉淀一些稍大一些的污物，在一号回流板12的作用下可以起到多次沉淀的作用，废水经过二次沉淀箱13时，稍小一些的污物进行二次沉淀，二号回流板14也可以使污水产生多次沉淀，处理好的废水从出水口4 排出经软管6进入灌溉装置7中，沉淀过程中的沉淀物经过发酵可以用作肥料，发酵过程中产生的甲烷从排气孔2中释放出去，甲烷收集起来可以当做燃料，灌溉装置7将水从废水处理箱1中吸出，从灌溉出水口9释放，灌溉出水口9可以通过开关的旋转控制水流的大小，灌溉箱70上端固定安装有水泵控制器8和灌溉箱清理口71，灌溉箱70的前端和后端各安装有一个提手 72，可以方便灌溉装置7的搬移，灌溉箱70下端固定连接有底板73，底板 73的上端固定安装有两个支脚75，两个支脚上端固定安装有水泵74，底板 73下端固定连接两个支座10，支座10的安装使水泵74抬离了潮湿的地面，可以使水泵74不易锈蚀，使用寿命更长。
28.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
