一种路亚箱的制作方法

1.本实用新型涉及钓鱼用具，具体涉及是一种路亚箱。


背景技术：

2.路亚是一种钓鱼方法，是模仿弱小生物引发大鱼攻击的一种方法。路亚箱是钓鱼活动中的一个重要的辅助钩具，主要用于放置钓鱼所使用的工具和所收获的鱼。现有的路亚箱，其结构一般包括箱体和箱盖，箱盖的一侧活动铰接在箱体上，箱体上设有用于提拉的提手，提手的左右两臂活动铰接在箱体的上部左右两侧外，携带时，向上拿起提手，提手呈竖立状态即可将整个路亚箱提起携带，钩鱼时，提手直接向下放置在箱体的前侧面或后侧面，打开箱盖，即可在箱体内放置或拿取物品。此种路亚箱，因箱盖打开后无任何支撑点使箱盖打开后呈一定角度倾斜设置，无法平直放置，从而使箱盖的下底面无法当作一个放置平台来使用，且提手在使用时会晃动，不易路亚箱的携带。
3.有鉴于此，本发明人对上述问题进行深入研究，遂有本案产生。


技术实现要素：

4.本实用新型的目的在于提供一种路亚箱，以解决现有技术中箱盖打开后不能平直放置而无法当作放置平台使用及提手会晃动而影响路亚箱携带的问题。
5.为了实现上述目的，本实用新型采用如下技术方案：
6.一种路亚箱，包括箱体、箱盖和提手，箱盖以能上下翻转的方式活动铰接在箱体上，提手具有沿箱体左右方向延伸的横直部和处于横直部左右两端处的竖直部，竖直部与横直部一体成型，两竖直部对应处于箱盖的左右两侧处，且竖直部的下端与箱盖活动铰接在一起；其特征在于：上述箱盖的外侧壁对应于竖直部的下端处设有安装块，上述竖直部朝向安装块的一面上设有转动伸入安装块内的转动轴，上述转动轴的外侧壁与安装块上设有供转动轴导向伸入于安装块内并使转动轴限位于安装块内的凹凸限位结构，上述竖直部的下端延伸至箱体上部外，且上述箱盖和箱体对位于竖直部处均凸设有限位杆，两限位杆上下对位设置，转动轴处于两限位杆之间，上述竖直部上设有分别供两限位杆对应滑入于内限位容置的容置槽，且容置槽开设有供限位杆沿前后方向滑入于容置槽内的滑入口，两滑入口分别处于转动轴的前后两侧外。
7.上述竖直部的下端部一体成型有向下延伸的安装板，以安装板与箱体相对的一面为安装面，上述安装板的安装面上、下两端分别设有沿箱体前后方向延伸的条状弧形板，上述安装板的安装面上凸设有处于两条状弧形板之间的中空圆形块，上述中空圆形块内凸设有伸出中空圆形块外并向箱体方向横卧延伸的圆柱杆，此圆柱杆为所述的转动轴，上述安装块朝向安装板的一面上开设有供圆柱杆伸入于内的圆形安装孔，上述圆柱杆的自由端端部外侧壁上凸设有方形凸块，上述安装块位于圆形安装孔的孔沿处开设有与圆形安装孔相连通并与方形凸块相匹配的伸入口，伸入口与方形凸块构成所述的凹凸限位结构；上述中空圆形块与两条状弧形板之间均具有间距，此间距为所述的容置槽，所述中空圆形块的顶
面前侧和底面后侧均设有封闭间距的挡板，两挡板上下错位相对设置，上述间距位于与挡板相对的一端端部为所述的滑入口。
8.以处于中空圆形块上方的条状弧形板和限位杆分别为上弧形板和上限位杆，上述上弧形板的下底面向下凸设有沿左右方向延伸的条形凸条，此条形凸条的下底面为向下凸的凸弧面，上限位杆顶面下凹有沿左右方向延伸并通至限位杆端部外的凹弧槽，条形凸条嵌入凹弧槽内，且上限位杆的顶面位于凹弧槽前后两侧的部位均呈向下倾斜的倾斜面，两倾斜面的倾斜方向相背设置。
9.上述箱体的前侧面下部向后凹设有容置腔室，上述容置腔室向下通至上述箱体的底面外，上述容置腔室内设有竖立于容置腔室内并能向下翻转的翻转盒，上述翻转盒具有其后侧面敞开的盒体和盖设在盒体后侧面上的盒盖，上述盒体的底面后侧向下凸设有其前部处于盒体下方、后部处于盒体下方后侧的并沿左右方向延伸的第一铰接轴，上述盒盖的底面前侧设有其后部处于盒盖下方、前侧处于盒体下方并与第一铰接轴相靠紧配合的第二铰接轴，第一铰接轴与第二铰接轴通过销轴串接在一起，盒盖的上部前侧与盒体的顶面扣合在一起，上述盒体的下部左、右两外侧壁上分别凸设有凸耳，容置腔室的左、右两内槽壁上开设有供凸耳伸入于内的定位孔，两定位孔之间的最小间距小于两凸耳之间的最大间距、大于两凸耳之间的最大间距，两定位孔之间的最大间距大于两凸耳之间的最大间距，上述容置腔室的后内槽壁下部向前凸设有左右相对间隔设置并向前延伸的支撑凸板，两支撑凸板之间连设有转轴，上述盒体的底面向上凹设有通至盒体后侧面的凹缺，两支撑凸板嵌紧于此凹缺内，且凹缺的内顶面向下凸设有嵌紧于两支撑凸板之间的安装块，安装块的后侧面向前凹设有沿左右方向贯穿的穿过孔，转轴滑入此穿过孔内，上述盒盖的底面向上凹设有安装块的后部穿过的穿过凹缺。
10.上述箱体上还设有背带，上述箱体的左右两侧上分别一体成型有由前面板、后背板、上顶板及侧板围成中空结构的侧框体，上述侧板背离箱体设置，上述侧框体的侧板上开设有与侧框体中空腔室相通的通口，上述上顶板开设有供背带的一端伸入侧框体内的穿带孔，上述侧板位于通口的上孔壁处向上凹设有定位凹槽，上述侧框体内设有带扣，上述带扣与侧板相靠紧配合，上述带扣上开设有供背带穿过的穿孔，上述带扣上延伸有处于通口内并与通口的上孔壁上下相叠设置的挡块，上述挡块的顶面向上凸设有伸入定位凹槽内的限位片，上述挡块上开设有能向下拉动挡块的拉孔，上述挡块上下方向的长度短于上述通口上下方向的长度。
11.上述箱盖具有上箱盖和下箱盖，上述上箱盖为底面敞开的中空壳体，上述上箱盖的后侧沿与上述下箱盖的后侧面上部活动铰接在一起，上述上箱盖的中空腔室内放置有拉链布包，上述下箱盖呈顶面敞开的中空壳体，上述上箱盖的前侧与上述下箱盖的前侧扣合连接，上述下箱盖上部内活动铰接有两个能向上翻转的开合盖，两开合盖左右相靠紧配合，以两开合盖相对的一侧为相对侧，且两开合盖中其一开合盖的相对侧顶面下凹有伸入槽，另一开合盖的相对侧顶面延伸有悬空处于伸入槽内的抓拿凸耳，上述下箱盖的后侧与上述箱体以能向上翻转的方式活动铰接在一起，上述下箱盖的底面为平面。
12.上述侧框体的侧板上开设有安装孔，上述安装孔具有呈圆形结构的扩径孔和处于扩径孔下方与扩径孔相连通的缩径孔，缩径孔为沿上下方向延伸的条形孔，条形孔呈凹弧形结构，上述侧框体外设有选配件，上述选配件朝向上述安装孔的部位处凸设有沿左右方
向延伸的凸轴，上述凸轴具有杆部和头部，杆部的外径与缩径孔的孔径相匹配，上述头部为圆形头部，上述头部的直径与上述扩径孔的孔径相匹配。
13.上述选配件为放竿架，上述放竿架由前板体、后板体及侧板体围成的三面敞开的中空框体，上述侧板体背离侧框体设置，上述前板体和后板体上均设有上述凸轴，上述放竿架底部内设有底板，上述底板的前、后两端靠近侧框体的一侧分别凸设有圆柱轴，上述放竿架的底部凹设有供圆柱轴嵌入于内的嵌入凹缺。
14.上述选配件为杯架，上述杯架具有背板和底托，上述背板朝向侧框体的一面设有上述凸轴，上述背板处于底托与侧框体之间，底托呈左右方向横卧设置，底托靠近背板的一侧与背板的下端活动铰接在一起，底托具有供背板容置于内的容置腔室，上述背板的上端铰接有能向下翻转的圆形杯套圈。
15.上述选配件为储物盒，上述储物盒具有中空盒体和盖设在中空盒体上的盒盖，上述中空盒体上具有肩带，上述中空盒体内设有可活动拿出的内置方盒，上述中空盒体朝向侧框体的一面具有上述凸轴。
16.上述选配件为工具盒，上述工具盒竖立设置，上述工具盒具有盒体和盒盖，盒体与侧框体相贴配合，上述盒体与侧框体相贴的一面上设有上述凸轴，上述盒盖处于盒体背离侧框体的一面上，上述盒盖背离盒体的一面上设有安装凸块，安装凸块与盒体上的凸轴相对位设置，安装凸块的顶面下凹有沿上下方向延伸的条形凹槽，安装凸块背离盒盖的一面上开设有与条形凹槽相通并通至安装凸块顶面的伸出口，伸出口的内径与凸轴杆部的外径相匹配，上述条形凹槽前后方向上的槽宽与凸轴的头部直径相匹配。
17.本实用新型一种路亚箱，应用时，箱盖的两限位杆对应卡紧于两容置槽内，使竖直部相对于箱盖无法前后摆动，呈固定的竖立状态，当打开箱盖并向下翻转使箱盖呈平直状态时，因提手呈固定状态会竖立于打开的箱盖下方，支撑着箱盖，此时箱盖可当作放置平台使用，易于使用者垂钓操作，增加垂钓操作平台，再有，固定的提手使路亚箱在携带时不会晃动，方便提携。
附图说明

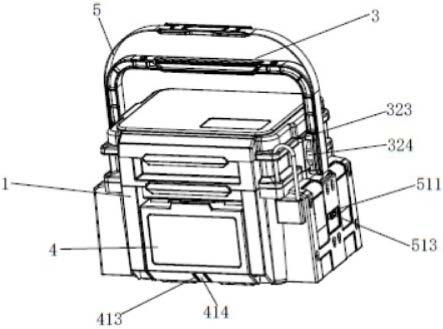

18.图1为本实用新型的立体图；
19.图2为本实用新型中箱体的立体图；
20.图3为本实用新型中箱盖与提手的立体图；
21.图4为本实用新型带有放竿架的立体图；
22.图5为本实用新型带有杯架的立体图；
23.图6为本实用新型带有储物盒的立体图；
24.图7为本实用新型带有工具盒的立体图；
25.图8为本实用新型中提手的立体图；
26.图9为本实用新型中箱盖的立体图。
具体实施方式
27.本实用新型的一种路亚箱，如图1-3所示，包括箱体1、箱盖2 和提手3，箱盖2的后侧活动铰接在箱体1的顶面后侧上，即箱体1 的顶面后侧向后凸设有沿左右方向延伸的后
铰接轴11，后铰接轴11 设置有若干个，各后铰接轴11沿左右方向间隔排列，箱盖2的后侧面上凸设有处于两后铰接轴11之间的下铰接轴21，各后铰接轴与下铰接轴21通过销轴100串接在一起，利用此销轴100使箱盖2能绕着销轴100作翻转打开动作。
28.所述提手3具有沿箱体1左右方向延伸的横直部31和处于横直部左右两端处的竖直部32，竖直部32与横直部31一体成型，两竖直部32对应处于箱盖2的左右两侧外，且竖直部32的下端与箱盖2 活动铰接在一起；优佳的是，所述箱盖2的外侧壁对应于竖直部32 的下端处设有安装块22，安装块22优选呈中空结构，竖直部32朝向安装块22的一面上设有转动伸入安装块22内的转动轴321，转动轴321的外侧壁与安装块22上设有供转动轴导向伸入于安装块22内并使转动轴限位于安装块22内的凹凸限位结构，竖直部32延伸至箱体1的上端部，所述箱盖2对位于竖直部32处凸设有限位杆23，箱体1对位于竖直部32处凸设有限位杆12，两限位杆上下相对设置，转动轴321处于两限位杆之间，竖直部32上设有分别供限位杆23和限位杆12滑入于内限位容置的容置槽(图中未示出)，且容置槽开设有供限位杆沿前后方向滑入于容置槽内的滑入口，两滑入口分别处于转动轴的前后两侧外。
29.如图8、9所示，所述竖直部32的下端部一体成型有向下延伸的安装板322，安装板322呈沿上下方向延伸的椭圆形结构，安装板322 的上部处于箱盖下部外、下部处于箱体上部外，以安装板322与箱体 1相对的一面为安装面，安装板322的安装面上、下两端分别凸设有沿箱体前后方向延伸的条状弧形板323，两条状弧形板的弧口相对设置，安装板322的安装面上凸设有两条状弧形板323之间的中空圆形块324，中空圆形块324内凸设有伸出中空圆形块外并向箱体1方向横卧延伸的圆柱杆，安装块22朝向竖直部的一侧壁上开设有供圆柱杆紧配合伸入于内容置的圆形安装孔221，此圆柱杆为所述的转动轴 321，中空圆形块与两条状弧形板之间均具有间距，此间距为所述的容置槽，所述中空圆形块324的顶面前侧和底面后侧均设有封闭间距的挡板325，两挡板上下错位前后相对设置，所述间距位于与挡板相对的一端端部为所述的滑入口，即处于上方的条状弧形板323与中空圆形块324的上顶面之间具有上间距，中空圆形块324的顶面后侧竖立有与处于上方的条状弧形板323相连接的所述挡板325，上间距的前端端口为所述的供处于上方的限位杆23滑入的滑入口，同理的，处于下方的条状弧形板323与中空圆形块324的下顶面之间具有下间距，中空圆形块324的底面前侧竖立有与处于下方的条状弧形板323 相连接的所述挡板325，下间距的后端端口为所述的供处于下方的限位杆12滑入的滑入口，所述圆柱杆的自由端端部外侧壁上凸设有方形凸块326，安装块22位于圆形安装孔221的孔沿处开设有与方形凸块326相匹配并与安装块22的中空腔室相通的伸入口222，伸入口222与圆形安装孔221相连通，伸入口与方形凸块构成所述的凹凸限位结构。应用时，竖直部的方形凸块326与伸入口222相对位即可使转动轴321伸入圆形安装孔221内，之后旋转一下转动轴321，方形凸块326与伸入口222错位，此时转动轴321无法从圆形安装孔 221中拉出，同时，限位杆23与上间距相对位，限位杆12与下间距相对位，转动轴321转动时，限位杆23从上间距的前侧开口滑入至上间距内并受上方的挡板325的限制而无法后移，限位杆12从下间距的后侧开口滑入至下间距内并受下方的挡板325的限制而无法前移，此时整个提手3呈固定的直立状态，提拉箱体1不易晃动，方便提携，当箱盖2打开翻转呈平直状态时提手3刚好处于箱盖2的下方，对箱盖2起到固定支撑作用，此时箱盖2的内底面可当作一个操作平台来使用，易于使用者垂钓操作，增加垂钓操作平台，整个结构简易，易于制造。
30.本新型的路亚箱，优佳的是，以处于中空圆形块324上方的条状弧形板为上弧形板，上弧形板的下底面向下凸设有沿左右方向延伸的条形凸条3231，此条形凸条3231的下底面为向下凸的凸弧面，限位杆23顶面下凹有沿左右方向延伸并通至限位杆23端部外的凹弧槽 231，条形凸条3231嵌入凹弧槽231内，且限位杆23的顶面位于凹弧槽231前后两侧的部位均呈向下倾斜的倾斜面，两倾斜面的倾斜方向相背设置，利用条形凸条与凹弧槽的配合使竖直部在箱盖2的竖立更为稳固，并利用弧形及倾斜面的配合使竖直部的转动较为顺畅。
31.本新型的路亚箱，优佳的是，所述箱体2的前侧面下部向后凹设有容置腔室13，容置腔室13向下通至箱体1的底面外，容置腔室13 内设有竖立于容置腔室13内能向下翻转的翻转盒4，翻转盒4具有其后侧面敞开的盒体41和盖设在盒体后侧面上的盒盖42，盒体41 的底面后侧向下凸设有其前部处于盒体下方、后部处于盒体下方后侧的并沿左右方向延伸的第一铰接轴411，第一铰接轴411设置若干个，各第一铰接轴411沿左右方向间隔排列，盒盖42的底面前侧设有其后部处于盒盖下方、前侧处于盒体下方并与第一铰接轴相靠紧配合的第二铰接轴421，第二铰接轴421相应设置有若干个，两第一铰接轴 411之间夹设有一个第二铰接轴421，各第一铰接轴411与各第二铰接轴421通过销轴(图中未画出)串接在一起，利用第一铰接轴和第二铰接轴可实现盒盖的打开，盒盖的上部前侧与盒体的顶面通过扣合件扣合在一起，盒盖与盒体的扣合方式是公知的，在此不再复述，盒体41的下部左、右两外侧壁上分别凸设有凸耳412，容置腔室13的左、右两内槽壁上均开设有供凸耳伸入于内的定位孔130，两定位孔 130之间的最小间距小于两凸耳412之间的最大间距、大于两凸耳412 之间的最大间距，两定位孔130之间的最大间距大于两凸耳之间的最大间距，通过对两凸耳与两定位孔尺寸的限定可实现对盒体41在容置腔室13的后内槽壁下部向前凸设有左右相对间隔设置并向前延伸的支撑凸板131，两支撑凸板131之间连设有转轴132，盒体41的底面向上凹设有通至盒体41后侧面的凹缺413，两支撑凸板131嵌紧于此凹缺413内，即支撑凸板131与凹缺413的内壁相贴配合，且凹缺413的内顶面向下凸设有嵌紧于两支撑凸板之间的安装块414，安装块414的后侧面向前凹设有沿左右方向贯穿的穿过孔4141，转轴 132滑入此穿过孔4141内，盒盖42的底面向上凹设有供安装块414 的后部穿过的穿过凹缺422；应用时利用凸耳412可实现翻转盒4向下翻转，翻转盒4向下翻转后受支撑凸板131的限制而支撑着翻转盒 4，使翻转盒4呈平直状态，保证翻转盒4的正常使用，并利用翻转盒4可增加整个路亚箱的存储容量。
32.本新型的路亚箱，优佳的是，箱体1上还设有背带5，箱体1的左右两侧上分别一体成型有由前面板、后背板、上顶板及侧板围成中空结构的侧框体14，侧框体14的侧板上开设有与侧框体的中空腔室相连通的通口141，侧框体14的上顶板上开设有供背带5的一端伸入于内的穿带孔(图中未画出)，侧板位于通口的上孔壁向上凹设有定位凹槽(图中未画出)，侧框体14内设有带扣51，带扣51与侧板相靠紧配合，带扣51上开设有供背带穿过的穿孔(图中未画出)，带扣51上延伸有处于通口内并与通口的上孔壁上下相叠设置的挡块 511，挡块511的顶面向上凸设有伸入定位凹槽内的限位片512，挡块511上开设有能向下拉动挡块511的拉孔513，挡块511上下方向的长度短于通口上下方向的长度，使挡块511具有下拉空间，初始时限位片512处于定位凹槽内，带扣51被通口限制无法上移，此时背带5沿提手贴紧设置，使背带5不会随意拉动；需使用背带5时，手指伸入拉孔513内下拉挡块511使限位片512
脱出定位凹槽至通口内，此时带扣51可完全移入侧框体14内，背带5不受限即可向上提拉，使背带5拉出调节长度来实现对路亚箱肩背的功能。
33.本新型的路亚箱，优佳的是，箱盖2具有上箱盖2a和下箱盖 2b，上箱盖2a为底面敞开的中空壳体，上箱盖2a的后侧沿与下箱盖的后侧面上部活动铰接在一起，上箱盖与下箱盖的铰接方式与箱盖与箱体的铰接方式相同，下箱盖的后侧沿设有所述的下铰接轴21，上箱盖2a的中空腔室内放置有拉链布包(图中未画出)，下箱盖2b呈顶面敞开的中空壳体，下箱盖的底面为平面，上箱盖的前侧与下箱盖的前侧扣合连接，上箱盖与下箱盖的扣合方式采用传统塑料盒中盒体与盒盖的扣合方式，在此不再复述，为公知技术，下箱盖2b上部内活动铰接有两个能向上翻转的开合盖，两开合盖左右相靠紧配合，以两开合盖相对的一侧为相对侧，且两开合盖中其一开合盖的相对侧顶面下凹有伸入槽，另一开合盖的相对侧顶面延伸有悬空处于伸入槽内的抓拿凸耳；应用时，利用上箱盖和下箱盖可增加整体的容置，且拉链布包的设置增加容置空间，再有利用两开合盖可对下箱盖内的容置空间起到封闭作用，并配合抓拿凸耳与伸入槽可方便开合盖的开启。
34.本新型的路亚箱，优佳的是，侧框体14的侧板上开设有安装孔 142，安装孔142具有若干个，安装孔142具有呈圆形结构的扩径孔和处于扩径孔下方与扩径孔相连通的缩径孔，缩径孔为沿上下方向延伸的条形孔，条形孔呈凹弧形结构，侧框体14外设有选配件，选配件朝向安装孔142的部位处凸设有沿左右方向延伸的凸轴，凸轴具有杆部和头部，杆部的外径与缩径孔的孔径相匹配，头部为圆形头部，头部的直径与扩径孔的孔径相匹配，安装时头部伸入扩径孔内再向下移使杆部卡入缩径孔内，并配合头部将凸轴限制于侧框体14内，实现选配件的固定安装，拆卸时向上提拉使杆部上移至扩径孔内即可将头部拉出侧框体14外，实现选配件的拆卸。
35.如图4所示，选配件可为放竿架6，放竿架6由前板体、后板体及侧板体围成的三面敞开的中空框体，前板体和后板体朝向侧框体 14的一面上凸设有凸轴61，利用凸轴61可将整个放竿架6安装在箱体1上，放竿架6底部内设有底板62，底板62的前、后两端靠近于侧框体的一侧分别凸设有沿前后方向延伸的圆柱轴，放竿架6的底部凹设有供圆柱轴嵌入于内的嵌入凹缺，即前板体和后板体靠近侧框体的一面凹设有弧形凹槽，此弧形凹槽为所述的嵌入凹缺，利用底板的圆柱轴可实现底板向上翻转，从而使放竿架6方便钓杆的放置，并配合弧形凹槽方便底板62的拆装。
36.如图5所示，选配件可为杯架7，杯架7具有背板71和底托72，背板71朝向侧框体14的一面上凸设有上述凸轴，背板71处于底托与侧框体之间，底托72呈左右方向横卧设置，底托72靠近背板的一侧与背板的下端活动铰接在一起，底托具有供背板容置于内的容置腔室，即底托72具有前侧面、后侧面、下底面及侧面，背板71的下端前后两侧分别凸设有伸入底托72内与底托的前侧面和后侧面相贴配合的铰接凸耳711，铰接凸耳与底托通过销轴转动连接在一起，背板 71的上端铰接有能向下翻转的圆形杯套圈73，圆形杯套圈73与背板 71的铰接方式与背板与底托的铰接方式相同，应用时，利用底托和圆形杯套圈可对杯子进行放置，未应用时，向上收折底托72，圆形杯套圈73可容置于底托72内，不占据空间，方便携带。
37.如图6所示，所述选配件可为储物盒8，储物盒8具有中空盒体和盖设在中空盒体上的盒盖，储物盒8为现有的盒体，中空盒体上具有肩带81，中空盒体内设有可活动拿出的内
置方盒，中空盒体朝向侧框体的一面上具有所述的凸轴，利用此凸轴实现储物盒8在箱体1 上的放置，利用此储物盒8一方面可方便局部钓鱼用具的单独携带，增加使用灵活性，另一方面增加储物空间，且内置方盒的设置使储物盒呈双层结构，方便储物，此储物盒8的设置适合中国公民近距离游钓使用。
38.如图7所示，所述选配件还可为工具盒9，工具盒9竖立设置，工具盒9具有盒体和盒盖，工具盒9为公知的盒体，盒体与侧框体相贴的一面上设有所述的凸轴，盒盖处于盒体背离侧框体的一面上，盒盖背离盒体的一面上设有安装凸块91，安装凸块91与盒体上的凸轴相对位设置，安装凸块91的顶面下凹有沿上下方向延伸的条形凹槽 911，安装凸块91背离盒盖的一面上开设有与条形凹槽相通并通至安装凸块顶面的伸出口(图中未示出)，伸出口的内径与凸轴杆部的外径相匹配，条形凹槽前后方向上的槽宽与凸轴的头部直径相匹配，这样，利用此伸出口和条形凹槽可使箱体的每一侧面上可叠放若干个工具盒9，使用更为灵活。
