一种水培蔬菜采收机的制作方法

1.本实用新型涉及水培蔬菜技术领域，具体为一种水培蔬菜采收机。


背景技术：

2.水培蔬菜，是指大部分根系生长在营养液液层层中，只通过营养液为其提供水分、养分、氧气的有别于传统土壤栽培形式下进行栽培的蔬菜。
3.现有技术中的水培蔬菜采收机，不便于工作人员对蔬菜种植板进行固定，进而工作人员对蔬菜进行采收时，容易导致种植板发生掉落，进行影响采收效率，且现有技术中的水培蔬菜采收机，无法自动的对种植板进行上下移动，自动化程度低，浪费劳动力，且现有技术中的水培蔬菜采收机，不便于工作人员对该装置进行维修和养护，不便于工作人员使用，不便于工作人员操作。


技术实现要素：

4.本实用新型的目的在于提供一种水培蔬菜采收机，以解决上述背景技术中提出的现有技术中的水培蔬菜采收机，不便于工作人员对蔬菜种植板进行固定，进而工作人员对蔬菜进行采收时，容易导致种植板发生掉落，进行影响采收效率的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种水培蔬菜采收机，包括竖板，所述竖板的一侧设有曲板一，所述曲板一的一侧下方固定设置有外壳，所述外壳的一侧设有滑动结构；
6.所述滑动结构包括滑杆一、直板、夹板、斜杆、横块和圆块；
7.所述斜杆的前端面上方通过销轴与外壳的内壁顶部转动连接，所述斜杆的内侧通槽滑动卡接有横块，所述斜杆的前端面下方固定设置有圆块，所述圆块的外壁滑动卡接有直板，所述直板的内壁滑动卡接有滑杆一，所述滑杆一的一端与曲板一的一侧下方固定连接，所述直板的一侧下方固定设置有夹板。
8.优选的，所述竖板的一侧上方固定设置有无杆气缸，所述无杆气缸的滑块底部固定设置有曲板二。
9.优选的，所述曲板二的一侧内壁与曲板一的外壁一侧间隙配合，所述曲板二的内壁固定设置有箱体。
10.优选的，所述箱体的前端面通过螺栓螺纹连接有挡板，所述曲板一的一端凹槽滑动卡接有滑块。
11.优选的，所述滑块的一端与曲板二的一侧下方固定连接。
12.优选的，所述外壳的一侧设有驱动结构；
13.所述驱动结构包括电机一、蜗杆、蜗轮和螺纹杆一；
14.所述蜗杆的外壁上方通过轴承与外壳的顶部内壁转动连接，所述蜗杆的顶部与电机一的输出端固定连接，所述电机一的底部与外壳的顶部固定连接，所述蜗杆的前方啮合连接有蜗轮，所述蜗轮的内壁固定设置有螺纹杆一，所述螺纹杆一的外壁一侧通过轴承与
外壳的一端内壁转动连接，所述螺纹杆一的外壁一侧与横块的内壁螺纹连接。
15.优选的，所述曲板二的下方设有移动结构；
16.所述移动结构包括螺纹杆二、方板、滑轮、直块、钢丝绳、滑杆二和电机二；
17.所述螺纹杆二的顶部通过轴承与曲板二的内壁顶部转动连接，所述螺纹杆二的外壁下方通过轴承与箱体的底部内壁转动连接，所述螺纹杆二的底部与电机二的输出端固定连接，所述螺纹杆二的外壁上方螺纹连接有直块，所述直块前端面一侧固定设置有钢丝绳，所述钢丝绳的外壁贴合有滑轮，所述滑轮的前端面通过销轴转动连接有方板，所述方板的顶部与曲板二内壁顶部一侧固定连接，所述钢丝绳的一端与曲板一的顶部一侧固定连接，所述直块的一侧内壁滑动卡接有滑杆二，所述滑杆二的底部与箱体的内壁底部一侧固定连接。
18.与现有技术相比，本实用新型的有益效果是：该水培蔬菜采收机，通过竖板、无杆气缸、外壳、曲板二、曲板一、滑块、挡板、箱体、滑动结构和驱动结构的配合，使得该装置在使用时，可以通过电机一带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮带动螺纹杆一转动连接，螺纹杆一带动横块向内移动，横块带动斜杆转动，斜杆带动圆块转动，圆块带动直板向内滑动，直板带动夹板向内滑动，进而便于工作人员对蔬菜种植板进行固定，避免工作人员对蔬菜进行采收时，导致种植板发生掉落，进行影响采收效率；
19.通过竖板、无杆气缸、外壳、曲板二、曲板一、滑块、挡板、箱体和移动结构的配合，使得该装置在使用时，可以通过电机二带动螺纹杆二转动，螺纹杆二带动直块向下移动，直块带动钢丝绳向下移动，钢丝绳带动曲板一向上移动，进而实现自动的对种植板进行上下移动，自动化程度高，节省劳动力；
20.通过竖板、无杆气缸、外壳、曲板二、曲板一、滑块、挡板和箱体的配合，使得该装置在使用时，可以通过挡板的设置，便于工作人员转动螺栓将挡板从箱体的前端面拆卸下来，进而便于工作人员对箱体内部的结构进行维修和养护，便于工作人员操作，便于工作人员使用。
附图说明

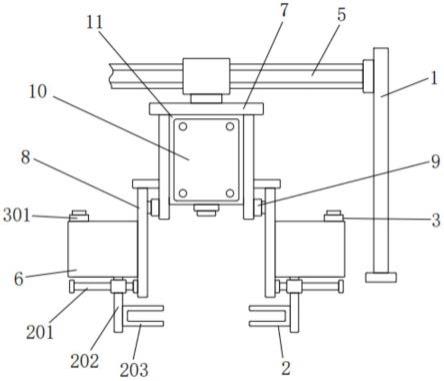

21.图1为本实用新型结构示意图；
22.图2为图1中滑杆一、直板和夹板的结构示意图；
23.图3为图1中斜杆、横块和圆块的结构示意图；
24.图4为图1中方板、滑轮和钢丝绳的结构示意图。
25.图中：1、竖板，2、滑动结构，201、滑杆一，202、直板，203、夹板，204、斜杆，205、横块，206、圆块，3、驱动结构，301、电机一，302、蜗杆，303、蜗轮，304、螺纹杆一，4、移动结构，401、螺纹杆二，402、方板，403、滑轮，404、直块，405、钢丝绳，406、滑杆二，407、电机二，5、无杆气缸，6、外壳，7、曲板二，8、曲板一，9、滑块，10、挡板,11、箱体。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
27.请参阅图1-4，本实用新型提供一种技术方案：一种水培蔬菜采收机，包括竖板1，竖板1的一侧设有曲板一8，曲板一8的一侧下方固定设置有外壳6，竖板1的一侧上方固定设置有无杆气缸5，无杆气缸5的型号根据实际使用情况而定，无杆气缸5的滑块底部固定设置有曲板二7，曲板二7的一侧内壁与曲板一8的外壁一侧间隙配合，曲板一8受力时可以在曲板二7的一侧内壁移动，曲板二7的内壁固定设置有箱体11，箱体11的前端面通过螺栓螺纹连接有挡板10，这样设计便于工作人员对箱体11的内部结构进行维护，曲板一8的一端凹槽滑动卡接有滑块9，滑块9对曲板一8受力移动时起到限位作用，滑块9的一端与曲板二7的一侧下方固定连接，曲板二7对滑块9起到支撑作用，外壳6的一侧设有滑动结构2，滑动结构2包括滑杆一201、直板202、夹板203、斜杆204、横块205和圆块206，斜杆204的前端面上方通过销轴与外壳6的内壁顶部转动连接，销轴使斜杆204受力时可以在外壳6的内壁顶部转动，斜杆204的内侧通槽滑动卡接有横块205，斜杆204的前端面下方固定设置有圆块206，圆块206的外壁滑动卡接有直板202，直板202的内壁滑动卡接有滑杆一201，直板202受力时可以在滑杆一201的外壁滑动，滑杆一201的一端与曲板一8的一侧下方固定连接，直板202的一侧下方固定设置有夹板203。
28.外壳6的一侧设有驱动结构3，驱动结构3包括电机一301、蜗杆302、蜗轮303和螺纹杆一304，蜗杆302的外壁上方通过轴承与外壳6的顶部内壁转动连接，轴承使蜗杆302受力时可以在外壳6的顶部内壁转动，蜗杆302的顶部与电机一301的输出端固定连接，电机一301的型号根据实际使用情况而定，电机一301的底部与外壳6的顶部固定连接，蜗杆302的前方啮合连接有蜗轮303，蜗轮303的内壁固定设置有螺纹杆一304，螺纹杆一304的外壁一侧通过轴承与外壳6的一端内壁转动连接，轴承使螺纹杆一304受力时可以在外壳6的一端内壁转动，螺纹杆一304的外壁一侧与横块205的内壁螺纹连接。
29.曲板二7的下方设有移动结构4，移动结构4包括螺纹杆二401、方板402、滑轮403、直块404、钢丝绳405、滑杆二406和电机二407，螺纹杆二401的顶部通过轴承与曲板二7的内壁顶部转动连接，轴承使螺纹杆二401受力时可以在曲板二7的内壁顶部转动，螺纹杆二401的外壁下方通过轴承与箱体11的底部内壁转动连接，螺纹杆二401的底部与电机二407的输出端固定连接，电机二407的型号根据实际使用情况而定，螺纹杆二401的外壁上方螺纹连接有直块404，直块404前端面一侧固定设置有钢丝绳405，钢丝绳405的外壁贴合有滑轮403，滑轮403的前端面通过销轴转动连接有方板402，滑轮403受理时可以在方板402的前端面转动，方板402的顶部与曲板二7内壁顶部一侧固定连接，钢丝绳405的一端与曲板一8的顶部一侧固定连接，直块404的一侧内壁滑动卡接有滑杆二406，直块404受力时可以在滑杆二406的外壁滑动，滑杆二406的底部与箱体11的内壁底部一侧固定连接。
30.在本实施例中，当使用该水培蔬菜采收机时，首先将电机一301和电机二408连接外接电源，电机一301开始工作，电机一301带动蜗杆302转动，蜗杆302带动蜗轮303转动，蜗轮303带动螺纹杆一304转动连接，螺纹杆一304带动横块205向内移动，横块205带动斜杆204转动，斜杆204带动圆块206转动，圆块206带动直板202向内滑动，直板202带动夹板203向内滑动，进而便于工作人员对蔬菜种植板进行固定，电机二408开始工作，电机二408带动螺纹杆二401转动，螺纹杆二401带动直块404向下移动，直块404带动钢丝绳405向下移动，钢丝绳405带动曲板一8向上移动，进而实现自动的对种植板进行上下移动，控制外部控制
模块，使无杆气缸5带动曲板二7向左移动，进而便于工作人员对蔬菜进行采收。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
