一种水利工程用具有调节机构的灌溉装置的制作方法

1.本实用新型涉及水利工程技术领域，具体为一种水利工程用具有调节机构的灌溉装置。


背景技术：

2.发展灌溉排水，调节地区水情，改善农田水分状况，防治旱、涝、盐、碱灾害，以促进农业稳产高产的综合性科学技术，农田水利在国外一般称为灌溉和排水，农田水利涉及水力学、土木工程学、农学、土壤学，以及水文、气象、水文地质及农业经济等学科，其任务是通过工程技术措施对农业水资源进行拦蓄、调控、分配和使用，并结合农业技术措施进行改土培肥，扩大土地利用，以达到农业高产稳产的目的，目前现有的灌溉装置结构比较简单，功能比较单一，往往不具备调节功能，在实际使用过程中不能根据现场情况对灌溉头进行调节，使用存在一定的缺陷，为此我们提出一种水利工程用具有调节机构的灌溉装置，解决以上提出的问题。


技术实现要素：

3.本实用新型的目的在于提供一种水利工程用具有调节机构的灌溉装置，具备在实际使用过程中可以根据现场情况对灌溉头进行调节的优点，解决了现有的灌溉装置结构比较简单，功能比较单一，往往不具备调节功能，在实际使用过程中不能根据现场情况对灌溉头进行调节，使用存在一定的缺陷的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种水利工程用具有调节机构的灌溉装置，包括底箱，所述底箱内腔底部的中心处固定连接有旋转电机，所述旋转电机的输出端固定连接有转轴，所述转轴的顶部贯穿底箱且固定连接有转盘，所述转盘顶部的左侧固定连接有抽泵，所述转盘顶部的右侧固定连接有定位筒，所述定位筒的内腔设置有升降机构，所述升降机构的顶部固定连接有凹型框，所述凹型框内腔的背面通过轴承转动连接有转杆，所述转杆的正面贯穿凹型框且固定连接有转柄，所述转杆的顶部固定连接有支撑板，所述支撑板的顶部固定连接有喷头，所述喷头的左侧连通有排水软管，所述排水软管远离喷头的一端与抽泵的右侧连通。
5.优选的，所述升降机构包括伺服电机，所述伺服电机与定位筒内腔的底部固定连接，所述伺服电机的输出端固定连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹套筒，所述螺纹套筒的顶部与凹型框的底部固定连接。
6.优选的，所述螺纹套筒左右两侧的底部均固定连接有滑块，所述定位筒内腔的左右两侧均开设有配合滑块使用的滑槽，所述滑块的外表面与滑槽的内表面滑动连接。
7.优选的，所述转杆外表面的靠前位置螺纹连接有螺帽，所述螺帽的背面与凹型框的正面紧密贴合。
8.优选的，所述底箱内腔底部的右侧固定连接有电池箱，且电池箱的内腔设置有蓄电池。
9.优选的，所述抽泵的左侧连通有连接管，且连接管的左侧固定连接有法兰盘。
10.与现有技术相比，本实用新型的有益效果如下：
11.本实用新型使用时，将灌溉装置移动到指定位置，把连接管通过法兰盘与进水管连接，观察现场情况，当需要对喷头的高度进行调节时，启动伺服电机的控制开关，使伺服电机转动，伺服电机带动螺纹杆转动，螺纹杆通过滑块和滑槽的导向带动螺纹套筒向上移动，螺纹套筒带动凹型框和喷头向上移动，对喷头的高度进行调节；
12.当需要对喷头上下角度进行调节时，转动螺帽，使螺帽与凹型框分离，然后转动转柄，转柄带动转杆转动，转杆带动支撑板和喷头翻转，对喷头的角度进行调节，使喷头能够对远处进行灌溉，当需要对喷头的水平角度进行调节时，启动旋转电机的控制开关，使旋转电机转动，旋转电机带动转轴转动，转轴带动转盘转动，转盘带动定位筒旋转，进而带动喷头旋转，对喷头的水平进行调节，提高喷头的灌溉范围，通过设置以上结构，具备在实际使用过程中可以根据现场情况对灌溉头进行调节的优点，解决了现有的灌溉装置结构比较简单，功能比较单一，往往不具备调节功能，在实际使用过程中不能根据现场情况对灌溉头进行调节，使用存在一定的缺陷的问题。
附图说明

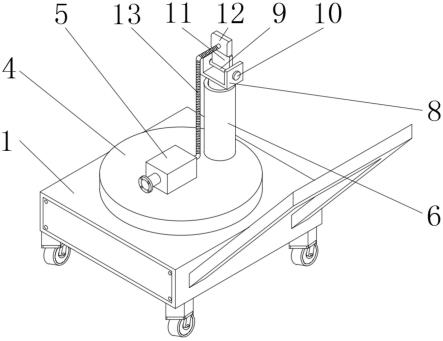

13.图1为本实用新型结构示意图；
14.图2为本实用新型结构的剖视图；
15.图3为本实用新型凹型框结构的右视图；
16.图4为本实用新型结构图2中a处的局部放大图。
17.图中：1、底箱；2、旋转电机；3、转轴；4、转盘；5、抽泵；6、定位筒；7、升降机构；71、伺服电机；72、螺纹杆；73、螺纹套筒；8、凹型框；9、转杆；10、转柄；11、支撑板；12、喷头；13、排水软管；14、滑块；15、滑槽；16、螺帽。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.实施例：
20.请参阅图1-4，一种水利工程用具有调节机构的灌溉装置，包括底箱 1，底箱1内腔底部的中心处固定连接有旋转电机2，旋转电机2的输出端固定连接有转轴3，转轴3的顶部贯穿底箱1且固定连接有转盘4，转盘4顶部的左侧固定连接有抽泵5，转盘4顶部的右侧固定连接有定位筒6，定位筒6的内腔设置有升降机构7，升降机构7的顶部固定连接有凹型框8，凹型框8内腔的背面通过轴承转动连接有转杆9，转杆9的正面贯穿凹型框8 且固定连接有转柄10，转杆9的顶部固定连接有支撑板11，支撑板11的顶部固定连接有喷头12，喷头12的左侧连通有排水软管13，排水软管13远离喷头12的一端与抽泵5的右侧连通，通过设置旋转电机2、转轴3和转盘 4，可以带动定位筒6旋转，进而带动凹型框8和喷头12旋转，对喷头12 的水平喷射角度进行调节，提高喷头12的灌溉范围，通过设置转柄10、转杆9和支撑板11，可
以带动喷头12上下翻转，对喷头12的上下喷射角度进行调节，使喷头12能够对远处进行灌溉，进一步提高喷头12的灌溉范围，通过设置以上结构，具备在实际使用过程中可以根据现场情况对灌溉头进行调节的优点。
21.具体的，升降机构7包括伺服电机71，伺服电机71与定位筒6内腔的底部固定连接，伺服电机71的输出端固定连接有螺纹杆72，螺纹杆72的外表面螺纹连接有螺纹套筒73，螺纹套筒73的顶部与凹型框8的底部固定连接，通过设置伺服电机71、螺纹杆72和螺纹套筒73，可以带动凹型框8向上移动，进而带动喷头12向上移动，对喷头12的高度进行调节，使喷头12 能够对不同高度的植被进行灌溉。
22.具体的，螺纹套筒73左右两侧的底部均固定连接有滑块14，定位筒6 内腔的左右两侧均开设有配合滑块14使用的滑槽15，滑块14的外表面与滑槽15的内表面滑动连接，通过设置滑块14和滑槽15，可以对螺纹套筒73 的移动起到导向的作用，同时也对螺纹套筒73的移动进行限位。
23.具体的，转杆9外表面的靠前位置螺纹连接有螺帽16，螺帽16的背面与凹型框8的正面紧密贴合，通过设置螺帽16，可以对转杆9进行固定，避免转杆9产生自转。
24.具体的，底箱1内腔底部的右侧固定连接有电池箱，且电池箱的内腔设置有蓄电池，通过设置电池箱和蓄电池，可以对旋转电机2、抽泵5和伺服电机71进行供电。
25.具体的，抽泵5的左侧连通有连接管，且连接管的左侧固定连接有法兰盘，通过设置连接管和法兰盘，可以方便连接进水管。
26.本实施例的原理为：
27.使用时，将灌溉装置移动到指定位置，把连接管通过法兰盘与进水管连接，观察现场情况，当需要对喷头12的高度进行调节时，启动伺服电机71 的控制开关，使伺服电机71转动，伺服电机71带动螺纹杆72转动，螺纹杆72通过滑块14和滑槽15的导向带动螺纹套筒73向上移动，螺纹套筒73 带动凹型框8和喷头12向上移动，对喷头12的高度进行调节；
28.当需要对喷头12上下角度进行调节时，转动螺帽16，使螺帽16与凹型框8分离，然后转动转柄10，转柄10带动转杆9转动，转杆9带动支撑板 11和喷头12翻转，对喷头12的角度进行调节，使喷头12能够对远处进行灌溉，当需要对喷头12的水平角度进行调节时，启动旋转电机2的控制开关，使旋转电机2转动，旋转电机2带动转轴3转动，转轴3带动转盘4转动，转盘4带动定位筒6旋转，进而带动喷头12旋转，对喷头12的水平进行调节，提高喷头12的灌溉范围，通过设置以上结构，具备在实际使用过程中可以根据现场情况对灌溉头进行调节的优点。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
