一种边坡复绿施工使用的浇灌装置的制作方法

1.本实用新型涉及边坡复绿施工技术领域，具体为一种边坡复绿施工使用的浇灌装置。


背景技术：

2.边坡复绿施工是指在边坡上种植植物，避免边坡水土流失的绿化工作，边坡复绿过程中需要对植物进行浇灌，传统浇灌过程中大多通过工作人员背带喷淋工具在边坡上来回走动进行浇灌，费时费力，工作人员的劳动强度大，且在斜坡上来回走动十分容易滑倒，存在一定的安全隐患。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种边坡复绿施工使用的浇灌装置，其可以通过机械的方式对边坡植物进行浇灌。
4.为实现以上目的，本实用新型通过以下技术方案予以实现：一种边坡复绿施工使用的浇灌装置，包括灌溉架、固定板、喷淋机构和安装机构。所述喷淋机构包括滑块、滑杆、弹簧和喷淋杆。所述固定板的左侧固定安装有两个灌溉架，两个所述灌溉架之间设置有喷淋杆，所述喷淋杆的前后端均固定安装有滑块，两个所述灌溉架上均设置有安装槽。两个所述安装槽内均固定安装有滑杆，两个所述滑杆上均套设有滑块，两个所述滑块的左侧均固定安装有弹簧，两个所述弹簧的左侧均固定安装在安装槽的内壁上。
5.在一实施方式中，所述固定板对应两个灌溉架处均固定安装有支架，两个所述支架内均转动连接有卷线辊，两个所述卷线辊之间固定安装有传动杆，两个所述滑块的右侧均固定安装有钢丝绳，两个所述钢丝绳的远离滑块的一侧均固定安装在卷线辊上。
6.在一个或多个实施方式中，所述传动杆上套设有从动齿轮，所述固定板右侧位于传动杆下部固定安装有电机，所述电机的输出端上固定安装有主动齿轮，所述主动齿轮啮合连接在从动齿轮上，所述电机的下部设置有水泵。
7.在一个或多个实施方式中，两个所述钢丝绳均固定安装在滑块右侧位于滑杆的上部，且两个所述钢丝绳远离滑块的一侧均延伸出灌溉架外，通过此种设计便于钢丝绳的安装和使用。
8.在一个或多个实施方式中，两个所述弹簧均套设在对应的滑杆上，所述喷淋杆的左侧固定安装有多个喷头，通过多个喷头便于对斜坡上的植物进行喷淋灌溉。
9.在一个或多个实施方式中，所述水泵上固定安装有进水管和出水管，所述水泵上的出水管与喷淋杆内连通，通过将进水管与供水管或者边坡下的河流连接，即可通过水泵将水输送到喷淋杆内进行灌溉。
10.在一个或多个实施方式中，所述安装机构包括螺杆、安装板、安装孔、插杆、凸起、限位片和锥形头。两个所述灌溉架的两侧下部均固定安装有安装板，所述安装板上设置有多个安装孔，多个所述安装孔内均插接有插杆，每个所述插杆上均设置有多个限位片，多个
所述限位片的内侧均固定安装有凸起。每个所述插杆内均螺纹连接有螺杆。安装时可先将插杆插接到边坡地面中，然后转动螺杆，螺杆不断延伸至插杆内会挤压凸起，使得多个限位片向外扩张发生形变，即可对插杆形成限位，从而进一步提高本设备安装后的固定性。
11.在一个或多个实施方式中，所述水泵的底端固定安装在其中一个安装板上，多个所述插杆的底端均设置有锥形头，通过锥形头便于将插杆插接到地面中。
12.本实用新型提供了一种边坡复绿施工使用的浇灌装置。具备以下有益效果：
13.1、通过喷淋机构各部件的配合，能够自动对边坡上的植物进行全面浇灌作业，避免了传统浇灌过程中需要工作人员佩戴喷淋工具在边坡上来回走动浇灌，费时费力，工作人员的劳动强度大，且存在安全隐患的问题。
14.2、通过螺杆、安装板、安装孔、插杆、凸起、限位片和锥形头的相互配合，能够在插杆插接到地面后对其形成二次限位，从而进一步提高本设备安装后的固定性。
附图说明

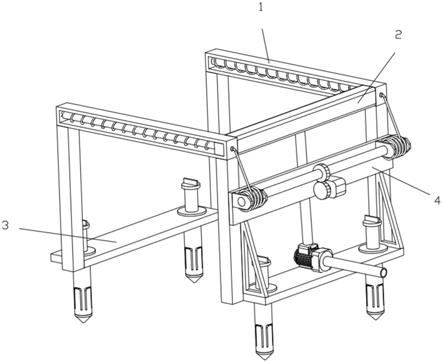

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的后视图；
17.图3为本实用新型的剖视图；
18.图4为本实用新型安装机构的剖视图。
19.图中：1、灌溉架；2、喷淋机构；201、滑块；202、安装槽；203、滑杆；204、弹簧；205、喷淋杆；206、喷头；207、钢丝绳；208、支架；209、卷线辊；210、传动杆；211、从动齿轮；212、主动齿轮；213、水泵；214、电机；3、安装机构；301、螺杆；302、安装板；303、安装孔；304、插杆；305、凸起；306、限位片；307、锥形头；4、固定板。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
21.请参阅图1-4，本实用新型提供一种技术方案：
22.一种边坡复绿施工使用的浇灌装置，包括灌溉架1、固定板4、喷淋机构2和安装机构3，喷淋机构2包括滑块201、安装槽202、滑杆203、弹簧204、喷淋杆205和喷头206。固定板4的左侧固定安装有两个灌溉架1，两个灌溉架1之间设置有喷淋杆205，喷淋杆205的前后端均固定安装有滑块201，两个灌溉架1上均设置有安装槽202，两个安装槽202内均固定安装有滑杆203，两个滑杆203上均套设有滑块201，两个滑块201的左侧均固定安装有弹簧204，两个弹簧204的左侧均固定安装在安装槽202的内壁上。
23.喷淋机构还可以包括钢丝绳207、支架208、卷线辊209、传动杆210、从动齿轮211、主动齿轮212、水泵213和电机214。固定板4对应两个灌溉架1处均固定安装有支架208，两个支架208内均转动连接有卷线辊209，两个卷线辊209之间固定安装有传动杆210。两个滑块201的右侧均固定安装有钢丝绳207，两个钢丝绳207的远离滑块201的一侧均固定安装在卷线辊209上，传动杆210上套设有从动齿轮211。固定板4右侧位于传动杆210下部固定安装有电机214，电机214的输出端上固定安装有主动齿轮212，主动齿轮212啮合连接在从动齿轮211上，电机214的下部设置有水泵213。
24.其中，两个钢丝绳207均固定安装在滑块201右侧位于滑杆203的上部，且两个钢丝绳207远离滑块201的一侧均延伸出灌溉架1外，通过此种设计便于钢丝绳207的安装和使用。两个弹簧204均套设在对应的滑杆203上，喷淋杆205的左侧固定安装有多个喷头206，通过多个喷头206便于对斜坡上的植物进行喷淋灌溉，水泵213上固定安装有进水管和出水管。水泵213上的出水管与喷淋杆205内连通，通过将进水管与供水管或者边坡下的河流连接，即可通过水泵213将水输送到喷淋杆205内进行灌溉。
25.安装机构3包括螺杆301、安装板302、安装孔303、插杆304、凸起305、限位片306和锥形头307。两个灌溉架1的两侧下部均固定安装有安装板302，安装板302上设置有多个安装孔303，多个安装孔303内均插接有插杆304，每个插杆304上均设置有多个限位片306。多个限位片306的内侧均固定安装有凸起305，每个插杆304内均螺纹连接有螺杆301。安装时可先将插杆304插接到边坡地面中，然后转动螺杆301，螺杆301不断延伸至插杆304内会挤压凸起305，使得多个限位片306向外扩张发生形变，即可对插杆304形成限位，从而进一步提高本设备安装后的固定性。水泵213的底端固定安装在其中一个安装板302上，多个插杆304的底端均设置有锥形头307，通过锥形头307便于将插杆304插接到地面中。
26.安装时可先将插杆304插接到边坡地面中，然后转动螺杆301，螺杆301不断延伸至插杆304内会挤压凸起305，使得多个限位片306向外扩张发生形变，即可对插杆304形成限位。将本设备固定安装在斜坡时，当需要灌溉时，打开水泵213和电机214的开关，电机214工作带动主动齿轮212转动，主动齿轮212带动从动齿轮211转动。从动齿轮211带动传动杆210转动，传动杆210带动卷线辊209转动，即可对钢丝绳207进行收卷缠绕。钢丝绳207缩短使得滑块201在安装槽202内从左往右滑动，滑块201带动喷淋杆205在两个灌溉架1内从左往右滑动，同时水泵213将水输送至喷淋杆205内由喷头206喷出，即可对边坡植物进行浇灌。
27.本实用新型的浇灌装置使用方便，通过喷淋机构2能够自动对边坡上的植物进行全面浇灌作业，避免了传统浇灌过程中需要工作人员佩戴喷淋工具在边坡上来回走动浇灌，费时费力，工作人员的劳动强度大，且存在安全隐患的问题，同时通过安装机构3能够在插杆304插接到地面后对其形成二次限位，从而进一步提高本设备安装后的固定性。
