一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置的制作方法

1.本实用新型涉及滴灌装置技术领域，具体为一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置。


背景技术：

2.棉花黄萎病是由棉花黄萎病病原菌引起、发生在棉花茎、枝、叶上的一种病害，黄萎病菌在土壤里的适应性很强，病菌在土中一般能存活8-10年，所以棉田一旦传入棉花黄萎病菌，若不及时采取防治措施，将以很快的速度蔓延危害，一旦感染这种病菌，会造成棉花收成严重减产，为了预防这类病菌，生产人员会对棉花增施微生物有机肥，微生物有机肥丰富全面的养分可促进棉花生长健壮，进而提高棉花的抗性，然而目前生产人员基本多以人工施撒有机肥来进行防治，或者通过人工进行肥水混合浇灌，但不管哪种方式都增加了生产人员的劳动强度，使得工作效率低下，现发明一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置，减轻生产人员的工作负担。


技术实现要素：

3.(一)解决的技术问题
4.本实用新型的目的在于提供一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置，以解决上述背景技术中提出目前生产人员基本多以人工施撒有机肥来进行防治，或者通过人工进行肥水混合浇灌，但不管哪种方式都增加了生产人员的劳动强度，使得工作效率低下的问题。
5.(二)技术方案
6.为实现上述目的，本实用新型提供如下技术方案：一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置，包括支撑机构、水肥混合机构、搅拌机构和滴灌机构，所述水肥混合机构位于支撑机构的上端，所述搅拌机构位于水肥混合机构的内端，所述滴灌机构位于支撑机构的前端，所述滴灌机构包括固定管、控制阀、过滤网、连接管、分流管、支撑杆、滴灌管和滴灌头，所述控制阀固定安装在固定管的中端，所述过滤网固定安装在固定管的内端，所述连接管固定连通在固定管的前端，所述分流管固定连通在连接管的前端，所述支撑杆固定安装在分流管的下端，所述滴灌管固定连通在分流管的前端，所述滴灌头固定安装在滴灌管的下端。
7.优选的，所述支撑机构包括支撑座、支撑腿，所述支撑腿固定安装在支撑座的下端呈均匀分布，通过安装支撑座和支撑腿，用于安放存放有机肥和水的箱体，方便工作的进行。
8.优选的，所述水肥混合机构包括混合箱、箱盖、定时控制面板、水箱、进水口、水泵、进水管、通水管和观察窗，所述混合箱固定安装在支撑座左端的上端，所述箱盖固定安装在混合箱的上端，通过安装混合箱，能够将有机肥和水混合在一起，使得有机肥很好的稀释，方便滴灌。
9.优选的，所述定时控制面板固定安装在混合箱前端的上端，所述水箱固定安装在支撑座右端的上端，所述进水口固定设置在水箱的上端，通过安装定时控制面板，能够调节控制对棉花的施肥时间，提高预防的效果。
10.优选的，所述水泵固定安装在水箱内端的下端，所述进水管固定连通在水泵的右端，通过安装水泵，能够自动将水抽入到混合箱中，提高工作效率。
11.优选的，所述通水管固定连通在水泵的上端，所述观察窗固定安装在水箱的前端，通过安装观察窗，能够随时观察箱体内的变化，及时添水或进行下一步工作。
12.优选的，所述搅拌机构包括搅拌电机、防护框、搅拌轴和搅拌杆，所述搅拌电机固定安装在支撑座的下端，所述搅拌电机的传动端延伸至混合箱的内端，通过安装搅拌电机，能够自动的对有机肥和水进行混合搅拌，提高混合效果和工作效率。
13.优选的，所述防护框固定安装在搅拌电机的外端，所述搅拌轴活动安装在搅拌电机的传动端，所述搅拌杆固定安装在搅拌轴的左右两端呈均匀分布，通过安装搅拌杆，能够对有机肥和水进行均匀快速的混合搅拌，使得混合效果大大提高。
14.与现有技术相比，本实用新型的有益效果是：
15.1、该具有定时作用的棉花黄萎病微生物有机肥滴灌装置，通过安装分流管、滴灌管和滴灌头等，能够对多处棉花进行有机肥的滴灌，解决了人工施肥的劳动强度，安装的搅拌机构，能够使得有机肥和水充分的搅拌混合，让有机肥稀释后顺利的进行滴灌工作，提高了工作效率和工作效果；
16.2、该具有定时作用的棉花黄萎病微生物有机肥滴灌装置，通过安装定时控制面板，能够使得有机肥的滴灌根据时间需求来进行定时控制，进而提高了该装置使用的便捷性；
17.3、该具有定时作用的棉花黄萎病微生物有机肥滴灌装置，通过安装过滤网，能够对混合后的水肥进行过滤，防止滴灌管和滴灌头的堵塞，不影响对棉花的滴灌工作，提高了使用效果和保证滴灌工作的顺利进行。
附图说明

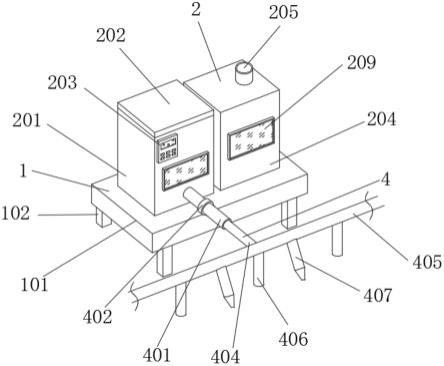

18.图1为本实用新型立体结构示意图；
19.图2为本实用新型剖面结构示意图；
20.图3为本实用新型侧剖结构示意图；
21.图4为本实用新型滴灌机构局部结构示意图；
22.图5为本实用新型局部放大结构示意图；
23.图6为本实用新型搅拌机构局部放大结构示意图。
24.图中：1、支撑机构；101、支撑座；102、支撑腿；2、水肥混合机构； 201、混合箱；202、箱盖；203、定时控制面板；204、水箱；205、进水口； 206、水泵；207、进水管；208、通水管；209、观察窗；3、搅拌机构；301、搅拌电机；302、防护框；303、搅拌轴；304、搅拌杆；4、滴灌机构；401、固定管；402、控制阀；403、过滤网；404、连接管；405、分流管；406、支撑杆；407、滴灌管；408、滴灌头。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-6，本实用新型提供一种技术方案：一种具有定时作用的棉花黄萎病微生物有机肥滴灌装置，包括支撑机构1、水肥混合机构2、搅拌机构 3和滴灌机构4，水肥混合机构2位于支撑机构1的上端，搅拌机构3位于水肥混合机构2的内端，滴灌机构4位于支撑机构1的前端，滴灌机构4包括固定管401、控制阀402、过滤网403、连接管404、分流管405、支撑杆406、滴灌管407和滴灌头408，控制阀402固定安装在固定管401的中端，过滤网403固定安装在固定管401的内端，连接管404固定连通在固定管401的前端，分流管405固定连通在连接管404的前端，支撑杆406固定安装在分流管405 的下端，滴灌管407固定连通在分流管405的前端，滴灌头408固定安装在滴灌管407的下端。
27.支撑机构1包括支撑座101、支撑腿102，支撑腿102固定安装在支撑座 101的下端呈均匀分布，水肥混合机构2包括混合箱201、箱盖202、定时控制面板203、水箱204、进水口205、水泵206、进水管207、通水管208和观察窗209，混合箱201固定安装在支撑座101左端的上端，箱盖202固定安装在混合箱201的上端，定时控制面板203固定安装在混合箱201前端的上端，水箱204固定安装在支撑座101右端的上端，进水口205固定设置在水箱204 的上端，水泵206固定安装在水箱204内端的下端，进水管207固定连通在水泵206的右端，通水管208固定连通在水泵206的上端，观察窗209固定安装在水箱204的前端，在工作过程中，支撑腿102和支撑座101用来支撑混合箱201和水箱204，使用时，首先将有机肥通过打开箱盖202倒入到混合箱201中，接着通过水泵206使得水通过进水管207和通水管208流入到混合箱201中，流入适量的水之后即可关闭水泵206，然后进行下一步搅拌操作。
28.搅拌机构3包括搅拌电机301、防护框302、搅拌轴303和搅拌杆304，搅拌电机301固定安装在支撑座101的下端，搅拌电机301的传动端延伸至混合箱201的内端，防护框302固定安装在搅拌电机301的外端，搅拌轴303 活动安装在搅拌电机301的传动端，搅拌杆304固定安装在搅拌轴303的左右两端呈均匀分布，在工作中，当适量的水和有机肥都放入混合箱201内之后，打开搅拌电机301，搅拌电机301带动搅拌轴303转动，使得搅拌杆304 跟着转动对微生物有机肥和水进行混合搅拌，当有机肥搅拌稀释后，关闭搅拌电机301。
29.工作原理：在使用过程中，支撑腿102和支撑座101支撑混合箱201和水箱204，使用时，首先打开箱盖202将适量的微生物有机肥倒入到混合箱 201中，然后通过水泵206使得水箱204中的水通过进水管207和通水管208 流入到混合箱201中，放入适量的水之后，通过打开搅拌电机301，搅拌电机 301带动搅拌轴303转动，继而带动搅拌杆304对微生物有机肥和水进行混合搅拌，通过观察窗209对内端的工作情况进行观察，当搅拌混合稀释之后，关闭搅拌电机301，然后再通过定时控制面板203上的调节按钮来实现对滴灌工作进行时间上的控制，接着再通过打开控制阀402使得稀释后的有机肥和水一起通过固定管401流至连接管404，在流通过程中通过过滤网403过滤掉未完全稀释的有机肥，顺利流通至连接管404中的有机肥再流入到分流管405 中，再通过滴灌管407和滴灌头408对棉花进行有机肥滴灌来预防病菌。
30.最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
