一种白菜苔种植用施肥设备的制作方法

1.本实用新型涉及蔬菜种植技术领域，具体为一种白菜苔种植用施肥设备。


背景技术：

2.白菜苔，是小白菜在春季时节从菜芯里抽出的苔，掐苔的尖部食用，菜薹的色泽翠绿，鲜嫩可口，功效和大白菜相同，春季养生必吃多吃各种绿色蔬菜，也是秋冬期间的重要蔬菜品种之一，全国各地均有栽培，一般秋季播种，初冬上市，以嫩苔供食，白菜种植时需要定期进行施肥，使蔬菜能够正常生长，但是现有的施肥方式容易造成水资源及肥料的浪费，降低肥料的吸收效果，为此提出一种白菜苔种植用施肥设备来解决上述问题。


技术实现要素：

3.本实用新型的目的在于提供一种白菜苔种植用施肥设备，具备高效施肥的优点，解决了现有的施肥方式容易造成水资源及肥料的浪费，降低肥料的吸收效果的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种白菜苔种植用施肥设备，包括混合箱，所述混合箱的左侧固定连接有第一电机，所述第一电机的输出端固定连接有搅拌杆，所述混合箱的顶部连通有进料管，所述混合箱右侧的底部连通有抽水泵，所述混合箱的右侧设置有第二电机，所述第二电机的输出端固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的右侧固定连接有移动板，所述移动板的底部固定连接有第一喷洒管，所述第一喷洒管的底部连通有第一雾化喷嘴，所述混合箱的右侧设置有第二喷洒管，所述第二喷洒管的表面连通有第二雾化喷嘴。
5.优选的，所述混合箱内腔底部的右侧设置有过滤箱，所述过滤箱的内腔设置有过滤网。
6.优选的，所述抽水泵的出水端连通有三通阀，所述三通阀的右端连通有输送管，所述输送管的表面连通有自控阀，所述输送管的右端分别与第一喷洒管和第二喷洒管连通。
7.优选的，所述第二电机的外侧设置有防护箱，所述螺纹杆与防护箱通过轴承活动连接。
8.优选的，所述移动板底部的右侧固定连接有竖板，竖板左侧的底部固定连接有光电传感器。
9.优选的，所述移动板的右侧固定连接有限位滑块，所述限位滑块的内腔滑动连接有限位滑杆。
10.与现有技术相比，本实用新型的有益效果如下：
11.1、本实用新型通过混合箱、第一电机、搅拌杆、进料管、抽水泵、第二电机、螺纹杆、螺纹套、移动板、第一喷洒管、第一雾化喷嘴、第二喷洒管与第二雾化喷嘴的配合使用，采用水肥的方式，根据需要在白菜的根部或叶片进行水肥喷洒，能够节约资源，同时能够提高肥料利用率，解决了现有的施肥方式容易造成水资源及肥料的浪费，降低肥料的吸收效果的问题。
12.2、本实用新型通过设置过滤箱与过滤网，能够防止杂质进入抽水泵，通过设置三通阀、输送管与自控阀，能够根据需要调整开启或关闭第一喷洒管或第二喷洒管，通过设置光电传感器，能够检测白菜的高度，通过设置限位滑块与限位滑杆，能够对螺纹套进行限位，使移动板更好的移动。
附图说明

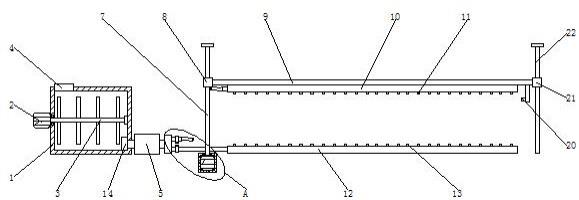

13.图1为本实用新型结构示意图；
14.图2为本实用新型过滤箱的内部结构示意图；
15.图3为本实用新型图1中a处的放大图。
16.图中：1、混合箱；2、第一电机；3、搅拌杆；4、进料管；5、抽水泵；6、第二电机；7、螺纹杆；8、螺纹套；9、移动板；10、第一喷洒管；11、第一雾化喷嘴；12、第二喷洒管；13、第二雾化喷嘴；14、过滤箱；15、过滤网；16、三通阀；17、输送管；18、自控阀；19、防护箱；20、光电传感器；21、限位滑块；22、限位滑杆。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-3，一种白菜苔种植用施肥设备，包括混合箱1，混合箱1内腔底部的右侧设置有过滤箱14，过滤箱14的内腔设置有过滤网15，通过设置过滤箱14与过滤网15，能够防止杂质进入抽水泵5，通过设置三通阀16、输送管17与自控阀18，能够根据需要调整开启或关闭第一喷洒管10或第二喷洒管12，通过设置光电传感器20，能够检测白菜的高度，通过设置限位滑块21与限位滑杆22，能够对螺纹套8进行限位，使移动板9更好的移动，混合箱1的左侧固定连接有第一电机2，第一电机2的输出端固定连接有搅拌杆3，混合箱1的顶部连通有进料管4，混合箱1右侧的底部连通有抽水泵5，抽水泵5的出水端连通有三通阀16，三通阀16的右端连通有输送管17，输送管17的表面连通有自控阀18，输送管17的右端分别与第一喷洒管10和第二喷洒管12连通，混合箱1的右侧设置有第二电机6，第二电机6的外侧设置有防护箱19，螺纹杆7与防护箱19通过轴承活动连接，第二电机6的输出端固定连接有螺纹杆7，螺纹杆7的表面螺纹连接有螺纹套8，螺纹套8的右侧固定连接有移动板9，移动板9底部的右侧固定连接有竖板，竖板左侧的底部固定连接有光电传感器20，移动板9的右侧固定连接有限位滑块21，限位滑块21的内腔滑动连接有限位滑杆22，移动板9的底部固定连接有第一喷洒管10，第一喷洒管10的底部连通有第一雾化喷嘴11，混合箱1的右侧设置有第二喷洒管12，第二喷洒管12的表面连通有第二雾化喷嘴13，通过混合箱1、第一电机2、搅拌杆3、进料管4、抽水泵5、第二电机6、螺纹杆7、螺纹套8、移动板9、第一喷洒管10、第一雾化喷嘴11、第二喷洒管12与第二雾化喷嘴13的配合使用，采用水肥的方式，根据需要在白菜的根部或叶片进行水肥喷洒，能够节约资源，同时能够提高肥料利用率，解决了现有的施肥方式容易造成水资源及肥料的浪费，降低肥料的吸收效果的问题。
19.使用时，将水与肥料按照比例通过进料管4加入混合箱1，第一电机2带动搅拌杆3
转动，使水与肥料快速混合，根据需要选择是根部施肥或是叶片施肥，当根部施肥时底部输送管17表面的自控阀18为开启状态，顶部输送管17表面的自控阀18为关闭状态，此时抽水泵5将水肥输送至第二喷洒管12，通过第二雾化喷嘴13进行根部喷洒施肥，当需要进行叶片施肥时则顶部自控阀18开启，底部自控阀18关闭，同时第二电机6通过螺纹杆7与螺纹套8带动移动板9向上移动，光电传感器20检测不到白菜后停止第二电机6，此时抽水泵5将水肥输送至第一喷洒管10，通过第一雾化喷嘴11将水肥喷洒至白菜的叶片。
20.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种白菜苔种植用施肥设备，包括混合箱（1），其特征在于：所述混合箱（1）的左侧固定连接有第一电机（2），所述第一电机（2）的输出端固定连接有搅拌杆（3），所述混合箱（1）的顶部连通有进料管（4），所述混合箱（1）右侧的底部连通有抽水泵（5），所述混合箱（1）的右侧设置有第二电机（6），所述第二电机（6）的输出端固定连接有螺纹杆（7），所述螺纹杆（7）的表面螺纹连接有螺纹套（8），所述螺纹套（8）的右侧固定连接有移动板（9），所述移动板（9）的底部固定连接有第一喷洒管（10），所述第一喷洒管（10）的底部连通有第一雾化喷嘴（11），所述混合箱（1）的右侧设置有第二喷洒管（12），所述第二喷洒管（12）的表面连通有第二雾化喷嘴（13）。2.根据权利要求1所述的一种白菜苔种植用施肥设备，其特征在于：所述混合箱（1）内腔底部的右侧设置有过滤箱（14），所述过滤箱（14）的内腔设置有过滤网（15）。3.根据权利要求1所述的一种白菜苔种植用施肥设备，其特征在于：所述抽水泵（5）的出水端连通有三通阀（16），所述三通阀（16）的右端连通有输送管（17），所述输送管（17）的表面连通有自控阀（18），所述输送管（17）的右端分别与第一喷洒管（10）和第二喷洒管（12）连通。4.根据权利要求1所述的一种白菜苔种植用施肥设备，其特征在于：所述第二电机（6）的外侧设置有防护箱（19），所述螺纹杆（7）与防护箱（19）通过轴承活动连接。5.根据权利要求1所述的一种白菜苔种植用施肥设备，其特征在于：所述移动板（9）底部的右侧固定连接有竖板，竖板左侧的底部固定连接有光电传感器（20）。6.根据权利要求1所述的一种白菜苔种植用施肥设备，其特征在于：所述移动板（9）的右侧固定连接有限位滑块（21），所述限位滑块（21）的内腔滑动连接有限位滑杆（22）。

技术总结
本实用新型公开了一种白菜苔种植用施肥设备，包括混合箱，所述混合箱的左侧固定连接有第一电机，所述第一电机的输出端固定连接有搅拌杆，所述混合箱的顶部连通有进料管，所述混合箱右侧的底部连通有抽水泵，所述混合箱的右侧设置有第二电机，所述第二电机的输出端固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的右侧固定连接有移动板。本实用新型通过混合箱、第一电机、搅拌杆、进料管、抽水泵、第二电机、螺纹杆、螺纹套、移动板、第一喷洒管、第一雾化喷嘴、第二喷洒管与第二雾化喷嘴的配合使用，采用水肥的方式，根据需要在白菜的根部或叶片进行水肥喷洒，能够节约资源，同时能够提高肥料利用率。同时能够提高肥料利用率。同时能够提高肥料利用率。
