一种防地鼠啃食果树根系的防鼠网的制作方法

1.本实用新型涉及农林业技术领域，具体为一种防地鼠啃食果树根系的防鼠网。


背景技术：

2.果树指果实可食的树木，能提供可供食用的果实、种子的多年生植物及其砧木的总称，如苹果树、梨树、桃树、花椒树、八角树等，其广泛分别于全国各地。
3.目前，在果树育苗后，再将培育的幼苗移栽至地里，但面对一些地鼠特别多的地区，如庆阳，移栽到地里的果树幼苗根系就很容易被地鼠啃食，进而会导致果树幼苗死亡，影响果树幼苗成活率，造成经济损失。


技术实现要素：

4.本实用新型的目的在于提供一种防地鼠啃食果树根系的防鼠网，以解决一些地鼠较多地区，易出现移栽到地里的果树幼苗根系被地鼠啃食导致果树幼苗死亡，影响果树幼苗成活率，造成经济损失的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种防地鼠啃食果树根系的防鼠网，包括网体，所述网体由金属网芯和塑料包材组成，所述塑料包材包覆于金属网芯上，所述塑料包材的一端开设有卡槽，另一端等距固定连接有卡块，所述卡槽可与卡块卡扣连接。
7.优选的，所述网体的个数至少为一个。
8.优选的，所述金属网芯为铁或铝制成，且其表面网孔间隙不得大于2*4cm。
9.与现有技术相比，本实用新型的有益效果是：
10.1.本实用新型中，通过在移栽时，利用网体包裹果树幼苗根系再进行栽种，实现在果树幼苗根系外侧形成一圈防鼠网栅，达到对果树幼苗根系很好的保护，可防止地鼠啃食，进而可提高果树幼苗成活率，降低因地鼠啃食导致果树幼苗死亡而造成的经济损失。
11.2.本本实用新型中，网体为前后端卡接设计，可单网使用，亦可多网首尾拼接来扩大防护范围，实现随果树幼苗不断生长来灵活调节防护范围，确保果树进入丰产期，达到果树成长式防地鼠，防护效果好。
附图说明

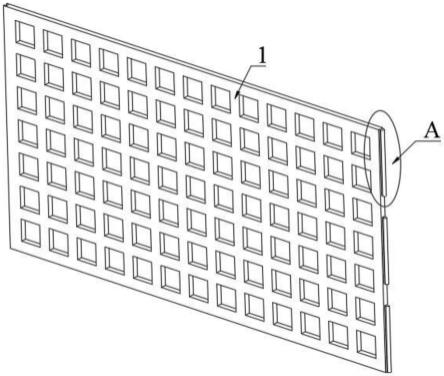

12.图1为本实用新型一种防地鼠啃食果树根系的防鼠网的前轴视图；
13.图2为图1中的a区结构放大示意图；
14.图3为本实用新型一种防地鼠啃食果树根系的防鼠网的后轴视图；
15.图4为图3中的b区结构放大示意图；
16.图5为本实用新型一种防地鼠啃食果树根系的防鼠网的内部结构剖面图；
17.图6为本实用新型一种防地鼠啃食果树根系的防鼠网的单网体使用状态图；
18.图7为本实用新型一种防地鼠啃食果树根系的防鼠网的双网体使用状态图。
19.图中：1、网体；11、金属网芯；12、塑料包材；121、卡槽；122、卡块；2、果树。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-7，本实用新型提供一种技术方案：
22.一种防地鼠啃食果树根系的防鼠网，包括网体1，网体1由金属网芯11和塑料包材12组成，塑料包材12包覆于金属网芯11上，实现对金属材料包裹，使其表面顺滑，防止包裹根系时划伤操作人员，且防腐、防锈，提高其自身使用寿命；塑料包材12的一端开设有卡槽121，另一端等距固定连接有卡块122，卡槽121可与卡块122卡扣连接，实现网体1可环形拼接设计，形成防护圈，保证包裹性，达到对果树根系的保护，避免地鼠啃食，且可单网体1包裹，亦可多网体1拼接包裹，可随根系成长扩展进行灵活展开，使用灵活性高。
23.本实施例中，网体1的个数至少为一个，满足设计使用需求。
24.本实施例中，金属网芯11为铁或铝制成，保证强度的同时可任意弯折，方便使用操作；且其表面网孔间隙不得大于2*4cm，防止地鼠从网孔间隙进入，保证防护效果。
25.本实用新型工作原理：使用时，单网体1使用时，可将网体1包裹于果树根系外侧，然后通过两侧卡块122与卡槽121卡接，实现环形密闭固定，如图6。
26.多网体1使用时，可先将两个或两个以上网体1进行首尾相连，形成一个长的网体，然后再将长的网体最前端与最后端通过卡槽121、卡块122卡接，形成一个大的防护网圈，然后套接在果树根系外侧即可，以两个为例，如图7。
27.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种防地鼠啃食果树根系的防鼠网，其特征在于：包括网体(1)，所述网体(1)由金属网芯(11)和塑料包材(12)组成，所述塑料包材(12)包覆于金属网芯(11)上，所述塑料包材(12)的一端开设有卡槽(121)，另一端等距固定连接有卡块(122)，所述卡槽(121)可与卡块(122)卡扣连接。2.根据权利要求1所述的一种防地鼠啃食果树根系的防鼠网，其特征在于：所述网体(1)的个数至少为一个。3.根据权利要求1所述的一种防地鼠啃食果树根系的防鼠网，其特征在于：所述金属网芯(11)为铁或铝制成，且其表面网孔间隙不得大于2*4cm。

技术总结
本实用新型涉及农林业技术领域，尤其为一种防地鼠啃食果树根系的防鼠网，包括网体，所述网体由金属网芯和塑料包材组成，所述塑料包材包覆于金属网芯上，所述塑料包材的一端开设有卡槽，另一端等距固定连接有卡块，所述卡槽可与卡块卡扣连接，所述网体的个数至少为一个，所述金属网芯为铁或铝制成，且其表面网孔间隙不得大于2*4CM，本实用新型以解决一些地鼠较多地区，易出现移栽到地里的果树幼苗根系被地鼠啃食导致果树幼苗死亡，影响果树幼苗成活率，造成经济损失的问题。造成经济损失的问题。造成经济损失的问题。


技术研发人员：李枫 王亚莉
受保护的技术使用者：李枫
技术研发日：2022.11.08
技术公布日：2023/2/27
