一种自动化的水肥药喷洒装置的制作方法

1.本实用新型涉及喷洒装置领域，特别涉及一种自动化的水肥药喷洒装置。


背景技术：

2.喷洒装置是将水、药物等液体通过喷嘴喷出变成雾状，均匀地喷射到其他物体上的器具，用的是把水压入细管造成高速水流，高速水流碰到障碍物后裂成小水滴的原理，农业上较为广泛应用，由于喷洒面积较大，需要使用一种自动喷洒装置来减轻人力，本方案具体涉及自动化的水肥药喷洒装置；
3.但是现有的自动化的水肥药喷洒装置在使用时存在着一定的不足之处有待改善，现有的自动化的水肥药喷洒装置在使用时，不方便对连接管进行延伸连接，使喷洒点受限，多区域喷洒时需要多次进行转移，降低工作效率；现有的自动化的水肥药喷洒装置在使用时，不方便区域内的多方位喷洒，使水肥药喷洒不均匀，给实际使用带来了一定的影响。


技术实现要素：

4.本实用新型的主要目的在于提供一种自动化的水肥药喷洒装置，可以有效解决背景技术中：现有的自动化的水肥药喷洒装置在使用时，不方便对连接管进行延伸连接，使喷洒点受限，多区域喷洒时需要多次进行转移，降低工作效率；现有的自动化的水肥药喷洒装置在使用时，不方便区域内的多方位喷洒，使水肥药喷洒不均匀的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种自动化的水肥药喷洒装置，包括水肥箱，所述水肥箱前端安装有增压泵，所述增压泵前端安装有连接管，所述连接管前端安装有相同的连接管，两个所述连接管之间设置有连接机构，所述连接管外围居中靠底端设置有支撑块，其中一个所述连接管外围居中靠顶部设置有喷洒机构，另一个所述连接管外围居中靠顶部和前端分别安装有封顶盖和封尾盖，所述连接机构包括出水口、第一旋钮和旋转套管，所述第一旋钮前端设置有螺纹口，贯穿所述螺纹口前端设置有密封槽，所述旋转套管外围靠近前端的位置设置有第二旋钮，贯穿所述连接管外围靠后端且位于旋转套管内圈安装有卡环，所述连接管后端设置有密封环。
7.作为本实用新型的进一步方案，所述喷洒机构包括喷洒套，喷洒套底部设置有进水口，贯穿喷洒套内部设置有流通槽，贯穿喷洒套顶部安装有拆分套，拆分套底部居中且位于流通槽内安装有过滤罩，贯穿拆分套顶部安装有旋转管，旋转管外围靠底端且位于拆分套内部设置有卡脚，贯穿旋转管外围靠顶部安装有四个喷杆，喷杆外侧设置有喷洒口。
8.作为本实用新型的进一步方案，所述螺纹口外圈直径等于旋转套管内圈直径，螺纹口与旋转套管呈螺纹连接设置。
9.作为本实用新型的进一步方案，所述旋转套管位于连接管外围呈活动旋转设置，密封环与密封槽呈卡接设置。
10.作为本实用新型的进一步方案，所述进水口内圈直径等于出水口外圈直径，进水
口与出水口呈螺纹连接设置，贯穿过滤罩内外侧和底部设置有若干滤孔，过滤罩与拆分套呈螺纹连接设置。
11.作为本实用新型的进一步方案，所述拆分套与喷洒套呈螺纹连接设置，旋转管位于拆分套内呈活动旋转设置，喷洒口呈横向倾斜设置。
12.与现有技术相比，本实用新型具有如下有益效果：
13.本实用新型通过设置连接机构，使用旋转套管与螺纹口，旋转套管位于连接管外围旋转与螺纹口连接，能够方便的将多根连接管进行串联安装，便于使连接管的出水口朝上，通过支撑块将连接管支撑，当某段区域不需要喷洒时，使用封顶盖将此段出水口进行封闭，使用封尾盖将最后一根连接管的终端进行封闭，便于连接管之间的安装和拆卸，能够延伸水肥药的输送；
14.通过设置喷洒机构，使用喷洒套与进水口，方便与出水口处的连接，使用过滤罩，能够将未溶解的肥料颗粒进行过滤，防止堵塞喷洒口，当需要清理时，旋转拆分套使之脱离喷洒套并取出，再旋转取出过滤罩，进行清理堵塞在滤孔内的颗粒，使用旋转管，倾斜的喷洒口设置，水肥药喷洒出时带动旋转管旋转，进而使喷杆持续旋转，有利于全方位喷洒，并且能够自动旋转喷洒。
附图说明

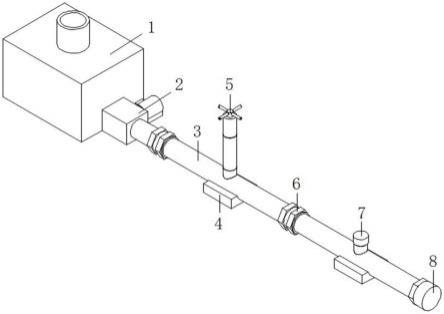

15.图1为本实用新型一种自动化的水肥药喷洒装置的整体结构示意图；
16.图2为本实用新型一种自动化的水肥药喷洒装置中连接机构的拆分图；
17.图3为本实用新型一种自动化的水肥药喷洒装置中图2的a处放大图；
18.图4为本实用新型一种自动化的水肥药喷洒装置中连接管的剖面结构示意图；
19.图5为本实用新型一种自动化的水肥药喷洒装置中喷洒机构的剖面结构示意图。
20.图中：1、水肥箱；2、增压泵；3、连接管；4、支撑块；5、喷洒机构；6、连接机构；7、封顶盖；8、封尾盖；9、出水口；10、第一旋钮；11、旋转套管；12、螺纹口；13、密封槽；14、第二旋钮；15、卡环；16、密封环；17、喷洒套；18、进水口；19、流通槽；20、拆分套；21、过滤罩；22、旋转管；23、卡脚；24、喷杆；25、喷洒口。
具体实施方式
21.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
22.如图1-5所示，一种自动化的水肥药喷洒装置，包括水肥箱1，水肥箱1前端安装有增压泵2，增压泵2前端安装有连接管3，连接管3前端安装有相同的连接管3，两个连接管3之间设置有连接机构6，连接管3外围居中靠底端设置有支撑块4，其中一个连接管3外围居中靠顶部设置有喷洒机构5，另一个连接管3外围居中靠顶部和前端分别安装有封顶盖7和封尾盖8，连接机构6包括出水口9、第一旋钮10和旋转套管11，第一旋钮10前端设置有螺纹口12，贯穿螺纹口12前端设置有密封槽13，旋转套管11外围靠近前端的位置设置有第二旋钮14，贯穿连接管3外围靠后端且位于旋转套管11内圈安装有卡环15，连接管3后端设置有密封环16。
23.在本方案中，为了便于喷洒套17的安装和拆卸，使旋转管22旋转带动喷洒口25旋
转进行多方位喷洒，喷洒机构5包括喷洒套17，喷洒套17底部设置有进水口18，贯穿喷洒套17内部设置有流通槽19，贯穿喷洒套17顶部安装有拆分套20，拆分套20底部居中且位于流通槽19内安装有过滤罩21，贯穿拆分套20顶部安装有旋转管22，旋转管22外围靠底端且位于拆分套20内部设置有卡脚23，贯穿旋转管22外围靠顶部安装有四个喷杆24，喷杆24外侧设置有喷洒口25。
24.在本方案中，为了便于连接管3之间的连接和拆卸，延伸至合适位置进行喷洒，螺纹口12外圈直径等于旋转套管11内圈直径，螺纹口12与旋转套管11呈螺纹连接设置。
25.在本方案中，为了便于连接管3的相互连接，增强固定和密封，旋转套管11位于连接管3外围呈活动旋转设置，密封环16与密封槽13呈卡接设置。
26.在本方案中，为了便于喷洒套17的安装，过滤罩21进行过滤，方便过滤罩21的拆卸和安装，进水口18内圈直径等于出水口9外圈直径，进水口18与出水口9呈螺纹连接设置，贯穿过滤罩21内外侧和底部设置有若干滤孔，过滤罩21与拆分套20呈螺纹连接设置。
27.在本方案中，为了便于拆分套20与喷洒套17的连接，喷洒口25与旋转管22的配合进行旋转喷洒，拆分套20与喷洒套17呈螺纹连接设置，旋转管22位于拆分套20内呈活动旋转设置，喷洒口25呈横向倾斜设置。
28.需要说明的是，本实用新型为一种自动化的水肥药喷洒装置，在使用时，首先将连接管3的后端连接在增压泵2的前端，再将第二根连接管3的后端连接在第一根连接管3的前端，依次连接并安装在需要喷洒的位置，连接时，将第二根连接管3的密封环16卡入第一根连接管3的密封槽13内，使用工具旋转第二旋钮14，旋转套管11位于连接管3外围旋转，使旋转套管11内圈接触螺纹口12，在螺纹的作用下使其相互固定，支撑块4与地面接触并支撑连接管3，依次对连接管3进行安装，安装完成后，使用封尾盖8安装在最后一根连接管3的终端进行封闭，随后安装喷洒套17与拆分套20，旋转喷洒套17带动进水口18位于出水口9外围旋转，在螺纹的作用下使其相互固定，最后将水和肥料添加至水肥箱1中进行混合，启动增压泵2将水肥药输送至连接管3内，并流至喷洒套17内的流通槽19内，经过过滤罩21将水肥药中未溶解的肥料颗粒进行过滤，再将水肥药输送至旋转管22内，通过喷杆24从喷洒口25喷出，由于喷洒口25的倾斜设置，水肥药喷出时带动旋转管22位于拆分套20内旋转，进而使喷杆24和喷洒口25持续旋转，进行多方位喷洒。
