菊花种植栽培架的制作方法

1.本实用新型涉及菊花培育技术领域，具体涉及一种菊花种植栽培架。


背景技术：

2.菊花原产我国，喜阳光充足环境，且耐寒，怕积水和多雨；喜疏松、肥沃、排水良好的微酸性或中性砂质土；其根系发达，种植时不能过湿或积水，否则容易造成根部腐烂和茎叶凋萎，其生长期的水分管理一般要按照“旱时及时浇水、涝时及时排水”的原则进行；在成长过程中，由于植物的向光性，成长过程中的幼苗对光线很敏感，一般生长于田边、沟边的作物由于光照充足，通风好，生长比较健壮，也容易向光弯曲，对于菊花土培而言，现有的培育架通常通过放置照明灯来提供光照，成长的幼苗由于位置不同导致其收到的光照强度不一样，以及其杆径、叶片以及开放的菊花等结构重力增加，以及向光生长等因素，菊花容易侧向弯曲。


技术实现要素：

3.本实用新型的目的是针对以上问题，本实用新型提供了一种菊花种植栽培架，具有对菊花幼苗自动矫正的特点。
4.为实现上述目的，本实用新型提供如下技术方案：菊花种植栽培架，包括左支架和右支架，左支架和右支架的顶部之间固定安装有储水箱，储水箱的右侧开设有贯穿至储水箱内部的进水口，储水箱的内腔底部开设有贯穿至储水箱外部的出水口，所述左支架和右支架之间均匀间隔安装有多个托板；每个托板内部开设有水槽，托板顶部的前后两侧均开设有卡接槽，每个水槽的内部放置有多个培养盒，培养盒上部设有矫正架，矫正架的顶部开设有贯穿至底部且大小、形状、数量均与培养盒相同的矫正槽，矫正架顶部的左右两侧均固定安装有把手，把手底部的前后两侧均固定安装有固定板，且固定板与卡接槽的形状和大小相适配。
5.其中，右支架的内部开设有导水腔，导水腔内腔的顶部固定安装有给水管，给水管的顶端贯穿导水腔内腔的顶部并通过出水口与储水箱固定连通，给水管的左侧固定连通有三个给水支管。
6.其中，右支架的内部开设有引流斗，右支架的内侧开设有多个通水口，通水口的右侧均固定安装有与其连通的接水盒；每个托板与每个接水盒的高度相同；引流斗的内部固定连通有引流管，引流管的另一端连通有水柜，水柜通过中转管连通有水泵，水泵的出水端连通出水管，出水管的另一端通过进水口与储水箱的内部连通。
7.其优点在于，通过托板和培养盒及接水盒实现给菊花供水，同时保证培养盒的内部不会积水，通过培养盒周围开设的进水槽使水进入培养盒的内部，优选的，培养盒的内部从下往上依次放置有吸水层、培养基，通过吸水层来吸取水分，通过培养基来提供菊花生长的场所，通过接水盒避免托板中的水漫过吸水层，水泵通过中转管和出水管将水柜中的水泵进储水箱的内部，通过给水管和给水支管将储水箱中的水送进接水盒中，通过引流斗和
引流管将接水盒中溢出的水回收进水柜中，此申请相对于现有技术而言，解决了菊花土培因水分过多导致凋萎的问题。
8.进一步的，水柜左右两侧分别开设有贯穿至水柜内部的回流口和出流口，水柜的顶部从左往右依次开设有贯穿至水柜内部的营养液进口、补水口，营养液进口的内部活动套接有一号塞，补水口的内部活动套接有二号塞。
9.优选的，储水箱和托板的底部均固定安装有补光灯。
10.其中，培养盒包括培养盒盒体，培养盒盒体外表面的四周均开设有贯穿至培养盒盒体内部的进水槽，且各进水槽的大小高度均相同，培养盒盒体底部的四角处均固定安装有凸台。
11.本实用新型通过在托板的顶部加装的矫正架为透明材料制成，不会影响菊花的采光，且能够实现了菊花生长过程的矫正，使其能够笔直得生长，通过固定板和卡接槽的活动卡接使矫正架可以稳定地放在托板的顶部，通过在矫正架上开设的矫正槽避免菊花在成长过程中因向光性而向侧边弯曲的生长，保证了其笔直得生长。
附图说明

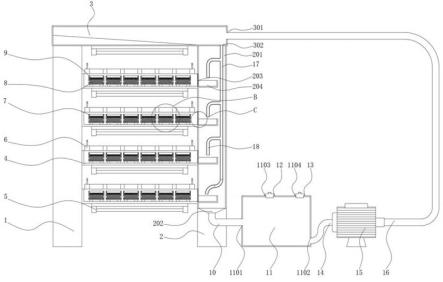

12.图1为本实用新型结构示意图；
13.图2为本实用新型结构外观图；
14.图3为本实用新型托板、矫正架、接水盒、给水管及给水支管的结构示意图；
15.图4为本实用新型培养盒、吸水层和培养基的爆炸图；
16.图5为本实用新型托板、矫正架的爆炸图；
17.图6为本实用新型a处结构的放大图；
18.图7为本实用新型b处结构的放大图；
19.图8为本实用新型c处结构的放大图；
20.图9为本实用新型d处结构的放大图。
21.附图标记：1、左支架；2、右支架；201、导水腔；202、引流斗；203、通水口；204、接水盒；3、储水箱；301、进水口；302、出水口；4、托板；401、水槽；402、卡接槽；5、补光灯；6、矫正架；601、矫正槽；602、把手；603、固定板；7、培养盒；701、培养盒盒体；702、进水槽；703、凸台；8、吸水层；9、培养基；10、引流管；11、水柜；1101、回流口；1102、出流口；1103、营养液进口；1104、补水口；12、一号塞；13、二号塞；14、中转管；15、水泵；16、出水管；17、给水管；18、给水支管。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.如图1至图9所示，本实用新型提供了一种菊花种植栽培架，包括左支架1和右支架2，左支架1和右支架2的顶部之间固定安装有储水箱3，其中，储水箱3的内腔为倒立的直角梯形，此设计可有效避免储水箱3的内腔积水，储水箱3的右侧开设有贯穿至储水箱3内部的
进水口301，储水箱3的内腔底部开设有贯穿至储水箱3外部的出水口302，右支架2的内部开设有导水腔201，导水腔201内腔的顶部固定安装有给水管17，其中，给水管17的底端开口位于第一层的接水盒204，给水管17的顶端贯穿导水腔201内腔的顶部并通过出水口302与储水箱3连通，给水管17的左侧固定连通有三个给水支管18，其中，三个给水支管18的底端开口均位于相对于高度的接水盒204的正上方，右支架2的内部开设有引流斗202，右支架2的内侧开设有四个通水口203，四个通水口203的右侧均固定安装有与通水口203连通的接水盒204，左支架1和右支架2之间固定安装有四个托板4，四个托板4与四个接水盒204的高度均相同，且右侧均与通水口203连通，托板4的内部开设有水槽401，托板4顶部的前后两侧均开设有卡接槽402，水槽401的内部放置有六个培养盒7，六个培养盒7的内部从下往上依次放置有吸水层8、培养基9，引流斗202的内部连通有引流管10，引流管10的另一端连通有水柜11，水柜11通过中转管14连通有水泵15，水泵15的出水端连通出水管16，出水管16的另一端通过进水口301与储水箱3的内部连通。
24.在本实施例中，设计四个托板，每个托板上设计六个培养盒。
25.矫正架6的顶部开设有六个贯穿至底部且大小形状均与培养盒7相同的矫正槽601，矫正架6顶部的左右两侧均固定安装有把手602，把手602底部的前后两侧均固定安装有固定板603，且固定板603与卡接槽402的形状和大小相适配，矫正槽601可以防止菊花向两侧弯曲地生长，且由于矫正架6由透明橡胶制成，完全不会影响菊花生长过程中的采光，而固定板603可以使矫正架6卡在卡接槽402中，通过重力稳定矫正架6的自身，工作人员可以握住把手602来移动或放置矫正架6，省力且方便。
26.其中，培养盒7包括培养盒盒体701，培养盒盒体701外表面的四周均开设有贯穿至培养盒盒体701内部的进水槽702，且四个进水槽702的大小高度均相同，培养盒盒体701底部的四角处均固定安装有凸台703，吸水层8通过吸水效应将水聚集起来，使位于吸水层8上方的培养基9能够源源不断地吸收到水分而又不至于被水淹没，避免积水，由于接水盒204的存在，使水槽401内部的水面高度始终低于吸水层的顶面，水槽401中的水可以通过进水槽702进入培养盒7的内部。
27.其中，水柜11左右两侧分别开设有贯穿至水柜11内部的回流口1101和出流口1102，水柜11的顶部从左往右依次开设有贯穿至水柜11内部的营养液进口1103、补水口1104，营养液进口1103的内部活动套接有一号塞12，补水口1104的内部活动套接有二号塞13，水柜11与水泵15组成了独立的供水系统，可以给培育架源源不断地供水，而从接水盒204溢出的水，则能通过引流斗202与引流管10回流进水柜11，使水分可以循环利用，降低了成本，当需要加入营养液时，只需将营养液从营养液进口1103倒入水柜11的内部，当只需要浇水时，只需用将抽水管沿着营养液进口1103伸进水柜11的内部将营养液抽走即可。
28.其中，储水箱3和四个托板4的底部均固定安装有补光灯5，补光灯5主要用于给培育中的菊花提供光照，补光灯5为条形灯管，且型号为pak410108。
29.其中，吸水层8由海绵制成，海绵的吸水性和锁水性很强，培养基9可以通过吸水层8吸取水分，且由于水槽401中的水面高度恒定，所以吸水层8能够保持吸满水的状态。
30.本实用新型的工作原理及使用流程：
31.首先，打开补光灯5，菊花苗栽培在培养基9中，然后将培养盒7放进水槽401，使培养盒7等间距均匀分布，打开补水口1104，将水沿着二号塞13倒进水柜11，启动水泵15，将水
柜11中的水沿着中转管14和出水管16泵进储水箱3的内部，泵进储水箱3内部的水沿着导水腔201和给水支管18落进接水盒204中，水槽401开始积水，进入水槽401中水漫过进水槽702并进入培养盒7的内部，然后吸水层8开始吸水，当落进接水盒204中水漫过接水盒204的顶端时，多出的水溢出并落在引流斗202中，最终沿着引流管10回流进水柜11中；
32.当需要加入营养液之类的促进菊花生长的肥料时，只需打开营养液进口1103，将营养液沿着一号塞12倒进水柜11中即可；
33.然后，双手分别握住把手602，将矫正架6通过固定板603沿着卡接槽402卡进去。
