一种育苗浮力器的制作方法

1.本实用新型涉及育苗浮力器技术领域，特别涉及一种育苗浮力器。


背景技术：

2.育苗需要用到育苗池及育苗盘，育苗盘也叫漂盘，育苗池内放置营养液，育苗盘漂浮在营养液的上方，营养液使得育苗盘的湿度变大，容易使得育苗盘上容易生长出青苔，青苔的有可能引发育苗的疾病，导致育苗的发育不良，需要定期将育苗盘抬起，达到降低基质的湿度，使基质透气性增加，降低幼苗生病率，同时促进种子的呼吸作用，便于种子萌发。
3.现有技术中的育苗浮力器在需要抬起时都是采用人工手动操作，频繁抬起和放下在劳累程度增加，对于操作也会较为不便，急需通过机械进行实现完成该操作。
4.申请人在申请本实用新型时，经过检索，发现中国专利公开了一种“育苗浮力器”，其申请号为“201621084302.2”，该专利主要通过解决抬起和放置手戳破问题，但是对于便捷还是较为不便，本专利提出新型浮力器抬起操作。


技术实现要素：

5.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种育苗浮力器，包括：育苗池，所述育苗池的内部设置有滤网，所述滤网的顶部两端均固定连接有顶板，所述顶板的底端两侧均固定连接有支撑杆，所述支撑杆的底端固定连接有螺纹块，所述螺纹块的内部开设有螺纹孔，且螺纹孔的内部螺纹连接有螺纹杆；
6.所述育苗池的内部顶端漂浮有若干浮力器，所述浮力器的四角均固定连接有浮块。
7.根据所述的一种育苗浮力器，所述滤网的底端开设有若干通孔，所述滤网的内部上方四角均固定连接有支撑块。
8.根据所述的一种育苗浮力器，所述支撑块的顶端固定连接有硅胶板，所述硅胶板的内部开设有若干排水口。
9.根据所述的一种育苗浮力器，所述螺纹杆的底端固定连接有电机轴，且电机轴的底端设置有驱动电机，且驱动电机的有一侧和育苗池固定连接，所述螺纹杆和上固定块转动配合。
10.根据所述的一种育苗浮力器，所述螺纹块的一端固定连接有滑块，且滑块的外部滑动配合有滑槽。
11.根据所述的一种育苗浮力器，所述螺纹杆的底端贯穿设置有下固定块，且下固定块和育苗池固定连接。
12.有益效果：
13.1、与现有技术相比，本实用新型设置有驱动电机、螺纹杆、滑槽、螺纹块和支撑杆，通过驱动电机实现驱动，带动螺纹杆进行转动，且转动后通过滑槽实现对螺纹块限位操作，达到螺纹块上升移动，通过螺纹块上升后通过支撑杆实现向上支撑顶起顶板，达到支撑顶
起和下降操作，便于控制浮力器整体提起和下降。
14.2、与现有技术相比，本实用新型设置有硅胶板和浮力器，通过支撑块支撑顶起硅胶板，通过硅胶板与浮力器贴合，通过通孔实现水分流通，通过硅胶板与浮力器贴合，防止移动，便于浮力器顶起操作。
15.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
16.下面结合附图和实施例对本实用新型进一步地说明；

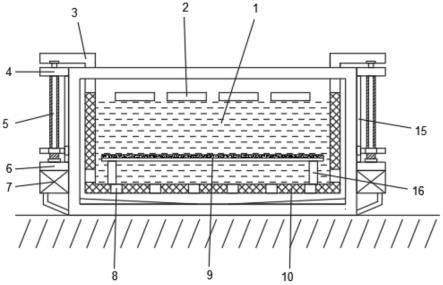

17.图1为本实用新型一种育苗浮力器的剖面正视结构图；
18.图2为本实用新型一种育苗浮力器的螺纹杆正视结构图；
19.图3为本实用新型一种育苗浮力器的硅胶板立体示意结构图；
20.图4为本实用新型一种育苗浮力器的浮力器立体示意结构图。
21.图例说明：
22.1、育苗池；2、浮力器；3、顶板；4、上固定块；5、支撑杆；6、下固定块；7、驱动电机；8、通孔；9、硅胶板；10、滤网；11、排水口；12、螺纹杆；13、螺纹块；14、浮块；15、滑槽；16、支撑块。
具体实施方式
23.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
24.参照图1-4，本实用新型实施例一种育苗浮力器，其包括：育苗池1，育苗池1的内部设置有滤网10，通过滤网10进行控制硅胶板9上升，滤网10的顶部两端均固定连接有顶板3，顶板3的底端两侧均固定连接有支撑杆5，通过支撑杆5实现顶起，达到支撑作用，支撑杆5的底端固定连接有螺纹块13，通过螺纹块13实现螺纹移动，达到螺纹上升和下降，螺纹块13的内部开设有螺纹孔，且螺纹孔的内部螺纹连接有螺纹杆12，通过螺纹块13上升后通过支撑杆5实现向上支撑顶起顶板3，达到滤网10向上提起，滤网10的底端开设有若干通孔8，通过通孔8实现将水分排出作用，滤网10也进行辅助排水，滤网10的内部上方四角均固定连接有支撑块16，支撑块16的顶端固定连接有硅胶板9，通过支撑块16支撑顶起硅胶板9，通过硅胶板9与浮力器2贴合，通过硅胶板9脱离水面后摩擦力更强，不便于移动，硅胶板9的内部开设有若干排水口11；
25.育苗池1的内部顶端漂浮有若干浮力器2，通过将浮力器2内部进行实现育苗操作，浮力器2的四角均固定连接有浮块14，通过浮块14增加漂浮稳定作用，螺纹杆12的底端固定连接有电机轴，且电机轴的底端设置有驱动电机7，通过驱动电机7实现驱动，带动螺纹杆12进行转动，且转动后通过滑槽15实现对螺纹块13限位操作，达到螺纹块13上升移动，且驱动电机7的有一侧和育苗池1固定连接，螺纹杆12和上固定块4转动配合，螺纹块13的一端固定连接有滑块，且滑块的外部滑动配合有滑槽15，通过滑槽15和滑块配合达到螺纹块13限位
操作，螺纹杆12的底端贯穿设置有下固定块6，且下固定块6和育苗池1固定连接。
26.工作原理：在使用时首先通过将浮力器2内部进行实现育苗操作，通过放置在育苗池1的内部，实现漂浮养殖，通过浮块14增加漂浮稳定作用，随后在需要提起时通过驱动电机7实现驱动，带动螺纹杆12进行转动，且转动后通过滑槽15实现对螺纹块13限位操作，达到螺纹块13上升移动，通过螺纹块13上升后通过支撑杆5实现向上支撑顶起顶板3，达到滤网10向上提起，随后通过通孔8实现将水分排出作用，滤网10也进行辅助排水，通过支撑块16支撑顶起硅胶板9，通过硅胶板9与浮力器2贴合，通过通孔8实现水分流通，通过硅胶板9与浮力器2贴合，防止移动。
27.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。


技术特征：
1.一种育苗浮力器，其特征在于，包括：育苗池(1)，所述育苗池(1)的内部设置有滤网(10)，所述滤网(10)的顶部两端均固定连接有顶板(3)，所述顶板(3)的底端两侧均固定连接有支撑杆(5)，所述支撑杆(5)的底端固定连接有螺纹块(13)，所述螺纹块(13)的内部开设有螺纹孔，且螺纹孔的内部螺纹连接有螺纹杆(12)；所述育苗池(1)的内部顶端漂浮有若干浮力器(2)，所述浮力器(2)的四角均固定连接有浮块(14)。2.根据权利要求1所述的一种育苗浮力器，其特征在于，所述滤网(10)的底端开设有若干通孔(8)，所述滤网(10)的内部上方四角均固定连接有支撑块(16)。3.根据权利要求2所述的一种育苗浮力器，其特征在于，所述支撑块(16)的顶端固定连接有硅胶板(9)，所述硅胶板(9)的内部开设有若干排水口(11)。4.根据权利要求1所述的一种育苗浮力器，其特征在于，所述螺纹杆(12)的底端固定连接有电机轴，且电机轴的底端设置有驱动电机(7)，且驱动电机(7)的有一侧和育苗池(1)固定连接，所述螺纹杆(12)和上固定块(4)转动配合。5.根据权利要求1所述的一种育苗浮力器，其特征在于，所述螺纹块(13)的一端固定连接有滑块，且滑块的外部滑动配合有滑槽(15)。6.根据权利要求1所述的一种育苗浮力器，其特征在于，所述螺纹杆(12)的底端贯穿设置有下固定块(6)，且下固定块(6)和育苗池(1)固定连接。

技术总结
本实用新型公开了一种育苗浮力器，其中，一种育苗浮力器包括育苗池，所述育苗池的内部设置有滤网，所述滤网的顶部两端均固定连接有顶板，所述顶板的底端两侧均固定连接有支撑杆，所述支撑杆的底端固定连接有螺纹块，所述螺纹块的内部开设有螺纹孔，且螺纹孔的内部螺纹连接有螺纹杆；所述育苗池的内部顶端漂浮有若干浮力器，所述浮力器的四角均固定连接有浮块。通过上述结构，通过驱动电机实现驱动，带动螺纹杆进行转动，且转动后通过滑槽实现对螺纹块限位操作，达到螺纹块上升移动，通过螺纹块上升后通过支撑杆实现向上支撑顶起顶板，达到支撑顶起和下降操作，便于控制浮力器整体提起和下降。和下降。和下降。


技术研发人员：冯玉 范思妍
受保护的技术使用者：江苏大庄农业科技发展有限公司
技术研发日：2022.08.05
技术公布日：2023/2/27
