一种可打开棚顶的猕猴桃育苗棚的制作方法

1.本实用新型涉及一种育苗棚，尤其涉及一种可打开棚顶的猕猴桃育苗棚。


背景技术：

2.猕猴桃又称奇异果，猕猴桃的果形一般为椭圆状，早期外观呈绿褐色，成熟后呈红褐色，目前人们通常会使用育苗棚对猕猴桃幼苗进行种植。
3.根据专利授权公开号为cn206851509u的一种猕猴桃育苗棚，所述棚体上设置有隔层，所述隔层底部为液体隔层，隔层上部为气体隔层，棚体内设置有支架，所述支架上安装有台板，所述台板上设置有凸台，所述台板上放置有育苗盘，所述育苗盘为凹槽型。
4.上述育苗棚不具备恒温功能，当外界温度较低时，不能保证育苗棚内部的温度，从而低温容易影响猕猴桃苗的生长。
5.为了解决上述现有技术中存在的问题，我们很有必要设计一种具备恒温功能的可打开棚顶的猕猴桃育苗棚，从而达到能够保证育苗棚内部温度的效果。


技术实现要素：

6.为了克服目前的育苗棚不具备恒温功能的缺点，本实用新型的目的是提供一种具备恒温功能的可打开棚顶的猕猴桃育苗棚。
7.技术方案为：一种可打开棚顶的猕猴桃育苗棚，包括有框体和旋转门，框体的前侧左右对称式转动连接有旋转门，还包括有展开机构、驱动机构和恒温机构，框体的顶部设有展开机构，框体的前上侧设有驱动机构，框体的左侧设有用于保证框体内部温度的恒温机构。
8.作为上述方案的改进，展开机构包括有折叠布和移动杆，框体滑动式连接有两个移动杆，两个移动杆相互远离的一侧与框体之间均连接有用于挡住框体顶部的折叠布。
9.作为上述方案的改进，驱动机构包括有电机和双向螺纹杆，框体前上侧的右部安装有电机，电机的输出轴上连接有双向螺纹杆，双向螺纹杆与框体转动配合，并且两个移动杆均与双向螺纹杆螺纹配合。
10.作为上述方案的改进，恒温机构包括有固定框、蓄电池、加热器、安装架和风扇，框体的左侧连接有固定框，固定框的内部左侧安装有加热器，框体的左侧连接有安装架，安装架上安装有风扇，风扇和安装架均位于固定框内，固定框的顶部安装有用于给风扇和加热器供电的蓄电池，蓄电池与加热器和风扇电性连接。
11.作为上述方案的改进，还包括有水管和喷头，框体的右侧贯穿有水管，水管的左端安装有用于喷水的喷头。
12.作为上述方案的改进，还包括有第一过滤网和第二过滤网，固定框的左侧连接有用于过滤灰尘和杂物的第一过滤网，框体的右侧均匀间隔地连接有用于二次过滤空气中的灰尘和杂物的第二过滤网。
13.本实用新型具备以下有益效果：1、通过旋转门可以打开棚顶，在风扇和加热器的
作用下，风扇会将热风吹入框体内，以此让框体内部保持恒温的状态，避免框体内部温度过低，能够让猕猴桃苗正常的进行生长。
14.2、通过在水管的右端外界输水管，并通过输水管往水管内输水，水通过水管和喷头喷洒至猕猴桃苗上，以此完成浇水操作，无需工作人员手动给猕猴桃苗浇水，给工作人员带来了便利。
附图说明

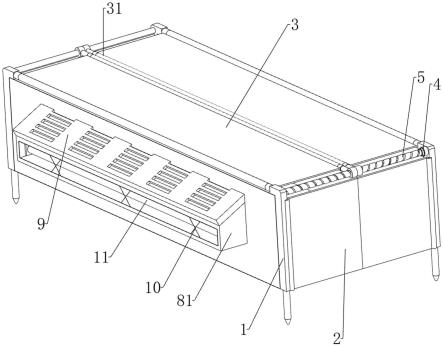

15.图1为本实用新型的立体结构示意图。
16.图2为本实用新型框体、旋转门和水管零部件的立体结构示意图。
17.图3为本实用新型安装架和风扇零部件的立体结构示意图。
18.图4为本实用新型固定框和加热器等零部件的立体结构示意图。
19.图5为本实用新型折叠布和移动杆等零部件的立体结构示意图。
20.图中附图标记的含义：1：框体，2：旋转门，3：折叠布，31：移动杆，4：电机，5：双向螺纹杆，7：水管，8：喷头，81：固定框，9：蓄电池，10：第一过滤网，11：加热器，12：安装架，13：风扇，14：第二过滤网。
具体实施方式
21.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。仅此声明，本实用新型在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本实用新型的附图为基准，其并不是对本实用新型的具体限定。
22.实施例1
23.一种可打开棚顶的猕猴桃育苗棚，请查看图1-5，包括有框体1、旋转门2、展开机构、驱动机构和恒温机构，框体1的前侧左右对称式转动连接有旋转门2，框体1的顶部设有展开机构，框体1的前上侧设有驱动机构，框体1的左侧设有恒温机构。
24.请查看图1、图3和图5，展开机构包括有折叠布3和移动杆31，框体1滑动式连接有两个移动杆31，两个移动杆31相互远离的一侧与框体1之间均连接有折叠布3。
25.请查看图1、图3和图5，驱动机构包括有电机4和双向螺纹杆5，框体1前上侧的右部安装有电机4，电机4的输出轴上连接有双向螺纹杆5，双向螺纹杆5与框体1转动配合，并且两个移动杆31均与双向螺纹杆5螺纹配合。
26.请查看图1、图3和图4，恒温机构包括有固定框81、蓄电池9、加热器11、安装架12和风扇13，框体1的左侧连接有固定框81，固定框81的内部左侧安装有加热器11，框体1的左侧栓接有安装架12，安装架12上安装有风扇13，风扇13和安装架12均位于固定框81内，固定框81的顶部安装有蓄电池9，蓄电池9与加热器11和风扇13电性连接。
27.需要使用本育苗棚时，将本育苗棚安装在合适位置，将两个旋转门2向前转动打开，往本育苗棚内种植猕猴桃苗，再将旋转门2反向转动关闭即可，当需要加快框体1内部空气的流通速度时，启动风扇13，蓄电池9会给风扇13供电，同时风扇13会加快框体1内部空气的流通速度，当需要增加框体1内部温度，使框体1内部恒温时，启动加热器11，蓄电池9会给加热器11供电，同时在风扇13的作用下，风扇13会将热风吹入框体1内，以此让框体1内部保持恒温的状态，避免框体1内部温度过低，当不需要保持恒温时，关闭风扇13和加热器11，当
需要打开折叠布3时，启动电机4，电机4带动双向螺纹杆5转动，双向螺纹杆5随之带动两个移动杆31向相互远离的方向移动，两个移动杆31随之将两个折叠布3向相互远离的方向推动，使折叠布3折叠起来并打开，待两个折叠布3均折叠起后，关闭电机4，不需要折叠起折叠布3时，控制电机4的输出轴反向转动，电机4的输出轴随之带动双向螺纹杆5反向转动，双向螺纹杆5随之带动两个移动杆31向相互靠近的方向移动复位，两个移动杆31随之分别将其上的折叠布3向相互靠近的方向拉动，使折叠布3不再被折叠起，待两个移动杆31向相互靠近的方向移动复位后，关闭电机4即可，以此通过上述操作即可使用本育苗棚。
28.实施例2
29.在实施例1的基础之上，请查看图2和图3，还包括有水管7和喷头8，框体1的右侧贯穿有水管7，水管7的左端安装有喷头8。
30.请查看图1和图3，还包括有第一过滤网10和第二过滤网14，固定框81的左侧连接有第一过滤网10，框体1的右侧均匀间隔地连接有第二过滤网14。
31.在加快框体1内部空气流通速度的过程中，第一过滤网10和第二过滤网14能够对空气中的灰尘和杂物进行过滤，起到过滤灰尘和杂物的效果，当需要对猕猴桃育苗浇水时，在水管7的右端外界输水管7，并通过输水管7往水管7内输水，水随之通过水管7和喷头8喷洒至猕猴桃苗上，以此完成浇水操作，无需工作人员手动给猕猴桃苗浇水，浇水完成后，停止输水，将输水管7从水管7上拔下即可。
32.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
