移动式宠物外出提篮的制作方法

1.本实用新型涉及宠物饲养设备技术领域，具体为一种移动式宠物外出提篮。


背景技术：

2.宠物是为了精神的目的而豢养的动植物，一般为了消除孤寂，或娱乐而豢养，随着生活水平的提高，饲养宠物也逐渐普遍，带着宠物出行逛街也随处可见，但是宠物毕竟智商有限，出行需要通过相关设备进行辅助。
3.特别是野性较大或者是可能伤人的宠物，出行不但需要可以盛装携带宠物的设备，还要该设备方便移动携带，现有技术中的携带装置有宠物背包与宠物箱，但是现有的宠物背包等只能提供放置宠物功能，需要携带者背负或者手提使用，携带体重较大的宠物对携带者造成很大负担，也因此大部分宠物携带设备只适用于较小型的宠物使用，而大型动物只能采取宠物牵引绳的方式携带外出，造成很多麻烦。
4.因此，为了帮助解决体重较大的宠物外出携带时没有适合并且方便使用的携带设备的问题，本领域技术人员提出一种移动式宠物外出提篮。


技术实现要素：

5.（一）解决的技术问题
6.针对现有技术的不足，本实用新型公开了一种移动式宠物外出提篮，以解决上述背景技术中提出的现有用于携带宠物出行的设备往往只适用于小型宠物，且携带设备仅限于手提和背负式，没有用于携带质量较大的，并便于地面移动的携带设备的问题。
7.（二）技术方案
8.为实现以上目的，本实用新型通过以下技术方案予以实现：移动式宠物外出提篮，包括：
9.宠物携带篮，所述宠物携带篮用于容纳并限制宠物，所述宠物携带篮的侧面固定连接有拖车绳；
10.移动件，所述移动件固定设置在宠物携带篮的下表面。
11.优选的，所述宠物携带篮顶端的内侧铰接有合围骨架，所述合围骨架的侧面固定连接有网布，所述宠物携带篮的下表面固定连接有加固横板，所述宠物携带篮通过加固横板与移动件固定连接。
12.优选的，所述宠物携带篮的侧面固定设置有d型扣，所述宠物携带篮通过d型扣固定卡接有提拉带，所述提拉带的侧面滑动设置有海绵。
13.优选的，所述宠物携带篮通过d型扣固定卡接有拖车绳，所述拖车绳拉手部位设有圆筒形构件。
14.本实用新型公开了一种移动式宠物外出提篮，其具备的有益效果如下：
15.1、该移动式宠物外出提篮，在宠物携带篮的下表面设置移动件，配合拖车绳以及提拉带可以方便宠物携带篮在地面的拉动，使得宠物携带篮可以用于较大型宠物的携带，
并不限于背负和手提的携带方式，通过拖车绳进行地面的拉动前进，使得携带宠物出行更加方便省力，避免因为宠物质量大难以携带出行的问题，并且在通过本装置携带宠物出行时提供多种携带方式替换，避免单一携带方式造成携带者疲劳，比现有技术中的携带装置更加方便省力，适用范围大。
16.2、该移动式宠物外出提篮，宠物携带篮具有合围骨架和网布，能限制宠物活动的同时方便透气；在宠物携带篮的侧面固定连接有d型扣，通过d型扣方便连接提拉带与更换拖车绳，并且还设置有增大摩擦的海绵与圆筒形构件，方便使用。
附图说明

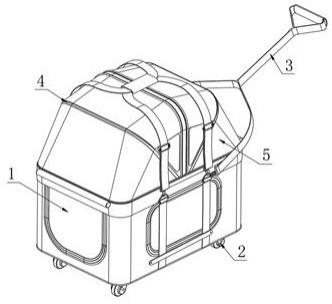

17.图1为本实用新型结构示意图；
18.图2为本实用新型仰视图；
19.图3为本实用新型侧视图。
20.图中：1、宠物携带篮；2、移动件；3、拖车绳；4、合围骨架；5、网布；6、加固横板；7、d型扣；8、提拉带；9、海绵。
具体实施方式
21.本实用新型实施例公开一种移动式宠物外出提篮。
22.根据附图1-3所示，包括宠物携带篮1、移动件2和拖车绳3，宠物携带篮1的下表面固定设置有移动件2，宠物携带篮1的侧面固定连接有拖车绳3。
23.宠物携带篮1是一个用于放置宠物的透气筐，通过移动件2赋予宠物携带篮1的移动能力，配合d型扣7连接拖车绳3，使得宠物携带篮1可以通过拖车绳3方便进行操作。
24.宠物携带篮1顶端的内侧铰接有合围骨架4，合围骨架4的侧面固定连接有网布5，宠物携带篮1的下表面固定连接有加固横板6，宠物携带篮1通过加固横板6与移动件2固定连接。
25.设置的合围骨架4相互合拢遮蔽，限制宠物的行动，避免宠物越出宠物携带篮1，设置的网布5通风透气，设置加固横板6增加宠物携带篮1的承受力。避免宠物携带篮1因为对移动件2的局部压力出现破损。
26.宠物携带篮1的侧面固定设置有d型扣7，宠物携带篮1通过d型扣7固定卡接有提拉带8，提拉带8的侧面滑动设置有海绵9。
27.在本装置中另外设置d型扣7和拖车绳3，将提拉带8与d型扣7的绑定解除后，拖车绳3上的金属钩扣可与宠物携带篮1两侧的d型扣7连接，拖车绳3拉手部位设有一圆筒形构件，该圆筒形构件为橡胶材质，手感好，方便对宠物携带篮1的拖曳。
28.工作原理：
29.该移动式宠物外出提篮，在宠物携带篮1的下表面设置移动件2，配合拖车绳3以及提拉带8可以方便宠物携带篮1在地面的拉动，使得宠物携带篮1可以用于较大型宠物的携带，并不限于背负和手提的携带方式，通过拖车绳3进行地面的拉动前进，使得携带宠物出行更加方便省力，避免因为宠物质量大难以携带出行的问题，并且在通过本装置携带宠物出行时提供多种携带方式替换，避免单一携带方式造成携带者疲劳，比现有技术中的携带装置更加方便省力，适用范围大。
30.且在本实用新型装置的实际使用过程中，宠物携带篮1具有合围骨架4和网布5，能限制宠物活动的同时方便透气；在宠物携带篮1的侧面固定连接有d型扣7，通过d型扣7方便连接提拉带8与更换使用拖车绳3，并且还设置有增大摩擦的海绵9与圆筒形构件，方便使用。
31.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.移动式宠物外出提篮，其特征在于，包括：宠物携带篮（1），所述宠物携带篮（1）用于容纳并限制宠物，所述宠物携带篮（1）的侧面固定连接有拖车绳（3）；移动件（2），所述移动件（2）固定设置在宠物携带篮（1）的下表面。2.根据权利要求1所述的移动式宠物外出提篮，其特征在于：所述宠物携带篮（1）顶端的内侧铰接有合围骨架（4），所述合围骨架（4）的侧面固定连接有网布（5），所述宠物携带篮（1）的下表面固定连接有加固横板（6），所述宠物携带篮（1）通过加固横板（6）与移动件（2）固定连接。3.根据权利要求1所述的移动式宠物外出提篮，其特征在于：所述宠物携带篮（1）的侧面固定设置有d型扣（7），所述宠物携带篮（1）通过d型扣（7）固定卡接有提拉带（8），所述提拉带（8）的侧面滑动设置有海绵（9）。4.根据权利要求3所述的移动式宠物外出提篮，其特征在于：所述宠物携带篮（1）通过d型扣（7）固定卡接有拖车绳（3），所述拖车绳（3）拉手部位设有圆筒形构件。

技术总结
本实用新型公开一种移动式宠物外出提篮，涉及宠物饲养设备领域。包括宠物携带篮、移动件和拖车绳，宠物携带篮的下表面固定设置有移动件，宠物携带篮的侧面固定设置有拖车绳。在宠物携带篮的下表面设置移动件，配合拖车绳以及提拉带可以方便宠物携带篮在地面的拉动，使得宠物携带篮可以用于较大型宠物的携带，并不限于背负和手提的携带方式，通过拖车绳进行地面的拉动前进，使得携带宠物出行更加方便省力，避免因为宠物质量大难以携带出行的问题，并且在通过本装置携带宠物出行时提供多种携带方式替换，避免单一携带方式造成携带者疲劳，比现有技术中的携带装置更加方便省力，适用范围大。用范围大。用范围大。


技术研发人员：徐明军
受保护的技术使用者：惠州市新联益日用品有限公司
技术研发日：2022.08.09
技术公布日：2023/2/23
