电动宠物剪的制作方法

1.本实用新型涉及电动工具领域，尤其涉及一种电动宠物剪。


背景技术：

2.随着人们生活水平的提高，养宠物的人越来越多，在养宠物的过程中需要对宠物的指甲进行修剪，否则指甲就会容易伤人或损坏家具。
3.目前市面上的宠物指甲剪多为手动指甲剪，手动指甲剪是通过食指和拇指的扳动进行剪切的，而宠物猫、宠物狗等宠物的指甲较为坚硬，因此人们在使用手动指甲剪为宠物修剪指甲时往往会十分费力。


技术实现要素：

4.基于此，有必要提供一种省力的电动宠物剪。
5.为解决上述问题，本实用新型提供了一种电动宠物剪，包括：壳体、剪切组件和驱动组件；
6.所述剪切组件包括第一刀片和第二刀片，所述第一刀片与所述壳体固定连接，所述第二刀片的中间区域与所述第一刀片转动连接，所述第二刀片的一端设有刀口，所述第二刀片的另一端的正面设有齿盘；
7.所述驱动组件设置在所述壳体中，所述驱动组件包括动力件以及与所述齿盘啮合的齿轮，所述动力件用于驱动所述齿轮转动，从而带动所述齿盘运动，进而驱动所述第二刀片相对于所述第一刀片转动。
8.在一个实施例中，所述齿轮为锥齿轮，所述锥齿轮的侧面与所述齿盘的正面啮合。
9.在一个实施例中，所述齿盘为扇形齿盘。
10.在一个实施例中，所述动力件包括电机以及安装在所述电机输出轴上的减速箱，所述减速箱一端与所述电机连接，所述齿轮设置在所述减速箱的另一端，所述电机通过所述减速箱驱动所述齿轮转动。
11.在一个实施例中，所述减速箱为行星齿轮减速箱，所述齿轮套设在所述行星齿轮减速箱的输出轴上。
12.在一个实施例中，所述第二刀片上设有磁铁，所述驱动组件还包括与所述磁铁相对设置的霍尔感应元件，所述霍尔感应元件用于感应所述磁铁。
13.在一个实施例中，所述磁铁的数量为两个分别为第一磁铁和第二磁铁，所述第二刀片的中间区域与所述第一刀片在转动时存在一转动轴，所述霍尔感应元件用于感应所述第一磁铁和所述第二磁铁，从而使得所述第一磁铁和所述第二磁铁与所述转动轴所围成扇形的角度为所述第二刀片能够相对所述第一刀片相对转动的角度。
14.在一个实施例中，所述电动宠物剪还包括照明组件，所述照明组件与所述刀口设置在同一侧，从而使得在使用所述电动宠物剪时，所述照明组件发出的光能够照射在指甲上。
15.在一个实施例中，所述电动宠物剪还包括透明挡板，所述壳体上设有可安装所述透明挡板的滑块，所述透明挡板上设有与所述滑块配合的滑槽，从而使得所述透明挡板通过所述滑块和所述滑槽能够拆卸与安装，所述透明挡板设置在所述壳体上且位于所述剪切组件的外周，所述透明挡板通过所述滑槽能够正反两面设置在所述滑块上；
16.所述电动宠物剪还包括锉刀，所述壳体上设有锉刀放置槽，所述锉刀放置槽用于放置所述锉刀。
17.在一个实施例中，其特征在于，所述壳体的一端设有倾斜部，所述倾斜部位于所述剪切组件处，所述倾斜部朝一侧倾斜一定角度，从而使得在使用所述电动宠物剪时通过正向握持或反向握持所述壳体带动所述倾斜部，进而使得所述剪切组件倾斜一定角度。
18.本实用新型公开一种电动宠物剪，包括：壳体、剪切组件和驱动组件。剪切组件包括第一刀片和第二刀片，第一刀片与壳体固定连接，第二刀片的中间区域与第一刀片转动连接，第二刀片的一端设有刀口，第二刀片的另一端的正面设有齿盘。驱动组件设置在壳体中，驱动组件包括动力件以及与齿盘啮合的齿轮，动力件用于驱动齿轮转动，从而带动齿盘运动，进而驱动第二刀片相对于第一刀片转动。这种电动宠物剪通过驱动组件驱动第二刀片相对于第一刀片转动，以机械剪切代替人力剪切，与现有技术相比，本实用新型所公开的电动宠物剪更加省力。
附图说明
19.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
20.其中：

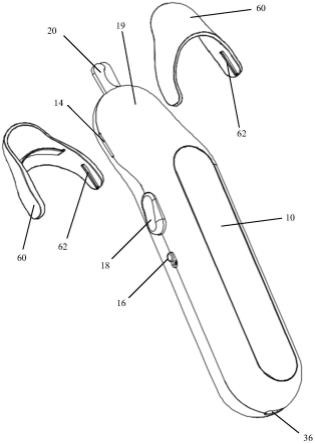

21.图1为一实施方式的电动宠物剪的结构示意图。
22.图2为图1所示的电动宠物剪的爆炸图。
23.图3为图2所示的电动宠物剪中驱动组件的结构示意图。
24.图4为图2所示的电动宠物剪中剪切组件的结构示意图。
25.附图标记：
26.10-壳体，12-锉刀放置槽，14-滑块，16-电源开关，18-驱动按钮，19-倾斜部；
27.20-剪切组件，22-第一刀片，24-第二刀片，26-连接件，28-齿盘，29-磁铁， 291-第一磁铁，292-第二磁铁；
28.30-驱动组件，31-电机，32-锥齿轮，33-电源，34-霍尔感应元件，341-第一感应端，342-第二感应端，35-驱动板，36-充电接口，37-内置电源开关，38-内置驱动按钮，39-行星齿轮减速箱；
29.40-led灯；
30.50-锉刀；
31.60-透明挡板，62-滑槽。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释在某一特定姿态(如附图所示)下各件之间的相对位置关系、运动情况等，如果所述特定姿态发生改变时，则所述方向性指示也相应地随之改变。
34.另外，在本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个所述特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
35.结合图1～图4所示的电动宠物剪，本实用新型公开了一实施方式的电动宠物剪，包括：壳体10、剪切组件20和驱动组件30；
36.剪切组件20包括第一刀片22和第二刀片24，第一刀片22与壳体10固定连接，第二刀片24的中间区域与第一刀片22转动连接，第二刀片24的一端设有刀口，第二刀片24的另一端的正面设有齿盘28；
37.驱动组件30设置在壳体10中，驱动组件30包括动力件以及与齿盘28啮合的齿轮，动力件用于驱动齿轮转动，从而带动齿盘28运动，进而驱动第二刀片24相对于第一刀片22转动。
38.这种电动宠物剪通过驱动组件30驱动第二刀片24相对于第一刀片22转动，以机械剪切代替人力剪切，是一种省力的电动宠物剪。
39.具体来说，第一刀片22固定在壳体10上，第二刀片24的中间区域与第一刀片22转动连接，第二刀片24上设有齿盘28，齿盘28与动力件上的齿轮啮合，从而带动第二刀片24相对于第一刀片22转动，从而实现剪切运动。
40.进一步来说，第二刀片24的一端设有刀口，第二刀片24的另一端正面设有齿盘28，第二刀片24和第一刀片22都具有正面和反面，齿盘28所设置的位置在第二刀片24另一端的正面。
41.具体的，齿轮为锥齿轮32，锥齿轮32的侧面与齿盘的正面啮合。
42.其中，锥齿轮32也叫作锥形齿轮以及伞齿轮，它具有改变传动方向的作用，在本实施例中，动力件和剪切组件20设置在同一方向上。
43.更加具体的，齿盘28为扇形齿盘28。
44.具体来说，在本实施方式中的齿盘28的形状为扇形，这是由于电动宠物剪在进行剪切时并不需要太大的剪切角度，设计为扇形齿盘28能够减小齿盘28 的大小，使得电动宠物剪内部的结构更加紧凑。
45.优选的，动力件包括电机31以及安装在电机31输出轴上的减速箱，减速箱一端与电机31连接，齿轮设置在减速箱的另一端，电机31通过减速箱驱动齿轮转动。
46.在本实施例中，动力件包括由减速箱和电机31，减速箱能够控制电机31的速度，使得第一刀片22和第二刀片24相对转动时的速度不会太快，减速箱一端与电机31连接，齿轮设置在减速箱的另一端。
47.更优选的，减速箱为行星齿轮减速箱39，齿轮套设在行星齿轮减速箱39的输出轴上。
48.具体的，第二刀片24上设有磁铁29，驱动组件30还包括与磁铁29相对设置的霍尔感应元件34，霍尔感应元件34用于感应磁铁29。
49.具体来说，在第二刀片24上设有磁铁29，驱动组件30中的霍尔感应元件 34能够感应第二刀片24上的磁铁29，用于判断第二刀片24所处在的位置。
50.更具体的，磁铁29的数量为两个分别为第一磁铁291和第二磁铁292，第二刀片24的中间区域与第一刀片22在转动时存在一转动轴，霍尔感应元件34 用于感应第一磁铁291和第二磁铁292，从而使得第一磁铁291和第二磁铁292 与转动轴所围成扇形的角度为第二刀片24能够相对第一刀片22相对转动的角度。
51.具体来说，第一刀片22与第二刀片24是通过连接件26实现转动连接的，连接件26为螺栓和螺母。
52.在本实施例中，磁铁29所设置的数量为两个分别为第一磁铁291和第二磁铁292，第一磁铁291和第二磁铁292分别设置在第二刀片24上，当第二刀片 24移动到一定位置时，霍尔感应元件34能够识别到第一磁铁291和第二磁铁 292，第一磁铁291和第二磁铁292作为霍尔感应元件34的输入信号，让霍尔感应元件34对第二刀片24所在位置进行判断，第一磁铁291和第二磁铁292 能够与转动轴构成一个扇形，从而使得这个扇形的角度为第二刀片24所能够转动的角度。
53.在本实施例中，霍尔感应元件34的感应端有两个分别为第一感应端341和第二感应端342。
54.优选的，电动宠物剪还包括照明组件，照明组件与刀口设置在同一侧，从而使得在使用电动宠物剪时，照明组件发出的光能够照射在指甲上。
55.其中，照明组件设置的作用是在使用电动宠物剪为宠物修剪指甲时，能够通过照明组件清晰地看清楚宠物指甲中的血丝，指甲中的血丝能够在照明组件的作用下被人们清楚的看到，从而使得电动宠物剪在对宠物修剪指甲时不会伤害到动物。
56.具体来说，照明组件设置在刀口的同一侧，这样能够使得照明组件照明效果最佳，照明组件包括led灯40，在壳体10上设有与led灯40大小匹配的小孔，led灯40穿过小孔设置壳体10上。
57.其中，在本实施例的电动宠物剪中还包括锉刀50，壳体10上设有锉刀放置槽12，锉刀50在不使用时能够放置在锉刀放置槽12内，并且不占用外部空间，在使用时能够将锉刀50从锉刀放置槽12中取出。
58.优选的，电动宠物剪还包括透明挡板60，壳体10上设有可安装透明挡板 60的滑块14，透明挡板60上设有与滑块14配合的滑槽62，从而使得透明挡板 60通过滑块14和滑槽62能够拆卸与安装，透明挡板60设置在壳体10上且位于剪切组件20的外周，透明挡板60通过滑槽62能够正反两面设置在滑块14 上；
59.电动宠物剪还包括锉刀50，壳体10上设有锉刀放置槽12，锉刀放置槽12 用于放置
锉刀50。
60.其中，电动宠物剪上还包括透明挡板60，电动宠物剪上的透明挡板60可根据用户不同的握持方式在正反两面安装到滑块14上，透明挡板60能够有效储存指甲碎屑，也能够有效的防止指甲屑飞溅。
61.优选的，壳体10的一端设有倾斜部19，倾斜部19位于剪切组件20处，倾斜部19朝一侧倾斜一定角度，从而使得在使用电动宠物剪时通过正向握持或反向握持壳体10带动倾斜部19，进而使得剪切组件20倾斜一定角度。
62.具体的说，由于倾斜部19往一侧倾斜一定角度，可正反握持使用，可更好的满足用户的使用需求。
63.在本实施例中，外壳上设有电源开关16和驱动按钮18，驱动装置还包括驱动板35，驱动板35上设有内置电源开关37和内置驱动按钮38，电源开关16 能够带动内置电源开关37，驱动按钮18能够带动内置驱动按钮38，内置电源开关37能够控制电动宠物剪的开机和关机，内置驱动按钮38能够控制电机31 转动，进而驱动第二刀片24转动。
64.在本实施例中的电动宠物剪带有电源33，并带有充电接口36，充电接口36 设置在驱动板35上，通过充电接口36能够为电源33进行充电。
65.本实施例中电动宠物剪的具体使用方式为：
66.电动宠物剪向上拨动电源开关16带动内置电源开关37开机，此时led灯40开始点亮。同时驱动组件30响应，输出正电源使得电机31逆时针转动并通过行星齿轮减速箱39传动至锥齿轮32。锥齿轮32传动至第二刀片24使得第二刀片24张开，张开至第一感应端341感应到第二磁铁292并且第二感应端342 未感应到任何信号后，此时第二刀片张开到最大位置，霍尔感应元件34反馈信号至驱动板35使其停止电源输出。
67.电动宠物剪按压住驱动按钮18带动内置驱动按钮38，此时驱动组件30响应，输出反电源使电机31顺时针转动通过行星齿轮减速箱39传动至锥齿轮32。锥齿轮32传动至第二刀片24使得第二刀片24闭合进行剪切作业，闭合至第一感应端341感应到第一磁铁291以及第二感应端342感应到第二磁铁291后到达预设定位置，此时霍尔感应元件34反馈信号至驱动板35使其停止电源输出。
68.松开驱动按钮18，内置驱动按钮38自动回弹，此时驱动组件30响应，输出正电源使电机31逆时针转动通过行星齿轮减速箱39传动至锥齿轮32。锥齿轮32传动至第二刀片24使得第二刀片24张开，张开至第一感应端341感应到第二磁铁292并且第二感应端342未感应到任何信号后，此时第二刀片张开到最大位置，霍尔感应元件34反馈信号至驱动板35使其停止电源输出。
69.电动宠物剪向下拨动电源开关16带动内置电源开关37开机，电动宠物剪关机。
