一种用于母猪定位栏的下料总成的制作方法

1.本实用新型涉及母猪定位栏技术领域，特别涉及一种用于母猪定位栏的下料总成。


背景技术：

2.目前，大部分养猪场母猪饲养采用的是定位栏饲养技术，其是在养猪场内并列设有多个定位栏，将各单头母猪分别单独圈养在各定位栏中，与母猪舍散养相比，母猪定位栏具有容易管理，能预防猪之间打架斗殴。
3.现有的母猪定位栏大多数的高度无法进行调整，大多数的高度处于固定的高度，对不同大小的母猪饲养时不方便进行照顾，现有的定位栏内部空间大多数处于开放的形式，饲料多头母猪时容易发生打架，缺乏隔开的装置。


技术实现要素：

4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种用于母猪定位栏的下料总成，利用第一螺纹杆和第一滑杆带动活动板进行移动，可以对定位栏的空间进行缩小，通过螺纹杆带动活动板活动，在调整的过程中比较方便，利用第二螺纹杆对第一横板和第二横板的高度进行调整，在对不同大小的母猪进行圈养时利用率比较高。
5.为实现上述目的，提供一种用于母猪定位栏的下料总成，包括：
6.底板，所述底板包括第一横板、第二横板、第一竖杆和第二竖杆；
7.第一竖杆与第二竖杆分别位于底板的两侧，且呈对称设置，所述第一竖杆与第二竖杆的中部均呈中空设置，两所述第一竖杆的中部均设置有第二滑杆，所述第二滑杆的外部套接有滑块，两所述第二竖杆的中部均设置有第二螺纹杆，所述第二螺纹杆的外部螺纹连接有螺纹块，两所述螺纹块与滑块的侧壁分别固定连接有第一横板和第二横板，所述底板的上端固定连接有若干个套筒，多个所述套筒的内部均设置有活动杆，所述活动杆的上端穿过套筒的上端延伸至外部，且与第一横板和第二横板的下端固定连接，利用两第二摇杆旋转，带动第二螺纹杆进行旋转，在活动杆和套筒的配合下可以对定位栏的高度进行调整，便于对不同大小的母猪进行饲养；
8.第一竖杆与第二竖杆的侧壁对称固定连接有u形架，其中一个u形架的内壁设置有第一螺纹杆，另一个u形架的内壁固定连接有第一滑杆，所述第一螺纹杆与第一滑杆的外部设置有活动板，利用第一摇杆带动活动板进行移动，在定位栏中有母猪时便于进行调整，无需催赶。
9.根据所述的一种用于母猪定位栏的下料总成，所述第一螺纹杆的一端穿过u形架的中部延伸至外部，且固定连接有第一摇杆，所述活动板的中部与第一螺纹杆的外部螺纹连接。
10.根据所述的一种用于母猪定位栏的下料总成，两所述第二螺纹杆的上端穿过第二竖杆的上端延伸至外部，且固定连接有第二摇杆。
11.根据所述的一种用于母猪定位栏的下料总成，所述第一竖杆的侧壁固定连接有若干个固定块，多个所述固定块的中部设置有输料管，所述第一竖杆的侧壁设置有饲料槽，将饲料槽设置在定位栏的外部，便于对母猪进行喂料，避免母猪撕咬输料管和饲料槽。
12.根据所述的一种用于母猪定位栏的下料总成，所述第一竖杆的侧壁设置有活动门，所述第一竖杆的侧壁固定连接有卡块，所述卡块的一端穿过活动门的中部延伸至外部，且中部设置有固定孔。
13.根据所述的一种用于母猪定位栏的下料总成，所述滑块与螺纹块的侧壁分别与第一竖杆和第二竖杆的内壁滑动连接。
14.根据所述的一种用于母猪定位栏的下料总成，两所述第二竖杆的侧壁固定连接有横杆。
15.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
16.下面结合附图和实施例对本实用新型进一步地说明；

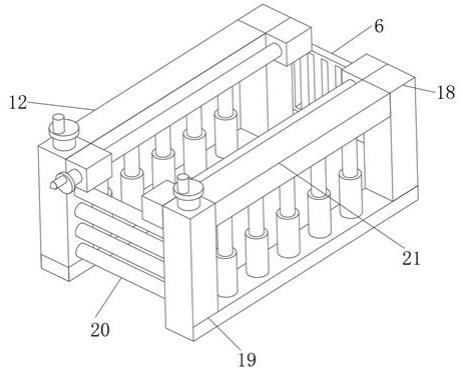

17.图1为本实用新型一种用于母猪定位栏的下料总成的立体图；
18.图2为本实用新型一种用于母猪定位栏的下料总成的侧剖视图；
19.图3为本实用新型一种用于母猪定位栏的下料总成的俯视图；
20.图4为本实用新型图3中a处的放大图。
21.图例说明：
22.1、底板；2、第一螺纹杆；3、活动板；4、第一摇杆；5、第一滑杆；6、活动门；7、固定块；8、输料管；9、饲料槽；10、第二滑杆；11、滑块；12、第一横板；13、活动杆；14、u形架；15、第二摇杆；16、螺纹块；17、第二螺纹杆；18、第一竖杆；19、第二竖杆；20、横杆；21、第二横板；22、固定孔；23、卡块；24、套筒。
具体实施方式
23.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
24.参照图1-4，本实用新型实施例一种用于母猪定位栏的下料总成，其包括：
25.底板1，底板1包括第一横板12、第二横板21、第一竖杆18和第二竖杆19；
26.第一竖杆18与第二竖杆19分别位于底板1的两侧，且呈对称设置，第一竖杆18和第二竖杆19两两固定在底板1的侧壁，通过第一横板12和第二横板21相互配合组成母猪定位栏，第一竖杆18与第二竖杆19的中部均呈中空设置，两第一竖杆18的中部均设置有第二滑杆10，第二滑杆10的外部套接有滑块11，两第二竖杆19的中部均设置有第二螺纹杆17，第二螺纹杆17的外部螺纹连接有螺纹块16，两螺纹块16与滑块11的侧壁分别固定连接有第一横板12和第二横板21，底板1的上端固定连接有若干个套筒24，多个套筒24的内部均设置有活动杆13，活动杆13在套筒24的内部进行活动，根据第一横板12和第二横板21的移动进行活
动，活动杆13的上端穿过套筒24的上端延伸至外部，且与第一横板12和第二横板21的下端固定连接；
27.第一竖杆18与第二竖杆19的侧壁对称固定连接有u形架14，其中一个u形架14的内壁设置有第一螺纹杆2，另一个u形架14的内壁固定连接有第一滑杆5，第一螺纹杆2与第一滑杆5的外部设置有活动板3。
28.第一螺纹杆2的一端穿过u形架14的中部延伸至外部，且固定连接有第一摇杆4，活动板3的中部与第一螺纹杆2的外部螺纹连接，两第二螺纹杆17的上端穿过第二竖杆19的上端延伸至外部，且固定连接有第二摇杆15，第一竖杆18的侧壁固定连接有若干个固定块7，多个固定块7的中部设置有输料管8，第一竖杆18的侧壁设置有饲料槽9，第一竖杆18的侧壁设置有活动门6，活动门6的一侧与其中一个第一竖杆18的侧壁通过铰链进行连接，第一竖杆18的侧壁固定连接有卡块23，卡块23的一端穿过活动门6的中部延伸至外部，且中部设置有固定孔22，滑块11与螺纹块16的侧壁分别与第一竖杆18和第二竖杆19的内壁滑动连接，两第二竖杆19的侧壁固定连接有横杆20。
29.工作原理：在使用本实用新型时，将定位栏本体放置在合适的位置，打开活动门6将母猪放置到定位栏的内部进行圈养，利用卡块23和固定孔22对活动门6进行固定，通过输料管8将饲料输送到饲料槽9的内部，饲料槽9和输料管8均位于两第一竖杆18的外侧，避免母猪对饲料槽9造成破坏，根据饲养母猪的大小利用第二摇杆15带动第二螺纹杆17进行旋转，在活动杆13和套筒24的配合下对第一横板12和第二横板21的高度进行调整，利用第一摇杆4带动第一螺纹杆2进行旋转，从而带动活动板3进行移动，用于调整定位栏内部的大小，便于对不同大小的母猪进行饲养。
30.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
