一种具有多级筛分功能的玉米脱粒机的制作方法

1.本实用新型涉及农业加工设备技术领域，具体为一种具有多级筛分功能的玉米脱粒机。


背景技术：

2.农业是一个十分广泛的行业，农业劳作生产出来的产品叫农作物，玉米是其中的一种，玉米在收获后往往需要进行脱粒工作，脱粒后的玉米粒与玉米棒分离，多采用玉米脱粒机进行脱粒，玉米脱粒机是指对玉米果穗进行脱粒的机械装置，脱粒后的玉米需要进行筛分处理，从而将玉米粒中的杂质筛除。
3.现有技术中，传统的玉米脱粒机只是将脱粒后的玉米粒与玉米瓤进行筛分，导致玉米粒中还会含有大量的碎叶、破碎的颗粒和细小泥土，造成玉米粒的筛分效果不佳，使用不便，同时筛分的过程中，无法根据使用需求，对过滤网板的倾斜角度进行调节，导致筛分不彻底，筛分中粉尘会随气流飘荡，污染环境。


技术实现要素：

4.本实用新型提供了一种具有多级筛分功能的玉米脱粒机，具有多级筛分功能，以解决筛分效果不佳的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种具有多级筛分功能的玉米脱粒机，包括箱体，所述箱体的上表面固定安装有脱粒机本体，所述脱粒机出料口通过出料管与箱体相连通，所述箱体的内壁位置与出料管左侧固定安装有隔板，所述隔板将箱体从左至右依次分隔为集渣室和筛分室，所述集渣室相对应的箱体前侧壁上设置有空气过滤器，所述空气过滤器通过送风机构与布气管相连接，所述布气管固定安装于出料管右侧的筛分室前后内壁之间，所述布气管左侧面固定安装有喷气头，所述喷气头相对应的隔板上开设有排渣开口，所述筛分室的左侧内壁上从上至下设置有两组安装机构，所述安装机构的右侧面均连接有过滤网板，所述过滤网板右侧位置通过调节机构与箱体上侧壁相连接，所述过滤网板相对应的箱体右侧壁上开设有矩形开口，所述过滤网板的下表面均设置有振动电机，所述筛分室相对应的箱体前侧面设置有抽屉。
6.进一步的，所述送风机构包括鼓风机、连接头和连接管，所述鼓风机固定安装于箱体前侧面，所述连接头安装于空气过滤器前侧面，所述鼓风机的进出气口分别通过连接管与连接头和布气管相连通。
7.进一步的，所述集渣室相对应的箱体左侧面壁上铰接安装有箱门，所述箱门通过暗锁与箱体锁紧固定。
8.进一步的，所述安装机构包括弹簧和铰接件，所述弹簧固定安装于隔板右侧面，所述弹簧的右侧端头通过铰接件与过滤网板左侧面相连接。
9.进一步的，所述调节机构包括螺纹套、螺栓杆、转盘、安装板、第一拉绳和第二拉绳，所述螺纹套固定安装于箱体上侧壁上，所述螺纹套内螺纹安装有螺栓杆，所述螺栓杆下
表面筒转盘与安装板相连接，所述安装板的下表面前后位置通过第一拉绳与上侧过滤网板上表面相连接，且上过滤网板下表面通过第二拉绳与下侧过滤网板上表面相连接。
10.进一步的，所述箱体右侧面相对应上侧过滤网板的右侧端头上安装有导流盒，且导流盒下侧壁后侧端头向下倾斜。
11.与现有技术相比，本实用新型提供了一种具有多级筛分功能的玉米脱粒机，具备以下有益效果：
12.1、该具有多级筛分功能的玉米脱粒机，通过设置喷气头能够将玉米粒中碎叶杂质吹出，对碎叶杂质进行收集，避免粉尘随意飘动，使用环保，通过两层过滤网板能够有效将玉米粒中破碎的颗粒和细小泥土进行筛分，多级筛分使筛分更加彻底。
13.2、该具有多级筛分功能的玉米脱粒机，通过设置安装机构使过滤网板的左侧端头能够旋转，再通过调节机构能够对过滤网板右侧端头的倾斜角度进行调节，达到调节玉米粒筛分速度的效果，使筛分更加彻底。
附图说明

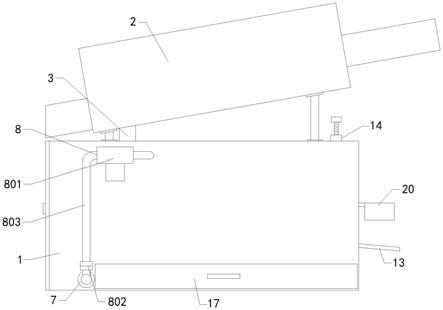

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的剖视图。
16.图中：1、箱体；2、脱粒机本体；3、出料管；4、隔板；5、集渣室；6、筛分室；7、空气过滤器；8、送风机构；801、鼓风机；802、连接头；803、连接管；9、布气管；10、喷气头；11、排渣开口；12、安装机构；121、弹簧；122、铰接件；13、过滤网板；14、调节机构；141、螺纹套；142、螺栓杆；143、转盘；144、安装板；145、第一拉绳；146、第二拉绳；15、矩形开口；16、振动电机；17、抽屉；18、箱门；19、暗锁；20、导流盒。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1与图2，本实用新型公开了一种具有多级筛分功能的玉米脱粒机，包括箱体1，所述箱体1的上表面固定安装有脱粒机本体2，所述脱粒机出料口通过出料管3与箱体1相连通，所述箱体1的内壁位置与出料管3左侧固定安装有隔板4，所述隔板4将箱体1从左至右依次分隔为集渣室5和筛分室6，所述集渣室5相对应的箱体1前侧壁上设置有空气过滤器7，所述空气过滤器7通过送风机构8与布气管9相连接，所述布气管9固定安装于出料管3右侧的筛分室6前后内壁之间，所述布气管9左侧面固定安装有喷气头10，所述喷气头10相对应的隔板4上开设有排渣开口11，所述筛分室6的左侧内壁上从上至下设置有两组安装机构12，所述安装机构12的右侧面均连接有过滤网板13，所述过滤网板13右侧位置通过调节机构14与箱体1上侧壁相连接，所述过滤网板13相对应的箱体1右侧壁上开设有矩形开口15，所述过滤网板13的下表面均设置有振动电机16，所述筛分室6相对应的箱体1前侧面设置有抽屉17。
19.具体的，所述送风机构8包括鼓风机801、连接头802和连接管803，所述鼓风机801
固定安装于箱体1前侧面，所述连接头802安装于空气过滤器7前侧面，所述鼓风机801的进出气口分别通过连接管803与连接头802和布气管9相连通。
20.本实施方案中，鼓风机801进风口通过连接管803与连接头802对空气过滤器7进行抽风，空气过滤器7将集渣室5抽成负压，从而将玉米粒中粉尘吸入集渣室5中，鼓风机801出风口通过连接管803对布气管9进行吹风，布气管9通过喷气头10对出料管3落入的玉米粒进行吹风，从而将玉米粒中较轻的碎叶通过排渣开口11吹入集渣室5中。
21.具体的，所述集渣室5相对应的箱体1左侧面壁上铰接安装有箱门18，所述箱门18通过暗锁19与箱体1锁紧固定。
22.本实施方案中，开关暗锁19，方便对箱门18进行开闭，打开箱门18便于将杂质取出。
23.具体的，所述安装机构12包括弹簧121和铰接件122，所述弹簧121固定安装于隔板4右侧面，所述弹簧121的右侧端头通过铰接件122与过滤网板13左侧面相连接。
24.本实施方案中，弹簧121使铰接件122右侧的过滤网板13能够满足振动需求，同时铰接件122使过滤网板13左侧端头能够旋转。
25.具体的，所述调节机构14包括螺纹套141、螺栓杆142、转盘143、安装板144、第一拉绳145和第二拉绳146，所述螺纹套141固定安装于箱体1上侧壁上，所述螺纹套141内螺纹安装有螺栓杆142，所述螺栓杆142下表面筒转盘143与安装板144相连接，所述安装板144的下表面前后位置通过第一拉绳145与上侧过滤网板13上表面相连接，且上过滤网板13下表面通过第二拉绳146与下侧过滤网板13上表面相连接。
26.本实施方案中，螺栓杆142在螺纹套141内上下移动，螺栓杆142通过转盘143带动安装板144上下移动，安装板144通过第一拉绳145带动上侧过滤网板13上下移动，上侧过滤网板13通过第二拉绳146带动下侧过滤网板13的右侧端头上下移动，对上下过滤网板13倾斜角度的效果，达到调节玉米粒流速的效果。
27.具体的，所述箱体1右侧面相对应上侧过滤网板13的右侧端头上安装有导流盒20，且导流盒20下侧壁后侧端头向下倾斜。
28.本实施方案中，导流盒20使上侧过滤网板13流出的玉米粒向后侧流出，不会与下侧过滤网板13流出的玉米粒混合在一起。
29.在使用时，脱粒机本体2对玉米棒进行脱粒，脱落的玉米粒通过出料管3流向上侧过滤网板13上表面的左侧边缘位置，通过送风机构8中鼓风机801进风口通过连接管803与连接头802对空气过滤器7进行抽风，空气过滤器7将集渣室5抽成负压，从而将玉米粒中粉尘吸入集渣室5中，鼓风机801出风口通过连接管803对布气管9进行吹风，布气管9通过喷气头10对出料管3落入的玉米粒进行吹风，从而将玉米粒中较轻的碎叶通过排渣开口11吹入集渣室5中，通过振动电机16带动过滤网板13振动，使过滤网板13上表面玉米粒向右侧流动，且上侧过滤网板13网眼直径大于下侧过滤网板13网眼直径，上侧过滤网板13将较为完成的玉米粒筛出，下侧过滤网板13将破碎的玉米粒筛出，再细心的泥土颗粒通过下侧过滤网板13流入抽屉17内，多级筛分使筛分更加彻底，再通过调节机构14中螺栓杆142在螺纹套141内上下移动，螺栓杆142通过转盘143带动安装板144上下移动，安装板144通过第一拉绳145带动上侧过滤网板13上下移动，上侧过滤网板13通过第二拉绳146带动下侧过滤网板13的右侧端头上下移动，对上下过滤网板13倾斜角度的效果，达到调节玉米粒流速的效果，使
筛分更加彻底。
30.综上所述，该具有多级筛分功能的玉米脱粒机，能够有效对玉米粒中碎叶、破碎的颗粒和细小泥土进行筛分，多级筛分使筛分更加彻底，并对粉尘进行收集，同时能够对过滤网板13的倾斜角度进行调节，达到调节筛分速度的效果，使筛分更加彻底。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
