一种割草机的储物结构的制作方法

本技术属于割草机配件，特别是涉及一种割草机的储物结构。

背景技术：

1、割草机又称除草机、剪草机、草坪修剪机等。割草机是一种用于修剪草坪、植被等的机械工具。通常为了能够方便使用者对割草机的割草盘进行更换以及对割草机进行及时的维修，会在割草机上设置一储物结构，对更换的割草盘以及维修工具进行收纳，由于储物结构与割草机主体为固定连接，所以无法根据使用情况对储物结构进行拆卸，由于储物结构具有一定的重量，会对使用者的使用造成一定的不便。因此设计一种割草机的储物结构，能够方便使用人员根据实际情况对储物结构进行安装和拆卸，以解决上述问题。

技术实现思路

1、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

2、本实用新型为一种割草机的储物结构，包括储物箱，所述储物箱通过锁紧组件固定连接在底座的顶部，所述储物箱下方的底座的顶部固定连接有连接座和固定座，所述储物箱前侧的底座的顶部固定连接有油箱，且油箱前侧的底座的顶部还固定连接有发动机，所述发动机的转动端套接固定有割草盘，所述底座底部的两侧通过轮轴转动连接有行走轮，所述底座的尾部固定连接有把手。

3、优选的，所述连接座设置在固定座的前侧，所述固定座设置有两个，两个所述固定座对称设置在底座顶部的左右两侧，且固定座的内侧壁上开设有卡槽，所述储物箱的底部设置用于对活动卡臂限位的限位块。

4、优选的，所述锁紧组件包括连接脚、转轴、活动卡臂、连杆、活动套、固定支座、滑杆和弹簧，所述连接脚固定连接在储物箱的底部，所述活动卡臂通过转轴转动连接在储物箱的底部，所述滑杆通过固定支座水平固定连接在储物箱的下方，所述活动套套接在滑杆上，且活动套与活动卡臂之间通过连杆活动连接，所述弹簧也套设在滑杆上。

5、优选的，所述连接脚设置有两个，两个连接脚对称设置在储物箱底部的两侧，两个所述连接脚与连接座配合连接。

6、优选的，所述活动卡臂设置有两个，两个所述活动卡臂对称活动设置在连接脚后侧的储物箱的下方，所述活动卡臂的前端套接在转轴上，所述转轴的上端固定连接在储物箱的底部。

7、优选的，所述活动卡臂的尾端设置有折弯部，所述折弯部卡在固定座上开设的卡槽中，所述活动卡臂的内侧壁上设置有第一连接支座，所述活动套的两侧对称设置有第二连接支座，所述连杆的一端与第一连接支座转动连接，且连杆的另一端与第二连接支座转动连接。

8、优选的，所述固定支座固定连接在储物箱的底部，所述弹簧的一端抵接在活动套的后端面上，且弹簧的另一端抵接在固定支座上。

9、本实用新型具有以下有益效果：

10、本实用新型通过在底座的顶部设置连接座和固定座，并在储物箱的底部设置锁紧组件，通过使锁紧组件上的连接脚插入连接座的插槽中，并使活动卡臂尾端的折弯部卡入固定座上的卡槽中，能够将储物箱快速的安装固定在底座的顶部，通过向内按压活动卡臂，使折弯部从卡槽中移出，可将储物箱从底座上快速的向后抽出拆卸下来，能够方便人员根据需求对储物箱进行安装和拆卸，使用更加的灵活。

技术特征：

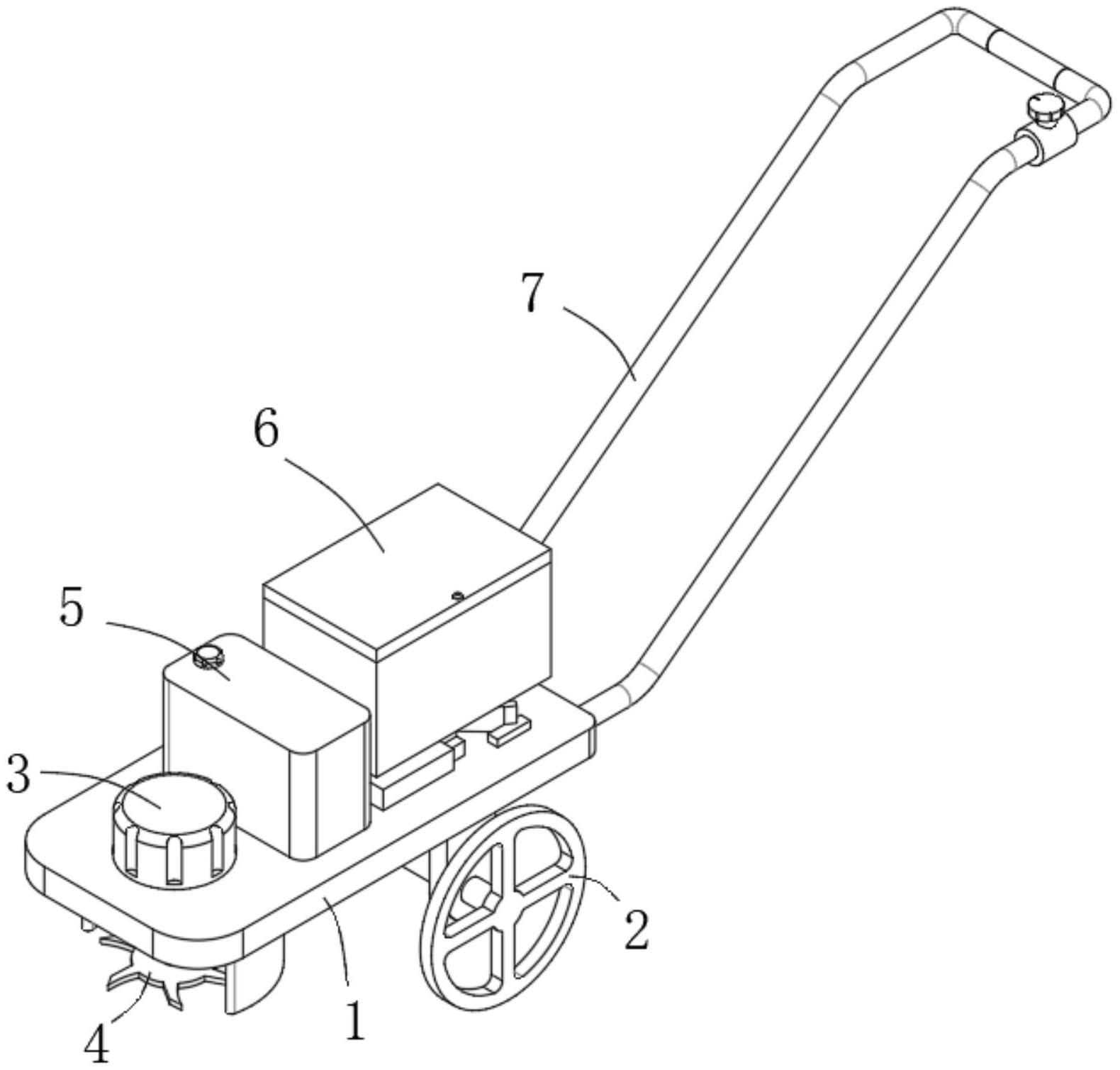

1.一种割草机的储物结构，其特征在于：包括储物箱(6)，所述储物箱(6)通过锁紧组件固定连接在底座(1)的顶部，所述储物箱(6)下方的底座(1)的顶部固定连接有连接座(8)和固定座(9)，所述储物箱(6)前侧的底座(1)的顶部固定连接有油箱(5)，且油箱(5)前侧的底座(1)的顶部还固定连接有发动机(3)，所述发动机(3)的转动端套接固定有割草盘(4)，所述底座(1)底部的两侧通过轮轴转动连接有行走轮(2)，所述底座(1)的尾部固定连接有把手(7)。

2.根据权利要求1所述的一种割草机的储物结构，其特征在于，所述连接座(8)设置在固定座(9)的前侧，所述固定座(9)设置有两个，两个所述固定座(9)对称设置在底座(1)顶部的左右两侧，且固定座(9)的内侧壁上开设有卡槽(91)，所述储物箱(6)的底部设置用于对活动卡臂(12)限位的限位块(61)。

3.根据权利要求1所述的一种割草机的储物结构，其特征在于，所述锁紧组件包括连接脚(10)、转轴(11)、活动卡臂(12)、连杆(13)、活动套(14)、固定支座(15)、滑杆(16)和弹簧(17)，所述连接脚(10)固定连接在储物箱(6)的底部，所述活动卡臂(12)通过转轴(11)转动连接在储物箱(6)的底部，所述滑杆(16)通过固定支座(15)水平固定连接在储物箱(6)的下方，所述活动套(14)套接在滑杆(16)上，且活动套(14)与活动卡臂(12)之间通过连杆(13)活动连接，所述弹簧(17)也套设在滑杆(16)上。

4.根据权利要求3所述的一种割草机的储物结构，其特征在于，所述连接脚(10)设置有两个，两个连接脚(10)对称设置在储物箱(6)底部的两侧，两个所述连接脚(10)与连接座(8)配合连接。

5.根据权利要求3所述的一种割草机的储物结构，其特征在于，所述活动卡臂(12)设置有两个，两个所述活动卡臂(12)对称活动设置在连接脚(10)后侧的储物箱(6)的下方，所述活动卡臂(12)的前端套接在转轴(11)上，所述转轴(11)的上端固定连接在储物箱(6)的底部。

6.根据权利要求5所述的一种割草机的储物结构，其特征在于，所述活动卡臂(12)的尾端设置有折弯部(121)，所述折弯部(121)卡在固定座(9)上开设的卡槽(91)中，所述活动卡臂(12)的内侧壁上设置有第一连接支座(122)，所述活动套(14)的两侧对称设置有第二连接支座(141)，所述连杆(13)的一端与第一连接支座(122)转动连接，且连杆(13)的另一端与第二连接支座(141)转动连接。

7.根据权利要求3所述的一种割草机的储物结构，其特征在于，所述固定支座(15)固定连接在储物箱(6)的底部，所述弹簧(17)的一端抵接在活动套(14)的后端面上，且弹簧(17)的另一端抵接在固定支座(15)上。

技术总结
本技术公开了一种割草机的储物结构，涉及割草机配件技术领域。本技术包括储物箱，储物箱通过锁紧组件固定连接在底座的顶部，储物箱下方的底座的顶部固定连接有连接座和固定座，储物箱前侧的底座的顶部固定连接有油箱，且油箱前侧的底座的顶部还固定连接有发动机，发动机的转动端套接固定有割草盘，底座底部的两侧通过轮轴转动连接有行走轮，底座的尾部固定连接有把手。本技术通过在底座的顶部设置连接座和固定座，并在储物箱的底部设置锁紧组件，能够将储物箱快速的安装固定在底座的顶部，还可将储物箱从底座上快速的向后抽出拆卸下来，能够方便人员根据需求对储物箱进行安装和拆卸，使用更加的灵活。

技术研发人员：蔡晓强
受保护的技术使用者：江阴市亿鑫隆机械科技有限公司
技术研发日：20220908
技术公布日：2024/1/11
