一种用于固沙植物的集雨保水装置的制作方法

1.本实用新型涉及集雨保水装置领域，尤其涉及一种用于固沙植物的集雨保水装置。


背景技术：

2.固沙植物指能固定沙土的植物，在保护生态环境和草原资源，防止沙漠化方面起着重要作用，集雨保水装置是指可以在雨天将雨水收集起来并且保存住，在不下雨时利用收集的雨水不断对植物进行供水的装置。
3.经检索，中国专利公开了一种植物用集雨保水治沙装置(公布号为cn214061776u)，包括蓄水箱、电动推杆和一块以上的太阳能电池板，所述蓄水箱的顶面上设有一个以上进水口，进水口中均安装有过滤网板，蓄水箱的顶面位于进水口的一侧均设有盖板，蓄水箱的一端向外凸出形成一固定部，固定部的顶面上安装有壳体，电动推杆安装于壳体内部，壳体朝向盖板的一端面上设有轴孔，电动推杆的活塞杆穿过轴孔延伸至外界，并安装于最右侧的盖板上，壳体内部还安装有控制电动推杆的检测驱动机构，本实用新型结构简单，在下雨时，盖板会打开，使得雨水顺着进水口进入蓄水槽中，有效的将雨水收集，而不下雨时，通过电动推杆能将盖板回位，从而将进水口完全密封，避免了内部水分的流失。
4.然而该装置仍存在装置中大量使用了电子设备，在野外使用时，电子设备容易被雨水侵蚀造成电子设备短路损坏，从而导致设备无法工作，维护和更换起来较为麻烦，成本较高，因此，本领域技术人员提供了一种用于固沙植物的集雨保水装置，以解决上述背景技术中提出的问题。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于固沙植物的集雨保水装置，通过在蓄水筒的内部设置吸水层，种植筒的外侧壁下端开设多个通气孔以及在外侧壁上端设置冷却板，可以在下雨天时将收集的雨水保存在吸水层内，在晴朗天气时，吸水层内部水分被蒸发成水汽，水汽通过通气孔进入土壤层对植物的根系进行补水，向上蒸发的水汽在遇到冷却板后附着在冷却板的下端面上重新凝聚成水滴流回吸水层内部，进而使得植物根部周围的土壤始终保持湿润状态，为植物提供更好的生存环境，通过在蓄水筒上端设置过滤板，种植筒的外侧壁上端设置冷却板，冷却板可以阻挡大部分的沙土吹入蓄水筒内部污染吸水层，过滤板可以对进一步漏下来的沙土进行阻挡，同时在雨天对含有沙土的雨水进行过滤，防止含有沙土的雨水污染吸水层，影响吸水层的储水效果，进一步增加了吸水层的使命寿命，通过在蓄水筒的外部设置保温层，由于沙漠干旱地区昼夜温差较大，保温层可以在夜晚保证蓄水筒内的水不会结冰，防止水结冰后冻伤或冻死植物的根系，有效提高了植物的存活率。
6.为实现上述目的，本实用新型提供了如下技术方案：一种用于固沙植物的集雨保
水装置，包括蓄水筒，所述蓄水筒的内部中心靠下处设有种植筒，所述蓄水筒的内侧壁中心靠下处固定设置有吸水层，所述蓄水筒的外侧壁中心靠上处开设有四个安装孔，四个所述安装孔的内部均滑动连接有过滤板，四个所述过滤板的下端蓄水筒的内侧壁中心靠上处固定设置有四个导向板；
7.所述种植筒的外侧壁中心靠上处固定设置有冷却板，所述种植筒的外侧壁中心靠下处开设有多个通气孔，所述种植筒的外侧壁中心靠上处开设有四个第二凹槽，四个所述过滤板的端部均贯穿四个安装孔的一侧壁通至四个第二凹槽的内部；
8.通过上述技术方案，通过在蓄水筒的内部设置吸水层，种植筒的外侧壁下端开设多个通气孔以及在外侧壁上端设置冷却板，可以在下雨天时将收集的雨水保存在吸水层内，在晴朗天气时，吸水层内部水分被蒸发成水汽，水汽通过通气孔进入土壤层对植物的根系进行补水，向上蒸发的水汽在遇到冷却板后附着在冷却板的下端面上重新凝聚成水滴流回吸水层内部，进而使得植物根部周围的土壤始终保持湿润状态，为植物提供更好的生存环境，通过在蓄水筒上端设置过滤板，种植筒的外侧壁上端设置冷却板，冷却板可以阻挡大部分的沙土吹入蓄水筒内部污染吸水层，过滤板可以对进一步漏下来的沙土进行阻挡，同时在雨天对含有沙土的雨水进行过滤，防止含有沙土的雨水污染吸水层，影响吸水层的储水效果，进一步增加了吸水层的使命寿命。
9.进一步地，所述蓄水筒的外侧壁中心靠下处固定设置有保温层；
10.通过上述技术方案，保温层可以在夜晚保证蓄水筒内的水不会结冰，防止水结冰后冻伤或冻死植物的根系，有效提高了植物的存活率。
11.进一步地，所述吸水层的内侧壁与种植筒的外侧壁固定连接；
12.通过上述技术方案，可以更好的使吸水层内的水分进入土壤层内部。
13.进一步地，所述种植筒的内部中心靠下处固定设置有土壤层，所述土壤层的上端面固定设置有碎石层；
14.通过上述技术方案，碎石层可以有效阻挡白天阳光对土壤层表面的照射，减少白天土壤层的水分流失。
15.进一步地，所述蓄水筒的材质为陶土；
16.通过上述技术方案，可以使蓄水筒更加的耐用，同时更加环保不会污染土地。
17.进一步地，四个所述过滤板的上端面中心处均开设有第一凹槽；
18.通过上述技术方案，可以将过滤后的杂质留在第一凹槽内方便清理，使过滤板过滤效果更好。
19.进一步地，四个所述过滤板的材质为活性炭；
20.通过上述技术方案，可以在过滤杂质的同时过滤掉一些细菌，防止细菌造成植物生病，提高植物的存活率。
21.进一步地，所述蓄水筒和种植筒的形状均设置为漏斗状；
22.通过上述技术方案，可以使蓄水筒和种植筒的集雨面积增大，增加集雨的效率。
23.本实用新型具有如下有益效果：
24.1、本实用新型中，通过在蓄水筒的内部设置吸水层，种植筒的外侧壁下端开设多个通气孔以及在外侧壁上端设置冷却板，可以在下雨天时将收集的雨水保存在吸水层内，在晴朗天气时，吸水层内部水分被蒸发成水汽，水汽通过通气孔进入土壤层对植物的根系
进行补水，向上蒸发的水汽在遇到冷却板后附着在冷却板的下端面上重新凝聚成水滴流回吸水层内部，进而使得植物根部周围的土壤始终保持湿润状态，为植物提供更好的生存环境。
25.2、本实用新型中，通过在蓄水筒上端设置过滤板，种植筒的外侧壁上端设置冷却板，冷却板可以阻挡大部分的沙土吹入蓄水筒内部污染吸水层，过滤板可以对进一步漏下来的沙土进行阻挡，同时在雨天对含有沙土的雨水进行过滤，防止含有沙土的雨水污染吸水层，影响吸水层的储水效果，进一步增加了吸水层的使命寿命。
26.3、本实用新型中，通过在蓄水筒的外部设置保温层，由于沙漠干旱地区昼夜温差较大，保温层可以在夜晚保证蓄水筒内的水不会结冰，防止水结冰后冻伤或冻死植物的根系，有效提高了植物的存活率。
附图说明

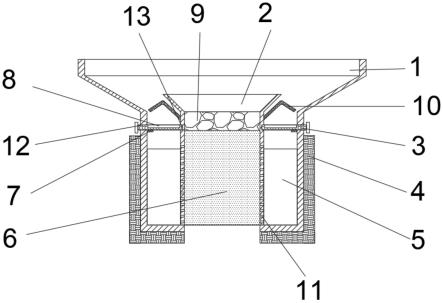

27.图1为本实用新型提出的一种用于固沙植物的集雨保水装置的正剖视图；
28.图2为本实用新型提出的一种用于固沙植物的集雨保水装置的俯视图；
29.图3为本实用新型提出的一种用于固沙植物的集雨保水装置的立体图；
30.图4为本实用新型提出的一种用于固沙植物的集雨保水装置导向板的俯视图。
31.图例说明：
32.1、蓄水筒；2、种植筒；3、过滤板；4、保温层；5、吸水层；6、土壤层；7、导向板；8、第一凹槽；9、碎石层；10、冷却板；11、通气孔；12、安装孔；13、第二凹槽。
具体实施方式
33.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
34.参照图1-4，本实用新型提供的一种实施例：一种用于固沙植物的集雨保水装置，包括蓄水筒1，蓄水筒1的内部中心靠下处设有种植筒2，蓄水筒1的内侧壁中心靠下处固定设置有吸水层5，蓄水筒1的外侧壁中心靠上处开设有四个安装孔12，四个安装孔12的内部均滑动连接有过滤板3，四个过滤板3的下端蓄水筒1的内侧壁中心靠上处固定设置有四个导向板7。
35.种植筒2的外侧壁中心靠上处固定设置有冷却板10，种植筒2的外侧壁中心靠下处开设有多个通气孔11，种植筒2的外侧壁中心靠上处开设有四个第二凹槽13，四个过滤板3的端部均贯穿四个安装孔12的一侧壁通至四个第二凹槽13的内部。
36.通过在蓄水筒1的内部设置吸水层5，种植筒2的外侧壁下端开设多个通气孔11以及在外侧壁上端设置冷却板10，可以在下雨天时将收集的雨水保存在吸水层5内，在晴朗天气时，吸水层5内部水分被蒸发成水汽，水汽通过通气孔11进入土壤层6对植物的根系进行补水，向上蒸发的水汽在遇到冷却板10后附着在冷却板10的下端面上重新凝聚成水滴流回吸水层5内部，进而使得植物根部周围的土壤始终保持湿润状态，为植物提供更好的生存环境，通过在蓄水筒1上端设置过滤板3，种植筒2的外侧壁上端设置冷却板10，冷却板10可以
阻挡大部分的沙土吹入蓄水筒1内部污染吸水层5，过滤板3可以对进一步漏下来的沙土进行阻挡，同时在雨天对含有沙土的雨水进行过滤，防止含有沙土的雨水污染吸水层5，影响吸水层5的储水效果，进一步增加了吸水层5的使命寿命。
37.吸水层5的内侧壁与种植筒2的外侧壁固定连接，可以更好的使吸水层5内的水分进入土壤层6内部，种植筒2的内部中心靠下处固定设置有土壤层6，土壤层6的上端面固定设置有碎石层9，碎石层9可以有效阻挡白天阳光对土壤层6表面的照射，减少白天土壤层6的水分流失，蓄水筒1的材质为陶土，可以使蓄水筒1更加的耐用，同时更加环保不会污染土地，四个过滤板3的上端面中心处均开设有第一凹槽8，可以将过滤后的杂质留在第一凹槽8内方便清理，使过滤板3过滤效果更好，四个过滤板3的材质为活性炭，可以在过滤杂质的同时过滤掉一些细菌，防止细菌造成植物生病，提高植物的存活率，蓄水筒1和种植筒2的形状均设置为漏斗状，可以使蓄水筒1和种植筒2的集雨面积增大，增加集雨的效率。
38.工作原理：使用时，将蓄水筒1埋入土地里后，再将植物栽种进土壤层6内，土壤层6表面的铺上碎石层9，碎石层9可以有效阻挡白天阳光对土壤层6表面的照射，减少白天土壤层6的水分流失，蓄水筒1和种植筒2的形状设置成漏斗状，可以在雨水天气收集到更多的雨水，一部分雨水再通过过滤板3的过滤后流入蓄水筒1底部被吸水层5吸收保存，一部分雨水则直接流入种植筒2内部的土壤层6内，通过在过滤板3的上端面开设第一凹槽8，可以将过过滤的杂物留在第一凹槽8内，在第一凹槽8内部满了后，只需将过滤板3抽出将杂物倒出再将过滤板3插回即可，在晴朗天气时，吸水层5内部水分被蒸发成水汽，水汽通过通气孔11进入土壤层6对植物的根系进行补水，向上蒸发的水汽在遇到冷却板10后附着在冷却板10的下端面上重新凝聚成水滴流回吸水层5内部，进而使得植物根部周围的土壤始终保持湿润状态，保温层4可以在夜晚保证蓄水筒1内的水不会结冰，防止水结冰后冻伤或冻死植物的根系，同时土壤层6直接与地下的土层接触，保证了植物的根系可以向下生长，起到固沙的作用。
39.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
