一种农业种子浸种萌发装置的制作方法

本技术涉及浸种，更具体地说，本技术涉及一种农业种子浸种萌发装置。

背景技术：

1、浸种是指农业种植的一项流程，用于促进种子吸足水分，从而使得种子较早发芽，同时，浸种的器皿中还会放入一些消毒剂，用于杀灭一些虫卵和病毒，但在实际生产中，仍存在一些问题：浸种的器皿中会放入足量的水来促进种子萌发，但随时间的增长，种子在水中发生一系列的化学反应，会使得水中充满异味，不仅对周围的环境造成污染，也不利于种子自身的萌发生长。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型的实施例提供一种农业种子浸种萌发装置，以解决现有技术的浸种的器皿中会放入足量的水来促进种子萌发，但随时间的增长，种子在水中发生一系列的化学反应，会使得水中充满异味，不仅对周围的环境造成污染，也不利于种子自身的萌发生长的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种农业种子浸种萌发装置，包括安装板，所述安装板的顶部固定安装有转动组件，所述转动组件的顶部固定安装有培养皿，所述培养皿的内部放置有恒温滤纸，所述恒温滤纸的顶部放置有种子，所述安装板顶部的一侧固定安装有存放组件，所述存放组件的顶部固定安装有支架组件。

3、其中，所述转动组件包括保护盒，所述保护盒的底部与安装板的表面固定连接，所述保护盒的正面可拆卸安装有调整开关，所述保护盒的内部可拆卸安装有伺服电机，所述伺服电机的顶部固定安装有输出轴，所述输出轴的顶部与培养皿的底部固定连接，所述伺服电机与调整开关进行电性连接。

4、其中，所述存放组件包括底盒，所述底盒的底部与安装板的表面固定连接，所述底盒的一侧开设有开槽。

5、其中，所述开槽的内部活动连接有抽屉，所述抽屉的内部放置有活性炭，所述活性炭的数量为若干个。

6、其中，所述支架组件包括主筒，所述主筒的底部与底盒的顶部固定连接，所述主筒的顶部活动套接有套管，所述套管的一侧固定安装有连接轴，所述连接轴的一侧固定安装有套筒，所述套筒的中间开设有开孔，所述套筒位于培养皿的顶部，所述套管的另一侧固定安装有把手，所述把手的材质为金属质构件。

7、本实用新型的上述技术方案的有益效果如下：

8、上述方案中，所述农业种子浸种萌发装置通过培养皿和存放组件的设置，操作人员在培养皿中放入恒温滤纸和足量清水后，再将种子放入，种子在生长萌发的过程中，培养皿中的水会变浑浊，并且产生异味，此时操作人员可以抽出抽屉，将抽屉中的活性炭取出，放入培养皿的水中即可，达到了去除水中异味的效果；上述方案中，所述农业种子浸种萌发装置通过转动组件和支架组件的设置，当培养皿中的水产生异味后，操作人员可以手持把手，将套筒转动到培养皿的顶部，随后开启调整开关，控制伺服电机带动输出轴和培养皿以一定的速度转动，而操作人员从抽屉中将活性炭取出后，可以将活性炭从套筒的开孔逐个放下，活性炭会均匀分布在培养皿中的水面上，达到了使得活性炭均匀分布，增加除味范围的效果。

技术特征：

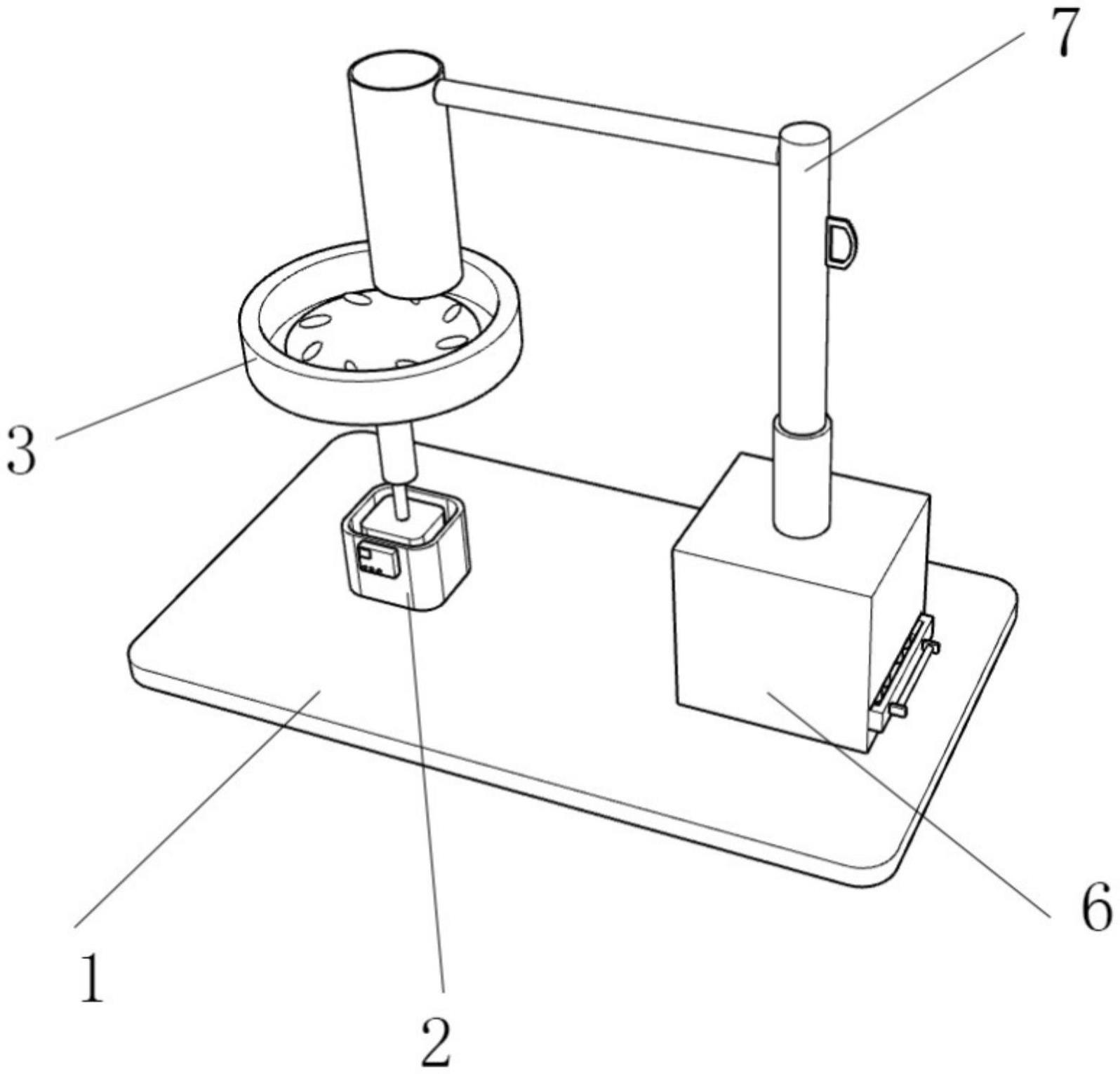

1.一种农业种子浸种萌发装置，包括安装板(1)，其特征在于，所述安装板(1)的顶部固定安装有转动组件(2)，所述转动组件(2)的顶部固定安装有培养皿(3)，所述培养皿(3)的内部放置有恒温滤纸(4)，所述恒温滤纸(4)的顶部放置有种子(5)，所述安装板(1)顶部的一侧固定安装有存放组件(6)，所述存放组件(6)的顶部固定安装有支架组件(7)。

2.根据权利要求1所述的农业种子浸种萌发装置，其特征在于，所述转动组件(2)包括保护盒(21)，所述保护盒(21)的底部与安装板(1)的表面固定连接，所述保护盒(21)的正面可拆卸安装有调整开关(22)，所述保护盒(21)的内部可拆卸安装有伺服电机(23)，所述伺服电机(23)的顶部固定安装有输出轴(24)，所述输出轴(24)的顶部与培养皿(3)的底部固定连接，所述伺服电机(23)与调整开关(22)进行电性连接。

3.根据权利要求1所述的农业种子浸种萌发装置，其特征在于，所述存放组件(6)包括底盒(61)，所述底盒(61)的底部与安装板(1)的表面固定连接，所述底盒(61)的一侧开设有开槽(62)。

4.根据权利要求3所述的农业种子浸种萌发装置，其特征在于，所述开槽(62)的内部活动连接有抽屉(63)，所述抽屉(63)的内部放置有活性炭(64)，所述活性炭(64)的数量为若干个。

5.根据权利要求1所述的农业种子浸种萌发装置，其特征在于，所述支架组件(7)包括主筒(71)，所述主筒(71)的底部与底盒(61)的顶部固定连接，所述主筒(71)的顶部活动套接有套管(72)，所述套管(72)的一侧固定安装有连接轴(73)，所述连接轴(73)的一侧固定安装有套筒(74)，所述套筒(74)的中间开设有开孔(75)，所述套筒(74)位于培养皿(3)的顶部，所述套管(72)的另一侧固定安装有把手(76)，所述把手(76)的材质为金属质构件。

技术总结
本技术公开了一种农业种子浸种萌发装置，包括安装板，所述安装板的顶部固定安装有转动组件，所述转动组件的顶部固定安装有培养皿，所述培养皿的内部放置有恒温滤纸，所述恒温滤纸的顶部放置有种子，所述安装板顶部的一侧固定安装有存放组件，所述存放组件的顶部固定安装有支架组件。上述方案中，所述农业种子浸种萌发装置通过培养皿和存放组件的设置，操作人员在培养皿中放入恒温滤纸和足量清水后，再将种子放入，种子在生长萌发的过程中，培养皿中的水会变浑浊，并且产生异味，此时操作人员可以抽出抽屉，将抽屉中的活性炭取出，放入培养皿的水中即可，达到了去除水中异味的效果，避免了水中异味对周围的环境造成污染的问题。

技术研发人员：段云龙
受保护的技术使用者：段云龙
技术研发日：20221020
技术公布日：2024/1/12
