一种梅花桩便装结构的制作方法

本技术涉及武术训练器械，具体为一种梅花桩便装结构。

背景技术：

1、梅花桩，又名梅花拳，简称梅拳，是立于桩上练习的一种拳术，也常用作为基础功练习，梅花桩起源于明末，最初以家传形式流传于民间，到清乾隆年间始向外界流传，近代以河北栾县韩其昌传人较多，梅花桩用木桩，也有人以砖块代桩，先在平砖上练习，再站横砖，进而站立砖，布桩讲究上应天象，下合地时，中合节气，如北斗桩、三星桩、繁星桩、天罡桩、八卦桩、五行桩和九宫桩等，现有的武术用梅花桩还存在着一些不足之处，现有的梅花桩大多都是固定在地下，一旦固定在地下便很难拿出，且会占用较大一片场地，因此存在着较大的局限性，现有的梅花桩在进行使用时，不便于根据工作人员的要求进行调节其高低，而且在下雨天梅花桩上端较为容易打滑，导致工作人员摔倒。

2、中国专利公告号cn209933989u，公开了一种武术训练用梅花桩便装结构，属于武术训练器械领域，包括安装底座，所述安装底座的上表面固定连接有固定杆，所述固定杆的上表面固定连接有伸缩杆，所述伸缩杆的外表面活动连接有套筒，所述套筒的上表面固定连接有梅花桩立脚板，该武术训练用梅花桩便装结构，通过固定螺栓和螺旋固定杆的设置，使用者在安装时，可通过使用工具转动转盘，转盘带动螺旋固定杆向下运动，使得螺旋固定杆深入地下，螺旋固定杆的外表面设置有螺旋片，增加螺旋固定杆与地面的摩擦力，同时通过固定螺栓将安装底座与地面进行固定连接，保证安装的稳固性，同时也方便使用者安装拆卸。

3、但是该实用新型在实际使用时，存在如下问题；

4、1.现有的梅花桩在进行使用时，不便于根据工作人员的要求进行调节其高低，而且在下雨天梅花桩上端较为容易打滑，导致工作人员摔倒；

5、2.现有的梅花桩在使用完成之后，工作人员想要将其移动时，梅花桩大多都是固定在地下很难拿出，且会占用较大一片场地，不便于将其进行移动。

技术实现思路

1、(一)解决的技术问题

2、为了克服现有技术的上述缺陷，本实用新型提供了一种梅花桩便装结构，解决了上述背景技术中提出现有的梅花桩在进行使用时，不便于根据工作人员的要求进行调节其高低，而且在下雨天梅花桩上端较为容易打滑，导致工作人员摔倒，现有的梅花桩在使用完成之后，工作人员想要将其移动时，梅花桩大多都是固定在地下很难拿出，且会占用较大一片场地，不便于将其进行移动的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种梅花桩便装结构，包括螺纹连接在限位板上端可定位的定位桶，所述定位桶的上端插接有可伸缩的伸缩杆，所述伸缩杆的上端固定连接有可限位的限位圈，所述限位圈的上端固定连接有可防滑的防滑垫，所述限位板的侧面固定连接有可限位的固定块，所述固定块的内壁卡接有可调节的调节杆。

5、可选的，所述限位板的侧面固定连接有可连接的连接块，所述限位板的上端开设有可定位的卡孔。

6、可选的，所述连接板的上端开设有可定位的定位孔，所述定位孔的内部螺纹连接有可限位的定位螺栓。

7、可选的，所述固定块的上表面插接有可限位的定位销，所述定位销贯穿固定块的一侧插接在所述调节杆的内部。

8、可选的，所述定位桶的侧面插接有可限位的插销，所述插销贯穿定位桶的一侧插接在所述伸缩杆的内部。

9、可选的，所述限位圈的上端开设有可排水的排水孔，所述排水孔的内部固定连接有可过滤的过滤网。

10、(三)有益效果

11、本实用新型提供了一种梅花桩便装结构，具备以下有益效果：

12、1、该梅花桩便装结构，通过伸缩杆、防滑垫、限位圈和定位桶的设置，能解决现有的梅花桩在进行使用时，不便于根据工作人员的要求进行调节其高低，而且在下雨天梅花桩上端较为容易打滑，导致工作人员摔倒的问题，在工作人员进行使用时，可以通过将定位桶内部卡接的伸缩杆进行调节，使其达到合适的位置，避免工作人员需要进行调节时不便于对其进行调节，在下雨天使用时通过限位圈上端固定连接的防滑垫，对其进行防护，避免工作人员在雨天进行使用时打滑致使工作人员摔倒。

13、2、该梅花桩便装结构，通过固定块和调节杆的设置，能解决现有的梅花桩在使用完成之后，工作人员想要将其移动时，梅花桩大多都是固定在地下很难拿出，且会占用较大一片场地，不便于将其进行移动的问题，在工作使用完成之后，需要对其进行移动时，通过将卡接在固定块内壁的调节杆进行拆卸，将两个相连的限位板分开，将螺纹连接在限位板上端可限位的定位桶进行拆卸，避免需要进行移动时不便于将其拆卸。

技术特征：

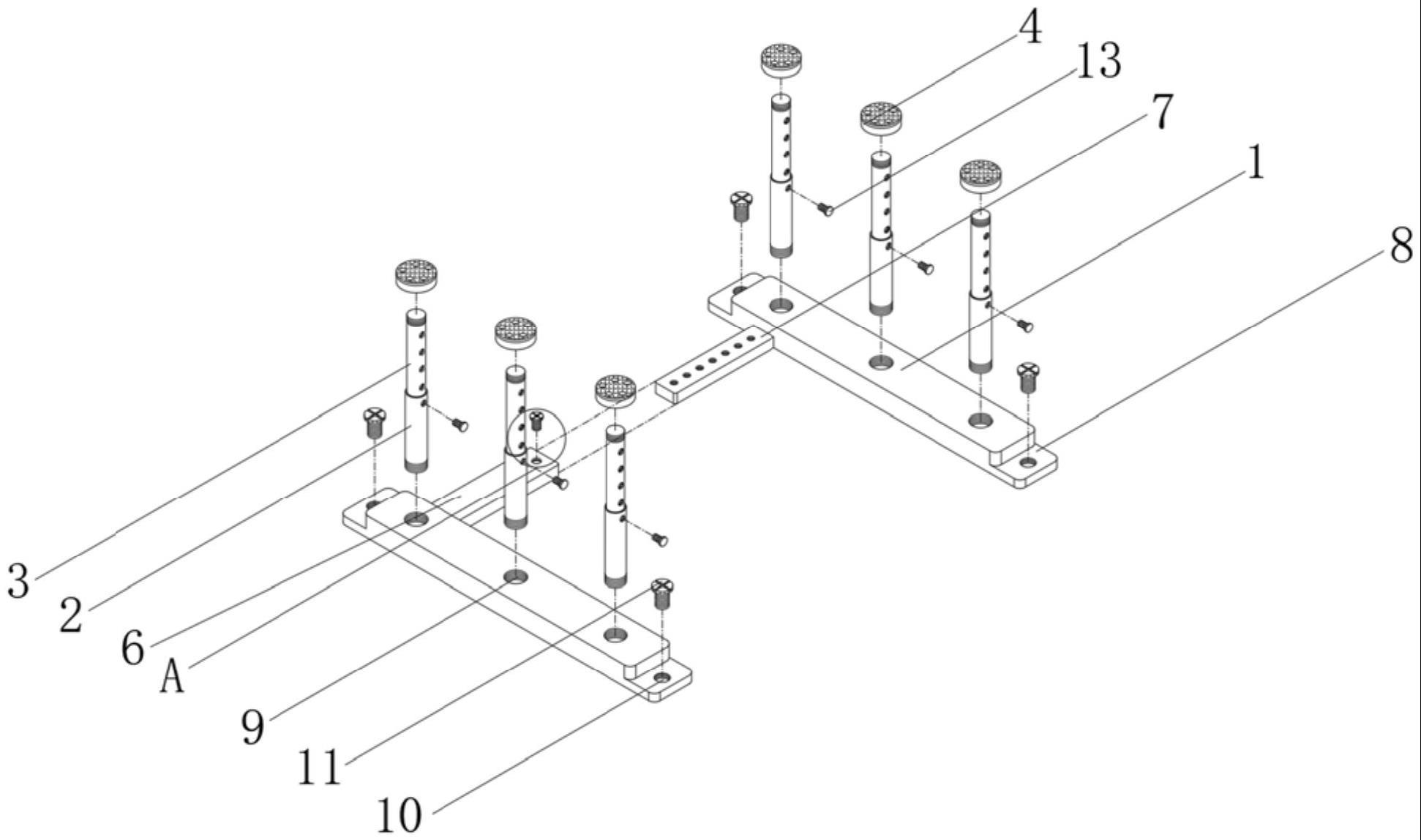

1.一种梅花桩便装结构，包括螺纹连接在限位板(1)上端可定位的定位桶(2)，其特征在于：所述定位桶(2)的上端插接有可伸缩的伸缩杆(3)，所述伸缩杆(3)的上端固定连接有可限位的限位圈(4)，所述限位圈(4)的上端固定连接有可防滑的防滑垫(5)，所述限位板(1)的侧面固定连接有可限位的固定块(6)，所述固定块(6)的内壁卡接有可调节的调节杆(7)。

2.根据权利要求1所述的一种梅花桩便装结构，其特征在于：所述限位板(1)的侧面固定连接有可连接的连接块(8)，所述限位板(1)的上端开设有可定位的卡孔(9)。

3.根据权利要求2所述的一种梅花桩便装结构，其特征在于：所述连接块(8)的上端开设有可定位的定位孔(10)，所述定位孔(10)的内部螺纹连接有可限位的定位螺栓(11)。

4.根据权利要求1所述的一种梅花桩便装结构，其特征在于：所述固定块(6)的上表面插接有可限位的定位销(12)，所述定位销(12)贯穿固定块(6)的一侧插接在所述调节杆(7)的内部。

5.根据权利要求1所述的一种梅花桩便装结构，其特征在于：所述定位桶(2)的侧面插接有可限位的插销(13)，所述插销(13)贯穿定位桶(2)的一侧插接在所述伸缩杆(3)的内部。

6.根据权利要求1所述的一种梅花桩便装结构，其特征在于：所述限位圈(4)的上端开设有可排水的排水孔(14)，所述排水孔(14)的内部固定连接有可过滤的过滤网(15)。

技术总结
本技术涉及武术训练器械技术领域，具体为一种梅花桩便装结构，包括螺纹连接在限位板上端可定位的定位桶，定位桶的上端插接有可伸缩的伸缩杆，伸缩杆的上端固定连接有可限位的限位圈，限位圈的上端固定连接有可防滑的防滑垫，限位板的侧面固定连接有可限位的固定块，固定块的内壁卡接有可调节的调节杆。该梅花桩便装结构，通过伸缩杆、防滑垫、限位圈和定位桶的设置，工作人员进行使用时，可以通过将定位桶内部卡接的伸缩杆进行调节，使其达到合适的位置，避免工作人员需要进行调节时不便于对其进行调节，在下雨天使用时通过限位圈上端固定连接的防滑垫，对其进行防护，避免工作人员在雨天进行使用时打滑致使工作人员摔倒。

技术研发人员：史成龙,史晨晓,杜亮亮
受保护的技术使用者：史成龙
技术研发日：20221202
技术公布日：2024/1/12
