一种农林用防虫害装置的制作方法

本技术属于农林虫害防治，特别是涉及一种农林用防虫害装置。

背景技术：

1、中国专利文献cn216874673u公开了一种农林用的防虫害装置，包括支撑架，所述支撑架的底部设置有移动轮，所述支撑架的顶部设置有箱体，所述箱体的表面设置有电机，所述电机的输出端安装有转轴，所述转轴的表面设置有搅拌桨，所述箱体的顶部设置有药剂箱。通过第二水泵，配合连接管与导水管，且将导水管内部的闸阀开启，将杀虫药剂水导入水箱内部，再通过水管将杀虫药剂水导入第二喷洒装置内部，再通过第二喷洒装置将杀虫药剂水喷洒出，可以对农林喷洒杀虫药剂水，对农林进行杀虫，若对药剂箱内部添加营养剂，将营养剂与水混合，且可以喷洒营养液，也可以只喷洒清水，增加了此装置使用的多样化，提高了此装置的实用性，但是该装置存在以下缺陷：该装置的喷洒装置的高度是固定的，导致其只能够对农林植物的某个高度处进行杀虫除害，不能够根据农林植物的高度进行调节，其使用范围有限，并且其喷洒角度固定，喷洒效率低下，为解决上述问题，现提出一种农林用防虫害装置。

技术实现思路

1、本实用新型的目的在于提供一种农林用防虫害装置，解决现有的装置的喷洒装置的高度是固定的，导致其只能够对农林植物的某个高度处进行杀虫除害，不能够根据农林植物的高度进行调节，其使用范围有限，并且其喷洒角度固定，喷洒效率低下的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种农林用防虫害装置，包括推车、安装座和喷药箱，所述安装座的上表面固定安装有第一电机，所述安装座的内部安装有螺杆，所述螺杆的周侧面安装有升降块，所述升降块的一侧面固定连接有限位块，所述限位块的一表面固定连接有安装板，所述安装板的一表面固定安装有喷头，所述喷药箱的一侧面固定安装有水泵，所述水泵和喷头之间固定连接有输液软管，所述水泵的一表面固定连接有抽液管，所述抽液管的一端延伸至喷药箱内，所述推车的上表面安装有第二电机和转杆，所述转杆的上端与安装座固定连接，所述第二电机与推车固定连接，所述第二电机的电机轴固定连接有主齿轮，所述转杆的周侧面固定连接有副齿轮，通过设置转杆，转杆能够带动安装座转动，进而使得喷头进行转动，能够实现多角度转动喷洒药剂，提高设备的除虫效率；所述升降块与螺杆螺纹配合，通过设置升降块与螺杆螺纹配合，螺杆转动时，升降块通过限位块带动安装板进行升降，安装板进一步带动喷头进行升降，能够根据农作物的高度进行调节喷洒药剂，适应不同农作物的除虫，解决了现有装置中使用范围有限的问题。

4、所述喷药箱的上表面设置有进水口和第三电机，所述第三电机固定安装在喷药箱的上表面，所述第三电机的电机轴固定连接有驱动杆，所述驱动杆的周侧面固定连接有若干搅拌杆，通过设置多个搅拌杆，能够将水和除虫药剂混合的更加均匀，提高设备的除虫质量。

5、所述推车的底面安装有若干万向轮，所述推车的周侧面固定安装有推手，通过设置万向轮，方便设备的移动。

6、所述安装座的一侧面设置有限位槽，所述限位块与限位槽滑动配合。

7、所述主齿轮与副齿轮呈垂直设置，且主齿轮与副齿轮啮合。

8、所述第一电机的电机轴与螺杆固定连接，所述螺杆与安装座转动配合，所述转杆与推车转动配合。

9、所述驱动杆与喷药箱转动配合。

10、本实用新型具有以下有益效果：

11、1、本实用新型通过设置转杆，转杆能够带动安装座转动，进而使得喷头进行转动，能够实现多角度转动喷洒药剂，提高设备的除虫效率；通过设置升降块与螺杆螺纹配合，螺杆转动时，升降块通过限位块带动安装板进行升降，安装板进一步带动喷头进行升降，能够根据农作物的高度进行调节喷洒药剂，适应不同农作物的除虫，解决了现有装置中使用范围有限的问题。

12、2、本实用新型通过设置多个搅拌杆，能够将水和除虫药剂混合的更加均匀，提高设备的除虫质量；通过设置万向轮，方便设备的移动。

13、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

技术特征：

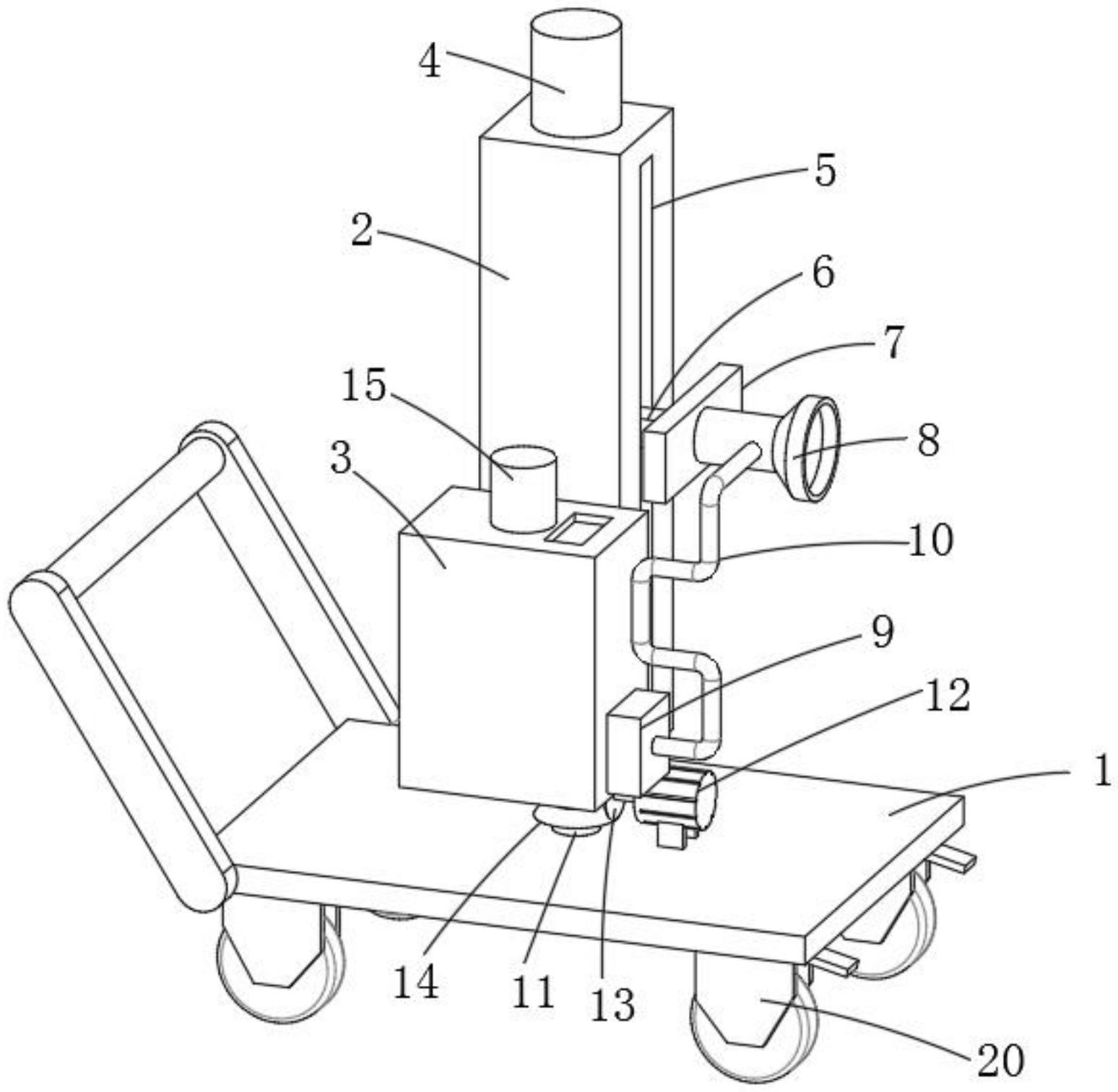

1.一种农林用防虫害装置，包括推车(1)、安装座(2)和喷药箱(3)，其特征在于：所述安装座(2)的上表面固定安装有第一电机(4)，所述安装座(2)的内部安装有螺杆(16)，所述螺杆(16)的周侧面安装有升降块(17)，所述升降块(17)的一侧面固定连接有限位块(6)，所述限位块(6)的一表面固定连接有安装板(7)，所述安装板(7)的一表面固定安装有喷头(8)，所述喷药箱(3)的一侧面固定安装有水泵(9)，所述水泵(9)和喷头(8)之间固定连接有输液软管(10)，所述水泵(9)的一表面固定连接有抽液管，所述抽液管的一端延伸至喷药箱(3)内，所述推车(1)的上表面安装有第二电机(12)和转杆(11)，所述转杆(11)的上端与安装座(2)固定连接，所述第二电机(12)与推车(1)固定连接，所述第二电机(12)的电机轴固定连接有主齿轮(13)，所述转杆(11)的周侧面固定连接有副齿轮(14)，所述升降块(17)与螺杆(16)螺纹配合。

2.根据权利要求1所述的一种农林用防虫害装置，其特征在于，所述喷药箱(3)的上表面设置有进水口和第三电机(15)，所述第三电机(15)固定安装在喷药箱(3)的上表面，所述第三电机(15)的电机轴固定连接有驱动杆(18)，所述驱动杆(18)的周侧面固定连接有若干搅拌杆(19)。

3.根据权利要求1所述的一种农林用防虫害装置，其特征在于，所述推车(1)的底面安装有若干万向轮(20)，所述推车(1)的周侧面固定安装有推手。

4.根据权利要求1所述的一种农林用防虫害装置，其特征在于，所述安装座(2)的一侧面设置有限位槽(5)，所述限位块(6)与限位槽(5)滑动配合。

5.根据权利要求1所述的一种农林用防虫害装置，其特征在于，所述主齿轮(13)与副齿轮(14)呈垂直设置，且主齿轮(13)与副齿轮(14)啮合。

6.根据权利要求1所述的一种农林用防虫害装置，其特征在于，所述第一电机(4)的电机轴与螺杆(16)固定连接，所述螺杆(16)与安装座(2)转动配合，所述转杆(11)与推车(1)转动配合。

7.根据权利要求2所述的一种农林用防虫害装置，其特征在于，所述驱动杆(18)与喷药箱(3)转动配合。

技术总结
本技术公开了一种农林用防虫害装置，涉及农林虫害防治技术领域。本技术包括推车、安装座和喷药箱，安装座上表面安装有第一电机，安装座的内部安装有螺杆，螺杆的周侧面安装有升降块，升降块的一侧面固定连接有限位块，限位块的一表面固定连接有安装板，安装板的一表面固定安装有喷头，喷药箱的一侧面固定安装有水泵，水泵和喷头之间固定连接有输液软管，水泵的一表面固定连接有抽液管，抽液管的一端延伸至喷药箱内，升降块与螺杆螺纹配合。本技术通过设置升降块与螺杆螺纹配合，螺杆转动时，升降块通过限位块带动安装板进行升降，安装板进一步带动喷头进行升降，能够根据农作物的高度进行调节喷洒药剂，适应不同农作物的除虫。

技术研发人员：吴德祥
受保护的技术使用者：湖南粮园创新科技有限公司
技术研发日：20221027
技术公布日：2024/1/12
