一种蔬菜昆虫诱捕器的制作方法

本技术涉及昆虫诱捕，更具体的是涉及一种蔬菜昆虫诱捕器。

背景技术：

1、昆虫诱捕器是利用性信息素诱捕防治害虫的装置，其设于田间，可以通过性信息素诱杀雌性或雄性成虫，降低田间成虫的自然交配率，从而达到减少次代幼虫的虫口密度，保护农作免受危害,是运用昆虫诱捕器诱杀昆虫，是一种利于环境保护、可持续发展的诱杀方法。

2、在中国实用新型专利申请号：cn202020264160.8中公开有一种蔬菜昆虫诱捕器，包括进虫筒，进虫筒的顶端设置有顶盖，顶盖和进虫筒之间通过螺纹配合的方式进行连接，进虫筒的底端设置有底座，底座和进虫筒之间通过螺纹配合的方式进行连接，底座的顶端设置有防跑件，防跑件和底座之间通过螺纹配合的方式进行连接，底座的底端设置有收集仓，收集仓和底座之间通过卡接的方式进行连接。该蔬菜昆虫诱捕器，在使用中对昆虫灭杀完成后，昆虫的尸体清理不及时，导致粘附在诱捕器内的通电板上，设备在诱捕吸引足量昆虫后不能及时对设备封闭，导致昆虫灭杀不及时逃出诱捕设备，同时在对通电板冲洗过后不能对诱捕剂和水资源回收，导致诱捕剂泄露，从而影响对后续昆虫的诱捕。

3、因此，提出一种蔬菜昆虫诱捕器来解决上述问题很有必要。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于：为了解决蔬菜昆虫诱捕器，在使用中对昆虫灭杀完成后，昆虫的尸体清理不及时，导致粘附在诱捕器内的通电板上，设备在诱捕吸引足量昆虫后不能及时对设备封闭，导致昆虫灭杀不及时逃出诱捕设备，同时在对通电板冲洗过后不能对诱捕剂和水资源回收，导致诱捕剂泄露，从而影响对后续昆虫的诱捕的问题，本实用新型提供一种蔬菜昆虫诱捕器。

3、(二)技术方案

4、本实用新型为了实现上述目的具体采用以下技术方案：

5、一种蔬菜昆虫诱捕器，包括壳体，所述壳体的上表面中部固定连接有挂钩，所述壳体的内部开设有净水腔，所述壳体的顶部一侧固定连接有和净水腔连接的注水阀，所述净水腔的内部底端固定连接有分隔板，所述分隔板的上表面中部固定连接有双轴电机，所述双轴电机的顶端中部固定连接有止断增压泵，所述壳体的顶部远离注水阀的一端固定连接有加剂阀。

6、进一步地，所述加剂阀的位于净水腔的内部一侧固定连接有输料管，所述止断增压泵位于双轴电机的内部顶端外侧固定连接有和净水腔内部底端相连接的下抽水管。

7、进一步地，所述双轴电机的输出轴端部外侧固定连接有上转板，所述上转板的底部一侧固定连接有外封闭壳。

8、进一步地，所述双轴电机的输出轴端部内侧固定连接有下转板，所述下转板的底部一侧固定连接有内封闭壳。

9、进一步地，所述壳体的底部外侧固定连接有诱导网板，所述诱导网板的底部固定连接有中位板，所述中位板的底部固定连接有下盒体，所述双轴电机的底部内侧固定连接有喷洒板，所述喷洒板的顶部外侧固定连接有光滑板。

10、进一步地，所述中位板的顶部位于诱导网板内部中端固定连接有通电板，所述通电板的顶部固定连接有定量出料泵。

11、进一步地，所述通电板的内部底端固定连接有诱导剂储存箱，所述诱导剂储存箱的顶部和定量出料泵的底部相连接，所述定量出料泵的顶部和输料管的底部相连接。

12、进一步地，所述诱导剂储存箱的内部底端固定连接有定时电源，所述定时电源的底端两侧线路穿过中位板和通电板的底部相连接。

13、进一步地，所述下盒体的内部开设有储存腔，所述储存腔的内部中端固定连接和中位板底部相连接的过滤网。

14、进一步地，所述下盒体的内部位于过滤网的内侧固定连接有下支板，所述下盒体的外部一侧铰接有和储存腔相连通的闭合门。

15、(三)有益效果

16、本实用新型的有益效果如下：

17、1、本实用新型，通过壳体顶部的挂钩便于将诱捕设备定位菜园内部，经注水阀定期添加用水进入净水腔内，通过分隔板将双轴电机安装在净水腔底部，并防止内部水流向下渗透，经止断增压泵和下抽水管的连接，定期抽出水流穿过双轴电机中部的通孔经喷洒板喷出对内部杀虫部位清洗，经光滑板减少喷洒板和下转板之间的摩擦。

18、2、本实用新型，通过加剂阀和输料管的连接，定期向诱捕设备内部添加诱捕剂，经双轴电机的两个输出轴分别带动上转板和下转板在诱导网板内部旋转，使外封闭壳和内封闭壳旋转对诱导网板的内部封闭，避免吸引足够多的昆虫后，导致杀虫不及时，造成昆虫脱困，通过中位板和下盒体对诱导网板的底部封闭，便于经储存腔对灭杀昆虫的尸体存放。

19、3、本实用新型，通过将通电板安装在中位板的顶端中部，经诱导剂储存箱对诱导剂进行存储，使通电板顶部的定量出料泵定时将诱导剂喷洒在通电板的外表面，便于在昆虫落在通电板外部时，经定时电源向通电板通入电源，对昆虫进行灭杀，通过过滤网在储存腔内分离昆虫尸体和内部水分以及残余诱捕剂，便于打开下支板对水分以及残余诱捕剂回收，经下盒体一侧的闭合门定期清理昆虫尸体。

技术特征：

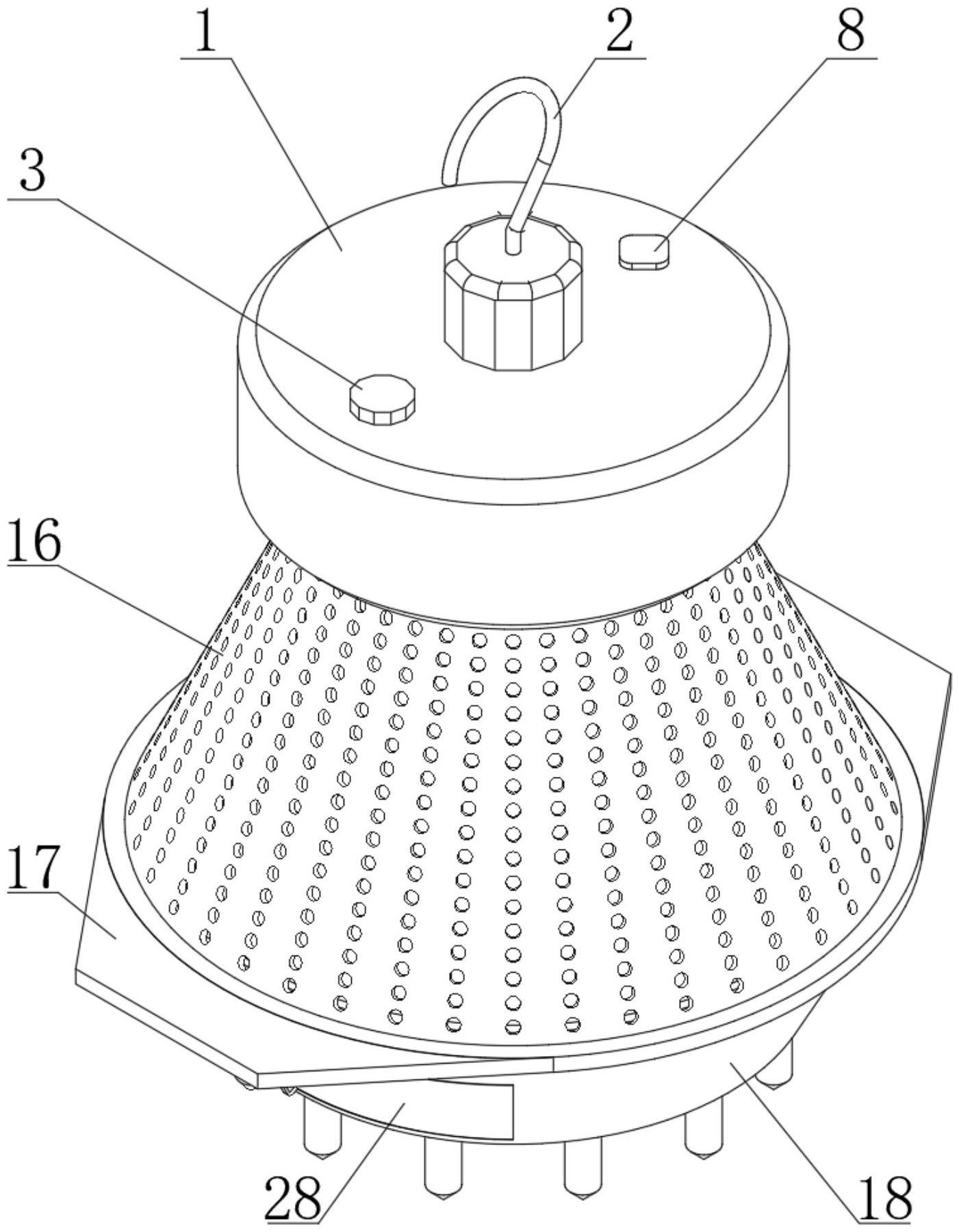

1.一种蔬菜昆虫诱捕器，包括壳体(1)，其特征在于：所述壳体(1)的上表面中部固定连接有挂钩(2)，所述壳体(1)的内部开设有净水腔(4)，所述壳体(1)的顶部一侧固定连接有和净水腔(4)连接的注水阀(3)，所述净水腔(4)的内部底端固定连接有分隔板(5)，所述分隔板(5)的上表面中部固定连接有双轴电机(6)，所述双轴电机(6)的顶端中部固定连接有止断增压泵(7)，所述壳体(1)的顶部远离注水阀(3)的一端固定连接有加剂阀(8)。

2.根据权利要求1所述的一种蔬菜昆虫诱捕器，其特征在于：所述加剂阀(8)的位于净水腔(4)的内部一侧固定连接有输料管(9)，所述止断增压泵(7)位于双轴电机(6)的内部顶端外侧固定连接有和净水腔(4)内部底端相连接的下抽水管(11)。

3.根据权利要求2所述的一种蔬菜昆虫诱捕器，其特征在于：所述双轴电机(6)的输出轴端部外侧固定连接有上转板(12)，所述上转板(12)的底部一侧固定连接有外封闭壳(13)。

4.根据权利要求3所述的一种蔬菜昆虫诱捕器，其特征在于：所述双轴电机(6)的输出轴端部内侧固定连接有下转板(14)，所述下转板(14)的底部一侧固定连接有内封闭壳(15)。

5.根据权利要求4所述的一种蔬菜昆虫诱捕器，其特征在于：所述壳体(1)的底部外侧固定连接有诱导网板(16)，所述诱导网板(16)的底部固定连接有中位板(17)，所述中位板(17)的底部固定连接有下盒体(18)，所述双轴电机(6)的底部内侧固定连接有喷洒板(19)，所述喷洒板(19)的顶部外侧固定连接有光滑板(20)。

6.根据权利要求5所述的一种蔬菜昆虫诱捕器，其特征在于：所述中位板(17)的顶部位于诱导网板(16)内部中端固定连接有通电板(22)，所述通电板(22)的顶部固定连接有定量出料泵(21)。

7.根据权利要求6所述的一种蔬菜昆虫诱捕器，其特征在于：所述通电板(22)的内部底端固定连接有诱导剂储存箱(23)，所述诱导剂储存箱(23)的顶部和定量出料泵(21)的底部相连接，所述定量出料泵(21)的顶部和输料管(9)的底部相连接。

8.根据权利要求7所述的一种蔬菜昆虫诱捕器，其特征在于：所述诱导剂储存箱(23)的内部底端固定连接有定时电源(24)，所述定时电源(24)的底端两侧线路穿过中位板(17)和通电板(22)的底部相连接。

9.根据权利要求8所述的一种蔬菜昆虫诱捕器，其特征在于：所述下盒体(18)的内部开设有储存腔(27)，所述储存腔(27)的内部中端固定连接和中位板(17)底部相连接的过滤网(25)。

10.根据权利要求9所述的一种蔬菜昆虫诱捕器，其特征在于：所述下盒体(18)的内部位于过滤网(25)的内侧固定连接有下支板(26)，所述下盒体(18)的外部一侧铰接有和储存腔(27)相连通的闭合门(28)。

技术总结
本技术公开了一种蔬菜昆虫诱捕器，涉及昆虫诱捕技术领域，包括壳体，壳体的上表面中部固定连接有挂钩，壳体的内部开设有净水腔，壳体的顶部一侧固定连接有和净水腔连接的注水阀，净水腔的内部底端固定连接有分隔板，分隔板的上表面中部固定连接有双轴电机，双轴电机的顶端中部固定连接有止断增压泵。本技术，通过壳体顶部的挂钩便于将诱捕设备定位菜园内部，经注水阀定期添加用水进入净水腔内，通过分隔板将双轴电机安装在净水腔底部，并防止内部水流向下渗透，经止断增压泵和下抽水管的连接，定期抽出水流穿过双轴电机中部的通孔经喷洒板喷出对内部杀虫部位清洗，经光滑板减少喷洒板和下转板之间的摩擦。

技术研发人员：丁创新,王银花,丁传功
受保护的技术使用者：河南好滋源食品有限公司
技术研发日：20221103
技术公布日：2024/1/12
