一种黄精提取用消毒装置的制作方法

本技术涉及一种黄精提取用消毒装置，属于消毒装置。

背景技术：

1、黄精是百合科、黄精属植物。根状茎圆柱状，由于结节膨大，因此“节间”一头粗、一头细，在粗的一头有短分枝，直径1-2厘米，根状茎为常用中药“黄精”。黄精食之性味甘甜、爽口，又是很多中药配方的主要材料，为了防止变质，通常会将从黄精上提取下的根茎进行消毒防腐浸泡。

2、专利号cn216163257u公开了一种用于中药材黄精繁殖根茎消毒防腐浸泡装置，针对现有浸泡后的黄精根茎取出不方便的问题，现提出如下方案，其包括箱体，所述箱体的顶部开设有料口，所述箱体的内部设置有浸泡框，所述箱体的内部设置有取料机构，所述取料机构包括转动连接在箱体两侧内壁上的双向丝杆、螺接在双向丝杆外部的两个连接块、分别铰接在两个连接块顶部的两个连接杆、铰接在两个连接杆另一端上的支撑板、开设在支撑板顶部的环型槽和固接在浸泡框底部的四个滑柱。本实用新型结构合理，操作简单，方便工作人员将浸泡后的黄精根茎取出，进一步方便了工作人员对黄精根茎下一步的加工，解决了该装置内部清理不便的问题。

3、但该类技术结构较为复杂，对于黄精根茎的处理较为麻烦，在此过程中需要进行多个步骤，效率较低，同时，无论是浸泡框的转动还是支撑板的升降，稳定性都较差，仅仅通过两个铰接的连接杆对支撑板和浸泡框进行支撑，不够稳定，从而会使浸泡框和支撑板出现晃动现象。

技术实现思路

1、本实用新型的目的在于提供一种黄精提取用消毒装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种黄精提取用消毒装置，包括箱体和位于箱体内的浸泡框，所述箱体上端设有两个加料口，所述箱体内设有支撑盘，所述浸泡框位于支撑盘上端，所述浸泡框与两个加料口相对应，所述浸泡框底壁中心位置固定连接有套筒，所述套筒内壁设有若干侧槽；所述浸泡框与箱体之间设有转动机构，所述转动机构贯穿套筒与滤框活动套接，所述转动机构下端通过圆孔穿过支撑盘，所述转动机构底端一侧设有升降机构，所述升降机构通过安装块与箱体连接，所述安装块固定连接在箱体内壁上。

3、优选的，所述转动机构包括电机、转杆、若干侧块和第一伞齿轮，所述电机固定连接在箱体顶端，所述电机输出端固定连接有转杆，所述转杆外侧固定连接有若干侧块，若干所述侧块分别插设在若干侧槽内，所述转杆底端固定套接有第一伞齿轮。

4、优选的，所述升降机构包括第二伞齿轮、第三伞齿轮、第四伞齿轮、连接杆、丝杆和固定杆，所述连接杆与箱体内壁转动连接，所述连接杆一端固定连接有与第一伞齿轮相啮合的第二伞齿轮，所述连接杆另一端固定套接有第三伞齿轮，所述丝杆底端与安装块转动连接，所述丝杆上端与支撑盘螺纹连接，所述丝杆底端外侧固定套接有与第三伞齿轮相啮合的第四伞齿轮，所述固定杆底端与安装块固定连接，所述固定杆上端与支撑盘活动套接。

5、优选的，所述箱体外侧嵌设有透明玻璃。

6、优选的，所述若干所述侧块分别与若干侧槽相适配，若干所述侧块均与对应侧槽滑动连接。

7、与现有技术相比，本实用新型的有益效果是：方便后期对消毒后黄精根茎的拿取，且操作更加简便，不需要多个操作步骤，省时省力，对于黄精根茎的消毒防腐浸泡效率更高。

技术特征：

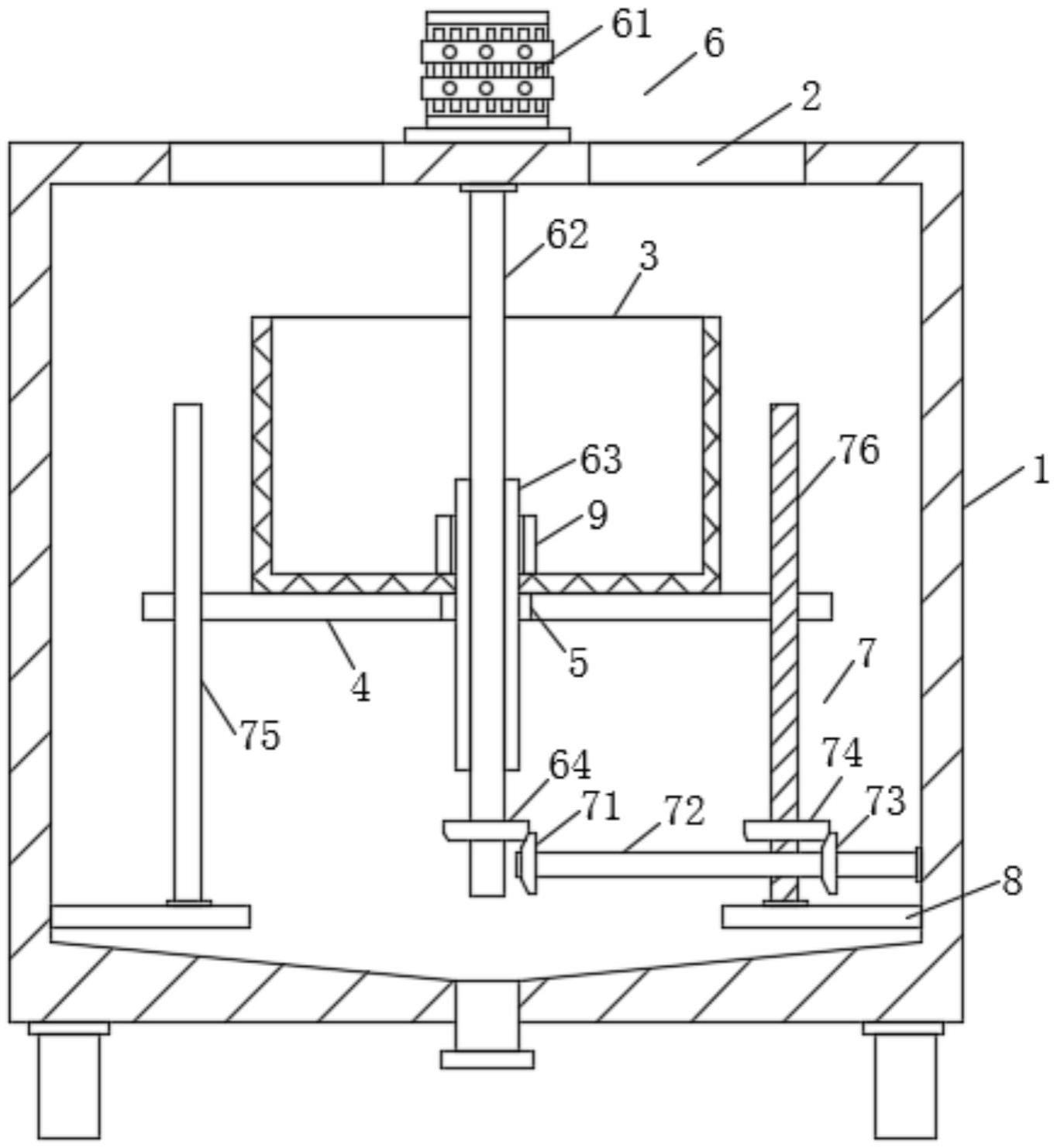

1.一种黄精提取用消毒装置，包括箱体(1)和位于箱体(1)内的浸泡框(3)，其特征在于：所述箱体(1)上端设有两个加料口(2)，所述箱体(1)内设有支撑盘(4)，所述浸泡框(3)位于支撑盘(4)上端，所述浸泡框(3)与两个加料口(2)相对应，所述浸泡框(3)底壁中心位置固定连接有套筒(9)，所述套筒(9)内壁设有若干侧槽(11)；所述浸泡框(3)与箱体(1)之间设有转动机构(6)，所述转动机构(6)贯穿套筒(9)与滤框活动套接，所述转动机构(6)下端通过圆孔(5)穿过支撑盘(4)，所述转动机构(6)底端一侧设有升降机构(7)，所述升降机构(7)通过安装块(8)与箱体(1)连接，所述安装块(8)固定连接在箱体(1)内壁上。

2.根据权利要求1所述的一种黄精提取用消毒装置，其特征在于：所述转动机构(6)包括电机(61)、转杆(62)、若干侧块(63)和第一伞齿轮(64)，所述电机(61)固定连接在箱体(1)顶端，所述电机(61)输出端固定连接有转杆(62)，所述转杆(62)外侧固定连接有若干侧块(63)，若干所述侧块(63)分别插设在若干侧槽(11)内，所述转杆(62)底端固定套接有第一伞齿轮(64)。

3.根据权利要求1所述的一种黄精提取用消毒装置，其特征在于：所述升降机构(7)包括第二伞齿轮(71)、第三伞齿轮(73)、第四伞齿轮(74)、连接杆(72)、丝杆(76)和固定杆(75)，所述连接杆(72)与箱体(1)内壁转动连接，所述连接杆(72)一端固定连接有与第一伞齿轮(64)相啮合的第二伞齿轮(71)，所述连接杆(72)另一端固定套接有第三伞齿轮(73)，所述丝杆(76)底端与安装块(8)转动连接，所述丝杆(76)上端与支撑盘(4)螺纹连接，所述丝杆(76)底端外侧固定套接有与第三伞齿轮(73)相啮合的第四伞齿轮(74)，所述固定杆(75)底端与安装块(8)固定连接，所述固定杆(75)上端与支撑盘(4)活动套接。

4.根据权利要求1所述的一种黄精提取用消毒装置，其特征在于：所述箱体(1)外侧嵌设有透明玻璃(10)。

5.根据权利要求2所述的一种黄精提取用消毒装置，其特征在于：所述若干所述侧块(63)分别与若干侧槽(11)相适配，若干所述侧块(63)均与对应侧槽(11)滑动连接。

技术总结
本技术公开了一种黄精提取用消毒装置，包括箱体和位于箱体内的浸泡框，箱体上端设有两个加料口，箱体内设有支撑盘，浸泡框位于支撑盘上端，浸泡框与两个加料口相对应，浸泡框底壁中心位置固定连接有套筒，套筒内壁设有若干侧槽；浸泡框与箱体之间设有转动机构，转动机构贯穿套筒与滤框活动套接，转动机构下端通过圆孔穿过支撑盘，转动机构底端一侧设有升降机构，升降机构通过安装块与箱体连接，安装块固定连接在箱体内壁上，本技术方便后期对消毒后黄精根茎的拿取，且操作更加简便，不需要多个操作步骤，省时省力，对于黄精根茎的消毒防腐浸泡效率更高。
