一种用于苗木种植的可调节浇灌装置的制作方法

1.本实用新型属于苗木浇灌技术领域，具体为一种用于苗木种植的可调节浇灌装置。


背景技术：

2.苗木是指具有根系和苗干的树苗，在对苗木种植培育的过程中，工作人员需要对苗木定期的进行浇灌，使苗木能够获取水分，但当苗木盆栽的数量过多时，工作人员对苗木盆栽人工浇灌不仅费时费力，并且对每株苗木盆栽浇灌的不够均匀，对苗木的生长培育造成不良影响，因此，需要对现有技术中用于苗木种植的可调节浇灌装置进行改进。


技术实现要素：

3.(一)解决的技术问题
4.为了克服现有技术的上述缺陷，本实用新型提供了一种用于苗木种植的可调节浇灌装置，解决了当苗木盆栽的数量过多时，工作人员对苗木盆栽人工浇灌不仅费时费力，并且对每株苗木盆栽浇灌的不够均匀，对苗木的生长培育造成不良影响的问题。
5.(二)技术方案
6.为实现上述目的，本实用新型提供如下技术方案：一种用于苗木种植的可调节浇灌装置，包括往复结构、承载结构和两个浇灌结构，所述承载结构包括承载板，所述承载板上表面的一端固定连接有第一侧板，所述承载板上表面的另一端固定连接有第二侧板，所述浇灌结构包括喷头，所述喷头与固定套的内壁固定连接，所述喷头的上表面设置有阀门，两个所述喷头的一侧分别与软管的一端相连通，所述往复结构包括电机，所述电机的输出轴通过第一连接杆与旋转块的一端固定连接，所述旋转块的另一端固定连接有转动杆，所述转动杆两端的表面均固定连接有滑动圈，所述滑动圈设置在摆动块的内部，所述摆动块的一侧固定连接有滑杆，所述滑杆两端的表面均固定连接有滑套，所述第二侧板与两个滑套的侧面固定连接，所述第一侧板通过两个固定杆分别与另外两个滑套的侧面固定连接。
7.作为本实用新型的进一步方案：所述电机与固定板的上表面固定连接，所述固定板的一侧与第一侧板固定连接。
8.作为本实用新型的进一步方案：所述承载板的上表面开设有若干个放置孔，所述第一侧板的一侧和第二侧板的一侧固定连接有同一储水箱。
9.作为本实用新型的进一步方案：所述储水箱的上表面固定连接有抽水泵，所述储水箱的一侧与进水口相连通。
10.作为本实用新型的进一步方案：所述抽水泵的一端与储水箱相连通，所述抽水泵的另一端与软管的一侧相连通。
11.作为本实用新型的进一步方案：所述固定套的下表面固定连接有第二连接杆，所述第二连接杆的一端与滑杆的上表面固定连接。
12.(三)有益效果
13.与现有技术相比，本实用新型的有益效果在于：
14.1、该用于苗木种植的可调节浇灌装置，通过设置电机、摆动块、滑杆和喷头，当工作人员需要使用本装置对苗木盆栽进行浇灌时，电机输出轴转动使得旋转块进行旋转，使得转动杆通过滑动圈带动摆动块进行摆动，进而使得滑杆带动喷头往复运动，喷头对承载板上的苗木盆栽往复浇灌，使得当需要对大量的苗木盆栽进行浇灌时，每株苗木盆栽能够浇灌的较为均匀，减少了苗木盆栽因浇灌不均而培育不良情况的发生。
15.2、该用于苗木种植的可调节浇灌装置，通过设置固定套、阀门和喷头，当工作人员需要使用本装置对苗木盆栽进行浇灌时，工作人员可以根据不同种类苗木盆栽的需水量，通过控制阀门进而调节喷头的出水量，使之与苗木盆栽的需水量相适应，进而有益于苗木盆栽培育生长。
16.3、该用于苗木种植的可调节浇灌装置，通过设置承载板、放置孔和喷头，当工作人员需要对较多数量的苗木盆栽进行浇灌时，通过将苗木盆栽放置在放置孔内，使得喷头可以一次对大量的苗木盆栽进行浇灌，减少了工作人员对每株苗木盆栽人工浇灌所耗费的时间和精力，提高了浇灌苗木的效率。
附图说明

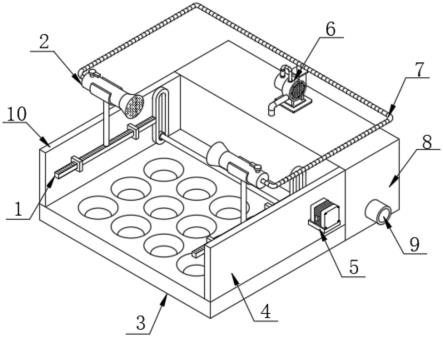

17.图1为本实用新型立体的结构示意图；
18.图2为本实用新型往复结构立体的结构示意图；
19.图3为本实用新型浇灌结构立体的结构示意图；
20.图4为本实用新型承载结构立体的结构示意图；
21.图中：1往复结构、101电机、102第一连接杆、103旋转块、104摆动块、105转动杆、106滑动圈、107滑套、108滑杆、109固定杆、2浇灌结构、201阀门、202固定套、203喷头、204第二连接杆、3承载结构、301承载板、302放置孔、4第一侧板、5固定板、6抽水泵、7软管、8储水箱、9进水口、10第二侧板。
具体实施方式
22.下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
23.如图1-4所示，本实用新型提供一种技术方案：一种用于苗木种植的可调节浇灌装置，包括往复结构1、承载结构3和两个浇灌结构2，承载结构3包括承载板301，通过设置承载板301，使得苗木盆栽能够在承载板301上稳定的放置，承载板301上表面的一端固定连接有第一侧板4，承载板301上表面的另一端固定连接有第二侧板10，浇灌结构2包括喷头203，通过设置喷头203，使得浇灌液能够通过喷头203对放置在承载板301上的苗木盆栽进行浇灌，喷头203与固定套202的内壁固定连接，喷头203的上表面设置有阀门201，通过设置阀门201，使得工作人员可以根据不同种类苗木盆栽的需水量，通过控制阀门201进而调节喷头203的出水量，使之与苗木盆栽的需水量相适应，进而有益于苗木盆栽培育生长，两个喷头203的一侧分别与软管7的一端相连通，通过设置软管7，使得喷头203在往复运动时，软管7可以将浇灌液输送至喷头203中，往复结构1包括电机101，电机101的输出轴通过第一连接杆102与旋转块103的一端固定连接，旋转块103的另一端固定连接有转动杆105，转动杆105两端的表面均固定连接有滑动圈106，通过设置转动杆105和滑动圈106，当转动杆105在旋
转块103的作用下进行转动时，通过滑动圈106在摆动块104内滑动，进而使得摆动块104进行摆动，滑动圈106设置在摆动块104的内部，摆动块104的一侧固定连接有滑杆108，通过设置摆动块104和滑杆108，当摆动块104摆动时，可以带动滑杆108往复运动，进而使得喷头203能够往复运动，使得盆栽苗木能够被喷头203均匀的浇灌，滑杆108两端的表面均固定连接有滑套107，通过设置滑套107，使得滑杆108能够进行滑动，第二侧板10与两个滑套107的侧面固定连接，第一侧板4通过两个固定杆109分别与另外两个滑套107的侧面固定连接。
24.具体的，如图1所示，电机101与固定板5的上表面固定连接，通过设置固定板5，使得电机101能够放置在固定板5上，提高了电机101运作时的稳定性，固定板5的一侧与第一侧板4固定连接，承载板301的上表面开设有若干个放置孔302，通过设置放置孔302，使得承载板301上可以放置多个苗木盆栽，进而使得喷头203可以一次对多个苗木盆栽进行浇灌，第一侧板4的一侧和第二侧板10的一侧固定连接有同一储水箱8，储水箱8的上表面固定连接有抽水泵6，通过设置储水箱8和抽水泵6，使得抽水泵6可以将储水箱8中的浇灌液进行抽取，进而输送至软管7内，储水箱8的一侧与进水口9相连通，抽水泵6的一端与储水箱8相连通，抽水泵6的另一端与软管7的一侧相连通，固定套202的下表面固定连接有第二连接杆204，通过设置固定套202，使得喷头203能够更加牢固的被固定在固定套202的内部，提高了浇灌苗木时喷头203的稳定性，第二连接杆204的一端与滑杆108的上表面固定连接。
25.本实用新型的工作原理为：
26.s1、当工作人员需要使用本装置对苗木盆栽进行浇灌时，工作人员将苗木盆栽放置在放置孔302内，浇灌所需要的浇灌液通过进水口9进入储水箱8，在抽水泵6的作用下浇灌液通过软管7进入喷头203中；
27.s2、当浇灌液进入喷头203后，喷头203会对承载板301上的苗木盆栽进行浇灌，电机101输出轴转动带动旋转块103进行旋转，并使得转动杆105带动滑动圈106在摆动块104内滑动，使得摆动块104产生摆动，进而使得滑杆108在滑套107内往复滑动；
28.s3、当滑杆108在滑套107内往复滑动时，通过第二连接杆204和固定套202带动喷头203沿着滑杆108的方向往复运动，使得喷头203可以对承载板301上的苗木盆栽往复浇灌，工作人员通过调整阀门201，使得喷头203的浇灌速度能够被控制。
29.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
30.上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
