种子发芽图像采集装置

本技术涉及种子发芽检测设备，尤其涉及一种种子发芽图像采集装置。

背景技术：

1、发芽检测是种子检测的重要环节。传统发芽实验是通过人工观测5-8天发芽结果，并通过肉眼判断统计种子发芽率、发芽势等情况。近年来，随着国家智能农业的开展，图像处理和计算机视觉技术渐渐被工作人员应用到种业当中。例如现在已经有许多工作人员将计算机视觉技术与种子发芽检测相结合，代替了传统的人工发芽检测，既节约了人力成本，又使得检测效率较之前有了很大的提高；随着机器视觉技术的发展，许多专家和学者利用计算机视觉技术进行种子发芽判别的相关算法和研究。然而计算机视觉技术在分析时需要大量的种子图像样本，人工拍摄费时费力,图像获取稳定性差，增加计算机处理种子发芽图像的难度。

技术实现思路

1、本实用新型提供一种种子发芽图像采集装置，旨在解决传统技术中种子发芽检测效率较低的问题。

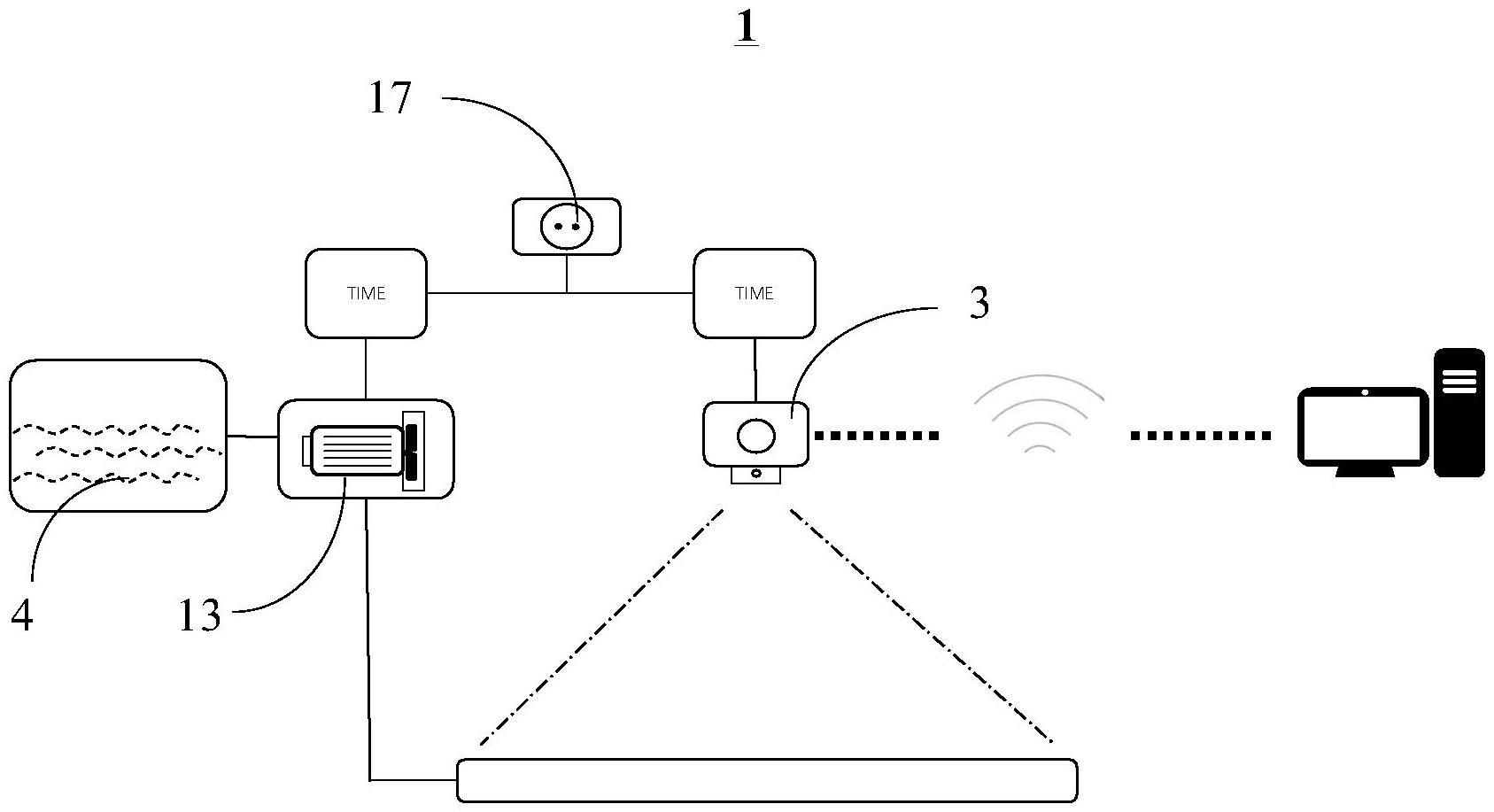

2、针对现有技术存在的问题，本实用新型提供一种种子发芽图像采集装置，包括：

3、发芽箱，所述发芽箱内具有安装腔，所述安装腔的底部设有发芽盘，用于种子种植发芽；

4、图像采集设备，包括设于所述安装腔顶部的相机以及第一定时器，所述相机正对所述发芽盘，用于拍摄种子发芽图片，所述第一定时器与所述相机电连接，用于按照预设时间控制所述相机拍照；以及，

5、补水设备，包括设于所述安装腔的灌溉器以及第二定时器，所述灌溉器用于向所述发芽盘内补水，所述第二定时器与所述灌溉器电连接，用于按照预设时间控制所述灌溉器补水。

6、根据本实用新型提供的一种种子发芽图像采集装置，所述灌溉器包括水箱与蠕动泵，所述蠕动泵上分设有进水管以及出水管，所述出水管与所述水箱连通，所述进水管与所述发芽盘连通。

7、根据本实用新型提供的一种种子发芽图像采集装置，所述发芽盘的底部设有导水管，所述导水管与所述进水管连通，所述导水管上设有多个分流孔。

8、根据本实用新型提供的一种种子发芽图像采集装置，所述导水管呈曲型分布。

9、根据本实用新型提供的一种种子发芽图像采集装置，所述发芽盘的底部设有多个水管卡扣，各所述水管卡扣用于固定所述导水管。

10、根据本实用新型提供的一种种子发芽图像采集装置，所述发芽盘还包括承托于各所述水管卡扣之上的海绵垫板，所述海绵垫板上开设有多个渗水孔。

11、根据本实用新型提供的一种种子发芽图像采集装置，所述海绵垫板上还设有发芽纸，所述发芽纸用于放置种子。

12、根据本实用新型提供的一种种子发芽图像采集装置，所述安装腔的底部设有多个滑轨，所述发芽盘的底端滑动连接于各所述滑轨。

13、根据本实用新型提供的一种种子发芽图像采集装置，所述种子发芽图像采集装置还包括控制盒，所述控制盒包括电源以及通讯模块，所述电源与所述蠕动泵电连接，所述通讯模块与所述相机电连接。

14、根据本实用新型提供的一种种子发芽图像采集装置，所述发芽箱包括上发芽箱以及下发芽箱，所述水箱、所述蠕动泵与所述控制盒均设于所述上发芽箱，所述发芽盘设于所述下发芽箱。

15、本实用新型提供的种子发芽图像采集装置，设置有图像采集设备，通过相机以及第一定时器的设置，可以按照预设时间控制相机拍摄种子发芽的图片，可以实现定时自动图像采集，显著提高种子发芽图像的采集效率。此外通过补水设备的设置，能够对发芽箱进行定时自动补水，不同种类的种子或者不同环境需求下的发芽试验种子所需要的水量都不一样，补水设备可根据不同需求自行通过第二定时器设定种子的补水次数和补水量，代替人工对种子进行补水，解决了在发芽箱进行种子发芽时依靠人工进行补水，耗费人力的问题。

技术特征：

1.一种种子发芽图像采集装置，其特征在于，包括：

2.根据权利要求1所述的种子发芽图像采集装置，其特征在于，所述灌溉器包括水箱与蠕动泵，所述蠕动泵上分设有进水管以及出水管，所述出水管与所述水箱连通，所述进水管与所述发芽盘连通。

3.根据权利要求2所述的种子发芽图像采集装置，其特征在于，所述发芽盘的底部设有导水管，所述导水管与所述进水管连通，所述导水管上设有多个分流孔。

4.根据权利要求3所述的种子发芽图像采集装置，其特征在于，所述导水管呈曲型分布。

5.根据权利要求4所述的种子发芽图像采集装置，其特征在于，所述发芽盘的底部设有多个水管卡扣，各所述水管卡扣用于固定所述导水管。

6.根据权利要求5所述的种子发芽图像采集装置，其特征在于，所述发芽盘还包括承托于各所述水管卡扣之上的海绵垫板，所述海绵垫板上开设有多个渗水孔。

7.根据权利要求6所述的种子发芽图像采集装置，其特征在于，所述海绵垫板上还设有发芽纸，所述发芽纸用于放置种子。

8.根据权利要求3所述的种子发芽图像采集装置，其特征在于，所述安装腔的底部设有多个滑轨，所述发芽盘的底端滑动连接于各所述滑轨。

9.根据权利要求2所述的种子发芽图像采集装置，其特征在于，所述种子发芽图像采集装置还包括控制盒，所述控制盒包括电源以及通讯模块，所述电源与所述蠕动泵电连接，所述通讯模块与所述相机电连接。

10.根据权利要求9所述的种子发芽图像采集装置，其特征在于，所述发芽箱包括上发芽箱以及下发芽箱，所述水箱、所述蠕动泵与所述控制盒均设于所述上发芽箱，所述发芽盘设于所述下发芽箱。

技术总结
本技术涉及种子发芽设备技术领域，本技术提供一种种子发芽图像采集装置，包括：发芽箱，所述发芽箱内具有安装腔，所述安装腔的底部设有发芽盘，用于种子种植发芽；图像采集设备，包括设于所述安装腔顶部的相机以及第一定时器，所述相机正对所述发芽盘，用于拍摄种子发芽图片，所述第一定时器与所述相机电连接，用于按照预设时间控制所述相机拍照；以及，补水设备，包括设于所述安装腔的灌溉器以及第二定时器，所述灌溉器用于向所述发芽盘内补水，所述第二定时器与所述灌溉器电连接，用于按照预设时间控制所述灌溉器补水。本技术提供的种子发芽图像采集装置旨在解决传统技术中种子发芽检测效率较低的问题。

技术研发人员：张晗,康凯,白卫卫,周亚男,罗斌
受保护的技术使用者：北京市农林科学院智能装备技术研究中心
技术研发日：20221111
技术公布日：2024/1/11
