一种园艺种植用施肥工具的制作方法

本技术涉及园艺种植，具体为一种园艺种植用施肥工具。

背景技术：

1、园艺，即园地栽培，果树、蔬菜和观赏植物的栽培、繁育技术和生产经营方法，可相应地分为果树园艺、蔬菜园艺和观赏园艺，园艺一词，原指在围篱保护的园囿内进行的植物栽培，现代园艺虽早已打破了这种局限，但仍是比其他作物种植更为集约的栽培经营方式，园艺业是农业中种植业的组成部分，园艺生产对于丰富人类营养和美化、改造人类生存环境有重要意义。

2、在对园艺植物进行施肥时，工作人员需要将颗粒状肥料抛洒在种植区域的土面上，大多采用人工的方式进行，工作效率较低，且人工抛洒容易导致颗粒状肥料散布不均匀，而导致有些土壤获得的养分较少，影响后续植物生长，故而提出一种园艺种植用施肥工具来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种具备施肥均匀等优点的园艺种植用施肥工具。

2、为实现上述目的，本实用新型提供如下技术方案：一种园艺种植用施肥工具，包括底板，所述底板底部右侧固定安装有驱动轮，所述底板底部左侧固定安装有方向轮，所述底板内部开设有第一出料口，所述底板顶部从左往右依次固定安装有储料箱、蓄电池和电机仓，所述电机仓前后两侧均固定安装有第一传动杆，所述第一传动杆外表面从前往后依次啮合有施肥结构、第二履带和第一履带，所述储料箱顶部开设有入料口，所述储料箱内部固定安装有漏斗，所述漏斗底部固定安装有出料管；

3、所述施肥结构包括旋转电机，所述电机仓内部固定安装有旋转电机，所述第一传动杆前方啮合有第四履带，所述第一传动杆后方啮合有第三履带，所述第四履带左侧啮合有第二传动杆，所述第二传动杆外表面固定安装有第二齿轮，所述第二齿轮啮合有第一齿轮，所述第一齿轮底部固定安装有出料盘，所述出料盘内部均匀开设有第二出料口。

4、进一步，所述第一履带位于电机仓和第四履带之间，且第二履带位于电机仓和第三履带之间。

5、进一步，所述第二传动杆和第一传动杆平行设置，且第四履带和第三履带与第二传动杆和第一传动杆垂直设置。

6、进一步，所述第二履带和第一履带均啮合在第一传动杆和驱动轮之间。

7、进一步，所述第三履带啮合在第二传动杆和第一传动杆之间，且第四履带啮合在第二传动杆和第一传动杆之间。

8、进一步，所述出料管和第一出料口对应设置，且第二出料口的开口大小与出料管和第一出料口相一致。

9、与现有技术相比，本申请的技术方案具备以下有益效果：

10、该园艺种植用施肥工具，通过设置储料箱、漏斗、出料管、第一出料口、施肥结构和第一传动杆，在使用时，先将颗粒状肥料通过入料口放入储料箱中，肥料通过漏斗进入出料管，且被出料盘阻挡，然后启动旋转电机带动第一传动杆旋转，从而使第四履带和第三履带带动第二传动杆旋转，再使第二齿轮带动第一齿轮和出料盘旋转，当第二出料口与出料管及第一出料口周期性重合时，颗粒状肥料即可均匀的掉落在土面上，从而解决了在对园艺植物进行施肥时，大多采用人工的方式进行，工作效率较低，且人工抛洒容易导致颗粒状肥料散布不均匀，而导致有些土壤获得的养分较少，影响后续植物生长的问题。

技术特征：

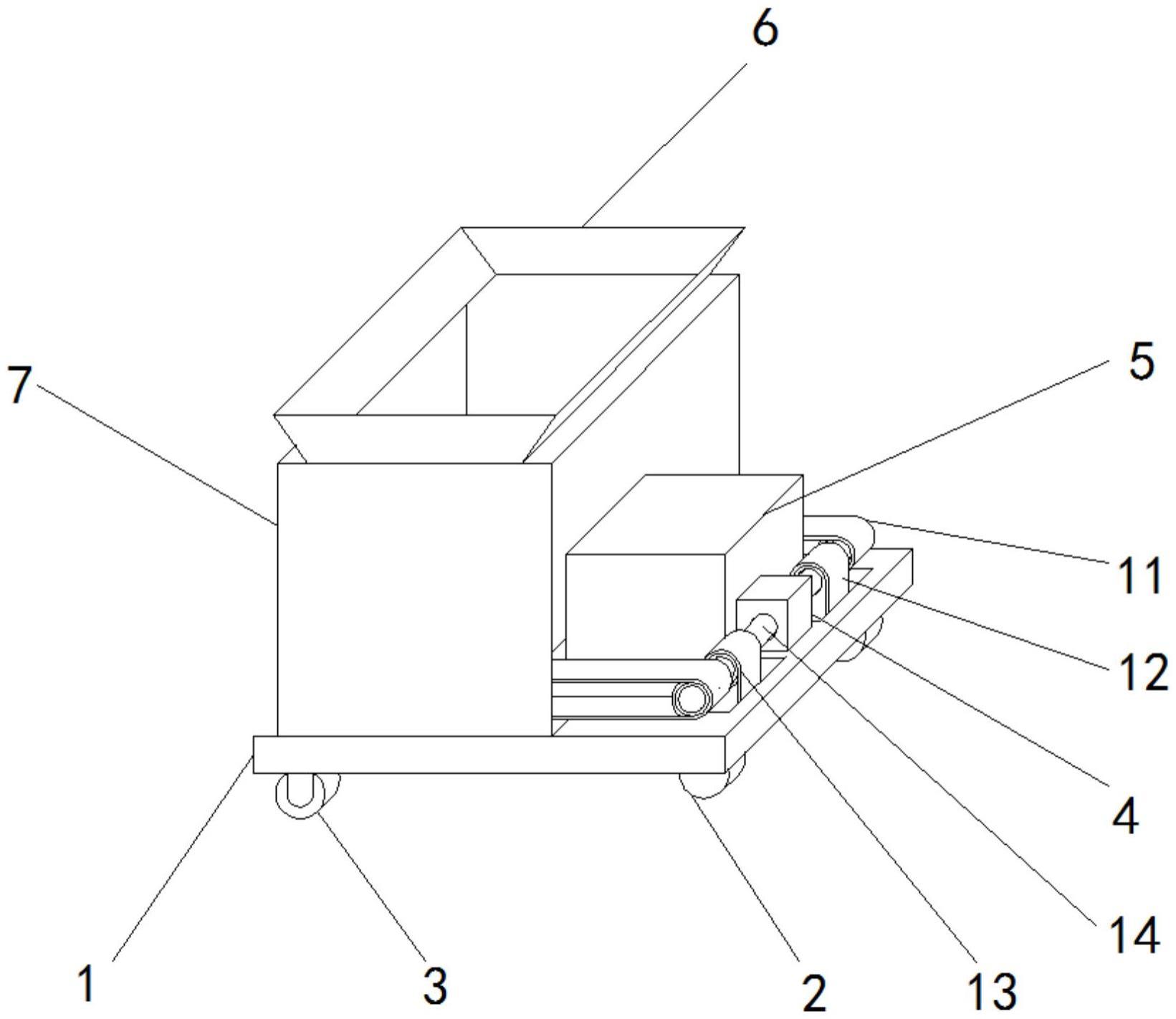

1.一种园艺种植用施肥工具，包括底板(1)，其特征在于：所述底板(1)底部右侧固定安装有驱动轮(2)，所述底板(1)底部左侧固定安装有方向轮(3)，所述底板(1)内部开设有第一出料口(10)，所述底板(1)顶部从左往右依次固定安装有储料箱(7)、蓄电池(5)和电机仓(4)，所述电机仓(4)前后两侧均固定安装有第一传动杆(14)，所述第一传动杆(14)外表面从前往后依次啮合有施肥结构(11)、第二履带(13)和第一履带(12)，所述储料箱(7)顶部开设有入料口(6)，所述储料箱(7)内部固定安装有漏斗(8)，所述漏斗(8)底部固定安装有出料管(9)；

2.根据权利要求1所述的一种园艺种植用施肥工具，其特征在于：所述第一履带(12)位于电机仓(4)和第四履带(1108)之间，且第二履带(13)位于电机仓(4)和第三履带(1102)之间。

3.根据权利要求1所述的一种园艺种植用施肥工具，其特征在于：所述第二传动杆(1107)和第一传动杆(14)平行设置，且第四履带(1108)和第三履带(1102)与第二传动杆(1107)和第一传动杆(14)垂直设置。

4.根据权利要求1所述的一种园艺种植用施肥工具，其特征在于：所述第二履带(13)和第一履带(12)均啮合在第一传动杆(14)和驱动轮(2)之间。

5.根据权利要求1所述的一种园艺种植用施肥工具，其特征在于：所述第三履带(1102)啮合在第二传动杆(1107)和第一传动杆(14)之间，且第四履带(1108)啮合在第二传动杆(1107)和第一传动杆(14)之间。

6.根据权利要求1所述的一种园艺种植用施肥工具，其特征在于：所述出料管(9)和第一出料口(10)对应设置，且第二出料口(1106)的开口大小与出料管(9)和第一出料口(10)相一致。

技术总结
本技术涉及一种园艺种植用施肥工具，包括底板，所述底板底部右侧固定安装有驱动轮，所述底板底部左侧固定安装有方向轮，所述底板内部开设有第一出料口，所述底板顶部从左往右依次固定安装有储料箱、蓄电池和电机仓，所述电机仓前后两侧均固定安装有第一传动杆，所述第一传动杆外表面从前往后依次啮合有施肥结构、第二履带和第一履带。该园艺种植用施肥工具，通过设置储料箱、漏斗、出料管、第一出料口、施肥结构和第一传动杆，解决了在对园艺植物进行施肥时，大多采用人工的方式进行，工作效率较低，且人工抛洒容易导致颗粒状肥料散布不均匀，而导致有些土壤获得的养分较少，影响后续植物生长的问题。

技术研发人员：黄博文,黄雷,刘鲲鹏
受保护的技术使用者：长沙旭霁园林有限公司
技术研发日：20221122
技术公布日：2024/1/11
