一种用于梨子种植的采摘装置的制作方法

本技术涉及梨子种植，具体为一种用于梨子种植的采摘装置。

背景技术：

1、梨的果实通常用来食用，不仅味美汁多，甜中带酸，而且营养丰富，含有多种维生素和纤维素，进而梨子受到市场的广泛欢迎，规模化梨子种植也成了多地农户重要的经济支柱，现有的梨子采摘大都采用人工采摘，一些长在树上较高地方的梨子需要使用到采摘装置进行采摘，目前现有的采摘装置一般由杆体、支撑圈和网兜组成，使用时手持杆体，将网兜和支撑圈移动到梨子的外部，然后使用支撑圈对梨子进行牵拉，然后梨子将下落到网兜的内部，实现采摘，结构简单使用成本小，但在使用的过程中，由于支撑圈的截面为圆形的，缺少对梨子的阻挡组件，进而梨子容易滑出影响采摘，同时使用的过程中树叶会落入到网兜的内部，进而需要人工进行清理，影响使用时的便利性，为此，我们提出一种用于梨子种植的采摘装置。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种用于梨子种植的采摘装置，可对梨子进行阻挡方便采摘，并且对梨子有良好的防护效果，同时其下端开设有开口，方便树叶或其他异物的流出，使用便利性好，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于梨子种植的采摘装置，包括手柄和收合单元；

3、手柄：其左端设有支撑圈，支撑圈的上端设有锥形套，锥形套外弧面的上端开设有均匀分布的u型槽，支撑圈的下端设有网套；

4、收合单元：设置于网套的下端，在采摘的过程中，可以通过锥形套和u型槽对梨子进行牵拉，方便梨子的采摘，同时泡沫条、l型橡胶条和橡胶块可以对梨子进行防护，避免产生磕伤，使用方便，且采摘效果好，同时其网套下端可以阻挡梨子的流出，并且方便树叶其他杂物的流出，进而采摘人员不需要对其进行清理，并且开口大小调节方便，使用便利性好。

5、进一步的，所述收合单元包括菱形架，所述菱形架设置于网套的下端，可以对网套下端的大小进行控制。

6、进一步的，所述收合单元还包括转轴、挡片、螺母块和双向丝杆，所述转轴对称转动连接于菱形架的前端，转轴的上端均设有挡片，挡片均位于菱形架的上表面，转轴的下端均设有螺母块，两个螺母块之间螺纹连接有双向丝杆，可以对菱形架的形状进行调节。

7、进一步的，所述收合单元还包括手轮，所述手轮设置于双向丝杆的左端，方便双向丝杆的驱动。

8、进一步的，所述菱形架的上表面设有均匀分布的泡沫条，泡沫条均位于网套的内部，对梨子进行防护。

9、进一步的，所述手柄的左端设有橡胶套，提升采摘人员握持时的舒适度。

10、进一步的，所述锥形套的上表面设有均匀分布的橡胶块，锥形套的内弧壁上设有均匀分布倒置的l型橡胶条，可以对梨子进行保护。

11、与现有技术相比，本实用新型的有益效果是：本用于梨子种植的采摘装置，具有以下好处：

12、1、使用时手持手柄外部的橡胶套，然后对手柄和支撑圈进行控制，支撑圈带动锥形套同步移动，将锥形套移动到梨子的外部，然后使梨柄从u型槽通过，然后对锥形套进行拉动，倒置的l型橡胶条防止梨子从锥形套的内部移出，进而梨子受力其梨柄与树枝分离，然后梨子将下落到网套的内部，其下方的菱形架的开口较小将限制梨子的流出，泡沫条防止菱形架磕伤梨子，在采摘的过程中，可以通过锥形套和u型槽对梨子进行牵拉，梨子不易滑出，方便梨子的采摘，同时泡沫条、l型橡胶条和橡胶块可以对梨子进行防护，避免产生磕伤，使用方便，且采摘效果好。

13、2、在采摘的过程中，落入到网套内部的树叶，可以通过菱形架中部的通孔流出到外部，进而不需要采摘人员清理其内部的树叶，并且在使用前可以根据梨子成品果的大小，对菱形架的开口进行调节，保证在梨子不能通过的条件下，菱形架的通孔可以尽可能的大，进而方便树叶的或其他杂质的流出，菱形架由四个连杆通过四个销轴首尾相连组成的，菱形架内角的角度将会发生变化，前端的两个连杆的夹角不超过九十度，调节时旋转手轮，手轮带动双向丝杆旋转，双向丝杆驱动两个螺母块向相互远离的方向移动，进而螺母块通过转轴带动前端的两个连杆的夹角将增大，进而菱形架中部的通孔将增大，并且连杆的夹角变化的过程中，转轴与菱形架的转孔发生相对转动，其网套下端可以阻挡梨子的流出，并且方便树叶其他杂物的流出，进而采摘人员不需要对其进行清理，并且开口大小调节方便，使用便利性好。

技术特征：

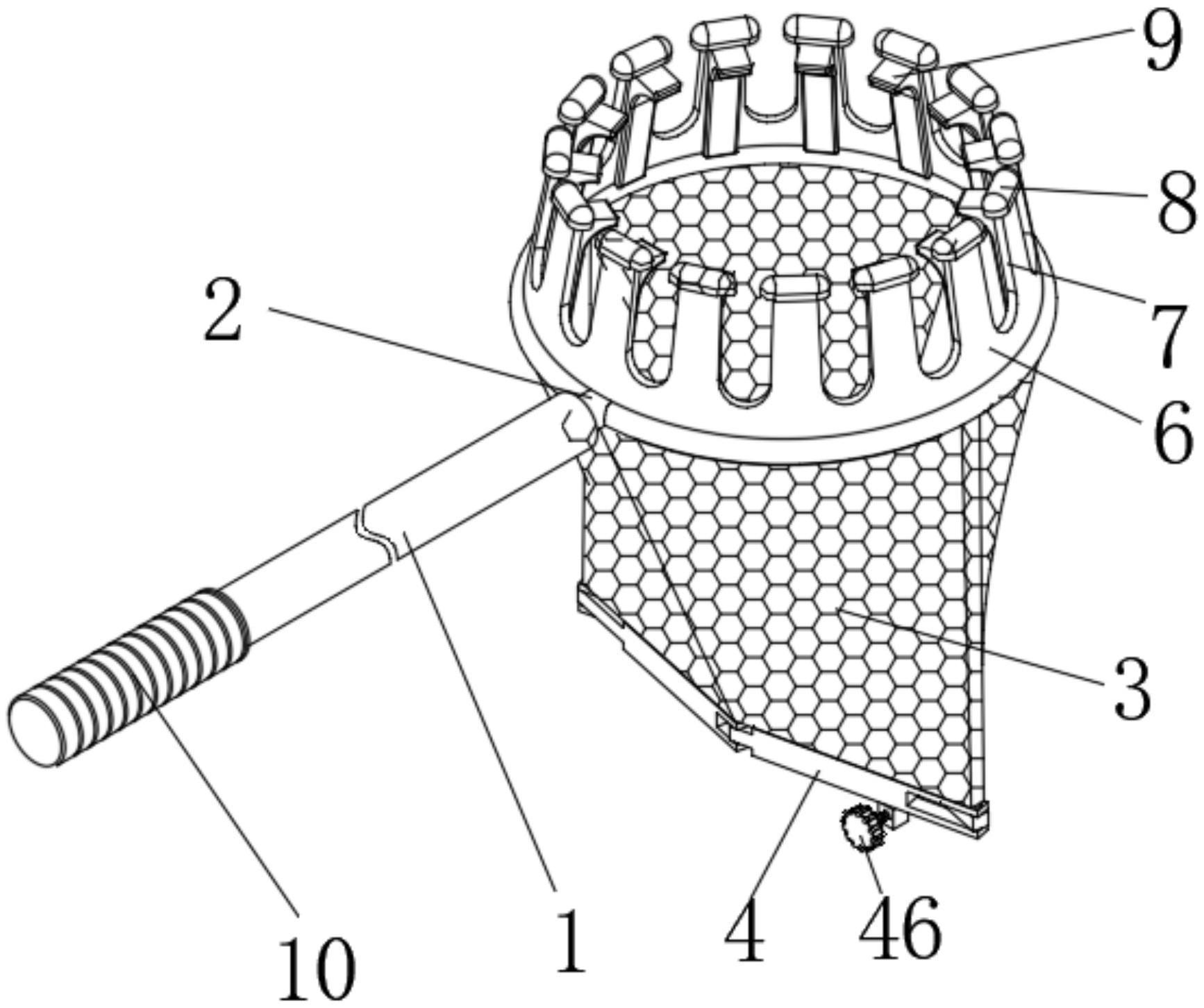

1.一种用于梨子种植的采摘装置，其特征在于：包括手柄(1)和收合单元(4)；

2.根据权利要求1所述的一种用于梨子种植的采摘装置，其特征在于：所述收合单元(4)包括菱形架(41)，所述菱形架(41)设置于网套(3)的下端。

3.根据权利要求2所述的一种用于梨子种植的采摘装置，其特征在于：所述收合单元(4)还包括转轴(42)、挡片(43)、螺母块(44)和双向丝杆(45)，所述转轴(42)对称转动连接于菱形架(41)的前端，转轴(42)的上端均设有挡片(43)，挡片(43)均位于菱形架(41)的上表面，转轴(42)的下端均设有螺母块(44)，两个螺母块(44)之间螺纹连接有双向丝杆(45)。

4.根据权利要求3所述的一种用于梨子种植的采摘装置，其特征在于：所述收合单元(4)还包括手轮(46)，所述手轮(46)设置于双向丝杆(45)的左端。

5.根据权利要求2所述的一种用于梨子种植的采摘装置，其特征在于：所述菱形架(41)的上表面设有均匀分布的泡沫条(5)，泡沫条(5)均位于网套(3)的内部。

6.根据权利要求1所述的一种用于梨子种植的采摘装置，其特征在于：所述手柄(1)的左端设有橡胶套(10)。

7.根据权利要求1所述的一种用于梨子种植的采摘装置，其特征在于：所述锥形套(6)的上表面设有均匀分布的橡胶块(8)，锥形套(6)的内弧壁上设有均匀分布倒置的l型橡胶条(9)。

技术总结
本技术公开了一种用于梨子种植的采摘装置，包括手柄和收合单元；手柄：其左端设有支撑圈，支撑圈的上端设有锥形套，锥形套外弧面的上端开设有均匀分布的U型槽，支撑圈的下端设有网套；收合单元：设置于网套的下端，收合单元包括菱形架，菱形架设置于网套的下端，收合单元还包括转轴、挡片、螺母块和双向丝杆，转轴对称转动连接于菱形架的前端，转轴的上端均设有挡片，挡片均位于菱形架的上表面，转轴的下端均设有螺母块，两个螺母块之间螺纹连接有双向丝杆，该用于梨子种植的采摘装置，可对梨子进行阻挡方便采摘，并且对梨子有良好的防护效果，同时其下端开设有开口，方便树叶或其他异物的流出，使用便利性好。

技术研发人员：朱成友
受保护的技术使用者：六安市友佳农业发展股份有限公司
技术研发日：20221118
技术公布日：2024/1/11
