一种农业育苗用新型种子培育盘的制作方法

本技术涉及农业，具体为一种农业育苗用新型种子培育盘。

背景技术：

1、传统种子培育采用苗圃土地直接培养的方式，这样需要大量的土地进行培植，而在现今土地价值越来越高的情况下，无疑造成了成本的大量提高，现有的育苗使用种子培育盘进行育种，为快捷和大批量生产提供了保证，现有的种子培育盘在使用的过程中需要在将培育盘从培育箱中取出，之后将种子放入培育盘中，并在育种工作结束后将培育盘取出，由于培育箱内蓄积的种子生长所需的营养液和水，使得工作人员取出培育盘时受到的阻力较大，使得工作人员拿起培育盘时出现脱手的情况，从而导致培育盘倾倒甚至与培育箱的内壁碰撞，威胁培育盘内部种苗的安全。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种农业育苗用新型种子培育盘，解决了工作人员取出培育盘时受到的阻力较大，使得工作人员拿起培育盘时容易出现脱手的情况，从而导致培育盘倾倒甚至与培育箱的内壁碰撞，威胁培育盘内部种苗安全的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种农业育苗用新型种子培育盘，包括培育盘本体，培育盘本体的左右两侧均固定连接有一组连接板，所述连接板远离培育盘本体的一侧设置有把手，所述把手靠近连接板的一侧固定连接有两组旋转轴且连接板的底部开设有两组与旋转轴外表面转动连接的旋转槽，所述培育盘本体的下方设置有用于固定在培育箱底部内壁上的安装框，所述安装框的内壁等距固定连接有三组加固板且加固板的顶部开设有透水槽，所述安装框的上方设置有两组匚型板且匚型板的内壁与培育盘本体的外表面固定连接，所述安装框和加固板的顶部均开设有两组与匚型板外表面相接触的定位槽，所述连接板的前后两侧分别与两组匚型板的相对侧固定连接，所述连接板的顶部开设有连接孔，连接孔的内壁转动连接有螺纹柱，所述螺纹柱的外表面螺纹连接有升降板，所述升降板底部的前后两侧均固定连接有一组插柱，所述插柱的下方设置有延伸板，所述延伸板靠近安装框的一侧与安装框的外表面固定连接，所述延伸板的顶部开设有供插柱穿过的插孔。

5、优选的，两组所述连接板的背对侧均固定连接有两组限位块，限位块的底部与其下方把手的顶部相接触。

6、优选的，所述插柱和延伸板的底部均与安装框的底部位于同一水平面上。

7、优选的，所述螺纹柱的底端转动连接有托块，两组托块的相对侧分别与培育盘本体的左右两侧固定连接。

8、优选的，两组所述升降板的相对侧均与培育盘本体的外表面滑动连接，把手的底部开设有宽度大于两组插柱背对侧之间距离的防撞槽。

9、优选的，所述安装框和加固板上定位槽的前后两侧内壁和底部内壁均与匚型板的外表面相接触。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种农业育苗用新型种子培育盘，具备以下有益效果：

12、1、该农业育苗用新型种子培育盘，通过设置匚型板和安装框，使得工作人员将安装框固定安装在培育箱内部，在进行培育工作时，培育盘本体与培育箱的内壁之间保持距离，以减小培育箱内部营养液和自来水对培育盘本体的影响，并且匚型板抵住安装框上定位槽的内壁，以便维持培育盘本体与安装框之间的相对稳定，提高了装置的稳定性。

13、2、该农业育苗用新型种子培育盘，通过设置升降板和插柱，并在延伸板上开设插孔以供插柱穿过，使得工作人员转动螺纹柱时，升降板带动插柱下降，从而使插柱抵住培育箱的底部内壁，同时插孔的内壁抵住插柱的外表面，以便插柱为升降板和培育盘本体提供支撑，进一步提高培育盘本体在培育工作的稳定。

14、3、该农业育苗用新型种子培育盘，通过设置连接板对两组匚型板进行连接，以便维持两组匚型板之间的相对稳定，并设置升降板抵住培育盘本体的外表面，使得升降板的运动轨迹被限制，以防升降板跟随螺纹柱转动，从而确保升降板带动插柱运动。

技术特征：

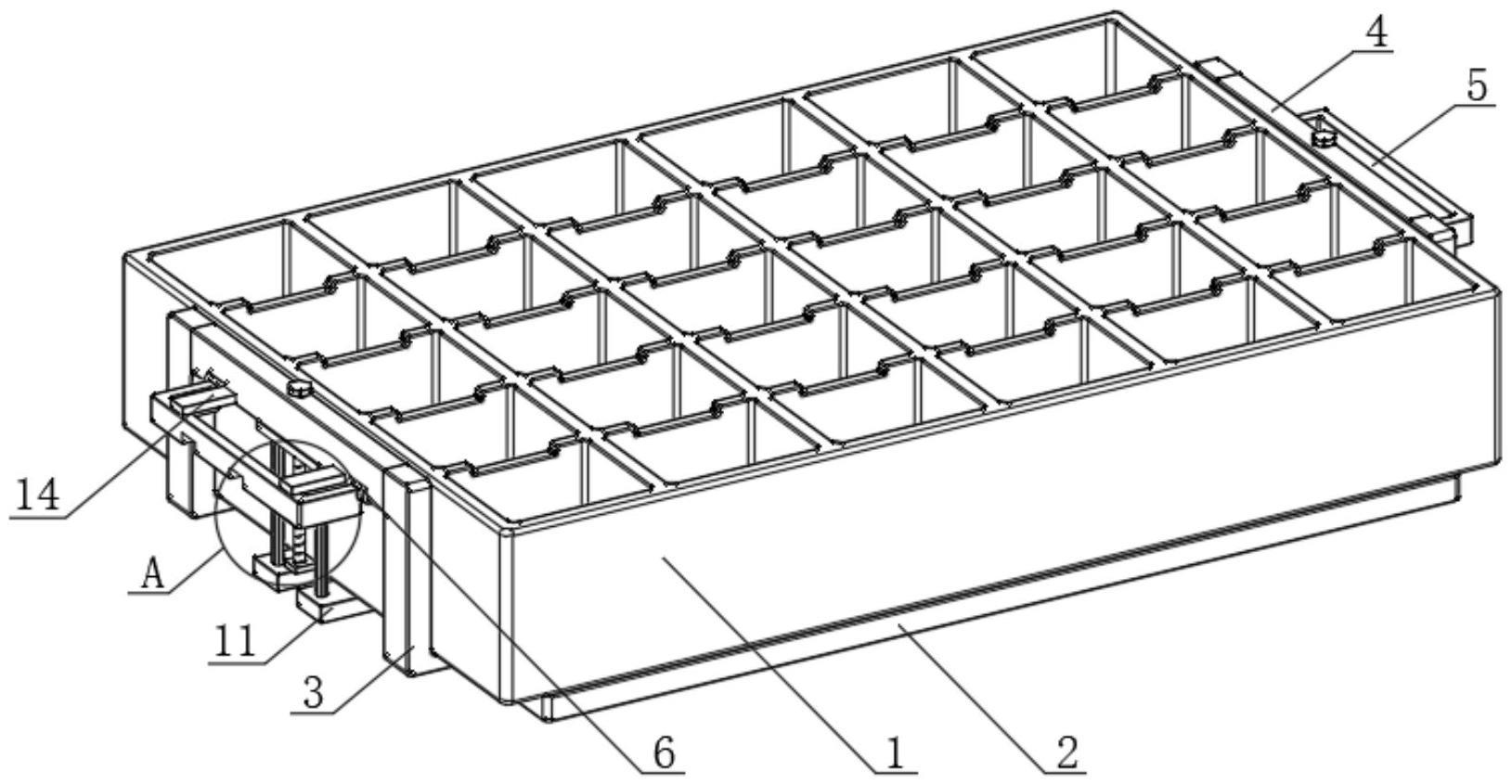

1.一种农业育苗用新型种子培育盘，包括培育盘本体(1)，培育盘本体(1)的左右两侧均固定连接有一组连接板(4)，其特征在于：所述连接板(4)远离培育盘本体(1)的一侧设置有把手(5)，所述把手(5)靠近连接板(4)的一侧固定连接有两组旋转轴(6)且连接板(4)的底部开设有两组与旋转轴(6)外表面转动连接的旋转槽，所述培育盘本体(1)的下方设置有用于固定在培育箱底部内壁上的安装框(2)，所述安装框(2)的内壁等距固定连接有三组加固板(12)且加固板(12)的顶部开设有透水槽(13)，所述安装框(2)的上方设置有两组匚型板(3)且匚型板(3)的内壁与培育盘本体(1)的外表面固定连接，所述安装框(2)和加固板(12)的顶部均开设有两组与匚型板(3)外表面相接触的定位槽，所述连接板(4)的前后两侧分别与两组匚型板(3)的相对侧固定连接，所述连接板(4)的顶部开设有连接孔，连接孔的内壁转动连接有螺纹柱(7)，所述螺纹柱(7)的外表面螺纹连接有升降板(9)，所述升降板(9)底部的前后两侧均固定连接有一组插柱(10)，所述插柱(10)的下方设置有延伸板(11)，所述延伸板(11)靠近安装框(2)的一侧与安装框(2)的外表面固定连接，所述延伸板(11)的顶部开设有供插柱(10)穿过的插孔。

2.根据权利要求1所述的一种农业育苗用新型种子培育盘，其特征在于：两组所述连接板(4)的背对侧均固定连接有两组限位块(14)，限位块(14)的底部与其下方把手(5)的顶部相接触。

3.根据权利要求1所述的一种农业育苗用新型种子培育盘，其特征在于：所述插柱(10)和延伸板(11)的底部均与安装框(2)的底部位于同一水平面上。

4.根据权利要求1所述的一种农业育苗用新型种子培育盘，其特征在于：所述螺纹柱(7)的底端转动连接有托块(8)，两组托块(8)的相对侧分别与培育盘本体(1)的左右两侧固定连接。

5.根据权利要求1所述的一种农业育苗用新型种子培育盘，其特征在于：两组所述升降板(9)的相对侧均与培育盘本体(1)的外表面滑动连接，把手(5)的底部开设有宽度大于两组插柱(10)背对侧之间距离的防撞槽。

6.根据权利要求1所述的一种农业育苗用新型种子培育盘，其特征在于：所述安装框(2)和加固板(12)上定位槽的前后两侧内壁和底部内壁均与匚型板(3)的外表面相接触。

技术总结
本技术涉及农业技术领域，且公开了一种农业育苗用新型种子培育盘，包括培育盘本体，培育盘本体的左右两侧均固定连接有一组连接板，连接板远离培育盘本体的一侧设置有把手，把手靠近连接板的一侧固定连接有两组旋转轴且连接板的底部开设有两组与旋转轴外表面转动连接的旋转槽。该农业育苗用新型种子培育盘，通过设置匚型板和安装框，使得工作人员将安装框固定安装在培育箱内部，在进行培育工作时，培育盘本体与培育箱的内壁之间保持距离，以减小培育箱内部营养液和自来水对培育盘本体的影响，并且匚型板抵住安装框上定位槽的内壁，以便维持培育盘本体与安装框之间的相对稳定，提高了装置的稳定性。

技术研发人员：请求不公布姓名
受保护的技术使用者：潘明树
技术研发日：20221125
技术公布日：2024/1/12
