一种湿度可控的菌种培养箱的制作方法

本技术属于菌种培养，尤其涉及一种湿度可控的菌种培养箱。

背景技术：

1、食用菌作为一种可供人类食用的大型真菌，因其美味可口被人们所喜爱，目前各种菌类食品也得到了快速的发展，极大丰富了居民的物质生活，而在自然界里，食用菌都不是单独存在的，而是和许多细菌、放射菌和霉菌等寄居在一起，在培养菌类食品时，需要先进行菌种分离把食用菌挑选出来，然后再对食用菌进行培养得到优良菌种，然后再进行大量繁殖形成产业化。

2、现有的菌种培养箱在对菌种进行加湿处理中，一般是由主管道输送至分支管道中，然后通过分支管道上的多个雾化喷头对菌种进行喷淋加湿，由于分支管道设置有一定的长度，其水流会先从主管道较近的雾化喷头喷出，导致其对菌种的喷淋水分较为不均，从而对菌种的加湿效果和培养效果造成影响，需要进行一定的改进。

技术实现思路

1、本实用新型的目的在于：为了解决现有的菌种培养箱在对菌种进行加湿处理中，一般是由主管道输送至分支管道中，然后通过分支管道上的多个雾化喷头对菌种进行喷淋加湿，由于分支管道设置有一定的长度，其水流会先从主管道较近的雾化喷头喷出，导致其对菌种的喷淋水分较为不均，从而对菌种加湿效果和培养效果造成影响的问题，而提出的一种湿度可控的菌种培养箱。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种湿度可控的菌种培养箱，包括箱体，所述箱体的一侧通过合页转动连接有盖板，所述箱体的内部底侧固定连接有支撑台，所述支撑台的下方设置有储水箱，所述储水箱的一侧设置有消毒组件，所述消毒组件的上方两侧均设置有喷淋组件，所述喷淋组件设置在支撑台的上方；

4、所述喷淋组件包括安装块，所述安装块的一侧与箱体的内侧壁固定连接，所述安装块的内部开设有第一内腔，所述第一内腔的一侧呈线性分布有多个出风口，所述出风口的内部一侧固定连接有固定块，所述固定块的一侧固定连接有t型连接块，所述t型连接块上套设有弹性阀片，所述弹性阀片的另一侧设置有多个第一通孔，第一通孔位于固定块的内部。

5、作为上述技术方案的进一步描述：

6、所述第一内腔的底部设置有多个雾化喷头，雾化喷头的底部通过第二通孔连通有环形内腔，所述环形内腔位于支撑台的内部。

7、作为上述技术方案的进一步描述：

8、所述储水箱的一侧连通有进水管，所述进水管的另一侧连通有水泵，所述水泵的底部通过支撑块与箱体的内侧壁固定连接，所述水泵的另一侧连通有出水管，所述出水管的另一端与环形内腔相连通。

9、作为上述技术方案的进一步描述：

10、所述支撑台的顶部四角均固定连接有固定杆，所述固定杆上固定连接有多个放置板，所述支撑台的一侧连通有排水管，所述排水管的另一侧与储水箱相连通，所述储水箱的另一侧连通有进液管，进液管上设置有开关阀，所述排水管上设置有单向阀。

11、作为上述技术方案的进一步描述：

12、所述消毒组件包括斜形叶片，所述斜形叶片设置在进水管的内部，所述斜形叶片的内部固定连接有转轴，所述转轴转动设置在进水管的内部，所述转轴的顶端延伸至进水管的外侧后固定连接有凸轮，所述凸轮的一侧设置有竖板，所述竖板的另一侧固定连接有消毒气囊，所述消毒气囊的另一侧与储水箱的外侧壁固定连接。

13、作为上述技术方案的进一步描述：

14、所述消毒气囊的两侧均设置有多个弹簧，弹簧的两侧分别与竖板和储水箱的外侧壁固定连接，所述消毒气囊的一侧连通有出气管，所述出气管的另一端与储水箱相连通，所述消毒气囊的另一侧连通有进气管，所述进气管的另一端延伸至箱体的外侧后连通有消毒液储存箱，所述消毒液储存箱的底部与箱体的顶部固定连接，所述进气管和出气管上均设置有单向阀，所述箱体的内部顶侧设置有湿度传感器。

15、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

16、1、本实用新型中，将待培养的菌种放置到放置板上，手动合上盖板，当箱体内部湿度未达到设定值时，通过水泵将储水箱内部的液体输送至环形内腔的内部，然后通过雾化喷头喷入到第一内腔的内部，当第一内腔的内部压力大于弹性阀片的开启值时，此时液体会通过第一通孔和出风口喷出，对放置板上的菌种进行加湿，防止缺乏水分对其培养生长环境造成影响，同时通过设置的弹性阀片防止第一内腔内部的雾化液体直接通过底部的出风口喷出，导致箱体内部顶侧的雾化液体较少，进而对箱体内部顶侧的菌种培养造成影响，且同时保证了箱体内部加湿的一致性，防止其产生加湿不均匀，从而辅助保证了菌种培养的成活率。

17、2、本实用新型中，进水管内部的水源在流动过程中会带动斜形叶片、转轴和凸轮转动，将消毒气囊内部含有消毒液的气体输送至储水箱的内部，对其内部水源进行消毒杀菌处理，防止长时间储水箱的内部水源滋生细菌，在加湿处理中将含有细菌的水源喷到菌种中，进而防止对菌种培养的成活率造成影响，进一步提高了产品在培养时的安全性。

技术特征：

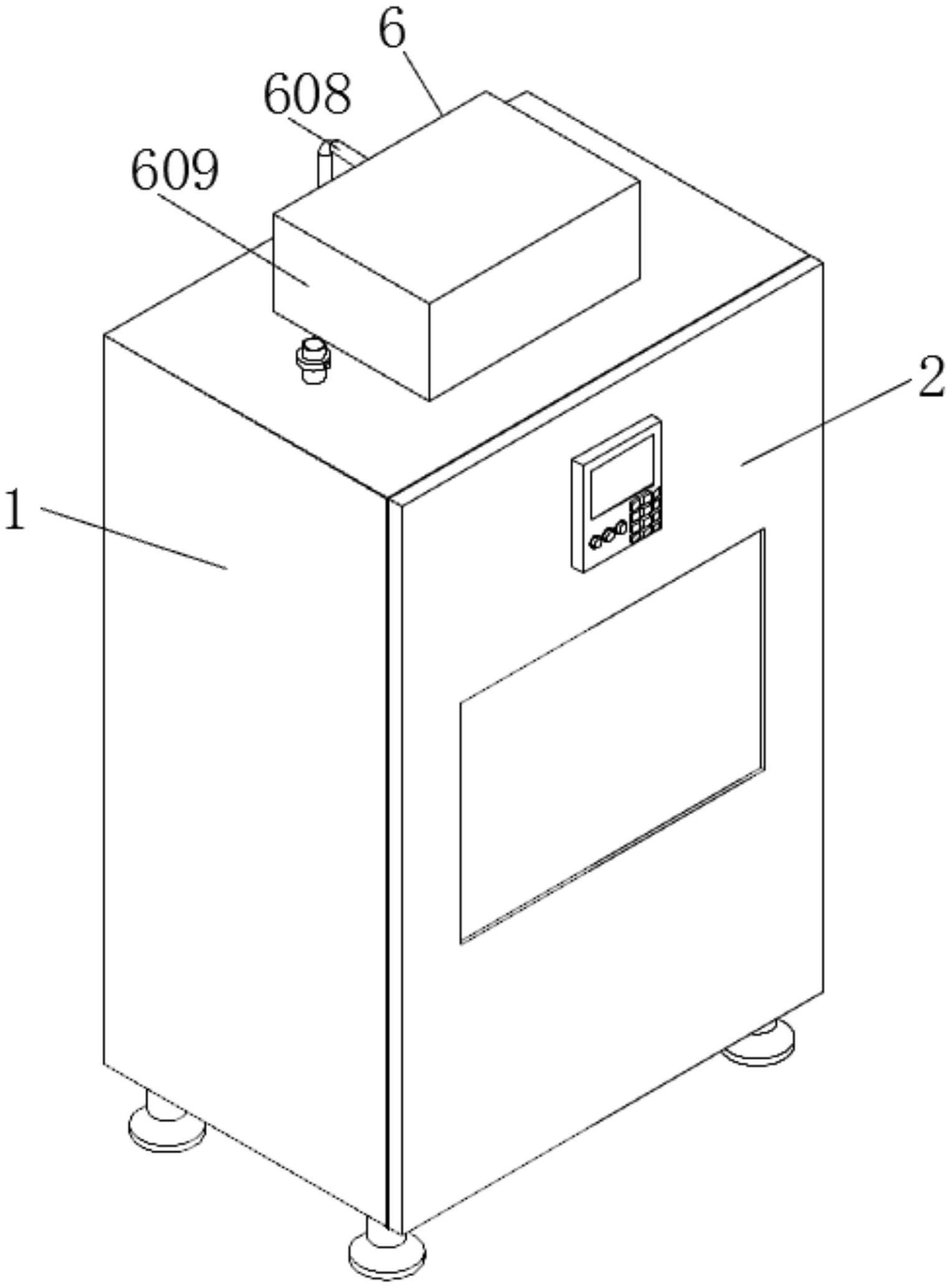

1.一种湿度可控的菌种培养箱，包括箱体(1)，其特征在于，所述箱体(1)的一侧通过合页转动连接有盖板(2)，所述箱体(1)的内部底侧固定连接有支撑台(3)，所述支撑台(3)的下方设置有储水箱(4)，所述储水箱(4)的一侧设置有消毒组件(6)，所述消毒组件(6)的上方两侧均设置有喷淋组件(8)，所述喷淋组件(8)设置在支撑台(3)的上方；

2.根据权利要求1所述的一种湿度可控的菌种培养箱，其特征在于，所述第一内腔(802)的底部设置有多个雾化喷头(803)，雾化喷头(803)的底部通过第二通孔连通有环形内腔(10)，所述环形内腔(10)位于支撑台(3)的内部。

3.根据权利要求1所述的一种湿度可控的菌种培养箱，其特征在于，所述储水箱(4)的一侧连通有进水管(5)，所述进水管(5)的另一侧连通有水泵(7)，所述水泵(7)的底部通过支撑块与箱体(1)的内侧壁固定连接，所述水泵(7)的另一侧连通有出水管(9)，所述出水管(9)的另一端与环形内腔(10)相连通。

4.根据权利要求1所述的一种湿度可控的菌种培养箱，其特征在于，所述支撑台(3)的顶部四角均固定连接有固定杆(11)，所述固定杆(11)上固定连接有多个放置板(12)，所述支撑台(3)的一侧连通有排水管(13)，所述排水管(13)的另一侧与储水箱(4)相连通。

5.根据权利要求1所述的一种湿度可控的菌种培养箱，其特征在于，所述消毒组件(6)包括斜形叶片(601)，所述斜形叶片(601)设置在进水管(5)的内部，所述斜形叶片(601)的内部固定连接有转轴(602)，所述转轴(602)的顶端延伸至进水管(5)的外侧后固定连接有凸轮(603)，所述凸轮(603)的一侧设置有竖板(604)，所述竖板(604)的另一侧固定连接有消毒气囊(605)，所述消毒气囊(605)的另一侧与储水箱(4)的外侧壁固定连接。

6.根据权利要求5所述的一种湿度可控的菌种培养箱，其特征在于，所述消毒气囊(605)的两侧均设置有多个弹簧(606)，弹簧(606)的两侧分别与竖板(604)和储水箱(4)的外侧壁固定连接，所述消毒气囊(605)的一侧连通有出气管(607)，所述出气管(607)的另一端与储水箱(4)相连通，所述消毒气囊(605)的另一侧连通有进气管(608)，所述进气管(608)的另一端延伸至箱体(1)的外侧后连通有消毒液储存箱(609)，所述消毒液储存箱(609)的底部与箱体(1)的顶部固定连接。

技术总结
本技术公开了一种湿度可控的菌种培养箱，属于菌种培养技术领域，包括箱体，所述箱体的一侧通过合页转动连接有盖板。本技术中，将待培养的菌种放置到放置板上，水泵将储水箱内部的液体通过雾化喷头喷入到第一内腔的内部，当第一内腔的内部压力大于弹性阀片的开启值时，此时液体会通过第一通孔和出风口喷出，对放置板上的菌种进行加湿，防止缺乏水分对其培养生长环境造成影响，同时通过设置的弹性阀片防止第一内腔内部的雾化液体直接通过底部的出风口喷出，导致箱体内部顶侧的雾化液体较少，进而对箱体内部顶侧的菌种培养造成影响，且同时保证了箱体内部加湿的一致性，防止其产生加湿不均匀，从而辅助保证了菌种培养的成活率。

技术研发人员：黄天宇,董祥斌
受保护的技术使用者：上海永大菌业有限公司
技术研发日：20221128
技术公布日：2024/1/12
