一种养牛棚自动给水装置的制作方法

本技术涉及畜牧养殖的，具体为一种养牛棚自动给水装置。

背景技术：

1、目前多数养牛棚采用水槽沟为牛提供饮水，但水槽沟内所能储存的水是有限的，在牛饮水几次后，水槽沟内的水就见底了，需要人工对饮水进行添加，十分不便，因此出现了带有自动对牛给水的装置，且多采用在牛饮水时通过牛的嘴部引导并施加压力，使饮水从储水箱内向外排水供牛饮水，而由于水源从储水箱内向外排出，储水箱内的水源通过与外部的进水管连接进行进水，储水箱内的饮水用光后还需要人工手动开启外部进水泵进行进水，因此不便于用户的使用。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种养牛棚自动给水装置。

2、本实用新型提供如下技术方案：一种养牛棚自动给水装置，包括存水箱，存水箱的内部为中空状，存水箱外部的下方固定镶嵌有出水管,出水管的内部与存水箱的内部连通，出水管的外部开设有进水槽,进水槽的内部与出水管的内部连通，存水箱外部的上方固定镶嵌有外水管，外水管与外部进水泵进行连接，存水箱的外部设置有连接板,连接板的下端固定连接有梯形铲斗,出水管的上方设置有用于引导给水的控水组件，控水组件通过设置复位组件与连接板进行连接。

3、优选的，所述控水组件包括有阻水管,阻水管活动连接在出水管内部的上方，阻水管的下端为开口状，阻水管的外部开设有通水孔,通水孔与阻水管的内部连通，且通水孔与进水槽的形状大小相同。

4、优选的，所述阻水管的外部固定套接有隔板,隔板活动连接在存水箱的内部，隔板的上端开设有漏水孔,漏水孔的内部与隔板外部的下方连通，且隔板的侧面将外水管进入存水箱内部的出水口进行遮挡。

5、优选的，所述存水箱外部的上方开设有槽,槽的内部与存水箱的内部连通，复位组件包括有横板,横板固定连接在连接板与隔板相靠近的一侧,隔板通过连接板带动在存水箱的内部进行上下移动。

6、优选的，所述复位组件还包括有圆槽,圆槽的内部固定连接有导柱,导柱的另一端固定连接在槽的内壁，且导柱活动套接在横板的内部，导柱的外部活动套接有弹簧,弹簧的上端固定连接有套板,套板活动套接在导柱的外部，且套板远离弹簧的一端位于横板的下方位置。

7、与现有技术相比，本实用新型提供了一种养牛棚自动给水装置，具备以下有益效果：

8、1、该养牛棚自动给水装置，通过在牛的嘴部触碰至梯形铲斗时，牛的嘴部对梯形铲斗向下施加压力，同时梯形铲斗向下带动连接板并使横板与隔板在存水箱的内部向下移动，隔板带动阻水管在存水箱内部下方移动，阻水管带动通水孔与进水槽的位置相通，此时存水箱内部的饮水从进水槽进入通水孔内部并经由通水孔进入出水管的内部向梯形铲斗的内部排出，在对牛给水的同时，隔板在存水箱内部向下移动并脱离外水管的进水口处，从而达到在牛进行自动饮水的同时，外水管向存水箱内部添加饮水，从而达到存水箱内部持续保持饮水量的效果，避免了人工的劳动。

9、2、该养牛棚自动给水装置，通过设置复位组件，在牛的嘴部对梯形铲斗与连接板施加向下压力时，弹簧进行收缩，同时当牛饮水完后，牛的嘴部脱离梯形铲斗，此时弹簧产生弹力带动横板并使连接板与隔板进行复位，此时隔板将外水管的进水口封闭，同时隔板带动阻水管在出水管内部移动并使通水孔与进水槽错位，经由阻水管将存水箱内部的饮水阻挡，避免存水箱内部水源向外排出，保证了饮水的稳定存储状态。

技术特征：

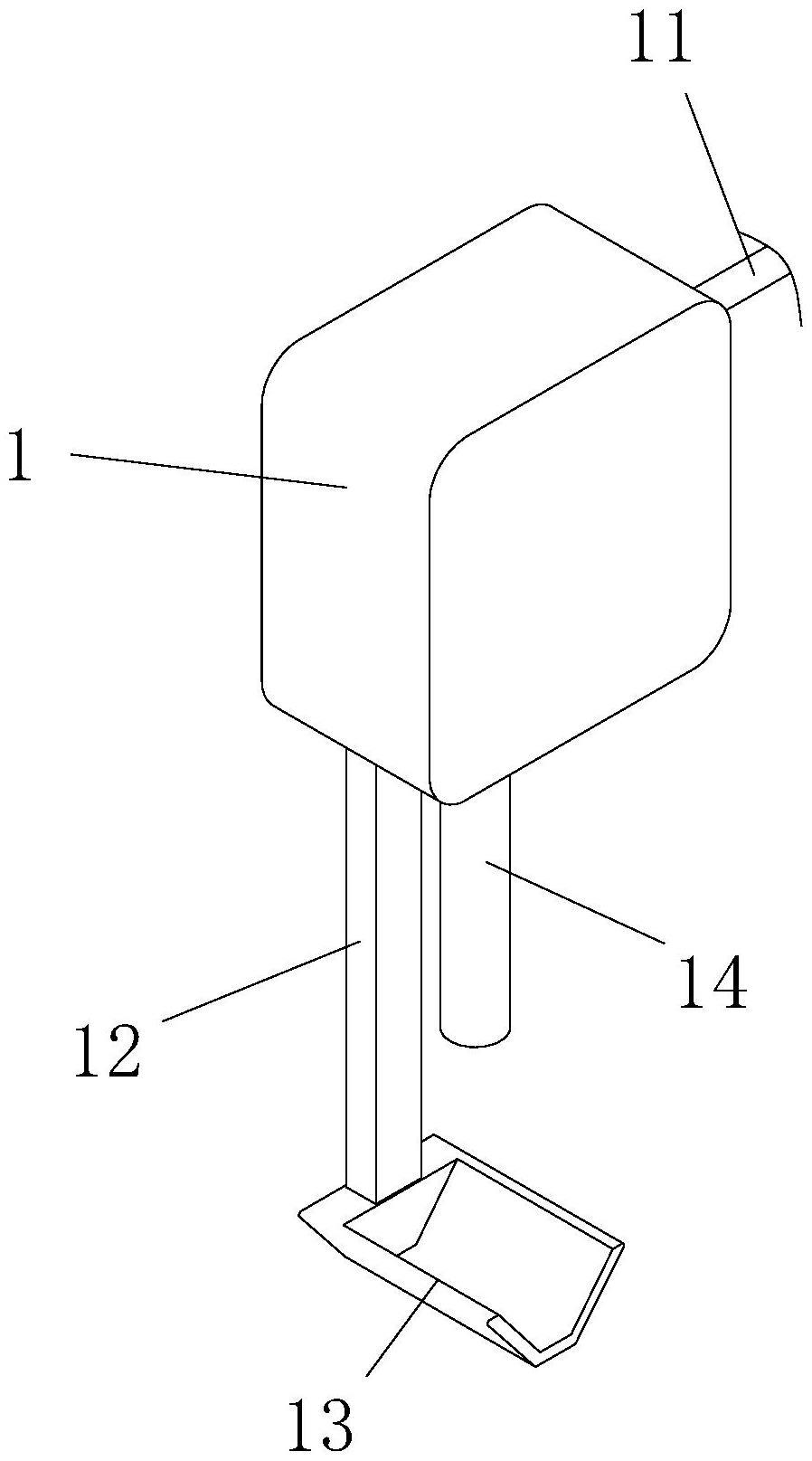

1.一种养牛棚自动给水装置，包括存水箱（1），其特征在于：所述存水箱（1）的内部为中空状，存水箱（1）外部的下方固定镶嵌有出水管（14）,出水管（14）的内部与存水箱（1）的内部连通，出水管（14）的外部开设有进水槽（15）,进水槽（15）的内部与出水管（14）的内部连通，存水箱（1）外部的上方固定镶嵌有外水管（11），外水管（11）与外部进水泵进行连接，存水箱（1）的外部设置有连接板（12）,连接板（12）的下端固定连接有梯形铲斗（13）,出水管（14）的上方设置有用于引导给水的控水组件，控水组件通过设置复位组件与连接板（12）进行连接。

2.根据权利要求1所述的一种养牛棚自动给水装置，其特征在于：所述控水组件包括有阻水管（23）,阻水管（23）活动连接在出水管（14）内部的上方，阻水管（23）的下端为开口状，阻水管（23）的外部开设有通水孔（24）,通水孔（24）与阻水管（23）的内部连通，且通水孔（24）与进水槽（15）的形状大小相同。

3.根据权利要求2所述的一种养牛棚自动给水装置，其特征在于：所述阻水管（23）的外部固定套接有隔板（21）,隔板（21）活动连接在存水箱（1）的内部，隔板（21）的上端开设有漏水孔（22）,漏水孔（22）的内部与隔板（21）外部的下方连通，且隔板（21）的侧面将外水管（11）进入存水箱（1）内部的出水口进行遮挡。

4.根据权利要求1或3所述的一种养牛棚自动给水装置，其特征在于：所述存水箱（1）外部的上方开设有槽（16）,槽（16）的内部与存水箱（1）的内部连通，复位组件包括有横板（31）,横板（31）固定连接在连接板（12）与隔板（21）相靠近的一侧,隔板（21）通过连接板（12）带动在存水箱（1）的内部进行上下移动。

5.根据权利要求4所述的一种养牛棚自动给水装置，其特征在于：所述复位组件还包括有圆槽（35）,圆槽（35）的内部固定连接有导柱（34）,导柱（34）的另一端固定连接在槽（16）的内壁，且导柱（34）活动套接在横板（31）的内部，导柱（34）的外部活动套接有弹簧（33）,弹簧（33）的上端固定连接有套板（32）,套板（32）活动套接在导柱（34）的外部，且套板（32）远离弹簧（33）的一端位于横板（31）的下方位置。

技术总结
本技术涉及畜牧养殖的技术领域，且公开了一种养牛棚自动给水装置，包括存水箱，存水箱外部的下方固定镶嵌有出水管,出水管的外部开设有进水槽,存水箱的外部设置有连接板,连接板的下端固定连接有梯形铲斗,出水管的上方设置有用于引导给水的控水组件，控水组件通过设置复位组件与连接板进行连接，牛的嘴部对梯形铲斗向下施加压力，同时梯形铲斗向下带动连接板并使横板与隔板在存水箱的内部向下移动，隔板带动阻水管在存水箱内部下方移动，在对牛给水的同时，隔板在存水箱内部向下移动并脱离外水管的进水口处，从而达到在牛进行自动饮水的同时，外水管向存水箱内部添加饮水，从而达到存水箱内部持续保持饮水量的效果，避免了人工的劳动。

技术研发人员：杜鑫
受保护的技术使用者：新疆华丹原牧农业科技有限公司
技术研发日：20221128
技术公布日：2024/1/12
