一种新型半自动滴管压差施肥车的制作方法

本技术是一种新型半自动滴管压差施肥车，属于施肥车。

背景技术：

1、滴灌施肥技术是滴灌的特色和优势，能产生良好的经济生态效益，目前我国最常见的滴灌施肥装置是压差式施肥罐，价格低廉，操作简单，很受农户欢迎。

2、中国专利号cn205623215u公开了一种轻小型半自动滴灌压差施肥车，通过plc控制器从而实现压差施肥的自动化和智能化，且整个施肥过程操作简单，在实际使用灌溉过程中，地面通常处于崎岖不平的状态，而该设计无法调整底板的高度，使得小车行进过程中容易卡住，实用性欠佳，现在急需一种新型半自动滴管压差施肥车来解决上述出现的问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种新型半自动滴管压差施肥车，以解决上述背景技术中提出的问题，本实用新型结构合理，通过增设转动电机、螺纹杆以及连接套件，使得可以调整底板与地面之间的高度，从而便于小车在崎岖的路面行进。

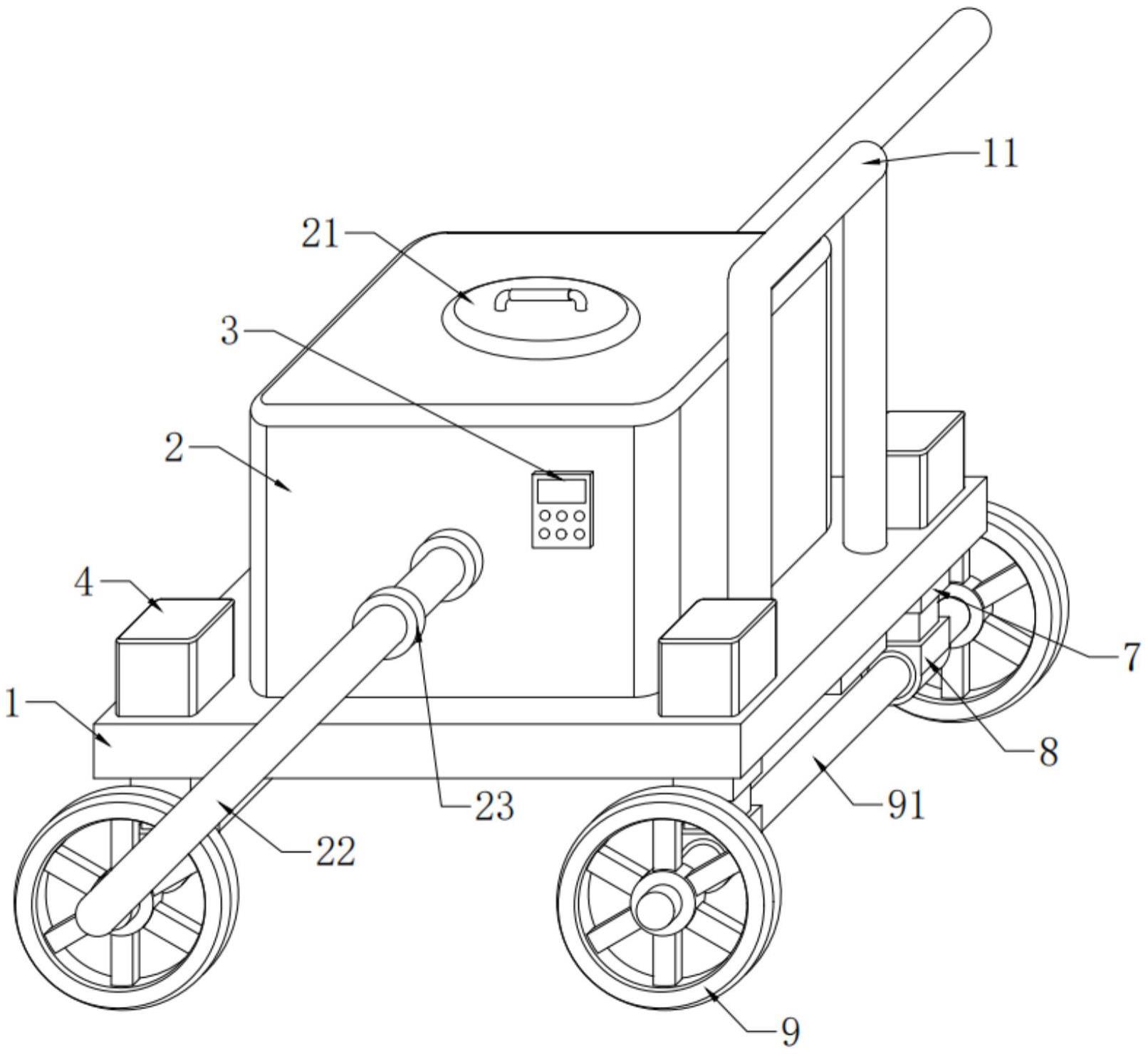

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新型半自动滴管压差施肥车，包括底板、压差施肥罐、控制面板、防护外壳、转动电机、螺纹柱、限位套件、连接套件以及移动轮，所述底板上端面安装有压差施肥罐，所述压差施肥罐前端面安装有控制面板，所述底板上端面安装有防护外壳，所述防护外壳内部安装有转动电机，所述转动电机下方设置有螺纹柱，所述底板下端面安装有限位套件，所述限位套件下端面设置有连接套件，所述底板下方设置有移动轮。

3、进一步地，所述底板上端面右侧安装有扶手，所述压差施肥罐上端面安装有顶盖，所述压差施肥罐前端面以及后端面均等规格安装有施肥管，所述施肥管内部安装有电磁阀，所述电磁阀输入端通过导线与控制面板输出端电性相接。

4、进一步地，所述防护外壳等规格设置有四组，四组所述防护外壳分别设置在底板上端面的四个角落。

5、进一步地，所述转动电机等规格设置有四组，所述转动电机输入端通过导线与控制面板输出端电性相接，所述转动电机下端面卡装有电机轴，所述电机轴通过外界连接器与螺纹柱上端面相连接。

6、进一步地，所述连接套件上端面焊接有滑块，所述滑块沿限位套件内壁紧密滑动，所述滑块内部开设有螺纹槽，所述螺纹槽与螺纹柱相啮合。

7、进一步地，所述连接套件内部设置有固定轴承，所述移动轮等规格设置有四组，所述移动轮内部卡装有连接轴，所述连接轴通过固定轴承与连接套件相连接。

8、本实用新型的有益效果：本实用新型的一种新型半自动滴管压差施肥车，因本实用新型添加了转动电机、螺纹柱、连接套件以及移动轮，使用人员可以通过控制面板控制转动电机开启，转动电机通过电机轴带动螺纹柱旋转，由于螺纹柱与螺纹槽相啮合，螺纹柱的旋转带动滑块沿限位套件内壁紧密滑动，同时带动连接套件以及移动轮向下移动，从而抬高底板与地面之间的距离，避免崎岖的路面对小车前进造成影响，该设计较对比文件对于崎岖路面的适应程度提升了至少40％。

技术特征：

1.一种新型半自动滴管压差施肥车，包括底板、压差施肥罐、控制面板、防护外壳、转动电机、螺纹柱、限位套件、连接套件以及移动轮，其特征在于：所述底板上端面安装有压差施肥罐，所述压差施肥罐前端面安装有控制面板，所述底板上端面安装有防护外壳，所述防护外壳内部安装有转动电机，所述转动电机下方设置有螺纹柱，所述底板下端面安装有限位套件，所述限位套件下端面设置有连接套件，所述底板下方设置有移动轮。

2.根据权利要求1所述的一种新型半自动滴管压差施肥车，其特征在于：所述底板上端面右侧安装有扶手，所述压差施肥罐上端面安装有顶盖，所述压差施肥罐前端面以及后端面均等规格安装有施肥管，所述施肥管内部安装有电磁阀，所述电磁阀输入端通过导线与控制面板输出端电性相接。

3.根据权利要求1所述的一种新型半自动滴管压差施肥车，其特征在于：所述防护外壳等规格设置有四组，四组所述防护外壳分别设置在底板上端面的四个角落。

4.根据权利要求1所述的一种新型半自动滴管压差施肥车，其特征在于：所述转动电机等规格设置有四组，所述转动电机输入端通过导线与控制面板输出端电性相接，所述转动电机下端面卡装有电机轴，所述电机轴通过外界连接器与螺纹柱上端面相连接。

5.根据权利要求1所述的一种新型半自动滴管压差施肥车，其特征在于：所述连接套件上端面焊接有滑块，所述滑块沿限位套件内壁紧密滑动，所述滑块内部开设有螺纹槽，所述螺纹槽与螺纹柱相啮合。

6.根据权利要求1所述的一种新型半自动滴管压差施肥车，其特征在于：所述连接套件内部设置有固定轴承，所述移动轮等规格设置有四组，所述移动轮内部卡装有连接轴，所述连接轴通过固定轴承与连接套件相连接。

技术总结
本技术提供一种新型半自动滴管压差施肥车，包括底板、压差施肥罐、控制面板、防护外壳、转动电机、螺纹柱、限位套件、连接套件以及移动轮，底板上端面安装有压差施肥罐，压差施肥罐前端面安装有控制面板，底板上端面安装有防护外壳，防护外壳内部安装有转动电机，转动电机下方设置有螺纹柱，底板下端面安装有限位套件，限位套件下端面设置有连接套件，底板下方设置有移动轮，该设计解决了原有半自动滴管压差施肥车不具备调节底板高度的问题，本技术结构合理，通过增设转动电机、螺纹杆以及连接套件，使得可以调整底板与地面之间的高度，从而便于小车在崎岖的路面行进。

技术研发人员：牛文涛,王蕊
受保护的技术使用者：甘肃建投惠林生态科技有限责任公司泾川分公司
技术研发日：20221205
技术公布日：2024/1/11
