一种循环式渔获物分拣装置的制作方法

本技术涉及鱼获分拣,尤其涉及一种循环式渔获物分拣装置。


背景技术:

1、现有的渔获物分拣装置设置成流道形式,在流道内安装用于层层分筛渔获物的格栅板,格栅板中空隙的大小沿流道水流方向递减,格栅板可插拔的布置在流道内,利用渔获物随水流的定向游动,根据渔获物的体积大小进行分拣,分拣之后即对渔获物进行单个的称测。

2、这种渔获物的分拣方式使得渔获物能够始终处于水内,能够避免渔获物的缺氧死亡;但是,在操作渔获物时,当穿过格栅板的渔获物称测完毕后,需要对被格栅板挡住的渔获物进行分拣,而分拣设备布置在流道的尾端,因此需要人工将流道内的格栅板拔出,将被格栅板阻隔的渔获物可随水流至流道的尾端进行分拣;这样便存在两个问题,首先格栅板安装稳定,将格栅板拔出费时费力,其次,重新安装格栅板不易,格栅板随意丢放在地面,无收纳,易被损坏。


技术实现思路

1、针对现有技术中所存在的不足,本实用新型提供了一种循环式渔获物分拣装置,其解决了现有技术中存在的格栅板安装和拆卸过程繁琐,而且格栅板无收纳结构,易导致格栅板损坏的问题。

2、根据本实用新型的实施例,一种循环式渔获物分拣装置,包括倾斜布置的溜鱼槽、布置于溜鱼槽顶端的进鱼槽和一端与溜鱼槽底端连通的排鱼槽,溜鱼槽内转动设置有根据渔获物的体型宽度进行分拣的格栅组件,格栅组件沿溜鱼槽内水流方向布置,且格栅组件中的供渔获物穿过的空隙宽度沿水流方向递减,溜鱼槽的底端和顶端之间通过循环管连接,格栅组件成扇形,且格栅组件的两端与溜鱼槽的相对内壁贴合,格栅组件的边缘同轴连接有弧形的齿条,溜鱼槽的顶部转动安装有与齿条啮合的主动齿轮。

3、优选的,所述格栅组件包括转动布置于所述溜鱼槽内底部的安装轴,所述格栅沿安装轴的轴向连接于安装轴的外壁,所述齿条的一端连接于格栅的活动端,所述齿条的另一端通过杆件与安装轴连接,所述齿条所对应的圆心角为钝角。

4、优选的,所述格栅组件的两端均连接有所述齿条,所述溜鱼槽的顶部转动安装有驱动轴,驱动轴的一端与固定于所述溜鱼槽侧壁上的调节电机的输出轴同轴固定连接,驱动轴上对应所述齿条安装有所述主动齿轮。

5、优选的,所述溜鱼槽整体成弧形。

6、优选的,所述循环管与溜鱼槽的连接端位于所述排鱼槽与溜鱼槽的连接端的下游,所述溜鱼槽的底部设置有挡鱼排和滤板,挡鱼排位于所述循环管和排鱼槽之间,滤板位于挡鱼排和所述循环管之间。

7、优选的,所述排鱼槽内等距布置有导流板,导流板的长度方向与所述排鱼槽的长度方向平行,导流板靠近所述溜鱼槽的一端倒角。

8、相比于现有技术,本实用新型具有如下有益效果:

9、1、将格栅组件布置在倾斜的溜鱼槽内,将循环管连接溜鱼槽的两端,使得溜鱼槽内部的水流循环流动,被格栅组件阻隔的渔获物能够保持在水中,避免渔获物在分拣过程中缺氧死亡。

10、2、格栅组件成扇形,连接弧形的齿条,通过与齿条啮合的主动齿轮驱动齿条,带动格栅组件绕其安装轴转动,进而实现放鱼;以电机驱动的格栅组件转动的形式,替代现有的人工搬运格栅,实现相同功能,且提高了工作效率,延长了格栅的使用寿命。



技术特征:

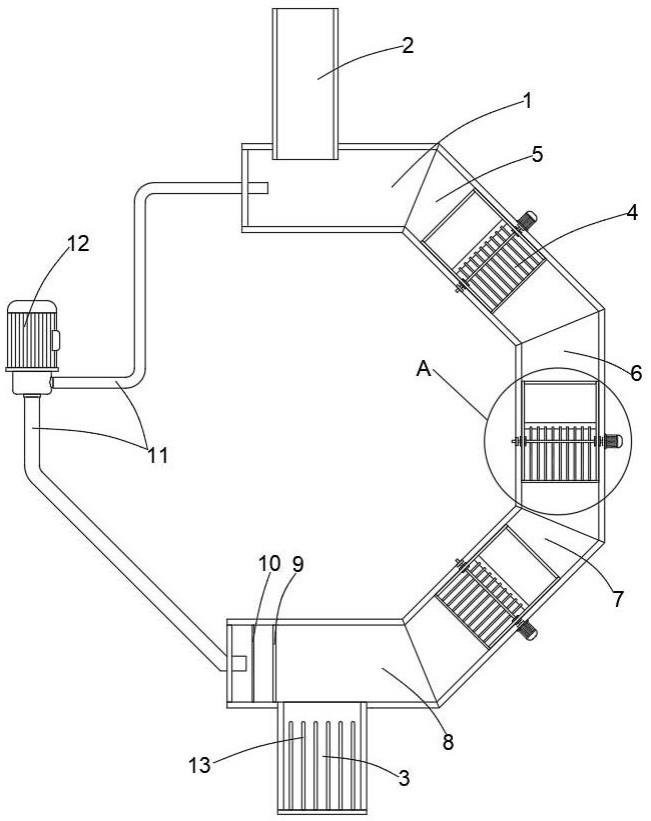

1.一种循环式渔获物分拣装置,包括倾斜布置的溜鱼槽(1)、布置于溜鱼槽(1)顶端的进鱼槽(2)和一端与溜鱼槽(1)底端连通的排鱼槽(3),其特征在于:溜鱼槽(1)内转动设置有根据渔获物的体型宽度进行分拣的格栅组件(4),格栅组件(4)沿溜鱼槽(1)内水流方向布置,且格栅组件(4)中的供渔获物穿过的空隙宽度沿水流方向递减,溜鱼槽(1)的底端和顶端之间通过循环管(11)连接,格栅组件(4)成扇形,且格栅组件(4)的两端与溜鱼槽(1)的相对内壁贴合,格栅组件(4)的边缘同轴连接有弧形的齿条(19),溜鱼槽(1)的顶部转动安装有与齿条(19)啮合的主动齿轮(18)。

2.如权利要求1所述一种循环式渔获物分拣装置,其特征在于:所述格栅组件(4)包括转动布置于所述溜鱼槽(1)内底部的安装轴(14),所述格栅(15)沿安装轴(14)的轴向连接于安装轴(14)的外壁,所述齿条(19)的一端连接于格栅(15)的活动端,所述齿条(19)的另一端通过杆件与安装轴(14)连接,所述齿条(19)所对应的圆心角为钝角。

3.如权利要求2所述一种循环式渔获物分拣装置,其特征在于:所述格栅组件(4)的两端均连接有所述齿条(19),所述溜鱼槽(1)的顶部转动安装有驱动轴(17),驱动轴(17)的一端与固定于所述溜鱼槽(1)侧壁上的调节电机(20)的输出轴同轴固定连接,驱动轴(17)上对应所述齿条(19)安装有所述主动齿轮(18)。

4.如权利要求1所述一种循环式渔获物分拣装置,其特征在于:所述溜鱼槽(1)整体成弧形。

5.如权利要求1所述一种循环式渔获物分拣装置,其特征在于:所述循环管(11)与溜鱼槽(1)的连接端位于所述排鱼槽(3)与溜鱼槽(1)的连接端的下游,所述溜鱼槽(1)的底部设置有挡鱼排(9)和滤板(10),挡鱼排(9)位于所述循环管(11)和排鱼槽(3)之间,滤板(10)位于挡鱼排(9)和所述循环管(11)之间。

6.如权利要求1所述一种循环式渔获物分拣装置,其特征在于:所述排鱼槽(3)内等距布置有导流板(13),导流板(13)的长度方向与所述排鱼槽(3)的长度方向平行,导流板(13)靠近所述溜鱼槽(1)的一端倒角。


技术总结
本技术提供了一种循环式渔获物分拣装置,包括倾斜布置的溜鱼槽、布置于溜鱼槽顶端的进鱼槽和一端与溜鱼槽底端连通的排鱼槽,溜鱼槽内转动设置有根据渔获物的体型宽度进行分拣的格栅组件,格栅组件沿溜鱼槽内水流方向布置,且格栅组件中的供渔获物穿过的空隙宽度沿水流方向递减,溜鱼槽的底端和顶端之间通过循环管连接,格栅组件成扇形,且格栅组件的两端与溜鱼槽的相对内壁贴合,格栅组件的边缘同轴连接有弧形的齿条,溜鱼槽的顶部转动安装有与齿条啮合的主动齿轮。本技术产生了提高渔获物分拣过程的效率以及延长了格栅的使用寿命的效果。

技术研发人员:刘铁安,李军,李光平,赵忠华,李贤荣,郭文剑,王天芫,张德华,李宏,杨盛武,叶华
受保护的技术使用者:三峡物资招标管理有限公司
技术研发日:20221211
技术公布日:2024/1/12
